DICTATOR Universal-Türdämpfer Z 1000
Der DICTATOR Universal-Türdämpfer Z 1000 bremst die zufallende Tür progressiv, also besonders gedämpft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen.
Der DICTATOR Türdämpfer Z1000 ist ist für leichte Zimmertüren geeignet.
Die Türdämpfer der Baureihe Z 1000 sind die kleinsten Modelle der DICTATOR-Türdämpferpalette. Durch ihre kleine Bauform sind die Türdämpfer besonders für den Einsatz an leichten Zimmertüren geeignet.
Die Befestigungsbohrungen sind so ausgelegt, daß der Z1000 auch als Ersatz für ZF, ZU und ZT-Türdämpfer verwendet werden kann.
Durch die Kombination mit drei verschiedenen Einlaufkurven sind die Türdämpfer der Baureihe Z 1000 sowohl für die Verwendung an gleichliegenden geeignet, wie auch für die Montage an aufliegenden oder zurückliegenden Türen.
Der Türdämpfer wird serienmäßig in vernickelter bzw. verzinkter Ausführung geliefert.
Technische Daten DICTATOR Universal-Türdämpfer Z 1000:
| Türarten |
DIN links und DIN rechts, auf-, gleich- und zurückliegend |
| Schließkraft |
20 N / 50 N / 80 N (am Türdämpfer gemessen) |
| Dämpfungscharakteristik |
Progressiv |
| Schließgeschwindigkeit |
Einstellbar |
| Dämpfungsmedium |
Nahezu temperaturneutrales Silikonöl |
| Oberfläche |
Verzinkt, vernickelt, glanzverchromt |
| Lieferumfang |
Türdämpfer, Einlaufkurve, Befestigungsschrauben |
| Material |
Stahl |
Montage:
Der DICTATOR Türdämpfer Z 1000 wird etwa in der Türmitte auf dem Türblatt montiert.
Dabei sollte die obere Kante des Gehäuses ca. 1 mm über die Oberkante des Türblatts herausragen.
1) Zunächst klappt man die Grundplatte heraus
2) Senkrecht etwa in der Mitte der Tür das Türblatt halten, und die Grundplatte befestigen.
3) Zuerst mit nur einer Schraube im Langloch befestigen, daß das obere Ende der Grundplatte ca. 2 mm über die Türoberkante hinausragt.
4) Danach können die übrigen Befestigungsschrauben montiert werden.
5) Zum Schluß wird der Dämpfungszylinder mit den Bolzen im Gehäuse fixiert.

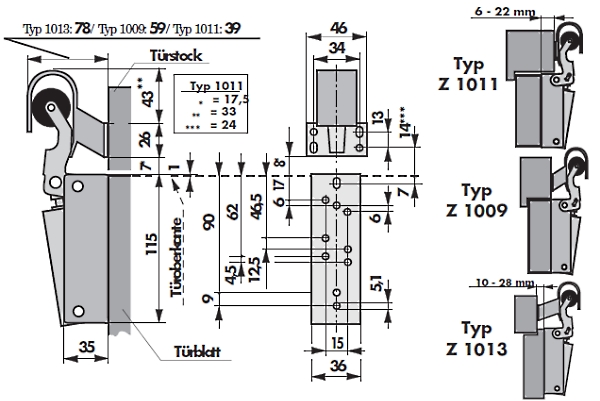

Siehe hierzu auch das Maßblatt:
|
