DICTATOR Universal-Türdämpfer H 1300
DICTATOR Universal-Türdämpfer H1300 mit verstärktem Gelenk für besonders schwere Türen. Der Türdämpfer bremst die zufallende Tür progressiv/gedämpft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen.
Der DICTATOR Türdämpfer H 1300 ist mit einem verstärkten Gelenk und einem längeren Rollenhebel ausgestattet. Dadurch erreicht man eine lange Lebensdauer auch bei extrem großen und schweren Drehflügeltoren und Türen.
Die progressive Dämpfungscharakteristik des H1300 ist besonders bei großen & schweren Türen wichtig, da die Auftreffgeschwindigkeit sich vervielfacht, je weiter weg der Türdämpfer vom Türscharnier entfernt ist.
Die Dämpfung wie auch die Schließgeschwindigkeit ist einstellbar.
Der DICTATOR Universal-Türdämpfer H 1300 besteht aus einem Gehäuse mit Rollenhebel, dem Dämpfungszylinder mit Schließfeder und einer Einlaufkurve.
Dieser Türdämpfer ist für links- und rechtsschließende Türen geeignet.
Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten, auf Anfrage, lieferbar.
Technische Daten:
| Türarten |
DIN links und DIN rechts; auf-, zurück- und gleichliegend |
| Schließkraft |
20, 50, 80 bzw. 115 N (am Türdämpfer gemessen) |
| Dämpfungscharakteristik |
progressiv, einstellbar |
| Dämpfungsflüssigkeit |
nahezu temperaturneutrales Silikonöl |
| Oberfläche |
vernickelt |
| Lieferumfang |
Türdämpfer, Einlaufhaken, Befestigungsschrauben |
| Material |
Stahl |
Montage:
Der DICTATOR Universal-Türdämpfer H1300 wird auf dem Türblatt etwa in Türmitte, befestigt.
1) Sie obere Kante des Gehäuses soll ca. 1 mm über die Oberkante des Türblatts herausragen. (siehe hierzu auch das Maßblatt).
2) Der Einlaufhaken wird an der Türzarge so befestigt, daß die Gummirolle zentrisch in den Haken einläuft
3) Die richtige Höhe des Hakens ist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Hakens gerade noch leicht berührt.
Montageanleitung:

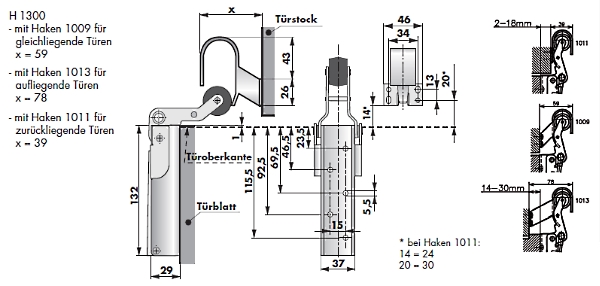

Maßblatt:
|
