Universal-Türdämpfer DICTATOR Z1100

Die Variante für die Verwendung an Schiebetüren
Der DICTATOR Universal-Türdämpfer R1100 bremst die zufallende Tür sanft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen. Alle DICTATOR Türdämpfer sind werksseitig auf optimales Dämpfungsverhalten eingestellt.

Der Univeral-Türdämpfer Z 1100 ist eine Spezialausführung der Z-Türdämpferbaureihe von Dictator, diese Ausführung wurde für die Verwendung an Zimmer-Schiebetüren konzipiert. Hierfür wird zur Befestigung der erforderliche Montagewinkel mitgeliefert.

Vor allem bei leichten Zimmertüren wird die Verwendung des Z 1100 als die optimale Lösung empfohlen. Der Universal-Türdämpfer dient zum Abfangen und Schließen der Tür, da bei herkömmlichen Endlagendämpfern je nach Aufprallenergie ein komplettes Schließen der Tür verhindert werden würde, oder aufgrund der eingebauten Rückstellung diese sich sogar wieder etwas aufschieben würden.

Technische Daten:

Montage DICTATOR Universal-Türdämpfer Z 1100:

1) Der Montagewinkel des Z 1100 wird mit ca. 1 mm Abstand zur Schließkante und ca. 80 mm unterhalb der Türoberkante auf dem Türblatt montiert. (siehe hierzu auch das Maßblatt).
2) Zuerst wird der Zylinder wird mit den beiden Bolzen im Gehäuse montiert.
3) Dann wird der Türdämpfer mit zwei Schrauben M6 am Montagewinkel befestigt.
4) Der Einlaufhaken wird an der Türzarge so befestigt, daß die Gummirolle zentrisch in den Haken einläuft.
5) Die richtige Höhe des Hakens ist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Hakens gerade noch leicht berührt.

Der Türdämpfer Z 1100 wird generell mit dem Haken 1009 ausgeliefert.

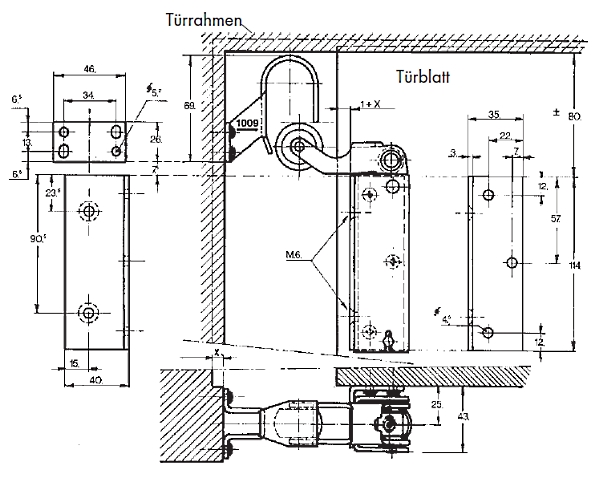

Maßangaben:
