Universal-Türdämpfer DICTATOR R1400 verchromt
Der DICTATOR Universal-Türdämpfer R1400 bremst die zufallende Tür sanft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen.
Alle DICTATOR Türdämpfer sind werksseitig auf optimales Dämpfungsverhalten eingestellt.
Der Universal-Türdämpfer R 1400 wurde für Türen angefertigt, an denen eine verdeckte Montage auf der Rückseite der Tür aus optischen und praktischen Gesichtspunkten wichtig ist.
Der Türdämpfer ist für links und für rechts angeschlagene Türen einsetzbar.
Der Türdämpfer R 1400 ist trotz seiner kleinen Ausführung für Zimmertüren und kleine Eingangstüren sehr gut geeignet.
Er verfügt über ein sehr ansprechendes Design durch sein verchromtes Gehäuse, den elegant verkleideten Dämpfzylinder, und der kaum sichtbaren Befestigung.
Der DICTATOR Universal-Türdämpfer R1400 besteht aus seinem Gehäuse mit Rollenhebel, und der Einlaufkurve.
Durch einen Spezialzylinder im Gehäuse ist auch eine waagerechte Montage des Türdämpfers an der Tür möglich.
Den Universal-Türdämpfer R 1400 kann man auch an Türen in Außen- und Innenbereichen einsetzen.
Für Außenbereiche und Feuchträume ist eine Ausführung in Edelstahl (gegen Aufpreis) lieferbar.
Technische Daten:
| Türarten |
DIN links und DIN rechts, auf-, gleich- und zurückliegend |
| Schließkraft |
20 N / 50 N / 80 N (am Türdämpfer gemessen) |
| Dämpfungscharakteristik |
progressiv |
| Schließgeschwindigkeit |
Einstellbar |
| Dämpfungsflüssigkeit |
nahezu temperaturneutrales Silikonöl |
| Oberfläche |
Glanzverchromt, V2A |
| Lieferumfang |
Türdämpfer, Einlaufhaken, Befestigungsschrauben |
| Material |
Stahl oder V2A matt |
Montage:
Der DICTATOR Universal-Türdämpfer R 1400 wird auf der Rückseite des Türblatts montiert.
1) Achtung! Die Einlaufkurve des Türdämpfers ragt bei dieser Montageart in den freien Durchgang der Tür hinein.
2) Montieren Sie deshalb den Türdämpfer R 1400 wegen der Verletzungsgefahr immer nur seitlich (ca. 8 mm von der Zarge) und niemals in der Türmitte.
3) Der Universal-Tüdämpfer R1400 kann auch waagrecht montiert werden.
4) Zuerst wird die Einlaufkurve am Türstock montieret.
5) Anschließend wird das Gehäuse des Türdämpfers auf der Rückseite des Türblattes montiert.
6) Die Gummirolle des umgeklappten Rollenhebels sollte die Vorderkante der Einlaufkurve gerade noch leicht berühren.
Montageanleitung:

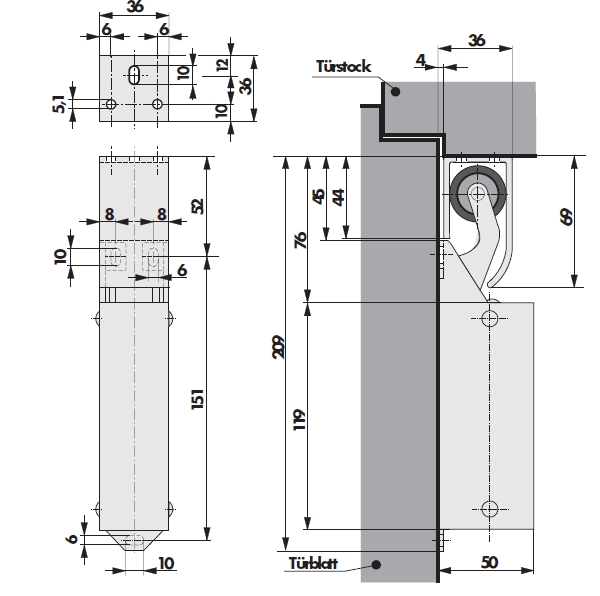

Maßangaben:
|
