STUV Einsteck-Schnecken-Schloss für Kühlraumtüren
mit 45 mm Dorn, 14 mm Nuss, Stulp 30 x 192 mm 6° schräg und ohne Schließvorrichtung
Gewicht: 0.89 kg
DIN: Rechts oder Links
Material: Stahl
Oberfläche: verzinkt
Verwendung für: Kühl- und Tiefkühlraumtüren
mit: Stahl-Schnecke
ohne: Schließvorrichtung
Ausführungen:
Artikel Nr.
DIN-Richtung
3.16.0345.1
rechts
3.16.0345.2
links
Lieferumfang:- Einsteck-Schnecken-Schloss
STUV Einsteck-Schnecken-Schloss für Kühlraumtüren
mit 45 mm Dorn, 14 mm Nuss, Stulp 30 x 192 mm 6° schräg und ohne Schließvorrichtung
Gewicht: 0.89 kg
DIN: Rechts oder Links
Material: Stahl
Oberfläche: verzinkt
Verwendung für: Kühl- und Tiefkühlraumtüren
mit: Stahl-Schnecke
ohne: Schließvorrichtung
Ausführungen:
Artikel Nr.
DIN-Richtung
3.16.0345.1
rechts
3.16.0345.2
links
Lieferumfang:- Einsteck-Schnecken-Schloss

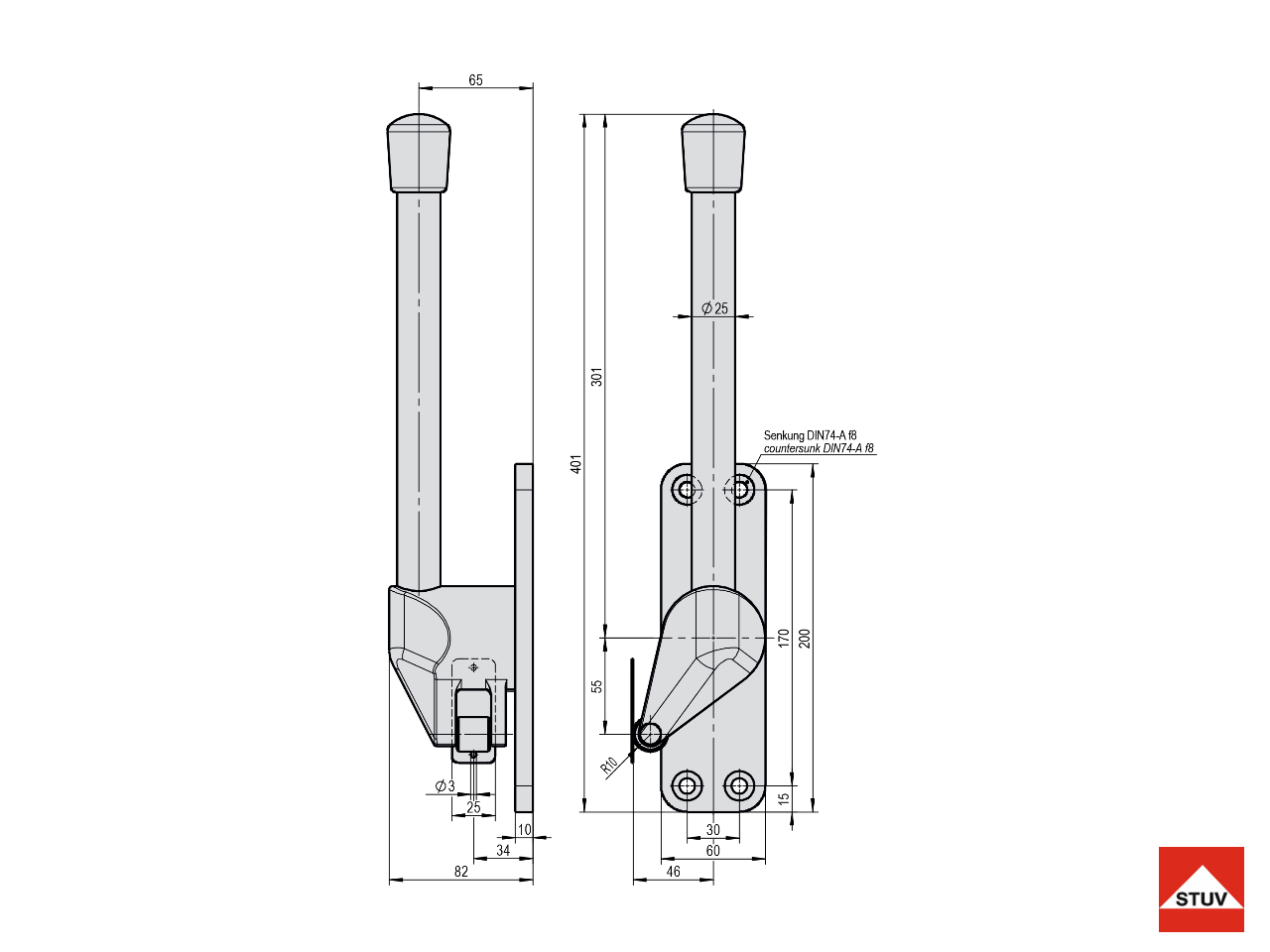

Edelstahl Aussenhebel für Kühlräume - STUV
für aufliegende Türen, gesandstrahlt und mit Abdruckplatte
Gewicht: 2.36 kg
DIN: Rechts oder Links
Material Außengriff: Edelstahl
Oberfläche Außengriff: gesandstrahlt
Höhe: 82.0 mm
Verwendung für: aufliegende Tür
mit: Abdruckplatte
Ausführungen:
Artikel Nr.
DIN-Richtung
3.31.0192.1
rechts
3.31.0192.2
links
Lieferumfang:- Aussenhebel für Kühlräume
Pressverschluss für Kühlraumtüren von Steinbach & Vollmann
KRT-Pressverschluss "EURO 2000" mit Zylinder, Außen- und Innenhebel
mit eingebautem Profilzylinder
mit integrierter Notauslösevorrichtung
Außen- und Innenhebel aus Edelstahl
Werkstoff Griff: Edelstahl
Oberfläche Griff: gesandstrahlt
Werkstoff Gehäuse: Kunststoff, PA 6
Oberfläche Gehäuse:– Außengehäuse: schwarz (RAL 9005)– Innengehäuse: grün (RAL 6024)
mit eingebautem Profilzylinder
mit 3 Schlüsseln
Ausführungen Pressverschluss:
Artikelnummer
Türstärke
Gewicht
3.31.2001.1
56 – 60 mm
2,700 kg
3.31.2000.1
76 – 80 mm
2,675 kg
3.31.2006.1
86 – 90 mm
2,830 kg
3.31.2010.1
96 – 100 mm
2,825 kg
3.31.2004.1
106 –110 mm
2,800 kg
3.31.2011.1
116 – 120 mm
2,835 kg
3.31.2012.1
136 – 140 mm
2,885 kg
3.31.2016.1
156 – 160 mm
2,910 kg
Montageanleitung Pressverschluss “Euro 2000”
Außenführung Teil 1
anschrauben.
Bei Rechtsanschlag Einlage Teil 2 „rechts“ sichtbar einlegen,
bei Linksanschlag Einlage Teil 2 „links“ sichtbar einlegen.
Innenführung Teil 3
anschrauben,
bei Rechtsanschlag Innensechskantschraube in Pos. „R“ einschrauben
bei Linksanschlag Innensechskantschraube in Pos. „L“ einschrauben
Innenhebel Teil 6
von der waagerechten Schließstellung ca. 45° in Öffnungs richtung drehen, auf die Innenführung Teil 3 stecken und in Schließstellung zurückdrehen.
Außenhebel Teil 4
in senkrechter Stellung durch die Türe stecken
Unterscheibe Teil 7 einlegen
Außenhebel Teil 4 und Innenhebel Teil 6
mit Sechskantschraube Teil 8 verschrauben
Flächen der Sechskantschraube müssen waagerecht stehen
Schließfunktion prüfen
Falls der Verschluss blockiert oder schwergängig ist, muss zusätzlich Ausgleichsscheibe/n Teil 5 zwischen Außenhebel Teil 4 und Innenhebel Teil 6 eingelegtwerden.Abdeckkappe Teil 9
mit Sechskantschraube Teil 10 befestigen (Abdeckkappe ist gleichzeitig Schraubensicherung)
Anpressdruck prüfen
Einstellungen über Schließkloben Teil 11 vornehmen
Lieferumfang Pressverschluss:- 1 KRT-Verschluss “EURO 2000”- 3 Schlüssel
Muschelgriff mit 8 mm Vierkantstift - KWS 5026
Klappring-Muschelgriff - Stift des Stiftteils fest vernietet
Der Muschelgriff kommt in Turnhallen, Campern oder auf Schiffen zum Einsatz, überall dort wo wenig Platz ist und/oder ein normaler Türgriff eine Verletzungsgefahr darstellt. Der Klappringriff fest drehbar.
Aussenmaß: 100 x 100 mm
Griffmulde und Klappring aus verschiedenen Materialien (wählbar)
8 mm Vierkantstift
Stift des Stiftteils fest vernietet
Klappringgriff fest drehbar
Ausführungen Muschelgriff 5026:
Artikelnummer
Aussenmaß
Ausführung
Material / Oberfläche
Griffmulde aus Stahl mit Klappring aus Leichtmetall
5026.02
100 x 100
8 mm Vierkantstift
silberfarbig einbrennlackiert
5026.03
100 x 100
8 mm Vierkantstift
schwarz einbrennlackiert
Griffmulde aus Leichtmetall mit Klappring aus Leichtmetall (Leichtmetall bearbeitet nach E 5)
5026.31
100 x 100
8 mm Vierkantstift
silberfarbig eloxiert
5026.35
100 x 100
8 mm Vierkantstift
Edelstahl-Effekt eloxiert
Griffmulde aus Edelstahl-Rostfrei mit Klappring aus Edelstahl-Rostfrei
5026.82
100 x 100
8 mm Vierkantstift
Edelstahl matt gebürstet
Weitere Ausführungen (Oberflächen, Farben, Material) des KWS 5026 auf Anfrage.Hinweis zur Montage des Muschelgriffs 5026:
Für die Montage des Muschelgriffs sollte man eine ausreichende Einlasstiefe vorsehen.
Lieferumfang:KWS 5026 Muschelgriff - 8 mm Vierkantstift - silberfarbig einbrennlackiert
Edelstahl Aussenhebel für Kühlräume - STUV
für aufliegende Türen, gesandstrahlt und mit Abdruckplatte
Gewicht: 2.36 kg
DIN: Rechts oder Links
Material Außengriff: Edelstahl
Oberfläche Außengriff: gesandstrahlt
Höhe: 82.0 mm
Verwendung für: aufliegende Tür
mit: Abdruckplatte
Ausführungen:
Artikel Nr.
DIN-Richtung
3.31.0192.1
rechts
3.31.0192.2
links
Lieferumfang:- Aussenhebel für Kühlräume
Verschlusselement für Kühlraumtüren
Edelstahl Verschlusselement mit Rolle aus Nylon oder V2A
Werkstoff: Edelstahl
Oberfläche: gesandstrahlt
DIN: rechts oder links
Werkstoff Rolle: Nylon oder Edelstahl V2A (auswählbar)
Anpressdruck: 26 - 33 kp
mit: Rasterplatte
Hersteller: Steinbach & Vollmann
Gewicht: 1,38 kg
Ausführungen:
Artikelnummer
Werkstoff Rolle
Material / Oberfläche
3.31.0194.0
Nylon
Edelstahl V2A
3.31.0196.0
Edelstahl V2A
Edelstahl V2A
Anschlaganleitung für Verschlusselement:
Rasterplatte (a) mit 4 Schrauben 6 mm (b) an den Stockrahmen anschrauben. Abstand vom Türblatt ca. 15 mm.
Element über die Rasterplatte aufsetzen und mit 4 Stück M6 Schrauben (c) lose anschrauben.
Element mit Fallenrolle fest gegen das Schließblech drücken, dann alle 4 Schrauben M6 (c) festziehen.
Nach Setzen der Dichtung kann mit einem Innensechskantschlüssel (bei d) die Feder vorspannung verstärkt werden!
Lieferumfang:- 1 Verschlusselement für Kühlraumtüren- 1 Rasterplatte
Scharnier aus komposit nicht steigend - Fermod 1370
Fermod Scharnier 1370 für Türen von 35 bis 60 mm Stärke, inklusive Dichtung
Scharnier für aufliegende Drehtüren
Symmetrische, verdeckte Befestigungen
Links oder rechts verwendbar
Für Türen von 35 bis 60 mm Stärke, inklusive Dichtung
Material Komposit
Verzinkte Achse
Maximales Türgewicht (pro Paar) 25 kg
nicht Steigend
Ausführungen:
Artikelnr
Beschreibung
Material / Oberfläche
FER.1370
Fermod 1370 Scharnier, nicht steigend
Komposit
Lieferumfang:- Fermod 1370 Scharnier, nicht steigend, komposit
Eckscharnier mit 15 oder 24 mm Drehpunkt
Rechts und links verwendbar, nicht steigend, seitliche Montage.
Gewicht: 0.149 kg
max. Türgewicht: 24 kg
max. Türgröße: 800 x 500 mm
DIN: Rechts und Links
Befestigungsart: seitliche Montage
Oberfläche: verchromt
Material: Zink-Druckguss
Drehpunkt: 15 oder 24 mm
Höhe: 24 mm
Verwendung für: Falztür
Ausführung: Eckscharnier
Funktion: nicht steigend
Ausführungen:
Artikelnummer
Drehpunkt
Material
3.50.0102.0
15 mm
3.50.0101.0
24 mm
Lieferumfang:- STUV Eckscharnier Zink-Druckguss, verchromt, Drehpunkt 15 oder 24 mm
Varianten ab 27,21 €*
