DORMA Gleitschienen-Türschließer TS 91 N
Der DORMA Gleitschienen-Türschließer TS 91 N ist ein speziell für Innentüren entwickelter Türschließer. Dieser Türschließer ist im Contur Design und bietet durch Lineartrieb mit herzförmiger Nockenscheibe einen hohen Begehkomfort. Der Türschließer überzeugt durch einen marktgerechten Preis und die sehr hohe Qualität.
Der DORMA TS 91 N ist Zertifiziert nach ISO 9001. DORMA TS 91 N, Größe EN 3: - Gleitschienen-Türschließer nach EN 1154 mit CE-Kennzeichnung - Im Contur Design - Mit stark abfallendem Öffnungsmoment - Zwei Schließbereiche (180°-15°/15°-0°) unabhängig voneinander über Ventile stufenlos einstellbar - Direktbefestigung - Als DIN-L und DIN-R verwendbar - Die Gleitschiene ist höhenverstellbar Farbe: - silberfarbig Montageart: - Türblattmontage auf der Bandseite - Kopfmontage auf der Bandgegenseite Lieferumfang: - Türschließer Dorma TS 91 - Gleitschiene

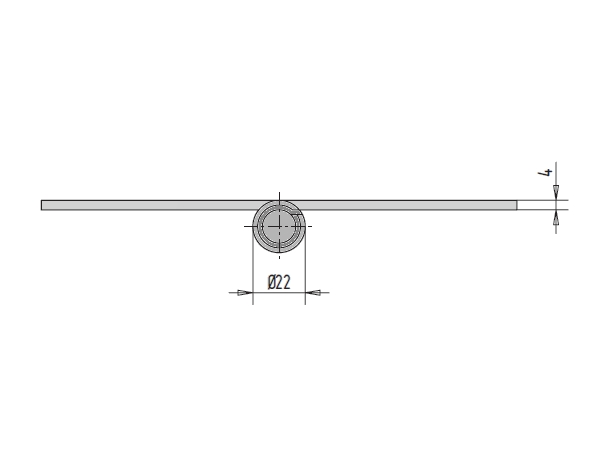

Türband aus Edelstahl 3-teilig
3-teiliges Edelstahl-Türband aus Edelstahl V2A, matt gebürstet. Diese Edelstahl-Türband ist für DIN rechts und DIN links verwendbar.
Federband Stahl, gal verzinkt oder blank
Federband nach DIN 18262/Form A
bis Türgröße 1000 x 2000 mm geeignet
bis max. 80 kg Türgewicht
einseitig wirkend
Das Federband ist nicht tragend
Die Abbildung zeigt die Ausführung rechts
Federbänder werden bei selbstschließenden Türen eingesetzt. Eine vorgespannte Feder sorgt dafür, dass Türen von alleine schliessen. Ein Stahl Federband wird vor allem bei einflügeligen Brandschutztüren eingesetzt, sie werden entweder in den vorhanden Türbändern oder als eigenständiges Bauteil montiert.
Ausführungen Federband:
Art.-Nr.
Richtung
Material/Oberfläche
04.800.0180.005
DIN rechts
Federband aus Stahl, blank
04.800.0180.010
DIN rechts
Federband aus Stahl, gal verzinkt
04.801.0180.005
DIN links
Federband aus Stahl, blank
04.801.0180.010
DIN links
Federband aus Stahl, gal verzinkt
Aluminium-Türband 3D-Plus 3-teilig
stufenlos 3-dimensional verstellbar
geprüft nach EN 1935, Klasse 13/14
DIN rechts / DIN links verwendbar
schraubbar / wartungsfrei
3-teiliges Aluminium Türband
horizontal, vertikal und im Andruck bei eingehängter Tür stufenlos verstellbar
drei Befestigungsvarianten
Hinweis: Verpackungseinheit = 2 Stück
Ausführungen:
Art.-Nr.
Typ
Drehpunkt
Achsabstand
Material/Oberfläche
04.072.2365.
3-teilig
23
65
.114 Aluminium E6/C-0 elox
04.072.2378...
3-teilig
23
78
.114 Aluminium E6/C-0 elox.
04.072.2392...
3-teilig
23
92
.114 Aluminium E6/C-0 elox.
04.072.2315...
3-teilig
23
105
.114 Aluminium E6/C-0 elox.
Drei Befestigungsvarianten:
Befestigungsschraube
Direktbefestigung
für ein- und auswärts öffnende Türen
Ersatz für die Überbrückung der Dämmkammer mit Distanzhülsen
Ideal zur Nachrüstung oder Reparatur
schnelle Montage
Einschraubmutter & Senkschraube
für ein- und auswärts öffnende Türen
Ersatz für die Überbrückung der Dämmkammer mit Distanzhülsen
Ideal zur Nachrüstung oder Reparatur
einfache Montage
Gegenplatte & Senkschraube
für einwärts öffnende Türen
für gedämmte und ungedämmte Profile
für Pfostenkonstruktionen
Federband zum Anschrauben aus Stahl, galvanisch verzinkt
- zum Anschrauben - aus Stahl gal. verzinkt
Art.-Nr.
A
B
C
D
E
F
G
Material/Oberfläche
Türbreite max.
Türhöhe max.
Türgewicht max.
04.804.0115.010
115
60
26
6
185
25
M8
Stahl, gal verzinkt
735
2500
40 kg
04.804.0152.010
152
60
30
8
232
25
M8
Stahl, gal verzinkt
860
2500
55 kg
04.804.0175.010
175
60
34
6
232
27
M10
Stahl, gal verzinkt
986
2600
80 kg
Lieferumfang:- Federband zum Anschrauben aus Stahl, gal verzinkt
