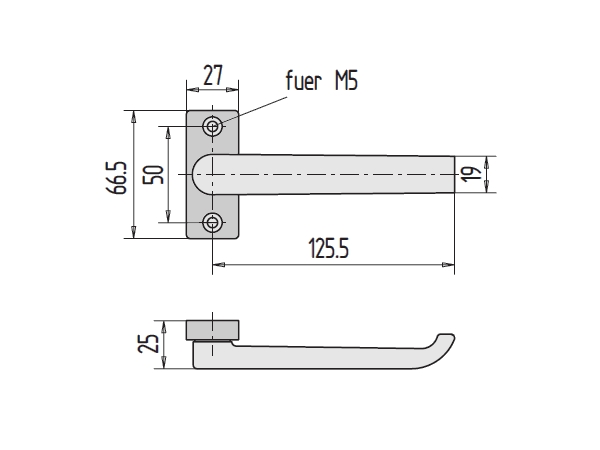

Coupétürdrücker / Falttürdrücker für Rohrrahmentüren
Gesamthöhe 18,5 mm - fest drehbar gelagert
Coupé-/Falttürdrücker für Rohrrahmentüren geeignet der Falttürdrücker hat eine Gesamthöhe von 18,5 mm. - 8 mm Vierkantloch - fest drehbar gelagert - mit rechteckiger Rosette - Gesamthöhe 18,5 mm
Art.-Nr.
Material/Oberfläche
02.244.1218.112
Aluminium E4/C-0 eloxiert
02.244.1218.152
Aluminium E4/C-34 eloxiert
02.244.1218.255
Aluminium RAL 9016 pulverbeschichtet
Festdrehbarer Türdrücker aus Edelstahl
Edelstahl Türdrücker Nr. 255/288, festdrehbar mit ovaler Rosette. 8mm oder 9mm (FS) Vierkantloch für Rahmentüren. Edelstahl V2A matt gebürstet.
Art.-Nr.
Vierkantloch
Material/Oberfläche
50012073
mit 8mm Vierkantloch
Edelstahl V2A, matt gebürstet
50012105
mit 9mm Vierkantloch (FS)
Edelstahl V2A, matt gebürstet
Haftmagneten Grundmodell GEZE für Wandmontage und den Einbau in Konstruktionen
Die Magnetspule des Haftmagneten ist verzinkt (ohne Grundplatte) Inkl. einer Haftgegenplatte Standard Montageplatte mit Federung zur Planlage des Haftmagneten.
Leistungsaufnahme 1,5 Watt
Haltekraft 490 N
Stromaufnahme 60 mA
Betriebsspannung 24 V DC
Die Magnetspule des GEZE Haftmagneten ist für die Wandmontage geeignet.
Elektrische Türhaftmagnete werden als Feststellvorrichtungen zum Offenhalten von Feuerschutztüren eingesetzt. Die Haftmegneten müssen mit einem Rauchmeldesystem, das im Brandfall den Haltestrom abschaltet, gekoppelt sein. Dadurch löst sich die Tür und wird durch den Türschließer geschlossen.Die Steuerung dieser Magneten erfolgt über die Rauchschalterzentrale GEZE RSZ 6 oder die in den GEZE R-Gleitschienen integrierten Rauchschalter. Unabhängig davon lässt sich die Tür durch Handauslösetaster, die den Haltestrom ebenfalls abschalten, aus der Feststellung lösen.GEZE Türhaftmagnete sind in der Bauaufsichtlichen Zulassung der GEZE Feststellanlagen, z.B. FA GC 150, unter der Bezeichnung GT 50 R als Feststellvorrichtung gelistet.
Lieferumfang GEZE Haftmagnet: - Haftmagnet Grundmodell von GEZE für Wandmontage und den Einbau in Konstruktionen.
Muschelgriff mit Klappringgriff - KWS 5055
Klappring-Muschelgriff mit 8 mm Lochteil
Muschelgriff aus Stahl und Leichtmetall, mit einliegendem, fest drehbarem Klappringgriff.
Griffmulde aus Stahl mit Klappring aus Leichtmetall
Klappringgriff fest drehbar
Der Stift des Stiftteils ist fest vernietet
Lochung: ungelocht oder PZ-Lochung
Ausführungen des Klappringmuschelgriffs 5055:
Artikelnr
Lochhung
Richtung
Material
Oberfläche
5055.02.R.oh
ohne
rechts
Griffmulde aus Stahl - Klappring aus Leichtmetall
silberfarbig einbrennlackiert
5055.02.L.oh
ohne
links
Griffmulde aus Stahl - Klappring aus Leichtmetall
silberfarbig einbrennlackiert
5055.31.R.oh
ohne
rechts
Griffmulde mit Klappring aus Leichtmetall bearbeitet nach E 5
silberfarbig eloxiert
5055.31.L.oh
ohne
links
Griffmulde mit Klappring aus Leichtmetall bearbeitet nach E 5
silberfarbig eloxiert
5055.02.R.PZ
PZ: 72 mm
rechts
Griffmulde aus Stahl - Klappring aus Leichtmetall
silberfarbig einbrennlackiert
5055.02.L.PZ
PZ: 72 mm
links
Griffmulde aus Stahl - Klappring aus Leichtmetall
silberfarbig einbrennlackiert
5055.31.R.PZ
PZ: 72 mm
rechts
Griffmulde mit Klappring aus Leichtmetall bearbeitet nach E 5
silberfarbig eloxiert
5055.31.L.PZ
PZ: 72 mm
links
Griffmulde mit Klappring aus Leichtmetall bearbeitet nach E 5
silberfarbig eloxiert
Weitere Oberflächen und Lochungen auf Anfrage.
Dieser Muschelgriff ist in ähnlicher Form in Edelstahl-Rostfrei lieferbar: KWS 5061.. 5062.. und 5064.. 5065..
Hinweis zur Montage des Muschelgriffs:
Für die Montage des Muschelgriffs sollte eine ausreichende Einlasstiefe gegeben sein.
Lieferumfang:- KWS 5055 Muschelgriff - 8 mm Lochteil
Falttortreibriegel zum Anschweißen
Riegel aus Stahl galvanisch verzinkt
- mit Temperguss-Schlaufenhebel - geschmiedete Gelenke - Hebel einseitig - für Flachstangen 30 x 10 mm - zum Anschweißen
Art.Nr.
DIN/Richtung
Ausführung
Material / Oberfläche
03.104.0000.010
rechts
zum Anschweißen
Stahl galvanisch verzinkt
03.105.0000.010
links
zum Anschweißen
Stahl galvanisch verzinkt
Die Richtung des Treibriegels kann rechts neben dem Bild ausgewählt werden.
Coupétürdrücker / Falttürdrücker für Rohrrahmentüren
Gesamthöhe 18,5 mm - fest drehbar gelagert
Coupé-/Falttürdrücker für Rohrrahmentüren geeignet der Falttürdrücker hat eine Gesamthöhe von 18,5 mm. - 8 mm Vierkantloch - fest drehbar gelagert - mit rechteckiger Rosette - Gesamthöhe 18,5 mm
Art.-Nr.
Material/Oberfläche
02.244.1218.112
Aluminium E4/C-0 eloxiert
02.244.1218.152
Aluminium E4/C-34 eloxiert
02.244.1218.255
Aluminium RAL 9016 pulverbeschichtet
Coupétürdrücker / Falttürdrücker für Rohrrahmentüren
Gesamthöhe 18,5 mm - fest drehbar gelagert
Coupé-/Falttürdrücker für Rohrrahmentüren geeignet der Falttürdrücker hat eine Gesamthöhe von 18,5 mm. - 8 mm Vierkantloch - fest drehbar gelagert - mit rechteckiger Rosette - Gesamthöhe 18,5 mm
Art.-Nr.
Material/Oberfläche
02.244.1218.112
Aluminium E4/C-0 eloxiert
02.244.1218.152
Aluminium E4/C-34 eloxiert
02.244.1218.255
Aluminium RAL 9016 pulverbeschichtet
Muschelgriff mit Drücker - KWS 5065 - 9 mm Stiftteil
Turnhallen-Muschelgriff beugt Verletzungsgefahr vor
Muschelgriff für aus Stahl und Leichtmetall, die Griffmulde besteht aus Stahl, der fest drehbare Drücker aus Leichtmetall. Dieser Griff ist auch aus rostfreiem Edelstahl erhältlich.
Griffmulde aus Stahl, Leichtmetall oder Edelstahl
Drücker aus Leichtmetall oder Edelstahl
mit einliegendem, fest drehbarem Klappringgriff
mit 9 mm Vierkant-Stift
Stift des Stiftteils fest vernietet
Lochung: ungelocht oder PZ-Lochung
Ausführungen Turnhallen-Muschelgriff 5065:
Artikelnummer
Richtung
Lochung
Material
Oberfläche
KWS 5065.02
rechts oder rechts
ohne oder PZ 72 mm
Griffmulde aus Stahl - Drücker aus Leichtmetall
silberfarbig einbrennlackiert
KWS 5065.03
rechts oder rechts
ohne oder PZ 72 mm
Griffmulde aus Stahl - Drücker aus Leichtmetall
schwarz einbrennlackiert
KWS 5065.31
rechts oder rechts
ohne oder PZ 72 mm
Griffmulde mit Drücker aus Leichtmetall bearbeitet nach E 5
silberfarbig eloxiert
KWS 5065.33
rechts oder rechts
ohne oder PZ 72 mm
Griffmulde mit Drücker aus Leichtmetall bearbeitet nach E 5
messingfarbig eloxiert
KWS 5065.82
rechts oder rechts
ohne oder PZ 72 mm
Griffmulde mit Drücker aus Edelstahl-Rostfrei
Edelstahl matt gebürstet
KWS 5065.83
rechts oder rechts
ohne oder PZ 72 mm
Griffmulde mit Drücker aus Edelstahl-Rostfrei
Edelstahl poliert
Weitere Ausführungen wie z.B. andere Lochung oder weitere Oberflächen, auf Anfrage.
Hinweis zur Montage des Muschelgriffs
Für die Montage des Muschelgriffs sollte eine ausreichende Einlasstiefe gegeben sein.
Lieferumfang:KWS 5065 Turnhallen-Muschelgriff - 9 mm Stiftteil
