Federbänder werden bei selbstschließenden Türen eingesetzt. Eine vorgespannte Feder sorgt dafür, dass Türen von alleine schliessen. Ein Stahl Federband wird vor allem bei einflügeligen Brandschutztüren eingesetzt, sie werden entweder in den vorhanden Türbändern oder als eigenständiges Bauteil montiert.
Federband zum Anschrauben aus Stahl, galvanisch verzinkt
- zum Anschrauben - aus Stahl gal. verzinkt
Art.-Nr.
A
B
C
D
E
F
G
Material/Oberfläche
Türbreite max.
Türhöhe max.
Türgewicht max.
04.804.0115.010
115
60
26
6
185
25
M8
Stahl, gal verzinkt
735
2500
40 kg
04.804.0152.010
152
60
30
8
232
25
M8
Stahl, gal verzinkt
860
2500
55 kg
04.804.0175.010
175
60
34
6
232
27
M10
Stahl, gal verzinkt
986
2600
80 kg
Lieferumfang:- Federband zum Anschrauben aus Stahl, gal verzinkt
Federband Stahl, gal verzinkt oder blank
Federband nach DIN 18262/Form A
bis Türgröße 1000 x 2000 mm geeignet
bis max. 80 kg Türgewicht
einseitig wirkend
Das Federband ist nicht tragend
Die Abbildung zeigt die Ausführung rechts
Federbänder werden bei selbstschließenden Türen eingesetzt. Eine vorgespannte Feder sorgt dafür, dass Türen von alleine schliessen. Ein Stahl Federband wird vor allem bei einflügeligen Brandschutztüren eingesetzt, sie werden entweder in den vorhanden Türbändern oder als eigenständiges Bauteil montiert.
Ausführungen Federband:
Art.-Nr.
Richtung
Material/Oberfläche
04.800.0180.005
DIN rechts
Federband aus Stahl, blank
04.800.0180.010
DIN rechts
Federband aus Stahl, gal verzinkt
04.801.0180.005
DIN links
Federband aus Stahl, blank
04.801.0180.010
DIN links
Federband aus Stahl, gal verzinkt
DENI 3983 Federtürschließer
Für leichte, mittelschwere oder schwere Türen
Federtürschließer für Türen von 25 - 80 Kg Türgewicht
für unterschiedliche Türstärken geeignet
Stahl galvanisch verzinkt
Ausführungen:
Art.-Nr.
Türstärke
Türgewicht
Hebellänge
3983 1000 33
18-25 mm
25 kg (leichte Türen)
235 mm
3983 2000 33
25-30 mm
40 kg (mittelschwere Türen)
235 mm
Lieferumfang:1 x DENI 3983 - Feder-Türschließer - Stahl galvanisch verzinkt
Federband Stahl, gal verzinkt oder blank
Federband nach DIN 18262/Form A
bis Türgröße 1000 x 2000 mm geeignet
bis max. 80 kg Türgewicht
einseitig wirkend
Das Federband ist nicht tragend
Die Abbildung zeigt die Ausführung rechts
Federbänder werden bei selbstschließenden Türen eingesetzt. Eine vorgespannte Feder sorgt dafür, dass Türen von alleine schliessen. Ein Stahl Federband wird vor allem bei einflügeligen Brandschutztüren eingesetzt, sie werden entweder in den vorhanden Türbändern oder als eigenständiges Bauteil montiert.
Ausführungen Federband:
Art.-Nr.
Richtung
Material/Oberfläche
04.800.0180.005
DIN rechts
Federband aus Stahl, blank
04.800.0180.010
DIN rechts
Federband aus Stahl, gal verzinkt
04.801.0180.005
DIN links
Federband aus Stahl, blank
04.801.0180.010
DIN links
Federband aus Stahl, gal verzinkt
KWS 6208 Drehzapfenband für Türen bis 120 kg
Drehzapfenband mit Nadellager aus Edelstahl-Rostfrei
Für Türen bis 120 kg mit Nadellager
für ungefälzte Türen
Farbe:
Edelstahl-Rostfrei matt gebürstet
.82
Montage - KWS Drehzapfenband:
Das Band-Unterteil wird auf dem Fußboden befestigt.
Das Band-Oberteil wird in den Türrahmen eingelassen.
Die Zapfen-Aufnahmeteile werden in das Türblatt eingelassen.
Dann das Türblatt, im 90° Winkel zum Türrahmen, auf das Band-Unterteil stellen.
Der Oberen Zapfen wird mittels Stellschraube in das Türblatt gedreht.
Entnehmen Sie bitte weitere Informationen der dem Produkt beiliegenden Montagezeichnung.
Art.-Nr.
Einsatzbereich
Material/Oberfläche
KWS.6208..
- für ungefälzte Türen - für Türen bis 120 kg mit Nadellager
.82 - Edelstahl-Rostfrei matt gebürstet
Federband Stahl, gal verzinkt oder blank
Federband nach DIN 18262/Form A
bis Türgröße 1000 x 2000 mm geeignet
bis max. 80 kg Türgewicht
einseitig wirkend
Das Federband ist nicht tragend
Die Abbildung zeigt die Ausführung rechts
Federbänder werden bei selbstschließenden Türen eingesetzt. Eine vorgespannte Feder sorgt dafür, dass Türen von alleine schliessen. Ein Stahl Federband wird vor allem bei einflügeligen Brandschutztüren eingesetzt, sie werden entweder in den vorhanden Türbändern oder als eigenständiges Bauteil montiert.
Ausführungen Federband:
Art.-Nr.
Richtung
Material/Oberfläche
04.800.0180.005
DIN rechts
Federband aus Stahl, blank
04.800.0180.010
DIN rechts
Federband aus Stahl, gal verzinkt
04.801.0180.005
DIN links
Federband aus Stahl, blank
04.801.0180.010
DIN links
Federband aus Stahl, gal verzinkt
Pendeltürband einseitig wirkend
Türband aus Stahl verzinkt oder Edelstahl matt gebürstet.
Anweisung zum Anschlagen von Pendeltürbändern:Bitte entspannen Sie die Bänder, indem Sie die Stellnieten entfernen. Die Bänder können dann leicht angepasst und eingelassen werden. Lappen bitte so einlassen, dass die vorstehenden Kanten mit der oberen Holzkante genau abschneiden.
Wie aus der Zeichnung ersichtlich, müssen die Stelllöcher immer nach oben stehen.
Wenn die Bänder genau und exakt eingelassen und festgeschraubt worden sind, stellen Sie die Tür auf die Mitte und schieben einen Keil darunter. Dann müssen die Federn mit dem beiliegenden Stahlstift gespannt werden, und zwar von rechts nach links. Ist die erforderliche Federkraft erreicht, werden die Haltestifte wieder eingesteckt und der Keil entfernt.
Beim Anbringen der Bänder muss darauf geachtet werden, dass die Gewerbe lotrecht übereinander stehen. Die Feder des oberen Bandes muss stärker gespannt werden, weil dieses Band eine höhere Kraft ausüben muss. Kreischen die Bänder, so ist wahrscheinlich Spannung im Holz, die unbedingt beseitigt werden muss.
Bitte, verwenden Sie bei Tür-Zwischenmaßen, die in Höhe und Breite von der Tabelle abweichen, die nächst größere Nummer. Besonders starke Türen müssen immer mit den für diese Stärke vorgeschriebenen Bändern verstehen werden.Beispiel: Pendeltür 735 mm breit, 2500 mm hoch, aber 50 mm stark: Diese Tür muss mit Bändern Nr. 42 ausgerüstet werden.
Da Türen mit Glasfüllung entsprechend schwerer sind, müssen die Bänder jeweils eine Nummer größer gewählt werden, als in der Tabelle aufgeführt, z. B. Nr. 39 statt Nr. 36, usw.
Für eventuell zu schwere Belastung oder durch falsches Anschlagen verursachte Mängel kann keine Verantwortung übernommen werden.Ausführungen:
Art.Nr.
Nummer
A - Länge
Türgewicht
Türbreite
Türhöhe
S
Material / Oberfläche
04.751.0075.010
29
75
15 kg
610
1800
18 - 25
Stahl, gal verzinkt
04.751.0075.426
29
75
15 kg
610
1800
18 - 25
V2A, matt gebürstet
04.751.0100.010
30
100
22 kg
735
1900
25 - 30
Stahl, gal verzinkt
04.751.0100.426
30
100
22 kg
735
1900
25 - 30
V2A, matt gebürstet
04.751.0125.010
33
125
27 kg
735
2000
30 - 35
Stahl, gal verzinkt
04.751.0125.426
33
125
27 kg
735
2000
30 - 35
V2A, matt gebürstet
04.751.0150.010
36
150
40 kg
735
2500
35 - 40
Stahl, gal verzinkt
04.751.0150.426
36
150
40 kg
735
2500
35 - 40
V2A, matt gebürstet
04.751.0175.010
39
175
55 kg
860
2500
40 - 45
Stahl, gal verzinkt
04.751.0175.426
39
175
55 kg
860
2500
40 - 45
V2A, matt gebürstet
04.751.0200.010
42
200
70 kg
985
2600
45 - 50
Stahl, gal verzinkt
04.751.0200.426
42
200
70 kg
985
2600
45 - 50
V2A, matt gebürstet
04.751.0250.010
45
250
100 kg
985
2800
50 - 60
Stahl, gal verzinkt
04.751.0250.426
45
250
100 kg
985
2800
50 - 60
V2A, matt gebürstet
Das Material und die Länge des Pendeltürbands können rechts neben dem Bild ausgewählt werden.
Lieferumfang:1 Stück Pendeltürband (in der ausgewählten Größe)
Dictator Pendeltürband HAWGOOD 4000 E
mit Messingschuh gebürstet und mit Feststellung
DICTATOR Pendeltürbänder Typ HAWGOOD schließen Pendeltüren und halten sie geschlossen. Nach einem kurzen Durchschlagen bringen die HAWGOOD 4000 E Pendeltürbänder die Tür sofort wieder in die geschlossene Position. Damit eignen sie sich insbesondere für vielbegangene Türen (z.B. in öffentlichen Gebäuden und der Industrie), da die Tür sofort wieder für den nächsten Passanten problemlos zu öffnen ist, ohne daß er erst mehrere Pendelbewegungen abwarten muß. Sie werden aber auch vielfach bei Pendeltüren im Innenausbau und hier speziell im Ladenbau (z.B. an Kassenstationen, Pendeltürchen in Theken) eingesetzt. Beim Öffnen wird die Tür aufgrund der speziellen Form des "Schuhes" von der Zarge weggedreht. Dies bedeutet, daß bei ihrem Einsatz zum einen die lichte Öffnungsweite der Tür nicht durch das Pendeltürband verringert wird, zum anderen, daß bei geschlossener Tür nur ein minimaler Spalt zwischen Türzarge und Türblatt bestehen bleibt.
Eigenschaften
Lange Lebensdauer und wartungsarm
Der Schuh ist aus Messing gebürstet
Platte verzinkt
Integrierte Feststellung der Tür bei ca. 90° in beiden Richtungen
Öffnungswinkel: max. 100°
Die Tür kommt schnell zum Stillstand und verursacht dadurch wenig Geräusche
Aufgrund der Bauform der HAWGOOD 4000 E Pendeltürbänder wird Durchgangsbreite nur minimal verringert
für Türdicken von 19 - 24 mm
Türgewicht: max. 26 kg
Für architektonisch anspruchsvolle Lösungen kommen Schuhe aus Messing vernickelt zum Einsatz
einfache Feder
Ausführungen:
Artikelnummer
Bezeichnung
Schuh
Platte
300350
Pendeltürband HAWGOOD 4000 E
Messing gebürstet
verzinkt
Lieferumfang:- Pendeltürband HAWGOOD 4000 E - Messing gebürstet

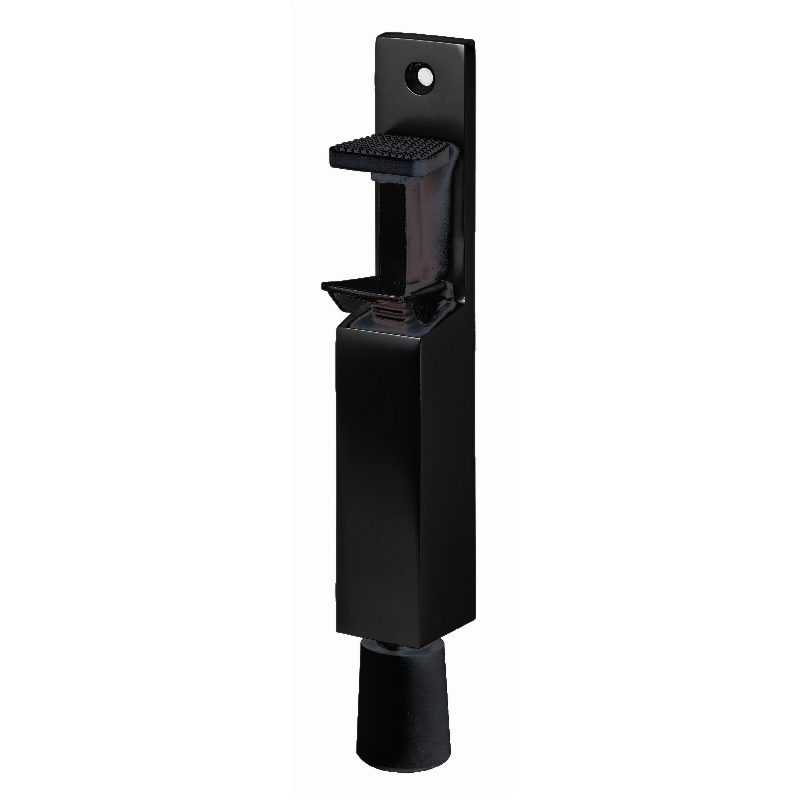

Türfeststeller mit 30 mm Hub - KWS 1081
Türfeststeller mit Tretbolzen aus Stahl verzinkt
Türfeststeller aus Leichtmetall
Tretbolzen ist aus Stahl verzinkt
Stopfen aus grauem Gummi
30 mm Hub: KWS 1081
Max. Türgewicht: ca. 40 kg
Funktion des Türfeststellers:
Mit dem Türfeststeller in der Ausführung 1081 kann man die Tür in jedem Öffnungswinkel feststellen. Zum Feststellen wird der Tretbolzen soweit heruntergedrückt bis sich der Stopfen auf dem Boden festgepresst hat. Um die Tür wieder frei zu geben kann leicht auf Sperrplatte gedrückt werden.
Montage KWS 1081:
Der Türfeststeller wird an die Tür geschraubt.
Der Türfeststeller soll den größtmöglichen Abstand zum Türband haben.
Der Abstand von Unterkante Tür bis Stopfen muss 5 - 10 mm betragen.
Jede Einzelverpackung enthält eine Anschraubanleitung und Bohrschablone
Die serienmäßig montierte Konterfeder erhöht den Anpressdruck auf dem Boden.
Ausführungen:
Artikelnr.
Bezeichnung
Material / Oberfläche
KWS 1081.02
Leichtmetall silberfarbig einbrennlackiert
KWS 1081.03
Leichtmetall schwarz einbrennlackiert
KWS 1081.10
Leichtmetall dunkelbraun einbrennlackiert
KWS 1081.31
Leichtmetall bearbeitet nach E 5 silberfarbig eloxiert
KWS 1081.33
Leichtmetall bearbeitet nach E 5 messingfarbig eloxiert
KWS 1081.37
Leichtmetall bearbeitet nach E 5 dunkelbraun eloxiert
Lieferumfang:KWS 1081 Türfeststeller - 30 mm Hub
KWS 1081 Türfeststeller - 30 mm Hub
