GEZE TS 5000 L ECline - Bandgegenseite
245,50 €*
inkl. MwSt
206,30 €
zzgl. MwSt
Lieferzeit 6-8 Werktage
Produktinformationen "GEZE TS 5000 L ECline - Bandgegenseite"
GEZE TS 5000 L ECline: Bandgegenseite
Barrierefreier Gleitschienentürschließer EN 3-5 für die Türblattmontage auf der Bandgegenseite. Öffnungskraft unter 47 N nach DIN 18040, Flügelbreite bis 1250 mm: rein mechanisch.
Das GEZE TS 5000 L ECline - Bandgegenseite ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen.
- Ausführung für Bandgegenseite (BGS): Schließer auf Türblatt gegenüber dem Band, Gleitschiene am Rahmen
- Barrierefrei nach DIN 18040: Öffnungskraft unter 47 N bis 1250 mm
- Schließkraft EN 3-5 stufenlos, DIN rechts und links
- Öffnungsunterstützung rein mechanisch, kein Stromanschluss
- Abschaltbar bei Windbelastung oder Druckdifferenz
- Brandschutz-zugelassen (EN 1154 / EN 1634-1), Montageplatte inkl.
Barrierefrei, wenn die Bandseite unsichtbar bleiben soll
Die Bandgegenseiten-Montage (BGS) ist immer dann gefragt, wenn von der Gangseite keine Gleitschiene sichtbar sein soll: etwa in repräsentativen Zugängen oder aus Denkmalschutz-Gründen. Der GEZE TS 5000 L ECline kombiniert diese dezente Optik mit der Barrierefreiheit nach DIN 18040. Eine rein mechanische Öffnungsunterstützung in der ECline-Gleitschiene BG senkt die Bedienkraft unter 47 N.
Der Schließer arbeitet im Bereich EN 3-5, die maximale Flügelbreite beträgt 1250 mm. Wie beim ECline für die Bandseite ist die Unterstützung abschaltbar: in Treppenhäusern mit Druckunterschied oder bei Windbelastung arbeitet der Schließer dann wie ein klassischer TS 5000 L. Der Montageaufwand entspricht dem Standard-TS 5000 L.
Produkt-Highlights GEZE TS 5000 L
- Dezente BGS-Optik: Gleitschiene von der Gangseite nicht sichtbar
- DIN 18040 ohne Elektrik: Öffnungskraft unter 47 N bis EN 5 (1250 mm)
- Rein mechanisch: wartungsarm, keine Steuerung, keine Verkabelung
- Öffnungsunterstützung abschaltbar für Schleusen / Windflächen
- Brandschutz-zugelassen: EN 1154 / EN 1634-1 / EN 1634-3
- DIN rechts und links ohne Umbau
Technische Daten GEZE TS 5000 L
| Schließkraft | EN 3-5, stufenlos einstellbar |
|---|---|
| Max. Flügelbreite | 1250 mm |
| DIN 18040 barrierefrei | bis 1250 mm (EN 5) |
| Öffnungskraft | < 47 N |
| Max. Öffnungswinkel | 180° |
| Maße Schließkörper | 287 × 47 × 60 mm |
| Maße ECline-Gleitschiene BG | 452,5 × 33 × 30 mm |
| Montageposition Schließer | Türblatt, Bandgegenseite |
| Montageposition Gleitschiene | Rahmen, Bandseite |
| Türanschlag | DIN rechts und links ohne Umbau |
| Feststellung | optional (Feststelleinheit ECline 148820) |
| Zulassungen | EN 1154, DIN 18040, EN 1634-1/-3, CE |
EN-Klassen und Türblattbreiten
| EN-Klasse | Türblattbreite | Barrierefrei |
|---|---|---|
| EN 3 | 950 mm | ja |
| EN 4 | 1100 mm | ja |
| EN 5 | 1250 mm | ja |

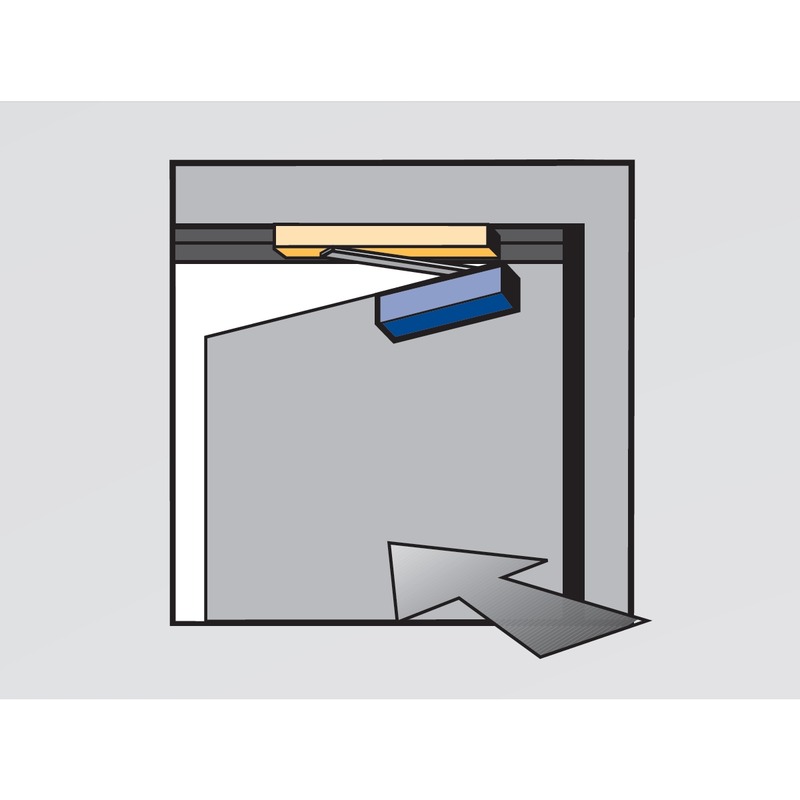

Montage Bandgegenseite
- Schließkörper auf dem Türblatt, auf der Bandgegenseite (gegenüber der Bandseite).
- ECline-Gleitschiene BG in Kopfmontage am Rahmen / Sturz auf der Bandseite.
- Montageplatte für den Schließer liegt bei: bei Brandschutztüren Pflicht.
- Bei schmalem oder vertieftem Sturz: Sturzfutterwinkel verwenden.
- Bohrbilder sind identisch mit dem Standard-TS 5000 L (kein Mehraufwand).
Normen & Zulassungen GEZE TS 5000 L
- EN 1154: Türschließmittel mit kontrolliertem Schließablauf
- DIN 18040-1/-2: Barrierefreies Bauen (unter 47 N Bedienkraft)
- EN 1634-1/-3: Feuer- und Rauchschutzprüfungen
- CE-Kennzeichnung und Leistungserklärung nach BauPVO
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung).
Häufige Fragen zum TS 5000 L ECline
Was ist der Unterschied zum TS 5000 ECline (ohne „L")?
Die L-Version ist für Bandgegenseite konzipiert. Der Schließer sitzt auf dem Türblatt gegenüber dem Band. Das ist dann sinnvoll, wenn Gleitschiene und Schließer von der Hauptgangseite nicht sichtbar sein sollen.
Warum ist die EN-Klasse auf 3-5 begrenzt?
Die Öffnungsunterstützung in der ECline-Gleitschiene ist für EN 3-5 ausgelegt. Ab EN 6 ließe sich die Öffnungskraft nicht mehr sicher unter 47 N halten. Hier braucht man elektrische Freilauf-Lösungen (TS 5000 EFS / RFS).
Ist die Montage aufwändiger als beim Standard TS 5000 L?
Nein: identische Bohrbilder, identische Montageschritte. Der einzige Unterschied liegt in der ECline-Gleitschiene, die mehr Tiefe in der Schiene beansprucht.
Kann ich eine Feststelleinheit ergänzen?
Ja, die mechanische Feststelleinheit ECline (148820) wird in die Gleitschiene eingebaut und hält die Tür in einer frei wählbaren Position offen: überfahrbar und einstellbar.
Welche Farben sind lieferbar?
Schließkörper und Gleitschiene sind in silber, weiß, Edelstahl-ähnlich und nach RAL erhältlich. Schließer und Schiene können in unterschiedlichen Farben kombiniert werden.
Welche Normen erfüllen GEZE-Komponenten?
GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination.
Die TS 5000-Familie im Überblick
MK-Beschläge führt die wichtigsten Varianten der TS 5000-Serie. Die Tabelle hilft bei der Auswahl:
| Modell | Artikelnr. | EN | Max. Breite | Besonderheit |
|---|---|---|---|---|
| TS 5000 | 027333.068221M | EN 2-6 | 1400 mm | Standard-Türschließer |
| TS 5000 mit Glasklemmschuh | 027333.057126.068221 | EN 2-6 | 1400 mm | Für Ganzglastüren |
| TS 5000 R Feststellanlage | 027333.116300 | EN 2-6 | 1400 mm | R-Gleitschiene mit integriertem Rauchmelder (230V) |
| TS 5000 ECline | 143640.143572 | EN 3-5 | 1250 mm | Öffnungsunterstützung, barrierefrei |
| TS 5000 R ECline | 143640.116300 | EN 3-5 | 1250 mm | ECline + R-Feststellanlage |
| TS 5000 L ECline (BGS) | 143648.143578.049185 | EN 3-5 | 1250 mm | Bandgegenseite, barrierefrei (dieses Produkt) |
| R-ISM-Gleitschiene | 115614M | – | – | Nachrüst-Gleitschiene mit Rauchmelder + Feststellung |
Lieferumfang
- 1 Stück GEZE TS 5000 L ECline - Bandgegenseite
