AMF 142UNIG-30ZW, 40ZW oder 42ZW
AMF Schloss 142UNIG verzinkt mit Edelstahlstulpe
AMF Schloss aus Stahl verzinkt mit Edelstahlstulpe, geschliffen.
Falle und Riegel aus Messing
Rechts und links verwendbar (durch umdrehbaren Fallenkopf)
Vorgerichtet für Profilzylinder (ZW) oder für Buntbart-Nachrüstsatz
Mit Wechsel
Dorn 60 mm
Tour 2-tourig
Nuss 8 mm
Entfernung 72 mm
Falle vorstehend 3 mm
Ausführungen:
Art.-Nr.
E (mm)
Gewicht (g)
Material/Oberfläche
142UNIG-30ZW
24
770
Stahl verzinkt
142UNIG-40ZW
33
810
Stahl verzinkt
142UNIG-42ZW
36
840
Stahl verzinkt
AMF 142UNIG-30ZW, 40ZW oder 42ZW
AMF Schloss 142UNIG verzinkt mit Edelstahlstulpe
AMF Schloss aus Stahl verzinkt mit Edelstahlstulpe, geschliffen.
Falle und Riegel aus Messing
Rechts und links verwendbar (durch umdrehbaren Fallenkopf)
Vorgerichtet für Profilzylinder (ZW) oder für Buntbart-Nachrüstsatz
Mit Wechsel
Dorn 60 mm
Tour 2-tourig
Nuss 8 mm
Entfernung 72 mm
Falle vorstehend 3 mm
Ausführungen:
Art.-Nr.
E (mm)
Gewicht (g)
Material/Oberfläche
142UNIG-30ZW
24
770
Stahl verzinkt
142UNIG-40ZW
33
810
Stahl verzinkt
142UNIG-42ZW
36
840
Stahl verzinkt
AMF Torband mit Dübelplatte 149TD aus Stahl, teilverzinkt
Torband aus Stahl, teilverzinkt
Zum Anschweißen an U-Bügel
mit Dübelplatte
in 2 Größen verfügbar
Ausführungen:
Art.-Nr.
A
B
C
Ø D
E
F
G
L
M
R
AMF.149TD - 11478
30
41
21
14
100x100
65x65
5
92
M20
70-91
AMF.149TD - 11486
35
48
25
17
100x100
65x65
5
96
M24
77-95
Alle Angabe sind mm-Angaben
AMF Torband mit Mauerhülse 149TM aus Stahl, teilverzinkt
Torband aus Stahl, teilverzinkt
Zum Anschweißen an U-Bügel
mit Mauerhülse
in 2 Größen verfügbar
Ausführungen:
Art.-Nr.
A
B
C
Ø D
Ø E
L
M
R
AMF.149TM - 11452
30
41
21
14
27
92
M20
48-73
AMF.149TM - 11460
35
48
25
17
34
96
M24
58-77
Alle Angabe sind mm-Angaben
Verschluss zur zweiseitigen Türbetätigung - KWS 6104
Türstärke: 40 - 45 mm - aus Stahl oder Edelstahl
KWS 6104 Verschluss ist aus Stahl oder Edelstahl-Rostfrei erhältlich
Tüstärke: 40 - 45 mm
Rechts und Links verwendbar
mit Schließblech
mit Druckfeder
mit Filzdichtungen
Montage - KWS 6104 Verschluss:
Für die Achse wird nach den Maßen der Zeichnung ein Loch in die Tür gebohrt.
Die Anschraubrosetten mit unterlegten Filzdichtungen so aufschrauben, dass je zwei Schraublöcher diagonal mit dem Mittelloch fluchten.
Das Stiftteil durchstecken.
Das Lochteil mit aufgelegter Druckfeder mit einer Sicherungsmutter festschrauben.
An entsprechender Stelle den Schließkloben im Türrahmen befestigen. Hinweis: Der Betätigungsweg der Hebel liegt bei 90º. Der Verschluss sollte so angebracht werden, dass die Hebel in Offenstellung nach oben zeigen.
Art.-Nr.
Beschreibung
T = Türstärke
Material/Oberfläche
KWS 6104.06
Verschluss zur zweiseitigen Türbetätigung
40 - 45 mm
Stahl galvanisch verzinkt
KWS 6104.82
Verschluss zur zweiseitigen Türbetätigung
40 - 45 mm
Edelstahl-Rostfrei matt gebürstet
KWS 6104.83
Verschluss zur zweiseitigen Türbetätigung
40 - 45 mm
Edelstahl-Rostfrei poliert
Lieferumfang:- KWS 6104 - Verschluss zweiseitig - 40 - 45 mm Türstärke- mit Schließblech, Druckfeder, Filzdichtungen

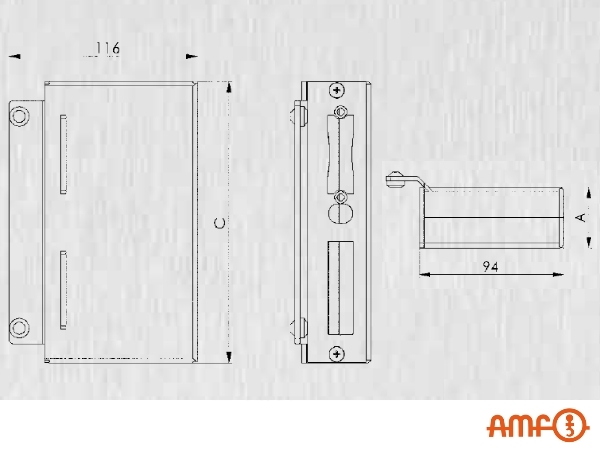

AMF 140PGN Schlosskasten mit Anti-Panikschloss
Schlosskasten und Antipanikschloss aus Stahl blank
Anti-Panikschloss Schloss mit Durchgangsfunktion D und geteilter Nuss. Dieses Anti-Panikschloss ermöglicht im unverriegelten Zustand eine zeitweise Zutrittsmöglichkeit von innen und außen. Achtung: Nach der Verriegelung ist von außen kein Zutritt mehr möglich! Nach der Betätigung von innen ist die Türe jedoch auch von außen zu öffnen (nicht selbstverriegelnd). Rettungsmaßnahmen werden nicht behindert. Von innen ist die Anti-Panikfunktion bei geschlossener Tür grundsätzlich möglich. Anti-Panikschloss, verzinkt Nr. 140PGN..., die Falle ist nicht umdrehbar.
Zweiteilige Nuss
Vorgerichtet für Profilzylinder (ZW)
Ohne Wechsel
Inkl. 2 Drückerrosetten 18 mm und 4 Schrauben in Edelstahl rostfrei.
Dorn 60 mm
Tour 2-tourig
Nuss 9 mm
Entfernung 72 mm
Funktion D
Ausführungen:
Art.-Nr.
A (MM)
B (mm)
C (mm)
E (mm)
F (mm)
G (mm)
Material/Oberfläche
140PGN-30Z DIN L
30
94,0
172
24
33,5
8,5
Stahl blank
140PGN-30Z DIN R
30
94,0
172
24
33,5
8,5
Stahl blank
140PGN-40Z DIN L
40
94,5
173
33
34,0
14
Stahl blank
140PGN-40Z DIN R
40
94,5
173
33
34,0
14
Stahl blank
Hinweis: Getrennte Lieferung von Schloss und Beschlag als Komponenten nach DIN EN 179! Bei einem Notausgangsverschluss handelt es sich um ein bauaufsichtlich relevantes Produkt mit Nennung in der Bauregelliste 2003/2 und im EU-Konformitätszertifikat (CE-Zeichen).
282,39 €*
