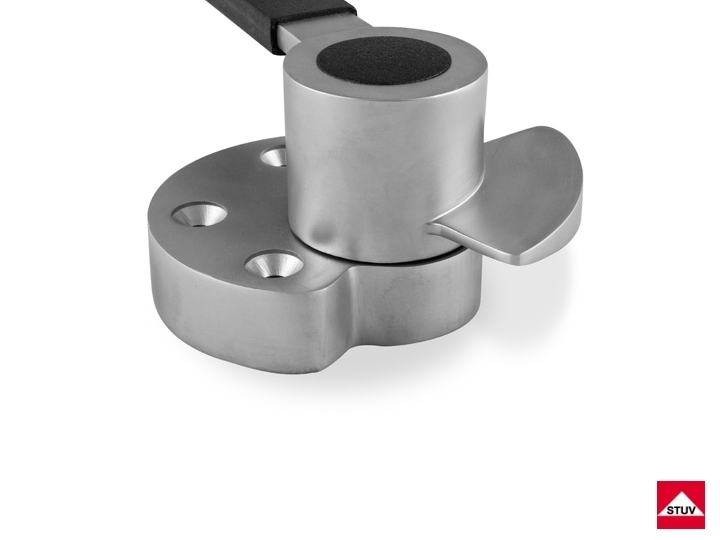

Hebelverschluss aus Edelstahl
Mit sandgestrahlter Oberfläche und wärmeisolierendem Überzug
Hebeschluss für Wärme
Werkstoff: Edelstahl
Oberfläche: gesandstrahlt
wärmeisolierender Überzug schwarz
DIN-rechts oder DIN-links (auswählbar)
geeignet für Koch- und Räucheröfen sowie Wärmeschränke
Zusammenfassung Backofengriff THERMO:
Artikelnummer
DIN - Richtung
Gewicht
3.31.0345.1
DIN rechts
1,265 kg
3.31.0345.2
DIN links
1,265 kg
Lieferumfang:- 1 x Hebelverschluss aus Edelstahl mit wärmeisolierendem Überzug
Dorma TS 92 BASIC im Contur Design
Die Komplettlösung für DIN-L- als auch DIN-R-Türen
Der Gleitschienentürschließer TS 92 Basic bietet höchsten Begehkomfort durch die bewährte DORMA EASY OPEN Technologie. Dank der Komplettverpackung ist der TS 92 Basic die ideale Lösung für einflügelige Türen bis 1100 mm Türbreite.Stark abfallendes ÖffnungsmomentAnders als bei herkömmlichen Gleitschienen-Türschließern sorgt die Easy Open Technologie beim TS 92 Basic für höchsten Begehkomfort. Der beim Öffnen der Tür zu überwindende Widerstand geht augenblicklich zurück. Soviel Komfort wissen vor allem Kinder und ältere Menschen zu schätzen.Der Türschließer ist ausgestattet mit Montageplatte und Basicgleitschiene. Der TS 92 Basic ist im DORMA Contur Design verfügbar und geprüft nach EN 1154 sowie CE-gekennzeichnet. Produktmerkmale
Schließkraft stufenlos einstellbar: EN 2–5
Für allgemeine Türen bis zu einer Türblattbreite von 1100 mm geeignet
Für Feuer- und Rauchschutztüren geeignet
Gleiche Ausführung für DIN-L und DIN-R
Mit Basic-Gleitschiene
Schließgeschwindigkeit über zwei Ventile unabhängig voneinander stufenlos einstellbar
ohne Öffnungsdämpfung
ohne Schließverzögerung
Türschließer geprüft nach EN 1154
CE--Kennzeichnung für Bauprodukte
Stark abfallendes Öffnungsmoment nach DIN SPEC 1104
Barrierefrei gem. DIN 18040 für Türbreiten (mm) bis max. 1100 mm
Gewicht: 2,0 kg
Länge (L): 281 mmBautiefe (B): 47 mmHöhe (H): 65 mm
Vorteile Dorma TS 92 Basic
Preiswerte Gleitschienen-Technologie für Standardtüren.
Sowohl für DIN-L- als auch für DIN-R-Türen geeignet.
Einfache und schnelle Montage und mit wenigen Handgriffen eingestellt.
Gutes Preis-Leistungsverhältnis.
Hoher Begehkomfort und voll kontrolliertes Schließen.
Optimale Anpassung der Schließgeschwindigkeit und sicheres Schließen durch zwei Regulierventile.
Artikelnummer
Bezeichnung
Material / Oberfläche
42020601
DORMA TS 92 B Basic - Türblattmontage Bandseite oder Kopfmontage auf der Bandgegenseite
Silberfarbig
42020611
DORMA TS 92 B Basic - Türblattmontage Bandseite oder Kopfmontage auf der Bandgegenseite
Weiß (RAL 9016)
42030601
DORMA TS 92 G Basic - Türblattmontage Bandgegenseite oder Kopfmontage auf der Bandseite
Silberfarbig
42030611
DORMA TS 92 G Basic - Türblattmontage Bandgegenseite oder Kopfmontage auf der Bandseite
Weiß (RAL 9016)
Montagearten des Dorma TS 92 Basic
TS 92 BASIC B TÜRBLATTMONTAGE BANDSEITE:
Unter entsprechenden baulichen Voraussetzungen ist bei dieser Montageart ein Öffnungswinkel von 180° möglich. Hierfür kann ggf. eine Wandausnehmung für den Türschließer notwendig sein.Beispiel: DIN-L-Tür, DIN-R-Tür spiegelbildlich).
TS 92 BASIC B STURZMONTAGE BANDGEGENSEITE:
Abhängig von den baulichen Gegebenheiten ist der Türöffnungswinkel auf ca. 120° bis 145° begrenzt. Um Beschädigungen der Tür bzw. des Türschließers zu vermeiden, empfiehlt es sich, die Öffnungsbegrenzung zu verwenden oder einen Türstopper zu setzen.Beispiel: DIN-L-Tür, DIN-R-Tür spiegelbildlich
TS 92 BASIC G TÜRBLATTMONTAGE BANDGEGENSEITE:
Abhängig von den baulichen Gegebenheiten ist der Türöffnungswinkel auf ca. 120° bis 145° begrenzt. Um Beschädigungen der Tür bzw. des Türschließers zu vermeiden, empfiehlt es sich, die Öffnungsbegrenzung zu verwenden oder einen Türstopper zu setzen.
Bei Feuer- und Rauchschutztüren muss ein Türstopper gesetzt werden.Beispiel: DIN-L-Tür, DIN-R-Tür spiegelbildlich.
TS 92 BASIC G STURZMONTAGE BANDSEITE:
Unter entsprechenden baulichen Voraussetzungen ist bei dieser Montageart ein Öffnungswinkel von 180° möglich.Beispiel: DIN-L-Tür, DIN-R-Tür spiegelbildlich.
Lieferumfang: - Gleitschienentürschließer DORMA TS 92 B : (Türblattmontage auf der Bandseite oder Kopfmontage auf der Bandgegenseite) oder Gleitschienentürschließer DORMA TS 92 G : (Türblattmontage auf der Bandgegenseite oder Kopfmontage auf der Bandseite) - inkl. Basic-Gleitschiene
Hebelverschluss für Koch- und Räucheröfen
Hebeschluss für Wärme
Werkstoff: Edelstahl
Oberfläche: gesandstrahlt
DIN-rechts oder DIN-links (auswählbar)
geeignet für Koch- und Räucheröfen
Zusammenfassung Hebelverschluss:
Artikelnummer
DIN - Richtung
Gewicht
3.31.0350.1
DIN rechts
1,245 kg
3.31.0350.2
DIN links
1,245 kg
Lieferumfang:- 1 x Hebelverschluss aus Edelstahl
Verschluss zur zweiseitigen Türbetätigung - KWS 6104
Türstärke: 40 - 45 mm - aus Stahl oder Edelstahl
KWS 6104 Verschluss ist aus Stahl oder Edelstahl-Rostfrei erhältlich
Tüstärke: 40 - 45 mm
Rechts und Links verwendbar
mit Schließblech
mit Druckfeder
mit Filzdichtungen
Montage - KWS 6104 Verschluss:
Für die Achse wird nach den Maßen der Zeichnung ein Loch in die Tür gebohrt.
Die Anschraubrosetten mit unterlegten Filzdichtungen so aufschrauben, dass je zwei Schraublöcher diagonal mit dem Mittelloch fluchten.
Das Stiftteil durchstecken.
Das Lochteil mit aufgelegter Druckfeder mit einer Sicherungsmutter festschrauben.
An entsprechender Stelle den Schließkloben im Türrahmen befestigen. Hinweis: Der Betätigungsweg der Hebel liegt bei 90º. Der Verschluss sollte so angebracht werden, dass die Hebel in Offenstellung nach oben zeigen.
Art.-Nr.
Beschreibung
T = Türstärke
Material/Oberfläche
KWS 6104.06
Verschluss zur zweiseitigen Türbetätigung
40 - 45 mm
Stahl galvanisch verzinkt
KWS 6104.82
Verschluss zur zweiseitigen Türbetätigung
40 - 45 mm
Edelstahl-Rostfrei matt gebürstet
KWS 6104.83
Verschluss zur zweiseitigen Türbetätigung
40 - 45 mm
Edelstahl-Rostfrei poliert
Lieferumfang:- KWS 6104 - Verschluss zweiseitig - 40 - 45 mm Türstärke- mit Schließblech, Druckfeder, Filzdichtungen
Türverschluss mit Hebel - KWS 6007 - zur zweiseitigen Türbetätigung
Türstärke: 55 - 60 mm - Verschluss aus Temperguss, Mittelachse aus Stahl
Türverschluss mit Hebel - KWS 6007
Türstärke: 55 - 60 mm
DIN-Richtung: Links oder Rechts - wählbar (Zeichnung zeigt Verschluss für DIN-linke Tür)
Zur zweiseitigen Türbetätigung
Verschluss aus Temperguss
Mittelachse aus Stahl
mit Schließkloben
mit Druckfeder
mit Filzdichtungen
Stückgewicht: 1,340 kg
Montage - KWS 6007 Türverschluss
Für die Achse wird nach den Maßen der Zeichnung ein Loch in die Tür gebohrt.
Die Anschraubrosetten mit unterlegten Filzdichtungen so aufschrauben, dass je zwei Schraublöcher waagerecht bzw. senkrecht mit dem Mittelloch fluchten.
Das Stiftteil durchstecken.
Das Lochteil mit aufgelegter Druckfeder mit einer Sicherungsmutter festschrauben.
An entsprechender Stelle den Schließkloben im Türrahmen befestigen. Hinweis: Der Betätigungsweg der Hebel liegt bei 45º. Der Verschluss sollte so angebracht werden, dass die Hebel in Offenstellung 45º schräg nach oben zeigen. Die Abbildung zeigt den Verschluss für die linke Tür
Ausführungen:
Art.-Nr.
Beschreibung
T = Türstärke
Material/Oberfläche
KWS 6007.02.R
Türverschluss zweiseitig - DIN-Rechts
55 - 60 mm
Temperguss silberfarbig einbrennlackiert
KWS 6007.02.L
Türverschluss zweiseitig - DIN-Links
55 - 60 mm
Temperguss silberfarbig einbrennlackiert
KWS 6007.07.R
Türverschluss zweiseitig - DIN-Rechts
55 - 60 mm
Temperguss feuerverzinkt
KWS 6007.07.L
Türverschluss zweiseitig - DIN-Links
55 - 60 mm
Temperguss feuerverzinkt
Lieferumfang:- KWS 6007 Türverschluss - Türstärke 55 - 60 mm- mit Schließkloben, Druckfeder und Filzdichtungen
