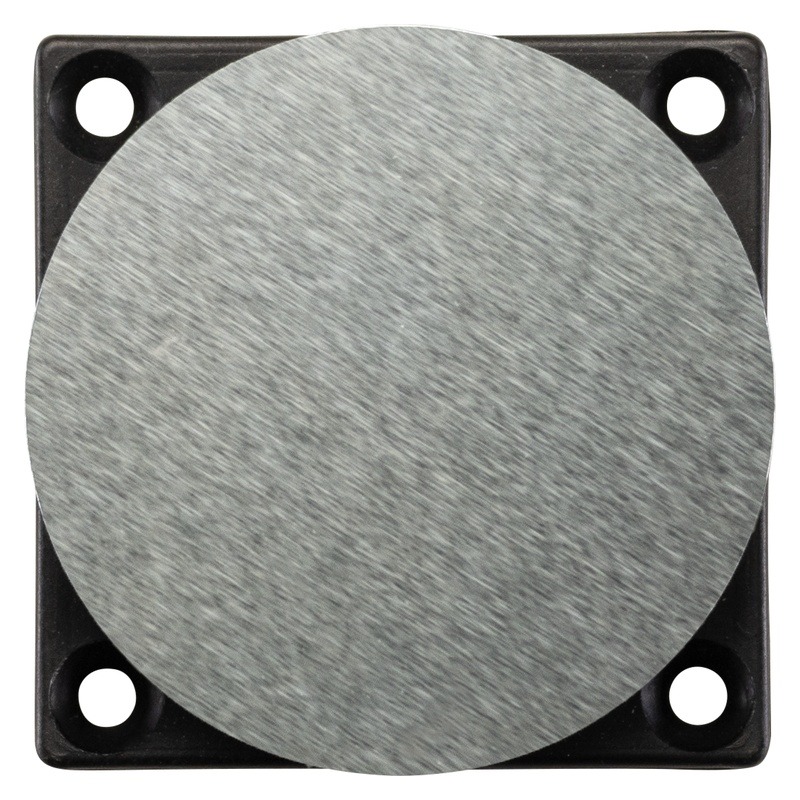

Hekatron ASS 55 Ankerplatte

Hekatron THM 439/185 Türhaftmagnet Dieser Türhaftmagnet THM 439/185 ist schwenkbar auf einer Trägerplatte bei der die Anschlussklemmen verdeckt sind. Der Türhaftmagnet hat eine Haftkraft von 490 N. Man benutzt den Türhaftmagneten für AP-Wand- Boden- oder Deckenmontage in trockenen Räumen. Für eine flexible Montage stehen gesonderte Ankerplatten zur Verfügung. Der Haftmagnet ist ausgestattet mit Verpolschutz und einer Löschdiode. Er ist Bauaufsichtlich zugelassen für den Anwendungsbereich der Feststellanlagen. Die Länge des THM439/185 ist variabel zum kürzen von 185mm bis 144mm. Typ: THM 439/185 Fabrikat: HEKATRON Weitere Daten: - Abmessung HxBxT 80 x 90 x 185 mm - Betriebsumgebungstemperatur 0°C bis +50°C - Farbe Metall - Haftkraft 490 N - Schutzart IP 40 - Betriebsspannung 24 V DC - Stromaufnahme max. 63 mA Merkmale: - Trägerplatte zum kürzen von 185mm bis 144mm - Verdeckte Anschlussklemmen - Löschdiode und Verpolschutz integriert - Magnetkopf schwenkbar - Bauaufsichtlich zugelassen vom DIBt Lieferumfang: - Türhaftmagnet Hekatron THM 439/185

Hekatron ASS 65 Ankerplatte Die Hekatron ASS 65 Ankerplatte ist mit einem Schockabsorber versehen, der harte Stöße abfedert. Gleichzeitig werden Winkelfehler ausgeglichen.- Standard-Ausführung - Wandmontage- Ankeplatte galvanisch verzinkt Lieferumfang: - Ankerplatte Hekatron ASS 65

Hekatron AM 142 - Abschluss-Modul AM 142 für Feststellanlagen-Zentrale FSZ Basis Abschlussmodul zum Einsatz in den Sockeln der Rauch- und Thermoschalter und in den Handtastern von Feststellanlagen. Das Abschlussmodul wird immer dann benötigt, wenn eine Feststellanlage mit Leitungsüberwachung gemäß DIN EN 14637 gefordert wird.– Abschlusswiderstände 2 × 43 kOhm– Steckklemme für den schnellen und einfachen Anschluss des Anschlusskabels– Vier Anschlussdrähte für den schnellen und einfachen Anschluss im Sockel oder im Handtaster– Maße: 12 × 7 × 32 mmIm Lieferumfang des FSZ Basis sind bereits zwei Abschlussmodule AM 142 enthalten.Lieferumfang: - 1 x Hekatron AM 142 - Abschluss-Modul

THM 413 Türhaftmagnet zur Bodenmontage Türhaftmagnet runde Bauform, Verpolschutz und Löschdiode Der Hekatron THM 413 besitzt eine Funkenlöschdiode (Freilaufdiode) zum Schutz von Schaltelementen gegen vorzeitigen Abbrand bzw. Überspannungsspitzen und eine Verpolschutzdiode. Passend zur Ankerplatte ASS 55.Bauaufsichtlich zugelassen für den Anwendungsbereich Feststellanlagen.Technische Daten THM 413: Betriebsspannung: 24 V DC Stromaufnahme: 63 mA Haftkraft: 490 N Leistung: 1,5 W Schutzart: IP 40 Betriebsumgebungstemperatur: 0 °C bis +50 °C Farbe: weiß Magnetdurchmesser: 50 mm Montage: Bodenmontage Leistungserklärung: CPR-31-13-500-de-en   Lieferumfang:- Türhaftmagnet Hekatron THM 413 zur Bodenmontage

Flexible Winkelankerplatte Hekatron AFS 65 Die flexible Winkelankerplatte Hekatron AFS 65 ist für extreme Einstellungen, passend für den Türhaftmagnet 425 . Schwenkbereich; 2 × 60° Durchmesser: 65 mm Lieferumfang:- Hekatron AFS 65 - Ankerplatte passend zu THM 425

Hekatron Konsole K 143-S zur Montage des Rauch-/Thermoschalters Konsole K 143-S aus Stahl zur sicheren Montage im Sturzbereich Die Konsole K 143-S wird eingesetzt, um den Rauchschalter / Thermoschalter mit den Sockeln 143 A und 143 AF stabil am Sturz zu befestigen. Technische Daten: Material: Stahl Farbe: weiß, ähnlich RAL 9010 Länge: 323 mm Lieferumfang: - Hekatron Konsole K 143-S - Montage im Sturzbereich

Hekatron THM 439/185 Türhaftmagnet Dieser Türhaftmagnet THM 439/185 ist schwenkbar auf einer Trägerplatte bei der die Anschlussklemmen verdeckt sind. Der Türhaftmagnet hat eine Haftkraft von 490 N. Man benutzt den Türhaftmagneten für AP-Wand- Boden- oder Deckenmontage in trockenen Räumen. Für eine flexible Montage stehen gesonderte Ankerplatten zur Verfügung. Der Haftmagnet ist ausgestattet mit Verpolschutz und einer Löschdiode. Er ist Bauaufsichtlich zugelassen für den Anwendungsbereich der Feststellanlagen. Die Länge des THM439/185 ist variabel zum kürzen von 185mm bis 144mm. Typ: THM 439/185 Fabrikat: HEKATRON Weitere Daten: - Abmessung HxBxT 80 x 90 x 185 mm - Betriebsumgebungstemperatur 0°C bis +50°C - Farbe Metall - Haftkraft 490 N - Schutzart IP 40 - Betriebsspannung 24 V DC - Stromaufnahme max. 63 mA Merkmale: - Trägerplatte zum kürzen von 185mm bis 144mm - Verdeckte Anschlussklemmen - Löschdiode und Verpolschutz integriert - Magnetkopf schwenkbar - Bauaufsichtlich zugelassen vom DIBt Lieferumfang: - Türhaftmagnet Hekatron THM 439/185

Hekatron FSZ Basis Feststellanlagen-Zentrale Die Feststellanlagen-Zentrale FSZ Basis von Hekatron ist Netzgerät, Handtaster, Resettaster, Alarmspeicher und Betriebszustandsanzeige in einem Gerät. Die Feststellanlagen-Zentrale ist geeignet für den Einsatz in Feststellanlagen in den verschiedensten Anwendungen in Industrie- und Verwaltungsgebäuden. Einfache Bedienung durch integrierte Taster für Alarm und Reset. Zusätzlich können weitere externe Taster angeschlossen werden. Über die Frontfolie werden die Zustände Alarm, Störung und Betrieb optisch angezeigt. Funktionen wie Alarmspeicher, Leitungsüberwachung gemäß DIN EN 14637 und die Wahl zwischen dem Anschluss mit einem oder mit zwei Stichen sind über DIP-Schalter ein- und ausschaltbar. Über einen 24V DC Ausgang können die Haftmagnete direkt angesteuert werden. Ein weiterer potentialfreier Wechselkontakt steht zur Weiterleitung eines Alarms an eine weitere Stelle zur Verfügung. Die Kabeleinführung erfolgt wahlweise von oben, unten oder der Rückseite des Gehäuses. Geprüft nach den Prüfvorgaben des DIBt von 2012 und nach DIN EN 14637. Einsetzbar nach DIBt und/oder DIN EN 14637. Leistungsmerkmale der Feststellanlagen-Zentrale FSZ: Integrierter Handauslösetaster mit wechselbarer Beschriftung Integrierter Resettaster Betriebs-, Alarm- und Störungsanzeige zuschaltbare Alarmspeicherung zuschaltbare Leitungsüberwachung Abschlusswiderstände bei Leitungsüberwachung   2 x 43 kOhm Geschalteter Ausgang +24V DC Pot.-freier Wechsler Kabeleinführungen 3 x M16 + 1 x M20 auf der Ober- und   Unterseite Kabeleinführungen 2 Langlöcher auf der Rückseite Schutzart IP 54 bei Kabeleinführung von oben/unten Schutzart IP 30 bei Kabeleinführung von hinten Aufputzmontage Optionale Montage auf eine Hutschiene Bauaufsichtlich zugelassen vom DIBt Z-6.5-1725 Geprüft und Anerkannt nach DIN EN 14637 VdS geprüft und anerkannt G-Nr. 213091   Nenndaten der Feststellanlagen-Zentrale FSZ: Eingangs-Nennspannung 230V AC Ausgangs-Nennspannung 24V DC Ausgangsstrom max. 400mA Geschalteter Ausgang +24V DC Pot.-freier Wechsler Schaltleistung 250V AC/5A, 30V DC/3A Betriebsumgebungstemperatur -10° bis +50°C Farbe: weiß, ähnlich RAL 9003 Maße: HxBxT 146 x 146 x 60,5mm Gewicht: 420g

THM 425 Türhaftmagnet von Hekatron Türhaftmagnet für Feststellanlagen - Hekatron THM 425 Hekatron THM 425 Türhaftmagnet in runder Bauform mit verdeckten Anschlussklemmen. Der Haftmagnet ist mit Verpolschutz und integrierter Funkenlöschdiode ausgestattet. Passend zur Ankerplatte ASS 65.Leistungsmerkmale THM 425: Haftmagnet in runder Bauform auf Trägerplatte Haftmagnet für AP-Wandmontage in trockenen Räumen. keine Remanenz integriert Funkenlöschdiode Verpolschutz mit verdeckten Anschlussklemmen Bauaufsichtlich zugelassen für den Anwendungsbereich Feststellanlagen Bauaufsichtlich zugelassen vom DIBt Robuste Bauweise Passend zur Ankerplatte ASS 65 Nenndaten THM 425: Betriebsspannung: 24 V DC Stromaufnahme: max. 63 mA Haftkraft: 686 N Leistung: 1,5 W Magnetdurchmesser: 60 mm Schutzart: IP 40 Abmessung: HxBxT 93x65x26 mm Betriebsumgebungstemperatur: 0°C bis +50°C Farbe: Metall / Schwarz Montage: Wandmontage Leistungserklärung: CPR-31-13-502-de-en Hersteller: Hekatron Lieferumfang:- Türhaftmagnet THM 425 von Hekatron

THM 413 Türhaftmagnet zur Bodenmontage Türhaftmagnet runde Bauform, Verpolschutz und Löschdiode Der Hekatron THM 413 besitzt eine Funkenlöschdiode (Freilaufdiode) zum Schutz von Schaltelementen gegen vorzeitigen Abbrand bzw. Überspannungsspitzen und eine Verpolschutzdiode. Passend zur Ankerplatte ASS 55.Bauaufsichtlich zugelassen für den Anwendungsbereich Feststellanlagen.Technische Daten THM 413: Betriebsspannung: 24 V DC Stromaufnahme: 63 mA Haftkraft: 490 N Leistung: 1,5 W Schutzart: IP 40 Betriebsumgebungstemperatur: 0 °C bis +50 °C Farbe: weiß Magnetdurchmesser: 50 mm Montage: Bodenmontage Leistungserklärung: CPR-31-13-500-de-en   Lieferumfang:- Türhaftmagnet Hekatron THM 413 zur Bodenmontage

Hekatron Konsole K 143-S zur Montage des Rauch-/Thermoschalters Konsole K 143-S aus Stahl zur sicheren Montage im Sturzbereich Die Konsole K 143-S wird eingesetzt, um den Rauchschalter / Thermoschalter mit den Sockeln 143 A und 143 AF stabil am Sturz zu befestigen. Technische Daten: Material: Stahl Farbe: weiß, ähnlich RAL 9010 Länge: 323 mm Lieferumfang: - Hekatron Konsole K 143-S - Montage im Sturzbereich

Türhaftmagnet Hekatron THM 439/335 Dieser Türhaftmagnet THM 439/335 ist schwenkbar auf einer Trägerplatte bei der die Anschlussklemmen verdeckt sind. Der Türhaftmagnet hat eine Haftkraft von 490 N. Man benutzt den Türhaftmagneten für AP-Wand- Boden- oder Deckenmontage in trockenen Räumen. Für eine flexible Montage stehen gesonderte Ankerplatten zur Verfügung. Der Haftmagnet ist ausgestattet mit Verpolschutz und einer Löschdiode. Er ist Bauaufsichtlich zugelassen für den Anwendungsbereich der Feststellanlagen. Die Länge des THM439/335 ist variabel zum kürzen von 335mm bis 144mm. Typ: THM 439/335 Fabrikat: HEKATRON Weitere Daten: - Abmessung HxBxT 80 x 90 x 335 mm - Betriebsumgebungstemperatur 0°C bis +50°C - Farbe Metall - Haftkraft 490 N - Schutzart IP 40 - Betriebsspannung 24 V DC - Stromaufnahme max. 63 mA Merkmale: - Trägerplatte zum kürzen von 185mm bis 144mm - Verdeckte Anschlussklemmen - Löschdiode und Verpolschutz integriert - Magnetkopf schwenkbar - Bauaufsichtlich zugelassen vom DIBt Lieferumfang: - Türhaftmagnet Hekatron THM 439/335
