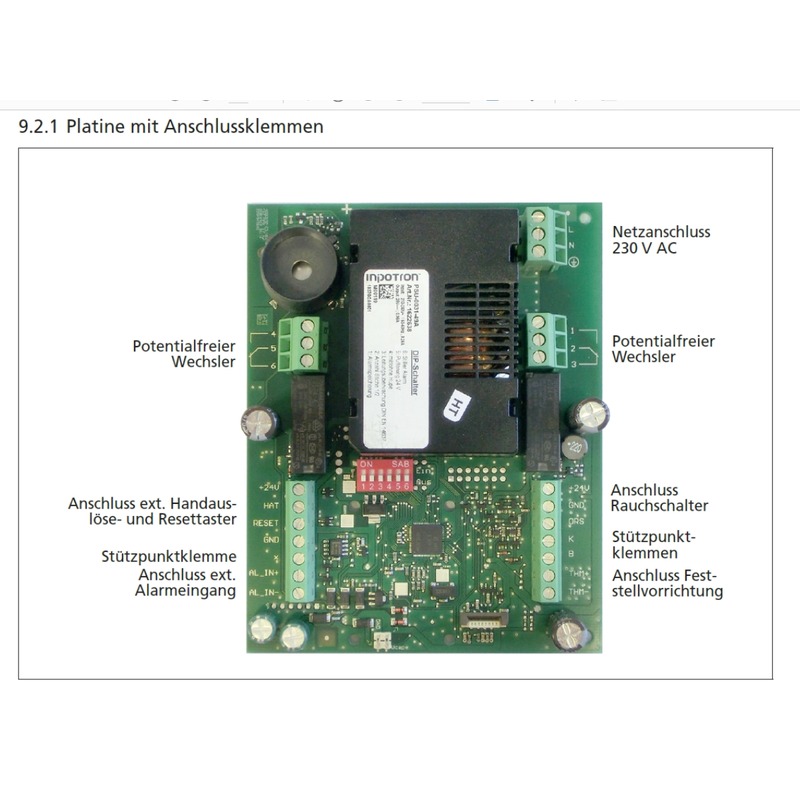

Hekatron FSZ Pro - Feststellanlagen- Zentrale

Hekatron ORS 142 Optischer Rauchschalter Der Hekatron ORS 142 ist ein optischer Rauchschalter nach EN 54-7 für Feststellanlagen an Brand- und Rauchschutzabschlüssen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung und steuert über einen potentialfreien Öffner die Feststellanlagen-Zentrale an. Eingesetzt wird er in öffentlichen Gebäuden, Industrie und Gewerbe. Optischer Rauchschalter nach EN 54-7, Streulichtprinzip, potentialfreier Öffner Artikel 5000552.0301: Leitungsüberwachung nach DIN EN 14637 bereits integriert, Aktivierung über den Magneten im Sockel Verschmutzungskompensation für die 2- bis 3-fache Lebensdauer, Multi-Betriebszustandsanzeige grün, gelb, rot Revisionsanzeige nach DIN 14677, Austausch nach 8 Jahren Sockel separat: 143 A / 143 AF / 143 W / 143 UH, je nach Montagesituation Zugelassen für 20 Fremdsysteme, unter anderem dormakaba, GEZE, Dictator, ECO Schulte, Record Optischer Rauchschalter ORS 142 Der ORS 142 arbeitet nach dem Streulichtprinzip: Lichtsender und Lichtempfänger sitzen in der Messkammer so zueinander, dass nur an Schwebeteilchen gestreutes Licht den Empfänger erreicht und den Alarm auslöst. Zusätzlich schaltet ein Thermoelement bei über 70 °C. Die Auswerteelektronik überwacht den Rauchmessteil laufend auf leichte Verschmutzung, starke Verschmutzung und Störung. Die Verschmutzungskompensation hält den Abstand zwischen Grundsignal und Alarmschwelle konstant und führt laut Hersteller zur 2- bis 3-fachen Lebensdauer. Der Relaiskontakt öffnet bei Alarm, Störung und Spannungsausfall. Made in Germany, zugelassen von −30 bis +60 °C. Welche ORS-142-Ausführung brauchen Sie? Entscheidend ist die Zulassungsgrundlage Ihrer Anlage. Die Nummer steht auf dem Typenschild. AusführungFür welche AnlageMontage ORS 142 (dieser Artikel)Bauartgenehmigung Z-6.500, neu und AustauschDecke oder Sturz, Sockel 143 ORS 142 AT RetroFitälterer Zulassungsbescheid Z-6.5, AustauschDecke oder Sturz, Sockel 143 ORS 142 W ErsatzrauchschalterErsatzkopf für die RSZ KompaktModulbauweise, Wand ORS 142 W ATälterer Zulassungsbescheid Z-6.5, WandausführungModulbauweise, Wand TDS 247Thermodifferenzial, staubige BereicheDecke oder Sturz, Sockel 143 Kurz gefasst: Bauartgenehmigung Z-6.500 heißt Standard-ORS-142, älterer Zulassungsbescheid Z-6.5 heißt AT-Ausführung. Der TDS 247 darf an Abschlüssen in Flucht- und Rettungswegen nicht verwendet werden, der ORS 142 schon. LED-Anzeige am ORS 142 richtig lesen Die mehrfarbige LED zeigt den Betriebszustand direkt am Melder. Kapitel 7.1 der Hekatron-Montageanleitung ordnet die Signale so zu: LEDBedeutungWas zu tun ist grünNormalbetriebnichts grün und gelb blinkendleicht verschmutztbei der nächsten Wartung prüfen grün und gelb doppelblinkendstark verschmutzt, Austauschanzeige nach DIN 14677-1Melder tauschen gelbStörung, zum Beispiel MesskammerausfallMelder tauschen, Relais offen, Anlage schließt rotAlarm, Rauch erkanntUrsache prüfen, zurückstellen ausspannungslosVersorgung und Verdrahtung prüfen Andere Farbkombinationen sieht der ORS 142 nicht vor. Zeigt ein Melder ein abweichendes Bild, liegt die Ursache an der Zentrale oder der Verdrahtung. Technische Daten EigenschaftWert FunktionsprinzipStreulicht Ansprechschwelle Rauchnach EN 54 Teil 7 Ansprechschwelle Temperatur70 +5 °C Betriebsspannung18 bis 28 V DC Restwelligkeitmax. 200 mVSS Stromaufnahme in Ruhemax. 22 mA Stromaufnahme bei Alarmmax. 11 mA Stromaufnahme bei Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Betriebsumgebungstemperatur−30 bis +60 °C Lagertemperatur−30 bis +60 °C Luftfeuchte, dauernd ohne Betauung10 bis 95 % rF Gewicht82 g AbmessungenØ 80 mm, Höhe 33 mm Farbeweiß, ähnlich RAL 9010 StandzeitAustausch nach 8 Jahren gemäß DIN 14677 Hekatron Bestell-Nr.5000552.0301 Quelle: Hekatron Produktinformation 7050712-03_DE, 27.04.2022. Leistungsmerkmale Verschmutzungskompensation für die 2- bis 3-fache Standzeit Messkammerüberwachung meldet den Ausfall des Messteils selbsttätig als Störung Multi-Betriebszustandsanzeige grün, gelb, rot für die Sichtdiagnose ohne Messgerät Revisionsanzeige nach DIN 14677-1 für den Austausch nach 8 Jahren RS-Bus-Anschluss für die Zustandsfernabfrage Integrierte Leitungsüberwachung nach DIN EN 14637, aktiviert über den Sockelmagneten Temperaturbereich bis −30 °C, geprüft für den Dauereinsatz Staubschutzkappe im Lieferumfang Welcher Sockel passt zum ORS 142? Der ORS 142 sitzt immer in einem Sockel der Reihe 143, der separat bestellt wird. SockelMontageBereichHekatron-Nr. Sockel 143 AAufputz Decke oder Sturztrockene Räume5000350 Sockel 143 AFAufputz Decke oder SturzFeuchträume5000356 Sockel 143 WAufputz Wandtrockene Räume5000513 Sockel 143 UHEinbaumontage Decke, Unterputz und Hohldecketrockene Räume5000359 Konsole 143-SSturzmontageAbstand zur Decke3510232 Konsole 143 KKragarm, WandmontageDeckenhöhen über 5 m3510233 Der Magnet für die Leitungsüberwachung liegt jedem Sockel bei, Ersatz im Magnetset VE10. Alle Sockel der Reihe 143 nehmen auch den TDS 247 auf. Melder plus Sockel 143 A: ORS 142 Set. Anschluss und Leitungsüberwachung Angeschlossen wird über die Sockelklemmen. Klemme 4 und 5 führen den Relaiskontakt, Klemme 5 trägt zugleich den Magnethalter. Empfohlener Leitungsdurchmesser 0,6 bis 0,8 mm, bei starken Störgrößen abgeschirmt. Leitungsüberwachung: Ab Artikelnummer 5000552.0301 ist das Abschlussmodul integriert, ein separater Abschlusswiderstand entfällt. Aktiviert wird es über den Magneten im Sockel des letzten Melders im Stich. Ausgewertet von FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt, nicht mit den älteren Netzteilen NAG 03 und NG 519. Für TDS 247 und ORS 142 W zusätzlich das Abschlussmodul AM 142. Wichtig: Induktive Lasten wie Türhaftmagnete brauchen eine Funkenlöschung, Hekatron-Magnete haben sie integriert. Der Grenzwert von 30 V DC und 1 A darf auch kurzzeitig nicht überschritten werden. Verdrahtungspläne siehe Downloads. Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert plus 2 extern1 Tür, Sturzrauchschalter integriert FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standardzentrale, am häufigsten verwendet FSZ Pro20 bis 24hohe Anforderungen, Anbindung an die BMZ Freigegebene Fremdsysteme Der ORS 142 ist nicht auf Hekatron-Zentralen festgelegt. Hekatron führt ihn in den Zulassungen von: abs, Assa Abloy, C-Tec, Dictator, DMW Schwarze, dormakaba, ECO Schulte, Effertz, Entrematic, GEZE, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz, Stöbich. Maßgeblich bleibt der Zulassungsbescheid Ihrer Anlage: steht der ORS 142 dort als zulässiges Bauteil, ist der Tausch ohne neue Abnahme möglich. Einsetzbar an Drehflügeltüren, Schiebetüren, Toren, Förderanlagen und Feuerschutzvorhängen. Meldertausch nach 8 Jahren DIN 14677 Teil 1 und 2 gibt die Tauschzyklen vor: der ORS 142 wird alle 8 Jahre getauscht. Die Fälligkeit zeigt der Melder selbst an, grün und gelb im Doppelblinken. Sockel bleiben, nur der Kopf wird getauscht. Der ORS 142 ist sockelkompatibel zu Vorgängermodellen wie dem ORS 132, vorhandene Sockel und Verkabelung bleiben erhalten. Für schwer erreichbare Melder: Meldertauschgerät UDR 132/142, Pflückerstangen UTP 6 1,7 m und UTP 7 2,2 m, verlängerbar mit UTP 5. Danach folgt die Funktionsprüfung mit dem Prüfaerosol 918/5, dokumentiert mit dem IW-Set RS. Nach der Abnahme kommt das Abnahmeschild FSA an den Abschluss. Zubehör und Wartung Magnetset Leitungsüberwachung VE10, Ersatzmagnete für die Leitungsüberwachung im Sockel Abschlussmodul AM 142, für TDS 247 und ORS 142 W Prüfaerosol 918/5, Funktionsprüfung nach DIN 14677 Prüfgerät FDT 533 IW-Set RS Inbetriebnahme- und Wartungsset Meldertauschgerät UDR 132/142 für schwer erreichbare Melder HAT 02 Handauslösetaster, externe Handauslösung Abnahmeschild FSA und Hinweisschild Downloads zum ORS 142 Originaldokumente von Hekatron: Produktinformation ORS 142 (PDF) Montageanleitung ORS 142 (PDF) Montageanleitung ORS 142 AT (PDF) Montageanleitung ORS 142 W (PDF) Häufige Fragen zum ORS 142 Welcher Sockel passt zum ORS 142?143 A für trockene Decken- oder Sturzmontage, 143 AF für Feuchträume, 143 W für die Wand, 143 UH für Unterputz und Hohldecke. Bei Abstand zur Decke die Konsole 143-S, ab 5 m Deckenhöhe die Kragarmkonsole 143 K. Der Sockel ist separat zu bestellen. Was ist der Unterschied zwischen ORS 142 und ORS 142 AT?Nicht die Rauchdetektion, sondern die Zulassungsgrundlage Ihrer Anlage. Bauartgenehmigung Z-6.500 heißt Standard-ORS-142, älterer Zulassungsbescheid Z-6.5 heißt AT. Die Nummer steht auf dem Typenschild. Mein ORS 142 blinkt, was bedeutet das?Grün ist Normalbetrieb. Grün mit gelbem Blinken meldet leichte Verschmutzung, grün mit gelbem Doppelblinken starke Verschmutzung und den fälligen Austausch nach DIN 14677-1. Dauerhaft gelb ist Störung, rot ist Alarm, dunkel heißt spannungslos. Wann muss der ORS 142 getauscht werden?Nach 8 Jahren, so gibt es DIN 14677 vor. Der Melder zeigt die Fälligkeit über die Revisionsanzeige selbst an. Sockel und Verkabelung bleiben erhalten. Passt der ORS 142 in vorhandene Sockel des Vorgängers?Ja, er ist sockelkompatibel zu Vorgängermodellen wie dem ORS 132. Vorhandene Sockel und das vorhandene Leitungsnetz können weiter verwendet werden. Funktioniert der ORS 142 an einer GEZE- oder dormakaba-Anlage?Ja. Hekatron führt ihn in den Zulassungen von 20 Fremdherstellern, darunter GEZE, dormakaba, Dictator, ECO Schulte und Record. Maßgeblich bleibt der Zulassungsbescheid Ihrer Anlage. Wie wird die Leitungsüberwachung aktiviert?Ab Artikelnummer 5000552.0301 steckt das Abschlussmodul im Schalter. Aktiviert wird es durch den Magneten auf Klemme 5 im Sockel des letzten Melders im Stich. Ausgewertet von FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt, nicht von NAG 03 oder NG 519. Was leistet die Verschmutzungskompensation?Sie hält den Abstand zwischen Grundsignal und Alarmschwelle konstant. Laut Hekatron führt das zur 2- bis 3-fachen Lebensdauer bei hoher Täuschungsalarmsicherheit. Darf der ORS 142 in Flucht- und Rettungswegen eingesetzt werden?Ja. Anders als der Thermodifferenzialschalter TDS 247, der dort nicht verwendet werden darf, ist der ORS 142 einsetzbar. Womit wird der ORS 142 geprüft?Mit dem Hekatron Prüfaerosol 918/5. Die Prüfung gehört zur Wartung nach DIN 14677, dokumentiert mit dem IW-Set RS, Artikel 7001949. Lieferumfang 1 Stück Hekatron ORS 142 Optischer Rauchschalter mit Staubschutzkappe 1 Montageanleitung Der Montagesockel der Reihe 143 ist nicht enthalten. Ratgeber zum Thema Im Feststellanlagen Ratgeber 2026 finden Sie Normen, Auswahlhilfen und die komplette Wartungssystematik nach DIN 14677. Passende Produkte Hekatron Feststellanlagen Alle Feststellanlagen Rauchmelder

Montagesockel 143 A - Rauchmelder Hekatron Das Montagesockel 143 A - Rauchmelder Hekatron ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Aufputz-Montagesockel für Decken- oder Sturzmontage Für Rauchschalter ORS 142 und Thermoschalter TDS 247 Schutzart IP 42, Farbe weiß ähnlich RAL 9010 Mit integriertem Magnet zur Leitungsüberwachung Kabeleinführung max. 9 mm Montagesockel 143 A – Standard für trockene Räume Der Hekatron Sockel 143 A ist die Standard-Aufputzdose für die Hekatron-Rauch- und Thermoschalter. Er wird an Decke oder Sturz montiert; der Melder rastet von unten ein. Der eingebaute Magnet im Sockel aktiviert die integrierte Leitungsüberwachung des ORS 142 – sofern an der Zentrale die LÜ aktiv ist. Geeignet für trockene Innenräume. Für Feuchträume die 143 AF-Variante mit Dichtung wählen. Technische Daten EigenschaftWert MontageAufputz, Decke oder Sturz SchutzartIP 42 Kabeleinführungmax. 9 mm Durchmesser Magnet für LÜintegriert Farbeweiß, ähnlich RAL 9010 KompatibelORS 142, TDS 247, ORS 142 AT RetroFit Sockel 143 – Übersicht SockelMontageBereich 143 A (dieses Produkt)Aufputz Decke/Sturztrockene Räume 143 AFAufputz Decke/SturzFeuchträume 143 WWandtrockene Räume 143 UHUnterputz / Hohldecketrockene Räume Konsolen für hohe Räume Bei Räumen über 5 m Höhe oder bei hohen Decken-Sturz-Abständen reicht der Sockel allein nicht – dort werden Konsolen eingesetzt: Konsole K 143-S – Sturzmontage, robust Konsole K 143-K – Kragarmmontage über 5 m, Wandbefestigung Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum Sockel 143 A Wozu der Magnet im Sockel?Er aktiviert beim Einrasten des Melders die integrierte Leitungsüberwachung des ORS 142 – die Zentrale erkennt Fehler in der Verkabelung und meldet sie als Störung. Welche Melder passen?ORS 142, ORS 142 AT RetroFit und TDS 247. Sockel 143 A oder 143 AF?143 A für trockene Räume, 143 AF für Feuchträume mit Spritzwasser oder Kondensat. Wartung?Sockel ist wartungsfrei. Bei Meldertausch nach 8 Jahren bleibt der Sockel meist erhalten – wenn das Magnetset altert, gibt es Ersatz unter Magnetset Leitungsüberwachung VE10. Lieferumfang 1 Stück Montagesockel 143 A - Rauchmelder Hekatron 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Hekatron THM 425 Türhaftmagnet Das Hekatron THM 425 Türhaftmagnet ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Tür-/Torhaftmagnet, runde Bauform Ø 65 mm Haftkraft 686 N bei 24 V DC, Stromaufnahme 63 mA Verdeckte Anschlussklemmen, Freilaufdiode + Verpolschutz Passende Ankerplatten: ASS 65 (flach) oder AFS 65 (Winkel) Universell einsetzbar – in allen DIBt-Bauartgenehmigungen gelistet Türhaftmagnet THM 425 für Tür und Tor Der THM 425 ist die runde Standard-Bauform für Brand- und Rauchschutzabschlüsse. Mit 686 N Haftkraft hat er deutlich mehr Reserven als der THM 413 – dadurch eignet er sich auch für stärker eingestellte Türschließer, für Außentüren oder für den Toreinsatz mit moderater Schließkraft. Die runde Form mit verdeckten Anschlussklemmen wirkt zurückhaltend und passt auf praktisch jede Wandsituation. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an Hekatron-Zentralen. Bei stromlosem Zustand (Alarm, Netzausfall, Handauslösung) gibt der Magnet die Ankerplatte frei, die Tür schließt durch den Türschließer. Technische Daten EigenschaftWert MontageortWand, optional Boden Haftkraft686 N Betriebsspannung24 V DC Stromaufnahme63 mA MagnetdurchmesserØ 65 mm SchutzartIP 40 Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz Passende AnkerplattenASS 65 (flach) oder AFS 65 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung Magnet-Ankerplatten-Zuordnung Die Größe der Ankerplatte muss zum Magneten passen. Bei abweichendem Wandwinkel oder bei Sanierung mit nicht fluchtender Tür empfiehlt sich die flexible Winkelplatte AFS: MagnetStandard-PlatteWinkelplatteSchwenkbereich AFS THM 413 / 439ASS 55AFS 55±60° THM 425ASS 65AFS 65±60° THM 425-1ASS 75AFS 75±60° Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum THM 425 Wann THM 425 statt THM 413 oder 439?Wenn Sie mehr Haftreserve brauchen oder einen runden, kompakten Magneten ohne schwenkbaren Arm einsetzen wollen. Für Sanierungen mit ungünstigen Wand-Tür-Geometrien ist allerdings der THM 439 mit schwenkbarem Kopf flexibler. Geht der THM 425 auch für Brandschutztore?Ja, für Drehflügeltore mit moderater Schließkraft. Bei größeren Toren oder Schiebetoren empfehlen wir den THM 425-1 mit 1.372 N. Welche Ankerplatte ist sinnvoller, ASS 65 oder AFS 65?ASS 65 für Standard-Einbau (Tür und Wand fluchten). AFS 65 immer dann, wenn Tür und Wand schräg zueinander stehen, z. B. bei Bestandsbauten oder T-Anschlüssen. Welche Zentrale steuert den THM 425?Alle Hekatron-Zentralen – FSZ Basis/Pro/Kompakt sowie RSZ Kompakt. Den Strombedarf (63 mA) bei der Auslegung des Strombudgets der Zentrale berücksichtigen. Was leistet die Freilaufdiode?Sie lädt die Induktionsenergie der Spule beim Abschalten kurz und schützt damit die Schaltrelais der Zentrale. Verlängert die Lebensdauer der gesamten Anlage. Lieferumfang 1 Stück Hekatron THM 425 Türhaftmagnet 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Hekatron AFS 65 - Ankerplatte Das Hekatron AFS 65 - Ankerplatte ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Flexible Winkelankerplatte Ø 65 mm Schwenkbereich ±60° für schiefe oder versetzte Türsituationen Passt ausschließlich zum THM 425 (Wand, 686 N) Ideal bei Sanierung, Schrägwänden oder verzogenen Türblättern Winkelankerplatte AFS 65 für den THM 425 Die AFS 65 ist das passende Gegenstück zur Standard-ASS 65, wenn Türblatt und Wand nicht plan zueinander stehen. Mit ihrem großen Schwenkbereich von ±60° gleicht sie Schiefstellungen aus, die typisch für Bestandsbauten und Sanierungen sind. Wird am Türblatt verschraubt und schwenkt beim Andocken automatisch in die richtige Position. Magnetfläche feinbearbeitet, Stahl verzinkt – garantiert vollen Haftkontakt mit den 686 N des THM 425. Technische Daten EigenschaftWert DurchmesserØ 65 mm BauformWinkelankerplatte mit Gelenk Schwenkbereich±60° MaterialStahl verzinkt, Magnetfläche feinbearbeitet Passender MagnetTHM 425 (686 N) LieferumfangAnkerplatte + Befestigungsmaterial ASS 65 vs. AFS 65 KriteriumASS 65AFS 65 Bauformflach mit FederpufferWinkel mit Gelenk Stoßdämpfungja (Schockabsorber)nein Schwenkbereich±20°±60° EinsatzTür und Wand fluchtenschiefe Wand, Sanierung Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zur AFS 65 Welcher Magnet gehört dazu?Ausschließlich der THM 425 (Ø 65 mm, 686 N). Warum kein THM 425-1?Der THM 425-1 hat Ø 70 mm und benötigt deshalb die nächstgrößere Platte: AFS 75 oder ASS 75. Wann lohnt sich AFS 65 gegenüber ASS 65?Immer wenn die Tür beim Schließen nicht plan an der Wand anliegt. Der Schwenkbereich von ±60° gleicht selbst größere Schiefstellungen aus. Wird die volle Haftkraft erreicht?Ja – sofern die Ankerplatte beim Andocken plan auf der Magnetfläche aufliegt. Die schwenkbare Lagerung sorgt automatisch dafür. Lieferumfang 1 Stück Hekatron AFS 65 - Ankerplatte 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Hekatron HAT 02 Handauslösetaster Das Hekatron HAT 02 Handauslösetaster ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Handauslösetaster zur manuellen Auslösung von Feststellanlagen Sowohl Aufputz- als auch Unterputzmontage Pflicht bei FSZ Kompakt (kein integrierter Taster) Optional bei FSZ Basis und FSZ Pro – ergänzt den eingebauten HAT Robuste Bauform, kontrastreiche Beschriftung HAT 02 – Handauslösetaster für Feststellanlagen Der HAT 02 ist der externe Handauslösetaster für Hekatron-Feststellanlagen. Er ermöglicht das manuelle Schließen der Tür ohne Brandereignis – z. B. zum Wartungsende, beim Probealarm oder zur Geräumtsignalisierung. Die FSZ Kompakt hat keinen integrierten Taster und benötigt deshalb zwingend einen externen HAT (DIBt-Pflicht). Bei FSZ Basis und FSZ Pro ist der HAT 02 als Ergänzung sinnvoll, wenn die Bedienposition außerhalb der Zentrale liegt. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum HAT 02 Wann ist der HAT 02 Pflicht?Bei der FSZ Kompakt, weil sie keinen integrierten Taster hat. Bei FSZ Basis/Pro optional. Aufputz oder Unterputz?Beides ist möglich – die Bauform unterstützt beide Montagearten. Welche Zentralen sind kompatibel?Alle Hekatron-Zentralen (RSZ Kompakt, FSZ Kompakt/Basis/Pro). HAT 02 vs. HAT 03?HAT 02 für trockene Räume, HAT 03 für feuchte Räume – Bauform und Schutzart unterscheiden sich. HAT 02 vs. DKT 02?Der DKT 02 hat zusätzlich Schlüssel- oder Glasscheibensicherung – verhindert unbeabsichtigtes Auslösen, sinnvoll an gut zugänglichen Stellen. Lieferumfang 1 Stück Hekatron HAT 02 Handauslösetaster 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder Passender Rauchschalter: Hekatron ORS 142 Optischer Rauchschalter.

Hekatron AM 142 - Abschluss-Modul Das Hekatron AM 142 - Abschluss-Modul ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Abschluss-Modul für Feststellanlagen mit aktiver Leitungsüberwachung (LÜ) Pflicht-Komponente bei FSZ Basis und FSZ Pro mit LÜ nach EN 14637 Bei der RSZ Kompakt und FSZ Pro im Lieferumfang enthalten Wird am Ende der Brandmelder-Stichleitung montiert Erkennt Drahtbruch und Kurzschluss in der Stichleitung AM 142 – Abschluss-Modul für Stichleitungen Das AM 142 ist ein kleines, aber wichtiges Bauteil: Es schließt die Brandmelder-Stichleitung ab und ermöglicht der Hekatron-Zentrale die Leitungsüberwachung nach EN 14637. Drahtbrüche und Kurzschlüsse in der Stichleitung werden so als Störung erkannt – die Anlage wird sicher und revisionsfähig. Bei der FSZ Pro und der RSZ Kompakt liegt das AM 142 dem Lieferumfang bei. Bei der FSZ Basis ist es je nach Variante separat zu bestellen, sobald die Leitungsüberwachung aktiviert werden soll. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum AM 142 Wann brauche ich das AM 142?Wenn die Leitungsüberwachung in der Zentrale aktiviert ist (DIP 1 ON bei FSZ Basis, DIP 3 ON bei FSZ Pro). Brauche ich es immer?Nein – nur bei aktiver LÜ nach EN 14637. Bei Anlagen ohne LÜ entfällt das Modul. Wo wird es eingebaut?Am Ende der Brandmelder-Stichleitung – nach dem letzten Sockel. Bei 2-Stich-Betrieb ein AM 142 pro Stich. Wie groß ist das Modul?Sehr klein, passt in den Sockel oder in die Klemmdose hinter dem letzten Melder. Lieferumfang 1 Stück Hekatron AM 142 - Abschluss-Modul 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder Passender Rauchschalter: Hekatron ORS 142 Optischer Rauchschalter.

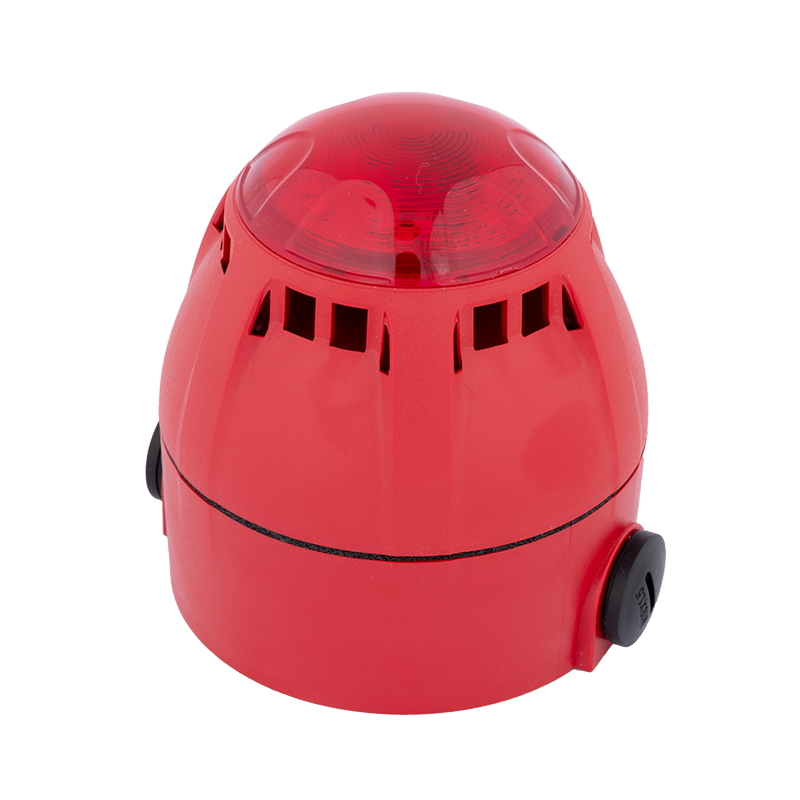

Hekatron TSG 100 Torsignalgeber Das Hekatron TSG 100 Torsignalgeber ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Optischer und akustischer Torsignalgeber für den Schließvorgang Pflicht für Brand- und Rauchschutztore nach MVV TB 2019 und EN 12604 Integrierte Kondensator-Pufferung – signalisiert auch bei Netzausfall (ca. 120 s) Lautstärke 67–100 dB(A) stufenlos, 39 wählbare Töne, IP 65 Einfache Nachrüstung in Bestandsanlagen aller Hersteller Hekatron TSG 100 – Tor-Schließsignalisierung Der TSG 100 kündigt den Schließvorgang von Brand- und Rauchschutztoren akustisch und optisch an. Das ist seit MVV TB 2019 für Tore mit Feststellanlage Pflicht – Personen im Torbereich werden vorgewarnt, bevor das Tor schließt. Die Signalisierung erfolgt über eine integrierte Sirene (67–100 dB(A) stufenlos einstellbar) und ein helles rotes Blitzlicht. Besonderheit: Die Pufferung über interne Kondensatoren sorgt dafür, dass der TSG 100 auch bei Netzausfall noch ca. 120 s signalisieren kann – kritisch, weil die Tür beim Netzausfall sicher schließt und die Vorwarnung nicht ausfallen darf. Technische Daten EigenschaftWert Betriebsspannung24 V DC ±5 % Stromaufnahme Ladungmax. 55 mA PufferungKondensatoren, ca. 120 s Lautstärke67–100 dB(A) stufenlos (Potentiometer) Töne39 Varianten (DIP-Schalter) Signalfarberot SchutzartIP 65 Temperaturbereich−20 bis +70 °C Endschalterauswertungfür vorzeitige Abschaltung GehäuseABS FR, rot (RAL 3001) NormenMVV TB 2019, EN 12604 Anbindung an Hekatron-Zentralen Der TSG 100 wird über den Relaisausgang einer Hekatron-Zentrale aktiviert: FSZ Basis – 1 Relaisausgang verfügbar FSZ Pro – 2 Relaisausgänge (parallel mit anderem Signalgeber möglich) Bei der RSZ Kompakt und FSZ Kompakt ist die Relais-Belastbarkeit zu prüfen – die Pufferungsversorgung des TSG 100 zieht beim Laden Strom. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum TSG 100 Brauche ich den TSG 100 zwingend?Bei Brand- und Rauchschutztoren mit Feststellanlage ja – seit MVV TB 2019 ist eine akustisch-optische Vorwarnung des Schließvorgangs vorgeschrieben. Wie wird er angeschlossen?An den Relaisausgang der Hekatron-Zentrale. Die Zentrale aktiviert den TSG 100 vor dem Schließvorgang. Was leistet die Pufferung?Bei Netzausfall (Stromkreis ist offen, Tür schließt durch Federspeicher) soll der TSG 100 trotzdem warnen können – die Kondensatoren puffern dafür ca. 120 s. Lautstärke einstellbar?Ja, 67–100 dB(A) stufenlos über Potentiometer. 39 wählbare Tonarten via DIP-Schalter. Endschalter-Auswertung?Ein optionaler Endschalter am Tor kann den Signalgeber abschalten, sobald die Endlage erreicht ist – spart Pufferenergie. Lieferumfang 1 Stück Hekatron TSG 100 Torsignalgeber 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Hekatron ORS 155 F - Funkset Das Hekatron ORS 155 F - Funkset ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Funk-Rauchschalter-Set für drahtlose Feststellanlagen Bis zu 60 % weniger Montageaufwand, ideal für Denkmalschutz und sanierungsempfindliche Bauten AES256-verschlüsselt, Batterielaufzeit typisch 8 Jahre Bis zu 20 Funkteilnehmer pro System (Melder, Handtaster, Funkmodul) EN 54-7, DIN EN 14637, RED 2014/53/EU Hekatron Funksystem 155 F – ORS 155 F Funkset Das Hekatron Funksystem ist die Antwort auf alles, was sich nicht verkabeln lässt: Denkmalschutz, Sanierung mit fertigen Wänden, nachträglich erforderliche Brandschutzabschlüsse oder Erweiterungen einer Bestandsanlage. Der ORS 155 F ist der Funkrauchschalter dieses Systems – streulichtbasiert nach EN 54-7, batteriebetrieben mit typisch 8 Jahren Laufzeit. Das Funkset kommuniziert über das SRD-Band (433 / 865 MHz) mit dem Funkmodul FM 155 F, das wiederum am Eingang einer kabelgebundenen Hekatron-Zentrale angeschlossen wird – ideal für Mischformen aus Funk und Verdrahtung. Technische Daten ORS 155 F EigenschaftWert FunktionsprinzipStreulicht (EN 54-7) Frequenz433,05–434,79 MHz / 865,0–868,6 MHz (SRD-Band) VerschlüsselungAES256 Reichweite Gebäudemin. 0,3 m, max. 20 m Reichweite Freifeld200 m Batterie3 V Lithium, typ. 8 Jahre Laufzeit SchutzartIP 42 Temperaturbereich−30 bis +55 °C AbmessungenØ 80 × H 70 mm (mit Sockel) Farbeweiß (RAL 9010) Funksystem 155 F – Komponenten KomponenteFunktion FM 155 FFunkmodul – Gateway zwischen Funk und verdrahteter Zentrale ORS 155 FFunkrauchschalter (dieses Set) HAT 155 FFunkhandtaster für manuelle Auslösung Bis zu 20 Teilnehmer pro System. Das FM 155 F kommuniziert mit allen verdrahteten Hekatron-Zentralen. Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum ORS 155 F Funkset Wie lange hält die Batterie?Typisch 8 Jahre. Die Wechselanzeige meldet rechtzeitig Batterieende, dann ist auch der DIN-14677-Zyklus für den Meldertausch erreicht. Brauche ich trotzdem eine Hekatron-Zentrale?Ja – das FM 155 F Funkmodul muss an eine FSZ Basis/Pro/Kompakt oder RSZ Kompakt angeschlossen werden, denn der Haftmagnet wird kabelgebunden gesteuert. Wie sicher ist die Funkstrecke?AES256-verschlüsselt mit Verbindungsüberwachung. Bei Funkstörung springt das System nach kurzer Wartezeit in den sicheren Zustand (Tür schließt). Wo lohnt sich Funk?Denkmalschutz, sanierte Räume mit fertigen Wänden, nachträgliche Brandschutzabschlüsse, Erweiterung von Bestandsanlagen ohne Kabelverlegung. Was ist im Set enthalten?Der ORS 155 F als Funkrauchschalter inkl. Batterien. FM 155 F (Modul) und HAT 155 F (Handtaster) sind separate Komponenten. Lieferumfang 1 Stück Hekatron ORS 155 F - Funkset 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

FSZ Kompakt - Hekatron Das FSZ Kompakt - Hekatron ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Designorientierte Steuerungszentrale ohne integrierten Rauchschalter (1 Tür) Sehr kompakt (128×36×46 mm, 102 g) – Sturz-, Decken- oder Zwischendeckenmontage Externe Brandmelder zwingend (ORS 142, ORS 142 W, TDS 247) 1 Magnetausgang + 1 Relaisausgang, max. 6 externe Melder Externer Handauslöser (HAT 02) gemäß DIBt erforderlich Hekatron FSZ Kompakt – kleine Zentrale, große Wirkung Die FSZ Kompakt ist die kleinste vollwertige Hekatron-Feststellanlagenzentrale. Sie misst nur 128×36×46 mm und wiegt 102 g – das macht die Sturz-, Decken- oder Zwischendeckenmontage praktisch unsichtbar. Im Gegensatz zur RSZ Kompakt hat sie keinen integrierten Rauchschalter; bis zu 6 externe Brandmelder werden über den Stich-Eingang angeschlossen. Die FSZ Kompakt ist die richtige Wahl, wenn die Optik im Vordergrund steht und der Rauchschalter aus konstruktiven Gründen separat montiert wird – z. B. weil ein Sturzkasten verbaut ist, weil eine Decken-Position des Melders gewünscht wird oder weil die Anlage später erweitert werden soll. Technische Daten FSZ Kompakt EigenschaftWert Eingangsspannung230 V AC Ausgangsspannung24 V DC Ausgangsstrom460 mA Max. externe Melder6 Max. Magnete1 Stiche1-Stich-Betrieb Relais1 Wechsler potentialfrei (30 V DC / 1 A / 30 W) SchutzartIP 40 Temperaturbereich−20 bis +45 °C Abmessungen128 × 36 × 46 mm Gewicht102 g NormenEN 14637, VdS G 217098, DIBt Z-6.500-2394 Leistungsmerkmale Kleinste Hekatron-Zentrale – ideal für designorientierte Bauten Leitungsüberwachung per DIP 2, Alarmspeicher per DIP 1 1 Magnetausgang + 1 Relaisausgang 1 mehrfarbige LED (grün/gelb/rot) für Statusanzeige Zwischendeckenmontage möglich (außerhalb des Sichtbereichs) 180° gedrehte Montage möglich Komponenten für die Anlage FunktionKomponente Brandmelder (Pflicht extern)ORS 142 oder ORS 142 W SockelSockel 143 A MagnetTHM 425, THM 413, THM 439 AnkerplatteASS 65 oder AFS 65 Externer HATHAT 02 (Pflicht!) Achtung: Bei der FSZ Kompakt ist ein externer Handauslösetaster Pflicht – im Gerät selbst gibt es keinen integrierten Taster. Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zur FSZ Kompakt Was unterscheidet die FSZ Kompakt von der RSZ Kompakt?Die RSZ Kompakt hat einen integrierten Sturzrauchschalter – ideal als Komplettlösung. Die FSZ Kompakt braucht externe Melder, ist dafür flexibler in der Montage. Brauche ich wirklich einen externen HAT?Ja, gemäß DIBt-Vorgaben. Der HAT muss im Bedienbereich der Tür angebracht werden – z. B. HAT 02 oder eine DKT-Variante. Wie viele Melder im 1-Stich-Betrieb?Maximal 6 externe Brandmelder, ein 2-Stich-Betrieb ist nicht vorgesehen. Funktioniert die FSZ Kompakt auch im Funksystem 155 F?Indirekt: Das Funkmodul FM 155 F kann an die FSZ Kompakt angeschlossen werden – Funkmelder + Funkhandtaster sind dann nutzbar. Lieferumfang 1 Stück FSZ Kompakt - Hekatron 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

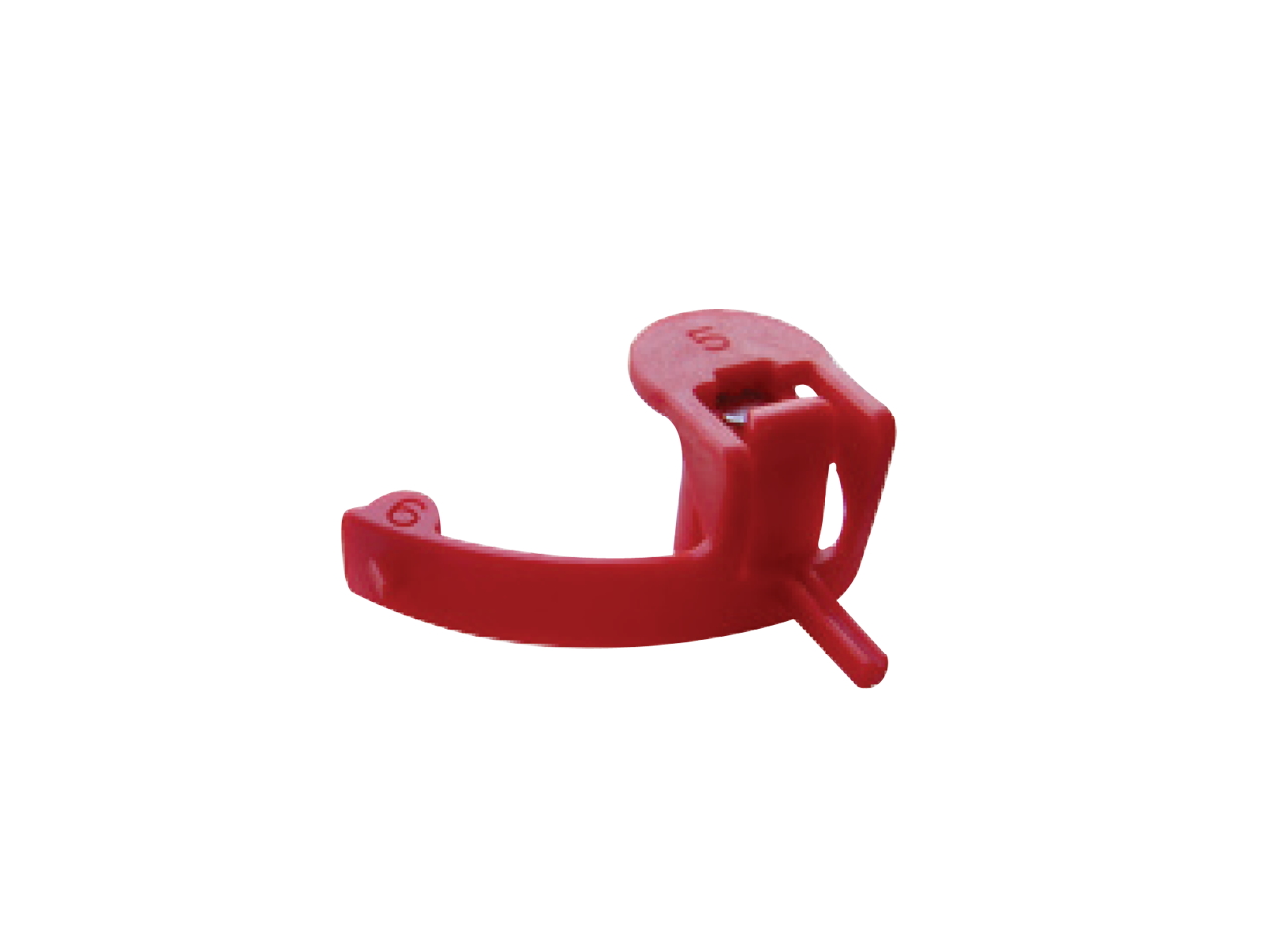

Magnetset zur Leitungsüberwachung VE10 Das Magnetset zur Leitungsüberwachung VE10 ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Ersatzmagnete zur Aktivierung der integrierten Leitungsüberwachung im ORS 142 Verpackungseinheit: 10 Stück – ideal für Wartungsbestände Werden im Sockel 143 (A/AF/W/UH) montiert – aktivieren beim Einrasten des Melders die LÜ Standardteil im Wartungs-Set für Feststellanlagen-Bestand Magnetset Leitungsüberwachung VE10 Im Hekatron Sockel 143 sitzt ein kleiner Magnet, der beim Einrasten des Melders die integrierte Leitungsüberwachung des ORS 142 aktiviert. Bei jahrelangem Wartungsbetrieb oder bei Sockeltausch in Bestandsanlagen werden diese Magnete als Ersatzteil benötigt – die VE10 liefert 10 Stück, ausreichend für mehrere Anlagen oder einen größeren Wartungsbestand. Wichtig: Die Magneten allein aktivieren die LÜ nur in Verbindung mit der entsprechenden DIP-Schalter-Einstellung der Zentrale. Sind die Magnete nicht im Sockel, läuft die Anlage ohne LÜ. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum Magnetset VE10 Wann brauche ich Ersatzmagnete?Bei Sockeltausch, bei verlorenem Magnet während der Wartung oder als Vorrat im Wartungswagen. Wie viele Magnete pro Sockel?Einer. Die VE10 reicht also für 10 Sockel. Mit welchen Sockeln verträglich?Mit allen Sockeln der 143-Serie (A, AF, W, UH). Was, wenn der Magnet fehlt?Dann ist die Leitungsüberwachung im ORS 142 deaktiviert – die Anlage läuft, aber Drahtbrüche werden nicht erkannt. Lieferumfang 1 Stück Magnetset zur Leitungsüberwachung VE10 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

FSZ Basis Feststellanlagen-Zentrale Das FSZ Basis Feststellanlagen-Zentrale ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Standard-Feststellanlagen-Zentrale – die meistverwendete Hekatron-Zentrale Stromversorgung, Steuerung, integrierter Handauslösetaster (50×50 mm), Alarmspeicher und Resettaster in einem Bis zu 12 Melder, 1-Stich oder 2-Stich-Betrieb (DIP) 400 mA Ausgangsstrom, 1 Relaisausgang, IP 30/65 (mit Kabelverschraubung) Made in Germany, EN 14637, DIBt Z-6.500-2427 Hekatron FSZ Basis – die Standard-Zentrale Die FSZ Basis ist die meistverwendete Feststellanlagenzentrale von Hekatron. In einem 146×146 mm-Gehäuse stecken alle Bauteile, die für eine konforme Feststellanlage gebraucht werden: primärgetaktetes Schaltnetzteil mit 24 V DC und 400 mA Ausgang, Steuerlogik, ein integrierter Handauslösetaster (50×50 mm mit Einschubstreifen „Tür/Tor schließen"), Alarmspeicher, Resettaster und ein potentialfreier Wechslerelais-Ausgang. Die Zentrale steuert bis zu 12 Brandmelder (ORS 142, TDS 247) und einen Türhaftmagneten – wahlweise im 1-Stich oder 2-Stich-Betrieb mit Leitungsüberwachung nach EN 14637. Bei Netzausfall fällt der Magnet stromlos, die Tür schließt durch den Türschließer (Fail-Safe). Technische Daten FSZ Basis EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme80 mA Leistungsaufnahme18,4 VA Ausgangsspannung24 V DC Ausgangsstrom400 mA Restwelligkeit200 mVss Relais1 Wechsler, max. 250 V AC oder 30 V DC, max. 5 A SchutzartIP 30 (Rückseite) / IP 65 (mit Kabelverschraubung) SchutzklasseII mit Funktionserdung Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht420 g GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, VdS G 213091, DIBt Z-6.500-2427 Leistungsmerkmale Integrierter Handauslösetaster 50×50 mm – externer HAT optional Integrierter Resettaster 3 DIP-Schalter für Leitungsüberwachung, Stichbetrieb, Alarmspeicher Flexible Kabeleinführung (Rückseite IP 30 oder oben/unten IP 65 mit 3×M16 + 1×M20) 3 Status-LEDs grün (Betrieb), rot (Alarm), orange (Störung) – mit Blinkcodes Montage: Aufputz Wand/Decke, Schaltschrank oder Hutschiene 35 mm (jeweils mit Adapter) Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142 (optisch), TDS 247 (Wärme) Handauslösung externHAT 02 TürhaftmagnetTHM 425 (686 N), THM 413 (490 N), THM 439-Reihe AnkerplatteASS 65 oder AFS 65 (zum THM 425) FunkanbindungORS 155 F Funkset via Funkmodul FM 155 F AbschlussmodulAM 142 (bei aktiver Leitungsüberwachung) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) FSZ Basis vs. FSZ Pro Wenn die Anlage hohe Anforderungen hat (BMZ-Anbindung, Notstromversorgung, Hupe, mehr Melder, 2 Relaisausgänge), führt der Weg zur FSZ Pro. Die FSZ Basis bleibt die richtige Wahl für Standard-Feststellanlagen mit bis zu 12 Meldern. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zur FSZ Basis Brauche ich einen externen Handauslösetaster?Optional. Der HAT ist bereits integriert (50×50 mm). Externe Taster wie der HAT 02 sind nur bei abweichenden Bedienpositionen sinnvoll. Notstrom?Die FSZ Basis hat keine Notstromversorgung. Bei Netzausfall schließt die Tür sicher (Fail-Safe). Wer Notstrom braucht, nimmt die FSZ Pro mit ESM Pro Modul. Wie viele Melder pro Stich?Mit Leitungsüberwachung 12 pro Stich (DIBt). Im 2-Stich-Betrieb 12 pro Stich frei verteilbar. Welche Hutschiene?Standard-DIN-Hutschiene 35 mm – für die Schaltschrankmontage gibt es einen separaten Adapter. Welche LED bedeutet was?Grün = Betrieb. Rot = Alarm (Brand erkannt oder HAT). Orange = Störung mit Blinkcode (Schleifenfehler, Übertemperatur, Überstrom). Lieferumfang 1 Stück FSZ Basis Feststellanlagen-Zentrale 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

• Abnahme- & Wartungsdokumente
• Protokolle, Schilder, Zulassung
• Vordrucke für 8 Jahre
• Pflicht bei jeder Neuabnahme
• Nach DIN 14677-1 und DIBt
