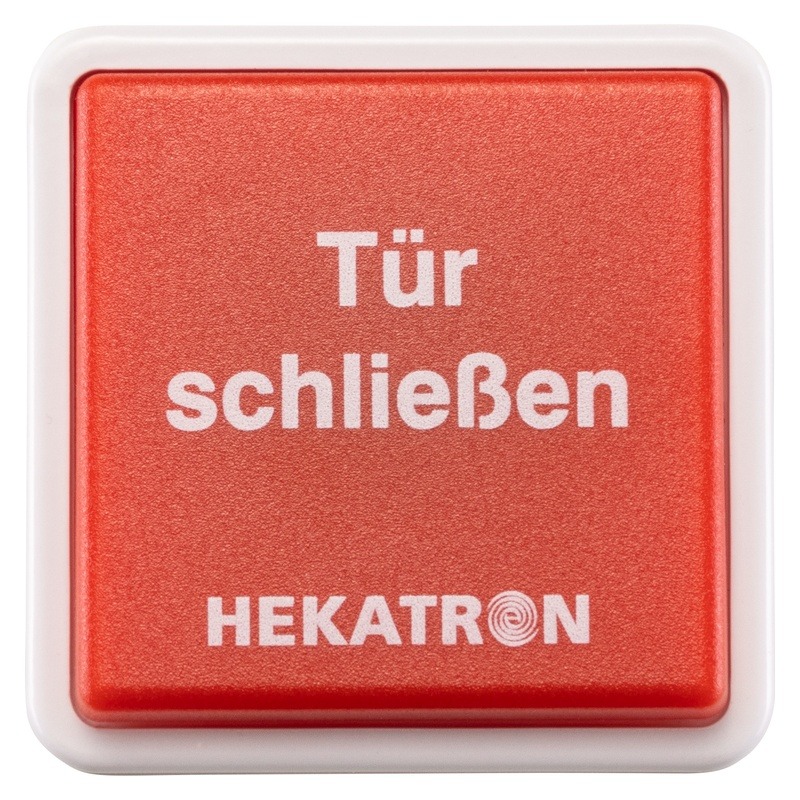

Hekatron HAT 02 Handauslösetaster

Standard-Feststellanlagen-Zentrale – die meistverwendete Hekatron-Zentrale Stromversorgung, Steuerung, integrierter Handauslösetaster (50×50 mm), Alarmspeicher und Resettaster in einem Bis zu 12 Melder, 1-Stich oder 2-Stich-Betrieb (DIP) 400 mA Ausgangsstrom, 1 Relaisausgang, IP 30/65 (mit Kabelverschraubung) Made in Germany, EN 14637, DIBt Z-6.500-2427 Hekatron FSZ Basis – die Standard-Zentrale Die FSZ Basis ist die meistverwendete Feststellanlagenzentrale von Hekatron. In einem 146×146 mm-Gehäuse stecken alle Bauteile, die für eine konforme Feststellanlage gebraucht werden: primärgetaktetes Schaltnetzteil mit 24 V DC und 400 mA Ausgang, Steuerlogik, ein integrierter Handauslösetaster (50×50 mm mit Einschubstreifen „Tür/Tor schließen"), Alarmspeicher, Resettaster und ein potentialfreier Wechslerelais-Ausgang. Die Zentrale steuert bis zu 12 Brandmelder (ORS 142, TDS 247) und einen Türhaftmagneten – wahlweise im 1-Stich oder 2-Stich-Betrieb mit Leitungsüberwachung nach EN 14637. Bei Netzausfall fällt der Magnet stromlos, die Tür schließt durch den Türschließer (Fail-Safe). Technische Daten FSZ Basis EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme80 mA Leistungsaufnahme18,4 VA Ausgangsspannung24 V DC Ausgangsstrom400 mA Restwelligkeit200 mVss Relais1 Wechsler, max. 250 V AC oder 30 V DC, max. 5 A SchutzartIP 30 (Rückseite) / IP 65 (mit Kabelverschraubung) SchutzklasseII mit Funktionserdung Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht420 g GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, VdS G 213091, DIBt Z-6.500-2427 Leistungsmerkmale Integrierter Handauslösetaster 50×50 mm – externer HAT optional Integrierter Resettaster 3 DIP-Schalter für Leitungsüberwachung, Stichbetrieb, Alarmspeicher Flexible Kabeleinführung (Rückseite IP 30 oder oben/unten IP 65 mit 3×M16 + 1×M20) 3 Status-LEDs grün (Betrieb), rot (Alarm), orange (Störung) – mit Blinkcodes Montage: Aufputz Wand/Decke, Schaltschrank oder Hutschiene 35 mm (jeweils mit Adapter) Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142 (optisch), TDS 247 (Wärme) Handauslösung externHAT 02 TürhaftmagnetTHM 425 (686 N), THM 413 (490 N), THM 439-Reihe AnkerplatteASS 65 oder AFS 65 (zum THM 425) FunkanbindungORS 155 F Funkset via Funkmodul FM 155 F AbschlussmodulAM 142 (bei aktiver Leitungsüberwachung) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) FSZ Basis vs. FSZ Pro Wenn die Anlage hohe Anforderungen hat (BMZ-Anbindung, Notstromversorgung, Hupe, mehr Melder, 2 Relaisausgänge), führt der Weg zur FSZ Pro. Die FSZ Basis bleibt die richtige Wahl für Standard-Feststellanlagen mit bis zu 12 Meldern. Häufige Fragen zur FSZ Basis Brauche ich einen externen Handauslösetaster?Optional. Der HAT ist bereits integriert (50×50 mm). Externe Taster wie der HAT 02 sind nur bei abweichenden Bedienpositionen sinnvoll. Notstrom?Die FSZ Basis hat keine Notstromversorgung. Bei Netzausfall schließt die Tür sicher (Fail-Safe). Wer Notstrom braucht, nimmt die FSZ Pro mit ESM Pro Modul. Wie viele Melder pro Stich?Mit Leitungsüberwachung 12 pro Stich (DIBt). Im 2-Stich-Betrieb 12 pro Stich frei verteilbar. Welche Hutschiene?Standard-DIN-Hutschiene 35 mm – für die Schaltschrankmontage gibt es einen separaten Adapter. Welche LED bedeutet was?Grün = Betrieb. Rot = Alarm (Brand erkannt oder HAT). Orange = Störung mit Blinkcode (Schleifenfehler, Übertemperatur, Überstrom).

Designorientierte Steuerungszentrale ohne integrierten Rauchschalter (1 Tür) Sehr kompakt (128×36×46 mm, 102 g) – Sturz-, Decken- oder Zwischendeckenmontage Externe Brandmelder zwingend (ORS 142, ORS 142 W, TDS 247) 1 Magnetausgang + 1 Relaisausgang, max. 6 externe Melder Externer Handauslöser (HAT 02) gemäß DIBt erforderlich Hekatron FSZ Kompakt – kleine Zentrale, große Wirkung Die FSZ Kompakt ist die kleinste vollwertige Hekatron-Feststellanlagenzentrale. Sie misst nur 128×36×46 mm und wiegt 102 g – das macht die Sturz-, Decken- oder Zwischendeckenmontage praktisch unsichtbar. Im Gegensatz zur RSZ Kompakt hat sie keinen integrierten Rauchschalter; bis zu 6 externe Brandmelder werden über den Stich-Eingang angeschlossen. Die FSZ Kompakt ist die richtige Wahl, wenn die Optik im Vordergrund steht und der Rauchschalter aus konstruktiven Gründen separat montiert wird – z. B. weil ein Sturzkasten verbaut ist, weil eine Decken-Position des Melders gewünscht wird oder weil die Anlage später erweitert werden soll. Technische Daten FSZ Kompakt EigenschaftWert Eingangsspannung230 V AC Ausgangsspannung24 V DC Ausgangsstrom460 mA Max. externe Melder6 Max. Magnete1 Stiche1-Stich-Betrieb Relais1 Wechsler potentialfrei (30 V DC / 1 A / 30 W) SchutzartIP 40 Temperaturbereich−20 bis +45 °C Abmessungen128 × 36 × 46 mm Gewicht102 g NormenEN 14637, VdS G 217098, DIBt Z-6.500-2394 Leistungsmerkmale Kleinste Hekatron-Zentrale – ideal für designorientierte Bauten Leitungsüberwachung per DIP 2, Alarmspeicher per DIP 1 1 Magnetausgang + 1 Relaisausgang 1 mehrfarbige LED (grün/gelb/rot) für Statusanzeige Zwischendeckenmontage möglich (außerhalb des Sichtbereichs) 180° gedrehte Montage möglich Komponenten für die Anlage FunktionKomponente Brandmelder (Pflicht extern)ORS 142 oder ORS 142 W SockelSockel 143 A MagnetTHM 425, THM 413, THM 439 AnkerplatteASS 65 oder AFS 65 Externer HATHAT 02 (Pflicht!) Achtung: Bei der FSZ Kompakt ist ein externer Handauslösetaster Pflicht – im Gerät selbst gibt es keinen integrierten Taster. Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Häufige Fragen zur FSZ Kompakt Was unterscheidet die FSZ Kompakt von der RSZ Kompakt?Die RSZ Kompakt hat einen integrierten Sturzrauchschalter – ideal als Komplettlösung. Die FSZ Kompakt braucht externe Melder, ist dafür flexibler in der Montage. Brauche ich wirklich einen externen HAT?Ja, gemäß DIBt-Vorgaben. Der HAT muss im Bedienbereich der Tür angebracht werden – z. B. HAT 02 oder eine DKT-Variante. Wie viele Melder im 1-Stich-Betrieb?Maximal 6 externe Brandmelder, ein 2-Stich-Betrieb ist nicht vorgesehen. Funktioniert die FSZ Kompakt auch im Funksystem 155 F?Indirekt: Das Funkmodul FM 155 F kann an die FSZ Kompakt angeschlossen werden – Funkmelder + Funkhandtaster sind dann nutzbar.

Top-Zentrale für komplexe Feststellanlagen mit hohen Anforderungen 900 mA Ausgangsstrom (mehr als doppelt so viel wie FSZ Basis), bis zu 24 Melder Integrierte Hupe 65 dB(A), 2 Relaisausgänge, externer Alarmeingang für BMZ/GLT Stille Schließung (DIP 6), 6 DIP-Schalter für umfangreiche Konfiguration Optional: ESM Pro Energiespeichermodul für Notstrombetrieb Hekatron FSZ Pro – die Top-Zentrale Die FSZ Pro ist die leistungsstärkste Hekatron-Feststellanlagenzentrale. Sie ist die richtige Wahl, wenn eine Anlage mehrere Magnete versorgen soll, mehr als 12 Melder braucht, an eine Brandmeldeanlage (BMZ) oder Gebäudeleittechnik (GLT) angebunden wird oder bei Netzausfall noch eine bestimmte Zeit weiterlaufen muss. Im Gegensatz zur FSZ Basis sind verbaut: 900 mA Ausgangsstrom, integrierte Hupe (65 dB(A) in 1 m, 60 s gepuffert), zwei potentialfreie Relais-Ausgänge, ein externer Alarmeingang sowie das Plug-in ESM Pro, das bei Bedarf direkt auf die Leiterplatte aufgesteckt wird – damit überbrückt die Anlage Netzausfälle und kann den Schließvorgang akustisch und über Relais signalisieren. Technische Daten FSZ Pro EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme234 mA Leistungsaufnahme53,8 VA Ausgangsspannung24 V DC Ausgangsstrom900 mA Hupe65 dB(A) in 1 m, 60 s gepuffert Relais2 Wechsler potentialfrei, max. 250 V AC / 30 V DC, max. 5 A SchutzartIP 30 / IP 65 (mit Kabelverschraubung) Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht477 g (522 g mit ESM Pro) GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, DIBt Z-6.500-2359, VdS Leistungsmerkmale 900 mA Ausgangsstrom – versorgt mehrere Haftmagnete und viele Melder gleichzeitig Bis zu 24 Brandmelder (12 pro Stich im 2-Stich-Betrieb mit LÜ) Integrierter HAT (50×50 mm), 180° drehbar montierbar Integrierte Hupe 65 dB(A) – 60 s netzunabhängig gepuffert 2 Relaisausgänge potentialfrei (250 V AC / 5 A) für GLT, Hupe extern, Optik Externer Alarmeingang für BMZ/GLT-Anbindung Stille Schließung (DIP 6) – HAT löst ohne Relais-Alarmweiterleitung aus ESM Pro Plug-in (optional) für Notstromversorgung Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142, TDS 247, ORS 155 F Funk via FM 155 F TürhaftmagnetTHM 425 (686 N), THM 425-1 (1.372 N), THM 439-Reihe TorsignalTSG 100 Torsignalgeber – Abschluss-Schließsignalisierung Handauslösung externHAT 02 NotstromversorgungESM Pro (Plug-in, exklusiv für FSZ Pro) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Komponenten einer kompletten Feststellanlage FunktionKomponente BranderkennungORS 142 (optisch) oder TDS 247 (Wärme) Sockel/KonsoleSockel 143 A oder Konsole K 143-S/K SteuerungFSZ Basis / FSZ Pro / FSZ Kompakt / RSZ Kompakt TürfeststellungTHM 425 oder THM 413 / THM 439 AnkerplatteASS 65 (zu THM 425) bzw. AFS 55 / AFS 65 HandauslösungHAT 02 (Pflicht bei FSZ Kompakt) WartungPrüfaerosol 918/5, Prüfbuch, Abnahmeschild Häufige Fragen zur FSZ Pro Wann lohnt sich die FSZ Pro statt FSZ Basis?Bei mehr als 12 Meldern, bei mehreren Magneten, bei BMZ/GLT-Anbindung, bei Notstromforderung oder wenn die Hupe und der zweite Relaisausgang gebraucht werden. Was bringt das ESM Pro?Notstromversorgung – nach Netzausfall puffert es entweder alle Ausgänge max. 3 s (DIP 5 OFF) oder die 24-V-Versorgung bis zur Entladung (DIP 5 ON, ca. 25 s bei 6×ORS + 1×ROLP). Was ist „Stille Schließung"?DIP 6 ON: HAT löst die Tür ohne Relais-Alarmweiterleitung an die GLT aus. Sinnvoll bei Routinen, in denen der Alarmpfad nicht aktiv werden soll. Wie wird die FSZ Pro montiert?Identisch zur FSZ Basis – Aufputz Wand/Decke, im Schaltschrank oder auf Hutschiene 35 mm (mit Adapter). Lochbild 128×128 mm. Externe BMZ-Anbindung?Ja – über den Alarmeingang AL_IN+/AL_IN−. Die BMZ kann die FSZ Pro auslösen, parallel zur Branderkennung über die ORS-Stiche.

All-in-One-Lösung: Rauchschalter + Netzgerät + Auslösung in einem Gehäuse Integrierter Sturzrauchschalter ORS 142 W-RSZ erkennt Rauch direkt am Türsturz Für 1 Tür mit integrierter Türschließer-Feststellung – meistverwendete Hekatron-Komplettlösung Ersetzt die alte RSZ 142, voll abwärtskompatibel Integrierter Prüf- und Resettaster, EN 14637, DIBt Z-6.500-2393 Hekatron RSZ Kompakt – Komplettlösung für 1 Tür Die RSZ Kompakt ist die kompakteste Komplettlösung von Hekatron. Sie vereint Rauchschalter, Netzgerät und Auslösevorrichtung in einem Gehäuse, das direkt am Türsturz montiert wird. Der integrierte Sturzrauchschalter ORS 142 W-RSZ detektiert Rauch nach EN 54-7 ohne externen Melder. Ideal für 1 Tür mit Türschließer und integrierter Feststellung – z. B. eine zentrale Brandschutzabschluss-Tür im Treppenhaus, Korridor oder Nebenraum. Spart Platz, Verkabelung und Sockelmontage. Eine externe Erweiterung um zusätzliche ORS-Melder ist über die Stiche möglich. Technische Daten RSZ Kompakt EigenschaftWert Eingangsspannung230 V AC Ausgangsspannung24 V DC Ausgangsstrommax. 435 mA Integrierter SturzrauchschalterORS 142 W-RSZ (EN 54-7, 74±8 °C Temperaturschwelle) Stichemax. 2 (mit/ohne Leitungsüberwachung) Max. Leitungslänge30 m Relais1 Wechsler potentialfrei (30 V DC / 1 A / 30 W) SchutzartIP 40 SchutzklasseII Temperaturbereich−20 bis +45 °C Abmessungen36 × 250 × 50 mm (inkl. Oberteil) Gewicht212 g NormenEN 14637, DIBt Z-6.500-2393, VdS Leistungsmerkmale Integrierter Sturzrauchschalter – kein externer ORS, kein separater Sockel nötig Austauschanzeige nach 8,2 Jahren (DIN 14677) Messkammerüberwachung + Alarmschwellennachführung Zuschaltbare Alarmspeicherung (Steckbrücke J1) Zuschaltbare Leitungsüberwachung nach DIN EN 14637 Zuschaltbarer 2-Stich-Betrieb Integrierter Prüf- und Resettaster Montage: Wand, Sturz, Türzarge (180° drehbar), Made in Germany Komponenten der Anlage FunktionKomponente Branderkennungintegriert (ORS 142 W-RSZ) Optionale externe MelderORS 142, TDS 247 (über Stiche) TürhaftmagnetTHM 425 (686 N) + ASS 65 (am häufigsten) Externer HAT (optional)HAT 02 WartungPrüfaerosol 918/5, Prüfbuch, Abnahmeschild Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Häufige Fragen zur RSZ Kompakt Wann RSZ Kompakt, wann FSZ Kompakt?RSZ Kompakt: 1 Tür, Sturzrauchschalter integriert. FSZ Kompakt: 1 Tür, externer Rauchschalter mit Sockel. Lässt sich die RSZ Kompakt erweitern?Ja, über die zwei Stiche können bis zu 2 externe ORS oder TDS angeschlossen werden – sinnvoll z. B. bei tiefen Türleibungen oder hohen Decken. Was bedeutet „abwärtskompatibel zur RSZ 142"?Wenn eine bestehende Anlage mit RSZ 142 ausgestattet ist, kann sie 1:1 gegen die RSZ Kompakt getauscht werden – Verkabelung und Bohrlöcher passen. Wann ist der Tausch fällig?Der integrierte Sturzrauchschalter zeigt nach 8,2 Jahren Austauschbedarf an (DIN 14677). Wechsel des Kopfes über ORS 142 W. Welche Magnete?Standard: THM 425 mit ASS 65. Bei Sanierung/schiefer Tür auch THM 439 mit AFS 55, oder THM 413 für Bodenmontage.

Kragarmkonsole für die Montage von Rauch- und Thermoschaltern in hohen Räumen Speziell für Decken-Sturz-Abstände > 5 m nach DIBt-Anwendungsrichtlinie Robuste Wandbefestigung, Schalter ragt waagerecht in den Raum Geeignet für Empfangshallen, Industriegebäude, Treppenhäuser Kompatibel zum Sockel 143 A für trockene Räume Konsole K 143-K – für hohe Räume Bei einer Deckenhöhe oder einem Sturz-Abstand von mehr als 5 m verlangt die DIBt-Anwendungsrichtlinie eine waagerechte Anbringung des Rauchschalters auf einer Kragarmkonsole. Die Hekatron K 143-K ist genau dafür gebaut: Sie wird an der Wand befestigt, der Schalter sitzt am Ende des Kragarms und detektiert in der korrekten Distanz zur Tür. Typische Einsatzorte sind Empfangshallen, Industriegebäude, Treppenhäuser oder hohe Lagerhallen. In Verbindung mit Sockel 143 A einsetzen. K 143-K vs. K 143-S KonsoleEinsatzLänge K 143-K (Kragarm)Räume > 5 m Sturzabstandlang K 143-S (Sturz)Standard-Sturzmontagekurz Häufige Fragen zur Konsole K 143-K Wann ist die Kragarmkonsole vorgeschrieben?Bei Decken-/Sturzhöhen über 5 m – das schreibt die DIBt-Anwendungsrichtlinie für Feststellanlagen vor. Welcher Sockel passt?Sockel 143 A für trockene Räume. Welcher Melder?Hekatron ORS 142 oder TDS 247. Wie wird die Konsole befestigt?Mit Dübeln und Schrauben an der Wand. Lochbild und Bohrschablone der Konsole prüfen, in tragfähigen Untergrund (Massivwand) verankern.

BEARING HINGE Verstellbares 90° Torband mit Lager Das Torband BEARING HINGE wird paarweise angeboten. Gelagertes BEARING HINGE Torband von Locinox aus Edelstahl für Tore mit Antrieb. Das Torband ist in der Höhe und in der Breite verstellbar . Speziell entwickelt für Tore mit Antrieb Edelstahl Gehäuse Oberes Torband mit Edelstahl Kugellager 22 mm in der Höhe verstellbar 35 mm in der Breite verstellbar Inklusiv Schweißplatte für 40 x 40 mm, 50 x 50 mm Profile Kann als oberes oder unteres Torband verwendet werden Material & Farbauswahl: Edelstahl Ausführungen: Art.-Nr. Merkmale Material/Oberfläche BEARING-HINGE mit Edelstahl Kugellager Edelstahl Lieferumfang:- 1 Paar Verstellbares 90° Torband - BEARING HINGE - Locinox

Druckknopftaster (grau) mit Sicherung gegen unbeabsichtigtes Auslösen Verhindert versehentliches Schließen der Tür – ideal für öffentliche Bereiche Sichtbare Beschriftung „Tür schließen" / „Tor schließen" Kompatibel mit allen Hekatron-Zentralen (RSZ / FSZ Kompakt / Basis / Pro) Robuste Aufputz-Bauform DKT 02 grau – Druckknopftaster mit Sicherung Der DKT 02 in grau ist eine spezielle Variante des Handauslösetasters, die ein versehentliches Schließen der Brandschutztür verhindert. Statt einer einfachen Drucktaste sitzt der Auslösepunkt hinter einer Glasscheibe oder einem Schlüsselverschluss – der Taster kann nicht aus Versehen gedrückt werden. Sinnvoll überall dort, wo Personen- oder Publikumsverkehr auf die Tür treffen kann – Eingangsbereiche, Schulflure, Krankenhausgänge, Kindergärten. Die grau Farbgebung sorgt für gute Sichtbarkeit und unterscheidet die Auslösefunktion von normalen Schaltern. Verfügbare Farben Der DKT 02 ist in drei Farben verfügbar – die Farbwahl orientiert sich häufig am Sicherheits- oder Designkonzept des Gebäudes: gelb – Signalfarbe für Notbedienung grau – neutrale Bauform für moderne Innenarchitektur orange – Akzentfarbe / Industriebereich Häufige Fragen zum DKT 02 Wann DKT 02 statt HAT 02?Wenn die Auslösestelle vor versehentlichem Schließen geschützt werden muss – z. B. an gut zugänglichen Wänden im öffentlichen Bereich. Wie wird unbeabsichtigtes Auslösen verhindert?Durch eine Glasscheibe oder einen Schlüsselverschluss vor dem eigentlichen Taster. Kompatibel zu welchen Zentralen?Allen Hekatron-Zentralen – RSZ Kompakt, FSZ Kompakt/Basis/Pro. Aufputz oder Unterputz?Aufputz-Bauform, robuste Konstruktion.

Druckknopftaster (gelb) mit Sicherung gegen unbeabsichtigtes Auslösen Verhindert versehentliches Schließen der Tür – ideal für öffentliche Bereiche Sichtbare Beschriftung „Tür schließen" / „Tor schließen" Kompatibel mit allen Hekatron-Zentralen (RSZ / FSZ Kompakt / Basis / Pro) Robuste Aufputz-Bauform DKT 02 gelb – Druckknopftaster mit Sicherung Der DKT 02 in gelb ist eine spezielle Variante des Handauslösetasters, die ein versehentliches Schließen der Brandschutztür verhindert. Statt einer einfachen Drucktaste sitzt der Auslösepunkt hinter einer Glasscheibe oder einem Schlüsselverschluss – der Taster kann nicht aus Versehen gedrückt werden. Sinnvoll überall dort, wo Personen- oder Publikumsverkehr auf die Tür treffen kann – Eingangsbereiche, Schulflure, Krankenhausgänge, Kindergärten. Die gelb Farbgebung sorgt für gute Sichtbarkeit und unterscheidet die Auslösefunktion von normalen Schaltern. Verfügbare Farben Der DKT 02 ist in drei Farben verfügbar – die Farbwahl orientiert sich häufig am Sicherheits- oder Designkonzept des Gebäudes: gelb – Signalfarbe für Notbedienung grau – neutrale Bauform für moderne Innenarchitektur orange – Akzentfarbe / Industriebereich Häufige Fragen zum DKT 02 Wann DKT 02 statt HAT 02?Wenn die Auslösestelle vor versehentlichem Schließen geschützt werden muss – z. B. an gut zugänglichen Wänden im öffentlichen Bereich. Wie wird unbeabsichtigtes Auslösen verhindert?Durch eine Glasscheibe oder einen Schlüsselverschluss vor dem eigentlichen Taster. Kompatibel zu welchen Zentralen?Allen Hekatron-Zentralen – RSZ Kompakt, FSZ Kompakt/Basis/Pro. Aufputz oder Unterputz?Aufputz-Bauform, robuste Konstruktion.

Druckknopftaster (orange) mit Sicherung gegen unbeabsichtigtes Auslösen Verhindert versehentliches Schließen der Tür – ideal für öffentliche Bereiche Sichtbare Beschriftung „Tür schließen" / „Tor schließen" Kompatibel mit allen Hekatron-Zentralen (RSZ / FSZ Kompakt / Basis / Pro) Robuste Aufputz-Bauform DKT 02 orange – Druckknopftaster mit Sicherung Der DKT 02 in orange ist eine spezielle Variante des Handauslösetasters, die ein versehentliches Schließen der Brandschutztür verhindert. Statt einer einfachen Drucktaste sitzt der Auslösepunkt hinter einer Glasscheibe oder einem Schlüsselverschluss – der Taster kann nicht aus Versehen gedrückt werden. Sinnvoll überall dort, wo Personen- oder Publikumsverkehr auf die Tür treffen kann – Eingangsbereiche, Schulflure, Krankenhausgänge, Kindergärten. Die orange Farbgebung sorgt für gute Sichtbarkeit und unterscheidet die Auslösefunktion von normalen Schaltern. Verfügbare Farben Der DKT 02 ist in drei Farben verfügbar – die Farbwahl orientiert sich häufig am Sicherheits- oder Designkonzept des Gebäudes: gelb – Signalfarbe für Notbedienung grau – neutrale Bauform für moderne Innenarchitektur orange – Akzentfarbe / Industriebereich Häufige Fragen zum DKT 02 Wann DKT 02 statt HAT 02?Wenn die Auslösestelle vor versehentlichem Schließen geschützt werden muss – z. B. an gut zugänglichen Wänden im öffentlichen Bereich. Wie wird unbeabsichtigtes Auslösen verhindert?Durch eine Glasscheibe oder einen Schlüsselverschluss vor dem eigentlichen Taster. Kompatibel zu welchen Zentralen?Allen Hekatron-Zentralen – RSZ Kompakt, FSZ Kompakt/Basis/Pro. Aufputz oder Unterputz?Aufputz-Bauform, robuste Konstruktion.

Optischer Rauchschalter nach EN 54-7 für Feststellanlagen Weltweit meistverkaufter Schalter dieser Art – in allen DIBt-Bauartgenehmigungen gelistet Verschmutzungskompensation, Multi-Betriebszustandsanzeige (grün/gelb/rot) Revisionsanzeige nach DIN 14677 – Austausch nach 8 Jahren Sockel separat: 143 A / 143 AF / 143 W / 143 UH – je nach Montagesituation Optischer Rauchschalter ORS 142 Der ORS 142 ist der Standard-Rauchschalter für Feststellanlagen an Brand- und Rauchschutzabschlüssen. Er erkennt Schwel- und offene Brände nach dem Streulichtprinzip (EN 54-7) und löst über einen potentialfreien Öffner die angeschlossene Hekatron-Zentrale aus. Made in Germany. Mit Verschmutzungskompensation für die zwei- bis dreifache Standzeit zwischen Wartungen, integrierter Messkammerüberwachung und mehrfarbiger Zustandsanzeige für die schnelle Sichtdiagnose. Technische Daten EigenschaftWert FunktionsprinzipStreulicht (Tyndall-Effekt) Ansprechschwelle Rauchnach EN 54-7 Ansprechschwelle Temperatur70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVss Restwelligkeit) Stromaufnahme Ruhemax. 22 mA RelaisÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Temperaturbereich−30 bis +60 °C Gewicht82 g AbmessungenØ 80 × H 33 mm Farbeweiß (RAL 9010) StandzeitAustausch nach 8 Jahren (DIN 14677) Leistungsmerkmale Verschmutzungskompensation – verlängert die Standzeit zwischen Wartungen Messkammerüberwachung – Eigendiagnose ohne externes Prüfen Multi-LED grün/gelb/rot für Betrieb, Verschmutzung, Alarm RS-Bus-Anschluss – Anbindung an RZA 142 Sammelanzeige (bis 20 Melder) Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Zentrales-übergreifend kompatibel mit dormakaba, GEZE, Dictator, ECO Schulte u.a. Steuergeräten Welcher Sockel passt zum ORS 142? SockelMontageBereichSchutzart Sockel 143 AAufputz Decke/Sturztrockene RäumeIP 42 Sockel 143 AFAufputz Decke/SturzFeuchträumeIP 42 mit Dichtung Sockel 143 WWandtrockene RäumeIP 42 Sockel 143 UHUnterputz / Hohldecketrockene RäumeIP 42 Konsole K 143-SSturzmontagefür hohe Räume– Konsole K 143-KWand > 5 m HöheKragarmmontage– Alle Sockel passen mechanisch zum ORS 142 und TDS 247. Magnet zur Leitungsüberwachung ist im Sockel integriert (Ersatz: Magnetset Leitungsüberwachung VE10). Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Zubehör & Wartung Magnetset Leitungsüberwachung VE10 – Ersatzmagnete für die Leitungsüberwachung im Sockel Hekatron Prüfaerosol 918/5 – jährliche Funktionsprüfung nach DIN 14677 HAT 02 – externer Handauslösetaster Häufige Fragen zum ORS 142 Welcher Sockel ist der richtige?143 A für trockene Decken-/Sturzmontage, 143 AF für Feuchträume, 143 W für Wandmontage, 143 UH für Unterputz/Hohldecke. Konsolen K 143-S/K für tiefe Räume. Wann ist der Wechsel fällig?Spätestens nach 8 Jahren – Pflicht nach DIN 14677. Die Multi-LED zeigt die Revisionsnotwendigkeit per gelbem Wechselblinken an. Welche Zentralen sind freigegeben?Alle Hekatron-Zentralen sowie zugelassene Steuergeräte anderer Hersteller (dormakaba, GEZE, Dictator, ECO Schulte, Tormax, Record etc.). Was leistet die Verschmutzungskompensation?Die Schwelle wird automatisch der schleichenden Verschmutzung angepasst – die Standzeit zwischen Wartungen verdoppelt bis verdreifacht sich. Darf der ORS 142 auf Fluchtwegen eingesetzt werden?Ja – im Gegensatz zum TDS 247 ist der ORS 142 für Flucht- und Rettungswege ausdrücklich freigegeben.

Aufputz-Montagesockel für Decken- oder Sturzmontage Für Rauchschalter ORS 142 und Thermoschalter TDS 247 Schutzart IP 42, Farbe weiß ähnlich RAL 9010 Mit integriertem Magnet zur Leitungsüberwachung Kabeleinführung max. 9 mm Montagesockel 143 A – Standard für trockene Räume Der Hekatron Sockel 143 A ist die Standard-Aufputzdose für die Hekatron-Rauch- und Thermoschalter. Er wird an Decke oder Sturz montiert; der Melder rastet von unten ein. Der eingebaute Magnet im Sockel aktiviert die integrierte Leitungsüberwachung des ORS 142 – sofern an der Zentrale die LÜ aktiv ist. Geeignet für trockene Innenräume. Für Feuchträume die 143 AF-Variante mit Dichtung wählen. Technische Daten EigenschaftWert MontageAufputz, Decke oder Sturz SchutzartIP 42 Kabeleinführungmax. 9 mm Durchmesser Magnet für LÜintegriert Farbeweiß, ähnlich RAL 9010 KompatibelORS 142, TDS 247, ORS 142 AT RetroFit Sockel 143 – Übersicht SockelMontageBereich 143 A (dieses Produkt)Aufputz Decke/Sturztrockene Räume 143 AFAufputz Decke/SturzFeuchträume 143 WWandtrockene Räume 143 UHUnterputz / Hohldecketrockene Räume Konsolen für hohe Räume Bei Räumen über 5 m Höhe oder bei hohen Decken-Sturz-Abständen reicht der Sockel allein nicht – dort werden Konsolen eingesetzt: Konsole K 143-S – Sturzmontage, robust Konsole K 143-K – Kragarmmontage über 5 m, Wandbefestigung Häufige Fragen zum Sockel 143 A Wozu der Magnet im Sockel?Er aktiviert beim Einrasten des Melders die integrierte Leitungsüberwachung des ORS 142 – die Zentrale erkennt Fehler in der Verkabelung und meldet sie als Störung. Welche Melder passen?ORS 142, ORS 142 AT RetroFit und TDS 247. Sockel 143 A oder 143 AF?143 A für trockene Räume, 143 AF für Feuchträume mit Spritzwasser oder Kondensat. Wartung?Sockel ist wartungsfrei. Bei Meldertausch nach 8 Jahren bleibt der Sockel meist erhalten – wenn das Magnetset altert, gibt es Ersatz unter Magnetset Leitungsüberwachung VE10.

Standard-Feststellanlagen-Zentrale – die meistverwendete Hekatron-Zentrale Stromversorgung, Steuerung, integrierter Handauslösetaster (50×50 mm), Alarmspeicher und Resettaster in einem Bis zu 12 Melder, 1-Stich oder 2-Stich-Betrieb (DIP) 400 mA Ausgangsstrom, 1 Relaisausgang, IP 30/65 (mit Kabelverschraubung) Made in Germany, EN 14637, DIBt Z-6.500-2427 Hekatron FSZ Basis – die Standard-Zentrale Die FSZ Basis ist die meistverwendete Feststellanlagenzentrale von Hekatron. In einem 146×146 mm-Gehäuse stecken alle Bauteile, die für eine konforme Feststellanlage gebraucht werden: primärgetaktetes Schaltnetzteil mit 24 V DC und 400 mA Ausgang, Steuerlogik, ein integrierter Handauslösetaster (50×50 mm mit Einschubstreifen „Tür/Tor schließen"), Alarmspeicher, Resettaster und ein potentialfreier Wechslerelais-Ausgang. Die Zentrale steuert bis zu 12 Brandmelder (ORS 142, TDS 247) und einen Türhaftmagneten – wahlweise im 1-Stich oder 2-Stich-Betrieb mit Leitungsüberwachung nach EN 14637. Bei Netzausfall fällt der Magnet stromlos, die Tür schließt durch den Türschließer (Fail-Safe). Technische Daten FSZ Basis EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme80 mA Leistungsaufnahme18,4 VA Ausgangsspannung24 V DC Ausgangsstrom400 mA Restwelligkeit200 mVss Relais1 Wechsler, max. 250 V AC oder 30 V DC, max. 5 A SchutzartIP 30 (Rückseite) / IP 65 (mit Kabelverschraubung) SchutzklasseII mit Funktionserdung Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht420 g GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, VdS G 213091, DIBt Z-6.500-2427 Leistungsmerkmale Integrierter Handauslösetaster 50×50 mm – externer HAT optional Integrierter Resettaster 3 DIP-Schalter für Leitungsüberwachung, Stichbetrieb, Alarmspeicher Flexible Kabeleinführung (Rückseite IP 30 oder oben/unten IP 65 mit 3×M16 + 1×M20) 3 Status-LEDs grün (Betrieb), rot (Alarm), orange (Störung) – mit Blinkcodes Montage: Aufputz Wand/Decke, Schaltschrank oder Hutschiene 35 mm (jeweils mit Adapter) Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142 (optisch), TDS 247 (Wärme) Handauslösung externHAT 02 TürhaftmagnetTHM 425 (686 N), THM 413 (490 N), THM 439-Reihe AnkerplatteASS 65 oder AFS 65 (zum THM 425) FunkanbindungORS 155 F Funkset via Funkmodul FM 155 F AbschlussmodulAM 142 (bei aktiver Leitungsüberwachung) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) FSZ Basis vs. FSZ Pro Wenn die Anlage hohe Anforderungen hat (BMZ-Anbindung, Notstromversorgung, Hupe, mehr Melder, 2 Relaisausgänge), führt der Weg zur FSZ Pro. Die FSZ Basis bleibt die richtige Wahl für Standard-Feststellanlagen mit bis zu 12 Meldern. Häufige Fragen zur FSZ Basis Brauche ich einen externen Handauslösetaster?Optional. Der HAT ist bereits integriert (50×50 mm). Externe Taster wie der HAT 02 sind nur bei abweichenden Bedienpositionen sinnvoll. Notstrom?Die FSZ Basis hat keine Notstromversorgung. Bei Netzausfall schließt die Tür sicher (Fail-Safe). Wer Notstrom braucht, nimmt die FSZ Pro mit ESM Pro Modul. Wie viele Melder pro Stich?Mit Leitungsüberwachung 12 pro Stich (DIBt). Im 2-Stich-Betrieb 12 pro Stich frei verteilbar. Welche Hutschiene?Standard-DIN-Hutschiene 35 mm – für die Schaltschrankmontage gibt es einen separaten Adapter. Welche LED bedeutet was?Grün = Betrieb. Rot = Alarm (Brand erkannt oder HAT). Orange = Störung mit Blinkcode (Schleifenfehler, Übertemperatur, Überstrom).

Tür-/Torhaftmagnet, runde Bauform Ø 65 mm Haftkraft 686 N bei 24 V DC, Stromaufnahme 63 mA Verdeckte Anschlussklemmen, Freilaufdiode + Verpolschutz Passende Ankerplatten: ASS 65 (flach) oder AFS 65 (Winkel) Universell einsetzbar – in allen DIBt-Bauartgenehmigungen gelistet Türhaftmagnet THM 425 für Tür und Tor Der THM 425 ist die runde Standard-Bauform für Brand- und Rauchschutzabschlüsse. Mit 686 N Haftkraft hat er deutlich mehr Reserven als der THM 413 – dadurch eignet er sich auch für stärker eingestellte Türschließer, für Außentüren oder für den Toreinsatz mit moderater Schließkraft. Die runde Form mit verdeckten Anschlussklemmen wirkt zurückhaltend und passt auf praktisch jede Wandsituation. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an Hekatron-Zentralen. Bei stromlosem Zustand (Alarm, Netzausfall, Handauslösung) gibt der Magnet die Ankerplatte frei, die Tür schließt durch den Türschließer. Technische Daten EigenschaftWert MontageortWand, optional Boden Haftkraft686 N Betriebsspannung24 V DC Stromaufnahme63 mA MagnetdurchmesserØ 65 mm SchutzartIP 40 Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz Passende AnkerplattenASS 65 (flach) oder AFS 65 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung Magnet-Ankerplatten-Zuordnung Die Größe der Ankerplatte muss zum Magneten passen. Bei abweichendem Wandwinkel oder bei Sanierung mit nicht fluchtender Tür empfiehlt sich die flexible Winkelplatte AFS: MagnetStandard-PlatteWinkelplatteSchwenkbereich AFS THM 413 / 439ASS 55AFS 55±60° THM 425ASS 65AFS 65±60° THM 425-1ASS 75AFS 75±60° Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Häufige Fragen zum THM 425 Wann THM 425 statt THM 413 oder 439?Wenn Sie mehr Haftreserve brauchen oder einen runden, kompakten Magneten ohne schwenkbaren Arm einsetzen wollen. Für Sanierungen mit ungünstigen Wand-Tür-Geometrien ist allerdings der THM 439 mit schwenkbarem Kopf flexibler. Geht der THM 425 auch für Brandschutztore?Ja, für Drehflügeltore mit moderater Schließkraft. Bei größeren Toren oder Schiebetoren empfehlen wir den THM 425-1 mit 1.372 N. Welche Ankerplatte ist sinnvoller, ASS 65 oder AFS 65?ASS 65 für Standard-Einbau (Tür und Wand fluchten). AFS 65 immer dann, wenn Tür und Wand schräg zueinander stehen, z. B. bei Bestandsbauten oder T-Anschlüssen. Welche Zentrale steuert den THM 425?Alle Hekatron-Zentralen – FSZ Basis/Pro/Kompakt sowie RSZ Kompakt. Den Strombedarf (63 mA) bei der Auslegung des Strombudgets der Zentrale berücksichtigen. Was leistet die Freilaufdiode?Sie lädt die Induktionsenergie der Spule beim Abschalten kurz und schützt damit die Schaltrelais der Zentrale. Verlängert die Lebensdauer der gesamten Anlage.

Aufputz-Sockel zur Wandmontage – speziell für Sturzmelder Für ORS 142 und TDS 247 in trockenen Räumen Mit Magnet zur Leitungsüberwachung Klassischer Einbau über dem Türsturz, ohne Zwischenkonsole Robuste Aufnahme, einfache Verkabelung über seitliche Kabeleinführung Sockel 143 W für Sturzmontage Der Sockel 143 W ist die Wand-Variante der 143-Sockel-Reihe. Er wird klassisch über dem Türsturz angebracht, sodass der ORS 142 bzw. TDS 247 horizontal nach unten zeigt – die typische Position für Sturzmelder einer Feststellanlage. Unterschied zum 143 A: das Gehäuse ist für die seitliche Wandbefestigung optimiert. Wann Sockel 143 W? SituationSockel Direkt an der Decke143 A Über dem Türsturz an der Wand143 W Hohe Decke / KragarmmontageKonsole K 143-K Sturzmontage mit KonsoleKonsole K 143-S Häufige Fragen zum Sockel 143 W Wofür ist der 143 W gedacht?Für die klassische Sturzmontage über der Tür – Melder zeigt nach unten, Sockel sitzt direkt an der Wand. Welche Melder passen?ORS 142 und TDS 247. Was, wenn die Wand zu hoch ist?Bei Räumen mit hohem Sturz oder über 5 m Deckenhöhe ist eine Konsole erforderlich – K 143-K für Kragarm, K 143-S für Sturz mit Verlängerung.

Ankerplatte Ø 65 mm mit Schockabsorber (Federpuffer) Federelement federt harte Stöße beim Aufprall ab – schont Tür und Wand Passt zum THM 425 (Wand, 686 N) Robuste Stahl-Konstruktion, Magnetfläche feinbearbeitet Ankerplatte ASS 65 mit Schockabsorber Die ASS 65 ist mehr als eine flache Ankerplatte: ein integrierter Federpuffer (Schockabsorber) federt den Aufprall der Tür am Magneten ab. Vor allem bei stark eingestellten Türschließern oder schwereren Türblättern entlastet das den Türschließer, schützt die Türkante und verhindert Klopfgeräusche an Wand und Magnet. Die Magnetfläche ist feinbearbeitet – in Verbindung mit dem THM 425 stehen die vollen 686 N Haftkraft zur Verfügung. Befestigung am Türblatt mit beiliegenden Schrauben. Technische Daten EigenschaftWert DurchmesserØ 65 mm Bauformflache Standardplatte mit Federpuffer Schwenkbereich±20° Schockabsorberintegrierter Federpuffer MaterialStahl, verzinkt Passender MagnetTHM 425 (686 N) ASS 65 vs. AFS 65 KriteriumASS 65AFS 65 Bauformflach mit FederpufferWinkel mit Gelenk Stoßdämpfungja (Schockabsorber)nein Schwenkbereich±20°±60° EinsatzStandard-Tür planschiefe Türsituation Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Häufige Fragen zur ASS 65 Was bringt der Schockabsorber?Er federt den Aufprall der Tür am Magneten ab – schont Tür, Wand und Türschließer, vermeidet harte Klopfgeräusche bei jedem Andockvorgang. Welcher Magnet passt zur ASS 65?Der THM 425. Für den THM 425-1 (Ø 70 mm) wird die ASS 75 benötigt. ASS 65 oder AFS 65?Bei planer Tür mit hoher Schließkraft → ASS 65 (Schockabsorber). Bei schiefer Tür/Wand-Situation → AFS 65 (Schwenkbereich). Welche Hekatron-Zentrale?Alle – FSZ Basis, FSZ Pro, FSZ Kompakt sowie RSZ Kompakt. Strombedarf des THM 425 (63 mA) bei der Auslegung berücksichtigen.
