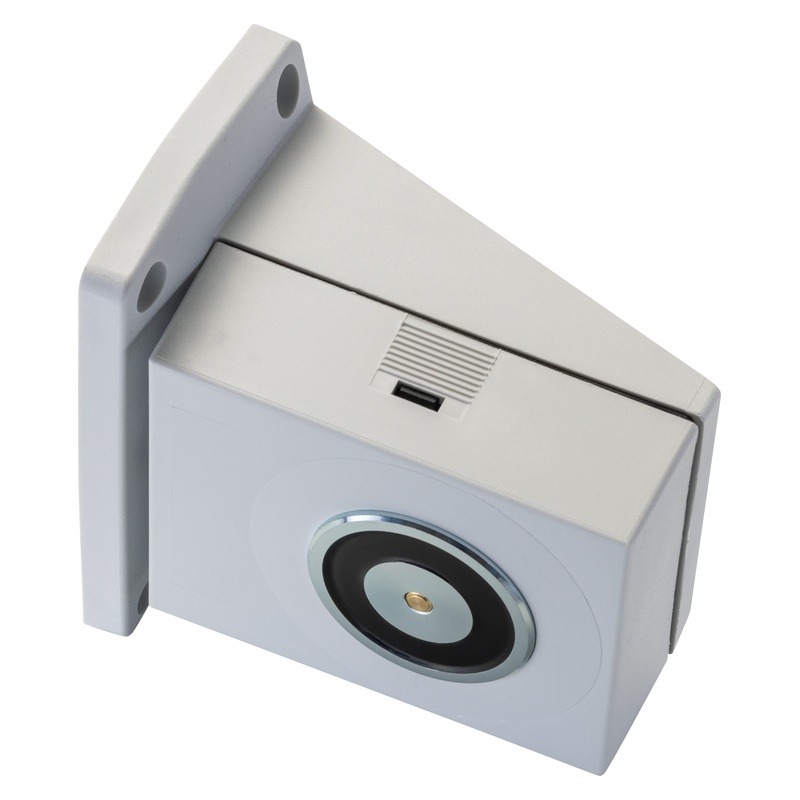

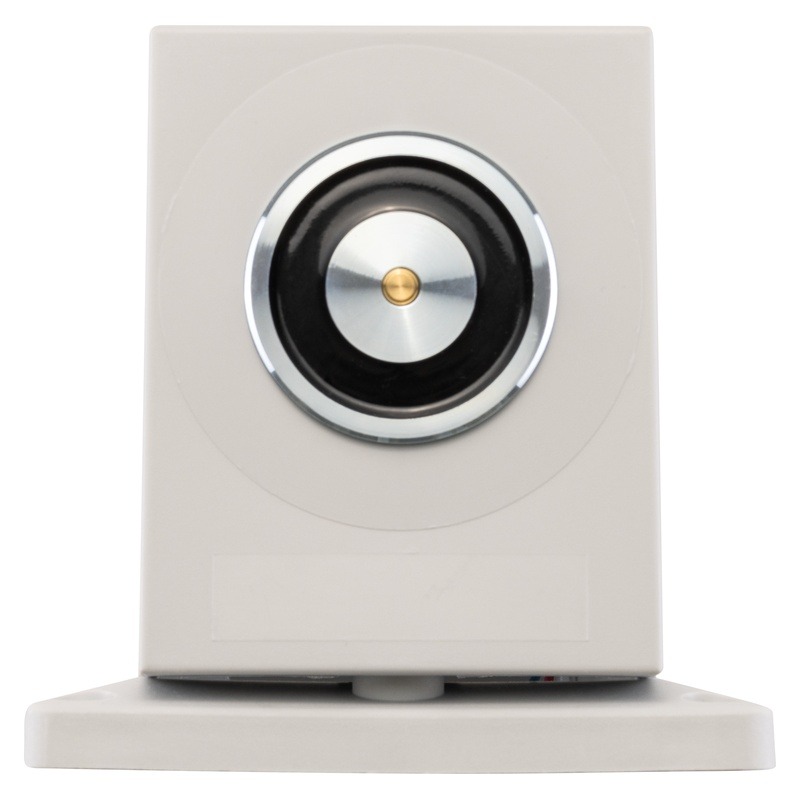

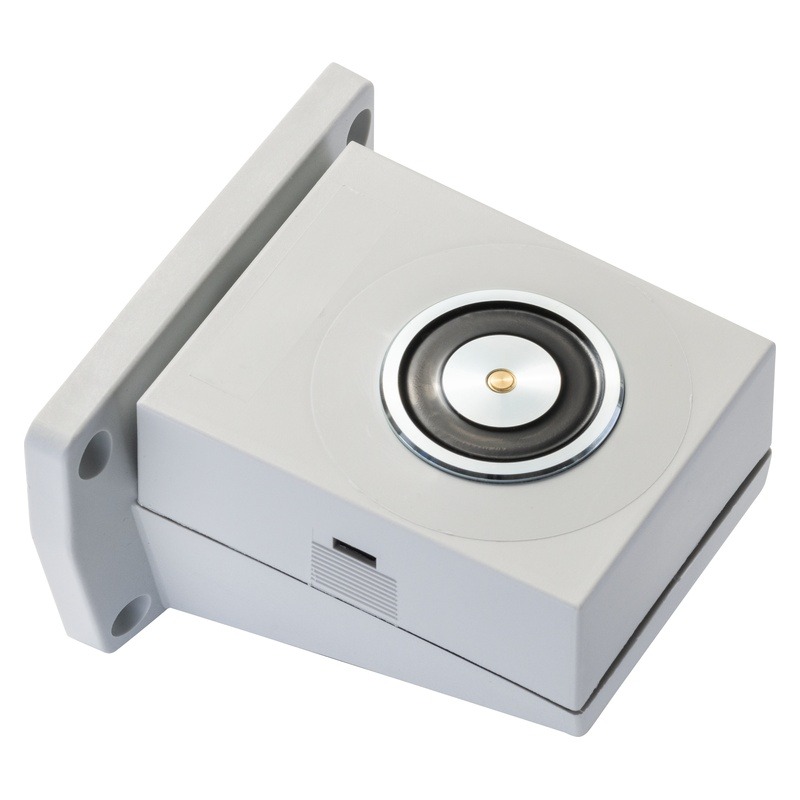

Hekatron THM 413 Türhaftmagnet

Tor-Haftmagnet mit hoher Haftkraft (1.372 N) Magnetdurchmesser Ø 70 mm, baugleich mit THM 425, aber stark dimensioniert Für schwere Brandschutztore und stark eingestellte Türschließer Passende Ankerplatte: AFS 75 als Winkelplatte (Standard ASS 75 separat) Verdeckte Klemmen, Verpolschutz, Freilaufdiode Tor-Haftmagnet THM 425-1 mit 1.372 N Der THM 425-1 ist die verstärkte Variante des THM 425. Mit 1.372 N Haftkraft und einem auf 70 mm vergrößerten Magnetdurchmesser ist er die richtige Wahl, wenn Standard-Türhaftmagnete an ihre Grenzen kommen: schwere Drehflügeltore, Schiebetore mit Auflaufkraft oder Türschließer, die für hohe Schließklasse (z. B. EN 7) eingestellt sind. Trotz der höheren Haltekraft bleibt der Magnet kompakt und zurückhaltend. Verdeckte Anschlussklemmen, Freilaufdiode und Verpolschutz wie beim THM 425. Versorgung über jede Hekatron-Zentrale. Technische Daten EigenschaftWert Haftkraft1.372 N Betriebsspannung24 V DC MagnetdurchmesserØ 70 mm Bauformrund, verdeckte Klemmen SchutzartIP 40 SchutzelementeFreilaufdiode + Verpolschutz Passende Ankerplatte (Winkel)AFS 75 Passende Ankerplatte (Standard)ASS 75 (separat erhältlich) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung Wann THM 425, wann THM 425-1? KriteriumTHM 425THM 425-1 Haftkraft686 N1.372 N MagnetdurchmesserØ 65 mmØ 70 mm StandardplatteASS 65ASS 75 WinkelplatteAFS 65AFS 75 EinsatzTüren, leichte ToreSchwere Tore, hohe Schließklasse Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Häufige Fragen zum THM 425-1 Wofür brauche ich die höhere Haftkraft?Bei Brandschutztoren mit großen Flügeln, bei Türschließern in hoher EN-Schließklasse oder wenn Wind-/Sogkräfte am Magneten ziehen. Passt eine ASS 65 auch zum THM 425-1?Nein. Ankerplatte und Magnet müssen vom Durchmesser zueinander passen. Für den 70-mm-Magneten zwingend ASS 75 oder AFS 75. Ist der THM 425-1 stromsparender als zwei kleine Magnete?Ja – ein THM 425-1 zieht weniger Strom als zwei parallel geschaltete THM 425. Wichtig für das Strombudget kleinerer Zentralen wie der FSZ Kompakt. Welche Zentrale ist sinnvoll für Tor-Anwendungen?Wir empfehlen die FSZ Basis oder FSZ Pro. Die FSZ Pro hat zusätzlich den Anschluss für den TSG 100 Torsignalgeber, der den Schließvorgang akustisch und optisch ankündigt. Wie lange hält der Magnet?Bei normalem Betrieb über 20 Jahre. Wartung jährlich nach DIN 14677, Sichtprüfung der Ankerfläche bei jedem Servicedurchgang.

Schwenkbarer Türhaftmagnet mit verdeckten Klemmen (kurze Bauform) Auslegerlänge 185 mm, Haftkraft 490 N, 24 V DC Magnetkopf 360° drehbar – ideal bei nicht fluchtender Tür/Wand Passende Ankerplatten: ASS 55 (flach) oder AFS 55 (Winkel) Wandabstand bis ca. 16 cm — Standard-Türleibung, Magnet sitzt direkt an der Wand. Auslegerhaftmagnet THM 439/185 Der Hekatron THM 439/185 ist die schwenkbare Version mit 185 mm langem Ausleger. Wird der Türhaftmagnet nicht direkt an der Wand, sondern auf Abstand zur Tür benötigt – etwa bei tieferer Türleibung, Sturzkasten oder Mauerwerksprung – ist er die erste Wahl. Der Magnetkopf ist auf der Trägerplatte um 360° drehbar; auch leicht schräge Türsituationen lassen sich kompensieren. Die Anschlussklemmen sind verdeckt in der Grundplatte verlegt. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt. Technische Daten EigenschaftWert Auslegerlänge185 mm Haftkraft490 N Betriebsspannung24 V DC MagnetdurchmesserØ 55 mm Magnetkopf360° drehbar Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz SchutzartIP 40 Passende AnkerplattenASS 55 (flach) oder AFS 55 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung THM 439 – welche Auslegerlänge? ModellAuslegerlängeTypischer Einsatz THM 439/185185 mmStandard-Türleibung bis ca. 16 cm Wandabstand THM 439/335335 mmTiefere Leibung, Sturzkasten, Wandbeschlag THM 439/485485 mmSehr tiefe Leibung, Mauerwerk-Sprung Vor der Bestellung den Wandabstand zur Anlagefläche der Tür ausmessen. Im Zweifel die nächstgrößere Auslegerlänge wählen – Reserve schadet nicht. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Häufige Fragen zum THM 439/185 Wann lohnt sich der THM 439 statt eines THM 413/425?Immer wenn Türblattfläche und Wandfläche nicht in einer Ebene liegen. Der schwenkbare Kopf gleicht Toleranzen aus, ohne dass mit Distanzhülsen gearbeitet werden muss. Was bringt der drehbare Magnetkopf?Bei Türen, die schräg zur Wand laufen (z. B. abgeschrägte Wand, Sanierungsbau), kann die Magnetfläche so eingestellt werden, dass die Ankerplatte plan aufliegt – voller Haftkontakt = volle Haftkraft. Welche Ankerplatte zur THM 439-Reihe?Alle 439-Varianten (185/335/485) verwenden die gleichen Platten: ASS 55 oder AFS 55. Kann ich den 485er gegen den 185er tauschen?Mechanisch ja, der Lochabstand ist gleich. Die Zulassung (DIBt) ist von der Modellbezeichnung unabhängig – Hauptsache, die Haftfläche liegt sauber an der Ankerplatte an. Was leistet die Freilaufdiode?Beim Abschalten der Spule entsteht eine Induktionsspannung. Die Diode leitet sie kurz – schützt das Schaltrelais der Zentrale und verlängert die Lebensdauer der gesamten Anlage.

Tür-/Torhaftmagnet, runde Bauform Ø 65 mm Haftkraft 686 N bei 24 V DC, Stromaufnahme 63 mA Verdeckte Anschlussklemmen, Freilaufdiode + Verpolschutz Passende Ankerplatten: ASS 65 (flach) oder AFS 65 (Winkel) Universell einsetzbar – in allen DIBt-Bauartgenehmigungen gelistet Türhaftmagnet THM 425 für Tür und Tor Der THM 425 ist die runde Standard-Bauform für Brand- und Rauchschutzabschlüsse. Mit 686 N Haftkraft hat er deutlich mehr Reserven als der THM 413 – dadurch eignet er sich auch für stärker eingestellte Türschließer, für Außentüren oder für den Toreinsatz mit moderater Schließkraft. Die runde Form mit verdeckten Anschlussklemmen wirkt zurückhaltend und passt auf praktisch jede Wandsituation. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an Hekatron-Zentralen. Bei stromlosem Zustand (Alarm, Netzausfall, Handauslösung) gibt der Magnet die Ankerplatte frei, die Tür schließt durch den Türschließer. Technische Daten EigenschaftWert MontageortWand, optional Boden Haftkraft686 N Betriebsspannung24 V DC Stromaufnahme63 mA MagnetdurchmesserØ 65 mm SchutzartIP 40 Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz Passende AnkerplattenASS 65 (flach) oder AFS 65 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung Magnet-Ankerplatten-Zuordnung Die Größe der Ankerplatte muss zum Magneten passen. Bei abweichendem Wandwinkel oder bei Sanierung mit nicht fluchtender Tür empfiehlt sich die flexible Winkelplatte AFS: MagnetStandard-PlatteWinkelplatteSchwenkbereich AFS THM 413 / 439ASS 55AFS 55±60° THM 425ASS 65AFS 65±60° THM 425-1ASS 75AFS 75±60° Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Häufige Fragen zum THM 425 Wann THM 425 statt THM 413 oder 439?Wenn Sie mehr Haftreserve brauchen oder einen runden, kompakten Magneten ohne schwenkbaren Arm einsetzen wollen. Für Sanierungen mit ungünstigen Wand-Tür-Geometrien ist allerdings der THM 439 mit schwenkbarem Kopf flexibler. Geht der THM 425 auch für Brandschutztore?Ja, für Drehflügeltore mit moderater Schließkraft. Bei größeren Toren oder Schiebetoren empfehlen wir den THM 425-1 mit 1.372 N. Welche Ankerplatte ist sinnvoller, ASS 65 oder AFS 65?ASS 65 für Standard-Einbau (Tür und Wand fluchten). AFS 65 immer dann, wenn Tür und Wand schräg zueinander stehen, z. B. bei Bestandsbauten oder T-Anschlüssen. Welche Zentrale steuert den THM 425?Alle Hekatron-Zentralen – FSZ Basis/Pro/Kompakt sowie RSZ Kompakt. Den Strombedarf (63 mA) bei der Auslegung des Strombudgets der Zentrale berücksichtigen. Was leistet die Freilaufdiode?Sie lädt die Induktionsenergie der Spule beim Abschalten kurz und schützt damit die Schaltrelais der Zentrale. Verlängert die Lebensdauer der gesamten Anlage.

Schwenkbarer Türhaftmagnet mit verdeckten Klemmen (lange Bauform) Auslegerlänge 485 mm, Haftkraft 490 N, 24 V DC Magnetkopf 360° drehbar – ideal bei nicht fluchtender Tür/Wand Passende Ankerplatten: ASS 55 (flach) oder AFS 55 (Winkel) Wandabstand bis ca. 47 cm — bei sehr tiefer Türleibung, Mauerwerk-Sprung oder Türverkleidung. Auslegerhaftmagnet THM 439/485 Der Hekatron THM 439/485 ist die schwenkbare Version mit 485 mm langem Ausleger. Wird der Türhaftmagnet nicht direkt an der Wand, sondern auf Abstand zur Tür benötigt – etwa bei tieferer Türleibung, Sturzkasten oder Mauerwerksprung – ist er die erste Wahl. Der Magnetkopf ist auf der Trägerplatte um 360° drehbar; auch leicht schräge Türsituationen lassen sich kompensieren. Die Anschlussklemmen sind verdeckt in der Grundplatte verlegt. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt. Technische Daten EigenschaftWert Auslegerlänge485 mm Haftkraft490 N Betriebsspannung24 V DC MagnetdurchmesserØ 55 mm Magnetkopf360° drehbar Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz SchutzartIP 40 Passende AnkerplattenASS 55 (flach) oder AFS 55 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung THM 439 – welche Auslegerlänge? ModellAuslegerlängeTypischer Einsatz THM 439/185185 mmStandard-Türleibung bis ca. 16 cm Wandabstand THM 439/335335 mmTiefere Leibung, Sturzkasten, Wandbeschlag THM 439/485485 mmSehr tiefe Leibung, Mauerwerk-Sprung Vor der Bestellung den Wandabstand zur Anlagefläche der Tür ausmessen. Im Zweifel die nächstgrößere Auslegerlänge wählen – Reserve schadet nicht. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Häufige Fragen zum THM 439/485 Wann lohnt sich der THM 439 statt eines THM 413/425?Immer wenn Türblattfläche und Wandfläche nicht in einer Ebene liegen. Der schwenkbare Kopf gleicht Toleranzen aus, ohne dass mit Distanzhülsen gearbeitet werden muss. Was bringt der drehbare Magnetkopf?Bei Türen, die schräg zur Wand laufen (z. B. abgeschrägte Wand, Sanierungsbau), kann die Magnetfläche so eingestellt werden, dass die Ankerplatte plan aufliegt – voller Haftkontakt = volle Haftkraft. Welche Ankerplatte zur THM 439-Reihe?Alle 439-Varianten (185/335/485) verwenden die gleichen Platten: ASS 55 oder AFS 55. Kann ich den 485er gegen den 185er tauschen?Mechanisch ja, der Lochabstand ist gleich. Die Zulassung (DIBt) ist von der Modellbezeichnung unabhängig – Hauptsache, die Haftfläche liegt sauber an der Ankerplatte an. Was leistet die Freilaufdiode?Beim Abschalten der Spule entsteht eine Induktionsspannung. Die Diode leitet sie kurz – schützt das Schaltrelais der Zentrale und verlängert die Lebensdauer der gesamten Anlage.

Schwenkbarer Türhaftmagnet mit verdeckten Klemmen (mittlere Bauform) Auslegerlänge 335 mm, Haftkraft 490 N, 24 V DC Magnetkopf 360° drehbar – ideal bei nicht fluchtender Tür/Wand Passende Ankerplatten: ASS 55 (flach) oder AFS 55 (Winkel) Wandabstand bis ca. 32 cm — bei tieferer Türleibung, Sturzkasten oder Wandbeschlag. Auslegerhaftmagnet THM 439/335 Der Hekatron THM 439/335 ist die schwenkbare Version mit 335 mm langem Ausleger. Wird der Türhaftmagnet nicht direkt an der Wand, sondern auf Abstand zur Tür benötigt – etwa bei tieferer Türleibung, Sturzkasten oder Mauerwerksprung – ist er die erste Wahl. Der Magnetkopf ist auf der Trägerplatte um 360° drehbar; auch leicht schräge Türsituationen lassen sich kompensieren. Die Anschlussklemmen sind verdeckt in der Grundplatte verlegt. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt. Technische Daten EigenschaftWert Auslegerlänge335 mm Haftkraft490 N Betriebsspannung24 V DC MagnetdurchmesserØ 55 mm Magnetkopf360° drehbar Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz SchutzartIP 40 Passende AnkerplattenASS 55 (flach) oder AFS 55 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung THM 439 – welche Auslegerlänge? ModellAuslegerlängeTypischer Einsatz THM 439/185185 mmStandard-Türleibung bis ca. 16 cm Wandabstand THM 439/335335 mmTiefere Leibung, Sturzkasten, Wandbeschlag THM 439/485485 mmSehr tiefe Leibung, Mauerwerk-Sprung Vor der Bestellung den Wandabstand zur Anlagefläche der Tür ausmessen. Im Zweifel die nächstgrößere Auslegerlänge wählen – Reserve schadet nicht. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Häufige Fragen zum THM 439/335 Wann lohnt sich der THM 439 statt eines THM 413/425?Immer wenn Türblattfläche und Wandfläche nicht in einer Ebene liegen. Der schwenkbare Kopf gleicht Toleranzen aus, ohne dass mit Distanzhülsen gearbeitet werden muss. Was bringt der drehbare Magnetkopf?Bei Türen, die schräg zur Wand laufen (z. B. abgeschrägte Wand, Sanierungsbau), kann die Magnetfläche so eingestellt werden, dass die Ankerplatte plan aufliegt – voller Haftkontakt = volle Haftkraft. Welche Ankerplatte zur THM 439-Reihe?Alle 439-Varianten (185/335/485) verwenden die gleichen Platten: ASS 55 oder AFS 55. Kann ich den 485er gegen den 185er tauschen?Mechanisch ja, der Lochabstand ist gleich. Die Zulassung (DIBt) ist von der Modellbezeichnung unabhängig – Hauptsache, die Haftfläche liegt sauber an der Ankerplatte an. Was leistet die Freilaufdiode?Beim Abschalten der Spule entsteht eine Induktionsspannung. Die Diode leitet sie kurz – schützt das Schaltrelais der Zentrale und verlängert die Lebensdauer der gesamten Anlage.

Standard-Ankerplatte Ø 55 mm, flache Bauform Robuste, einfache Lösung für planparallele Tür-/Wandsituationen Passt zu THM 413 und allen THM 439-Varianten Stahl verzinkt, Magnetfläche feinbearbeitet Standard-Ankerplatte ASS 55 Die ASS 55 ist die klassische Gegenplatte für Hekatron-Haftmagnete mit 55 mm Durchmesser. Flach gebaut, robust verzinkt, ohne bewegliche Teile – die ASS-Reihe ist die wartungsarme Standard-Wahl für alle Türsituationen, in denen Türblatt und Magnetfläche plan zueinander liegen. Wird am Türblatt verschraubt. Die Feinbearbeitung der Magnetfläche stellt vollen Haftkontakt sicher – in Verbindung mit dem THM 413 sind das 490 N Haftkraft. Welcher Magnet zur ASS 55? MagnetBauformHaftkraft THM 413Bodenmagnet rund490 N THM 439/185schwenkbar 185 mm490 N THM 439/335schwenkbar 335 mm490 N THM 439/485schwenkbar 485 mm490 N ASS 55 oder AFS 55? Bei Standard-Türsituationen mit fluchtender Tür reicht die ASS 55 völlig aus – sie ist günstiger und wartungsärmer. Steht die Tür schräg zur Wand (typisch im Bestand und bei Sanierung), dann die AFS 55 mit Schwenkkopf nehmen. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Häufige Fragen zur ASS 55 Welche Magnete passen?Alle Hekatron-Magnete mit 55 mm Magnetdurchmesser: THM 413 und die komplette THM 439-Reihe (185/335/485 mm). ASS oder AFS?ASS bei plan fluchtender Tür – flach, einfach, günstig. AFS bei schiefer Wand-Tür-Situation – mit Schwenkbereich ±60°. Wie wird die Platte montiert?Mit den beiliegenden Holzschrauben am Türblatt verschraubt. Vor dem Festziehen einmal an den Magneten andocken und Position prüfen. Muss die ASS 55 gewartet werden?Sichtprüfung jährlich. Magnetfläche reinigen, Befestigungsschrauben nachziehen. Bei Korrosionsspuren austauschen.

Flexible Winkelankerplatte Ø 55 mm Schwenkbereich ±60° – für schiefe oder abweichende Türsituationen Passend zu THM 413 und allen THM 439-Varianten (185/335/485) Ideal für Bestandsbauten, Sanierungen, T-Anschlüsse Winkelankerplatte AFS 55 für extreme Einstellung Die Hekatron AFS 55 ist die flexible Variante zur Standardplatte ASS 55. Sie ist in einem großen Schwenkbereich von ±60° einstellbar und gleicht damit Türsituationen aus, in denen Türblatt und Wandebene nicht plan zueinander stehen – typisch bei Sanierungen, abgesetzten Wandkonsolen, Schrägwänden oder T-Anschlüssen. Die AFS 55 wird am Türblatt verschraubt und schwenkt sich beim Andocken passgenau auf die Magnetfläche. So bleibt die volle Haftkraft erhalten, auch wenn der Türschließweg nicht ganz exakt fluchtet. Werkstoffe: Stahl verzinkt, Magnetfläche feinbearbeitet. Zu welchem Magneten passt AFS 55? MagnetHaftkraftBauformAFS 55 THM 413490 NBodenmagnet rundpassend THM 439/185490 Nschwenkbar 185 mmpassend THM 439/335490 Nschwenkbar 335 mmpassend THM 439/485490 Nschwenkbar 485 mmpassend Für THM 425 (Ø 65 mm) bitte AFS 65 verwenden, für THM 425-1 (Ø 70 mm) die AFS 75. ASS 55 oder AFS 55? KriteriumASS 55AFS 55 Bauformflache StandardplatteWinkelplatte mit Gelenk Schwenkbereich±20°±60° EinsatzTür und Wand fluchtenschiefe Tür, Sanierung Preisgünstigeretwas höher Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Häufige Fragen zur AFS 55 Wann brauche ich AFS statt ASS?Wenn Tür und Magnetfläche nicht parallel zueinander stehen. Bei Sanierungen ist das fast immer der Fall – der Schwenkbereich der AFS gleicht Schiefstellungen bis ±60° sauber aus. Welche Magnete passen zur AFS 55?Alle Hekatron-Magnete mit Ø 55 mm: THM 413 und die komplette THM 439-Serie (185/335/485 mm). Bleibt die volle Haftkraft erhalten?Ja, sofern die Schwenkstellung passgenau ist. Beim Andocken muss die Ankerplatte plan auf der Magnetfläche aufliegen – dann sind die vollen 490 N verfügbar. Wie wird die AFS montiert?Mit zwei Holzschrauben am Türblatt (im Lieferumfang). Vor dem Festziehen testweise an den Magneten andocken und Schwenkstellung prüfen. Muss die AFS 55 gewartet werden?Sicht- und Funktionsprüfung jährlich nach DIN 14677. Magnetfläche ggf. mit weichem Tuch reinigen, Gelenk auf Leichtgängigkeit prüfen.

Standard-Feststellanlagen-Zentrale – die meistverwendete Hekatron-Zentrale Stromversorgung, Steuerung, integrierter Handauslösetaster (50×50 mm), Alarmspeicher und Resettaster in einem Bis zu 12 Melder, 1-Stich oder 2-Stich-Betrieb (DIP) 400 mA Ausgangsstrom, 1 Relaisausgang, IP 30/65 (mit Kabelverschraubung) Made in Germany, EN 14637, DIBt Z-6.500-2427 Hekatron FSZ Basis – die Standard-Zentrale Die FSZ Basis ist die meistverwendete Feststellanlagenzentrale von Hekatron. In einem 146×146 mm-Gehäuse stecken alle Bauteile, die für eine konforme Feststellanlage gebraucht werden: primärgetaktetes Schaltnetzteil mit 24 V DC und 400 mA Ausgang, Steuerlogik, ein integrierter Handauslösetaster (50×50 mm mit Einschubstreifen „Tür/Tor schließen"), Alarmspeicher, Resettaster und ein potentialfreier Wechslerelais-Ausgang. Die Zentrale steuert bis zu 12 Brandmelder (ORS 142, TDS 247) und einen Türhaftmagneten – wahlweise im 1-Stich oder 2-Stich-Betrieb mit Leitungsüberwachung nach EN 14637. Bei Netzausfall fällt der Magnet stromlos, die Tür schließt durch den Türschließer (Fail-Safe). Technische Daten FSZ Basis EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme80 mA Leistungsaufnahme18,4 VA Ausgangsspannung24 V DC Ausgangsstrom400 mA Restwelligkeit200 mVss Relais1 Wechsler, max. 250 V AC oder 30 V DC, max. 5 A SchutzartIP 30 (Rückseite) / IP 65 (mit Kabelverschraubung) SchutzklasseII mit Funktionserdung Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht420 g GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, VdS G 213091, DIBt Z-6.500-2427 Leistungsmerkmale Integrierter Handauslösetaster 50×50 mm – externer HAT optional Integrierter Resettaster 3 DIP-Schalter für Leitungsüberwachung, Stichbetrieb, Alarmspeicher Flexible Kabeleinführung (Rückseite IP 30 oder oben/unten IP 65 mit 3×M16 + 1×M20) 3 Status-LEDs grün (Betrieb), rot (Alarm), orange (Störung) – mit Blinkcodes Montage: Aufputz Wand/Decke, Schaltschrank oder Hutschiene 35 mm (jeweils mit Adapter) Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142 (optisch), TDS 247 (Wärme) Handauslösung externHAT 02 TürhaftmagnetTHM 425 (686 N), THM 413 (490 N), THM 439-Reihe AnkerplatteASS 65 oder AFS 65 (zum THM 425) FunkanbindungORS 155 F Funkset via Funkmodul FM 155 F AbschlussmodulAM 142 (bei aktiver Leitungsüberwachung) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) FSZ Basis vs. FSZ Pro Wenn die Anlage hohe Anforderungen hat (BMZ-Anbindung, Notstromversorgung, Hupe, mehr Melder, 2 Relaisausgänge), führt der Weg zur FSZ Pro. Die FSZ Basis bleibt die richtige Wahl für Standard-Feststellanlagen mit bis zu 12 Meldern. Häufige Fragen zur FSZ Basis Brauche ich einen externen Handauslösetaster?Optional. Der HAT ist bereits integriert (50×50 mm). Externe Taster wie der HAT 02 sind nur bei abweichenden Bedienpositionen sinnvoll. Notstrom?Die FSZ Basis hat keine Notstromversorgung. Bei Netzausfall schließt die Tür sicher (Fail-Safe). Wer Notstrom braucht, nimmt die FSZ Pro mit ESM Pro Modul. Wie viele Melder pro Stich?Mit Leitungsüberwachung 12 pro Stich (DIBt). Im 2-Stich-Betrieb 12 pro Stich frei verteilbar. Welche Hutschiene?Standard-DIN-Hutschiene 35 mm – für die Schaltschrankmontage gibt es einen separaten Adapter. Welche LED bedeutet was?Grün = Betrieb. Rot = Alarm (Brand erkannt oder HAT). Orange = Störung mit Blinkcode (Schleifenfehler, Übertemperatur, Überstrom).

Handauslösetaster zur manuellen Auslösung von Feststellanlagen Sowohl Aufputz- als auch Unterputzmontage Pflicht bei FSZ Kompakt (kein integrierter Taster) Optional bei FSZ Basis und FSZ Pro – ergänzt den eingebauten HAT Robuste Bauform, kontrastreiche Beschriftung HAT 02 – Handauslösetaster für Feststellanlagen Der HAT 02 ist der externe Handauslösetaster für Hekatron-Feststellanlagen. Er ermöglicht das manuelle Schließen der Tür ohne Brandereignis – z. B. zum Wartungsende, beim Probealarm oder zur Geräumtsignalisierung. Die FSZ Kompakt hat keinen integrierten Taster und benötigt deshalb zwingend einen externen HAT (DIBt-Pflicht). Bei FSZ Basis und FSZ Pro ist der HAT 02 als Ergänzung sinnvoll, wenn die Bedienposition außerhalb der Zentrale liegt. Häufige Fragen zum HAT 02 Wann ist der HAT 02 Pflicht?Bei der FSZ Kompakt, weil sie keinen integrierten Taster hat. Bei FSZ Basis/Pro optional. Aufputz oder Unterputz?Beides ist möglich – die Bauform unterstützt beide Montagearten. Welche Zentralen sind kompatibel?Alle Hekatron-Zentralen (RSZ Kompakt, FSZ Kompakt/Basis/Pro). HAT 02 vs. HAT 03?HAT 02 für trockene Räume, HAT 03 für feuchte Räume – Bauform und Schutzart unterscheiden sich. HAT 02 vs. DKT 02?Der DKT 02 hat zusätzlich Schlüssel- oder Glasscheibensicherung – verhindert unbeabsichtigtes Auslösen, sinnvoll an gut zugänglichen Stellen.

Prüfaerosol 918/5 für die Funktionsprüfung optischer Rauchschalter Pflicht für die jährliche Wartung nach DIN 14677 Rückstandsfrei – sichere Auslösung ohne Verschmutzung des Melders Geeignet für alle Hekatron-Rauchschalter (ORS 142, ORS 142 W, ORS 155 F) Auch für die monatliche Eigenkontrolle durch den Betreiber empfehlenswert Prüfaerosol 918/5 – jährliche Wartung Das Hekatron Prüfaerosol 918/5 ist die Standard-Prüfsubstanz für optische Rauchschalter. Eine kurze Sprühdosis am Rauchschalter löst zuverlässig Alarm aus – die Anlage und ihre Verkabelung kann so im Funktionstest geprüft werden, ohne echten Rauch erzeugen zu müssen. Pflicht: Die jährliche Wartung von Feststellanlagen nach DIN 14677 verlangt unter anderem eine Funktionsprüfung jedes Brandmelders. Empfohlen wird zusätzlich die monatliche Sichtkontrolle durch den Betreiber – das Prüfaerosol ist auch dafür geeignet. Anwendung SchrittAktion 1Sicherheitshinweis: Anlage in den Wartungsmodus versetzen oder Empfänger informieren 2Prüfaerosol kurz (1–2 s) in Richtung des Rauchschalters sprühen 3Auslösung beobachten – LED rot, Magnet öffnet, Tür schließt 4Reset über Resettaster der Zentrale 5Eintrag in das Prüfbuch (Datum, Auslöseverhalten, Prüfer) Häufige Fragen zum Prüfaerosol Wie oft prüfen?Mindestens einmal jährlich (DIN 14677). Empfohlen: zusätzlich monatliche Sichtkontrolle. Hinterlässt das Aerosol Rückstände?Nein – das Prüfgas ist explizit so formuliert, dass keine Rückstände im Melder bleiben. Auch für TDS 247 geeignet?Nein – der TDS 247 ist ein Wärmemelder, der mit Hitze (Heißluftföhn / Prüflampe) getestet wird. Welche Hekatron-Anlagen profitieren?Alle, die optische Rauchschalter einsetzen: ORS 142, ORS 142 W, ORS 155 F sowie der integrierte ORS 142 W-RSZ in der RSZ Kompakt.

Dorma Rauchschalterplatine G-EMR — Großgebinde 10 Stück (mit Prüfbuch)Wirtschaftliches 10er-Pack für den Pflichtaustausch nach 8 JahrenOriginal Dorma Austausch-RauchmeldeeinheitMit Prüfbuch für Feststellanlagen + technische UnterlagenPassend zu allen RMZ, G-EMR, G-SR-EMR AnlagenAktuelle Generation mit 43 kΩ AbschlusswiderstandProduktbeschreibungGroßgebinde mit 10 Stück Rauchschalterplatinen für den planmäßigen Pflichtaustausch an Dorma Feststellanlagen. Inhalt: Original Dorma Austausch-Rauchmeldeeinheit (Platine mit integrierter Messkammer) — passend für RMZ (Sturzmontage), G-EMR 120°/140° und G-SR-EMR. Beigelegt: Prüfbuch und technische Unterlagen für die DIN 14677-Dokumentation.Vorteile auf einen BlickMengenrabatt — 10er-Pack — bei Wartung mehrerer Anlagen wirtschaftlichKomplett-Austausch-Kit — Inkl. Prüfbuch + technische UnterlagenAktuelle Platinengeneration — 43 kΩ Abschlusswiderstand (ersetzt alte 121 kΩ)Pflichtaustausch — Wirtschaftliche Lösung nach 8 Jahren BetriebszeitUniversaler Einsatz — Für alle Dorma Feststellanlagen-Gehäuse im Contur DesignTechnische DatenVerpackungseinheit10 StückDetektionsprinzipOptisches Streulichtverfahren nach EN 54-7Abschlusswiderstand43 kΩ (aktuell)Betriebsspannung24 V DC (aus RMZ/G-EMR)Ausgangsleistungmax. 9,8 WSchutzartIP30Betriebstemperatur-20 °C bis +40 °CNutzungsdauer8 Jahre (DIN 14677)Lieferumfang10 × Rauchschalterplatine, Prüfbuch, technische UnterlagenNormen & ZulassungenDIBt Z-6.500-2372 — BauartgenehmigungDIN EN 54-7 — Optischer RauchmelderDIN 14677 — InstandhaltungDIN EN 14637 — Feststellanlagen DrehflügeltürenCE-KonformitätHäufige FragenWarum 10er-Pack?Bei Wartung mehrerer Feststellanlagen (z.B. Hotels, Pflegeheime, Bürogebäude) ist das 10er-Pack deutlich wirtschaftlicher als 10 Einzelplatinen. Beilage: Prüfbuch + Unterlagen.Passt das Großgebinde zu jeder Dorma-Anlage?Ja — alle dormakaba Feststellanlagen-Gehäuse im Contur Design (RMZ, G-EMR 120°/140°, G-SR-EMR).Wann ist der Austausch Pflicht?Spätestens nach 8 Jahren Betriebszeit gemäß DIN 14677. Die gelbe LED an der Anlage zeigt das Erreichen der Austauschfrist an.Was passiert wenn ich nicht rechtzeitig tausche?Die Feststellanlage verliert ihre bauaufsichtliche Zulassung — der Betreiber haftet bei Störfällen oder Brandereignissen.Verwandte ProdukteSiehe auch: Dorma Rauchschalterplatine G-EMR (Einzelplatine) (Art.-Nr. 9900064001300)

Schwenkbarer Türhaftmagnet mit verdeckten Klemmen (kurze Bauform) Auslegerlänge 185 mm, Haftkraft 490 N, 24 V DC Magnetkopf 360° drehbar – ideal bei nicht fluchtender Tür/Wand Passende Ankerplatten: ASS 55 (flach) oder AFS 55 (Winkel) Wandabstand bis ca. 16 cm — Standard-Türleibung, Magnet sitzt direkt an der Wand. Auslegerhaftmagnet THM 439/185 Der Hekatron THM 439/185 ist die schwenkbare Version mit 185 mm langem Ausleger. Wird der Türhaftmagnet nicht direkt an der Wand, sondern auf Abstand zur Tür benötigt – etwa bei tieferer Türleibung, Sturzkasten oder Mauerwerksprung – ist er die erste Wahl. Der Magnetkopf ist auf der Trägerplatte um 360° drehbar; auch leicht schräge Türsituationen lassen sich kompensieren. Die Anschlussklemmen sind verdeckt in der Grundplatte verlegt. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt. Technische Daten EigenschaftWert Auslegerlänge185 mm Haftkraft490 N Betriebsspannung24 V DC MagnetdurchmesserØ 55 mm Magnetkopf360° drehbar Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz SchutzartIP 40 Passende AnkerplattenASS 55 (flach) oder AFS 55 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung THM 439 – welche Auslegerlänge? ModellAuslegerlängeTypischer Einsatz THM 439/185185 mmStandard-Türleibung bis ca. 16 cm Wandabstand THM 439/335335 mmTiefere Leibung, Sturzkasten, Wandbeschlag THM 439/485485 mmSehr tiefe Leibung, Mauerwerk-Sprung Vor der Bestellung den Wandabstand zur Anlagefläche der Tür ausmessen. Im Zweifel die nächstgrößere Auslegerlänge wählen – Reserve schadet nicht. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Häufige Fragen zum THM 439/185 Wann lohnt sich der THM 439 statt eines THM 413/425?Immer wenn Türblattfläche und Wandfläche nicht in einer Ebene liegen. Der schwenkbare Kopf gleicht Toleranzen aus, ohne dass mit Distanzhülsen gearbeitet werden muss. Was bringt der drehbare Magnetkopf?Bei Türen, die schräg zur Wand laufen (z. B. abgeschrägte Wand, Sanierungsbau), kann die Magnetfläche so eingestellt werden, dass die Ankerplatte plan aufliegt – voller Haftkontakt = volle Haftkraft. Welche Ankerplatte zur THM 439-Reihe?Alle 439-Varianten (185/335/485) verwenden die gleichen Platten: ASS 55 oder AFS 55. Kann ich den 485er gegen den 185er tauschen?Mechanisch ja, der Lochabstand ist gleich. Die Zulassung (DIBt) ist von der Modellbezeichnung unabhängig – Hauptsache, die Haftfläche liegt sauber an der Ankerplatte an. Was leistet die Freilaufdiode?Beim Abschalten der Spule entsteht eine Induktionsspannung. Die Diode leitet sie kurz – schützt das Schaltrelais der Zentrale und verlängert die Lebensdauer der gesamten Anlage.

Schwenkbarer Türhaftmagnet mit verdeckten Klemmen (lange Bauform) Auslegerlänge 485 mm, Haftkraft 490 N, 24 V DC Magnetkopf 360° drehbar – ideal bei nicht fluchtender Tür/Wand Passende Ankerplatten: ASS 55 (flach) oder AFS 55 (Winkel) Wandabstand bis ca. 47 cm — bei sehr tiefer Türleibung, Mauerwerk-Sprung oder Türverkleidung. Auslegerhaftmagnet THM 439/485 Der Hekatron THM 439/485 ist die schwenkbare Version mit 485 mm langem Ausleger. Wird der Türhaftmagnet nicht direkt an der Wand, sondern auf Abstand zur Tür benötigt – etwa bei tieferer Türleibung, Sturzkasten oder Mauerwerksprung – ist er die erste Wahl. Der Magnetkopf ist auf der Trägerplatte um 360° drehbar; auch leicht schräge Türsituationen lassen sich kompensieren. Die Anschlussklemmen sind verdeckt in der Grundplatte verlegt. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt. Technische Daten EigenschaftWert Auslegerlänge485 mm Haftkraft490 N Betriebsspannung24 V DC MagnetdurchmesserØ 55 mm Magnetkopf360° drehbar Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz SchutzartIP 40 Passende AnkerplattenASS 55 (flach) oder AFS 55 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung THM 439 – welche Auslegerlänge? ModellAuslegerlängeTypischer Einsatz THM 439/185185 mmStandard-Türleibung bis ca. 16 cm Wandabstand THM 439/335335 mmTiefere Leibung, Sturzkasten, Wandbeschlag THM 439/485485 mmSehr tiefe Leibung, Mauerwerk-Sprung Vor der Bestellung den Wandabstand zur Anlagefläche der Tür ausmessen. Im Zweifel die nächstgrößere Auslegerlänge wählen – Reserve schadet nicht. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Häufige Fragen zum THM 439/485 Wann lohnt sich der THM 439 statt eines THM 413/425?Immer wenn Türblattfläche und Wandfläche nicht in einer Ebene liegen. Der schwenkbare Kopf gleicht Toleranzen aus, ohne dass mit Distanzhülsen gearbeitet werden muss. Was bringt der drehbare Magnetkopf?Bei Türen, die schräg zur Wand laufen (z. B. abgeschrägte Wand, Sanierungsbau), kann die Magnetfläche so eingestellt werden, dass die Ankerplatte plan aufliegt – voller Haftkontakt = volle Haftkraft. Welche Ankerplatte zur THM 439-Reihe?Alle 439-Varianten (185/335/485) verwenden die gleichen Platten: ASS 55 oder AFS 55. Kann ich den 485er gegen den 185er tauschen?Mechanisch ja, der Lochabstand ist gleich. Die Zulassung (DIBt) ist von der Modellbezeichnung unabhängig – Hauptsache, die Haftfläche liegt sauber an der Ankerplatte an. Was leistet die Freilaufdiode?Beim Abschalten der Spule entsteht eine Induktionsspannung. Die Diode leitet sie kurz – schützt das Schaltrelais der Zentrale und verlängert die Lebensdauer der gesamten Anlage.

Tor-Haftmagnet mit hoher Haftkraft (1.372 N) Magnetdurchmesser Ø 70 mm, baugleich mit THM 425, aber stark dimensioniert Für schwere Brandschutztore und stark eingestellte Türschließer Passende Ankerplatte: AFS 75 als Winkelplatte (Standard ASS 75 separat) Verdeckte Klemmen, Verpolschutz, Freilaufdiode Tor-Haftmagnet THM 425-1 mit 1.372 N Der THM 425-1 ist die verstärkte Variante des THM 425. Mit 1.372 N Haftkraft und einem auf 70 mm vergrößerten Magnetdurchmesser ist er die richtige Wahl, wenn Standard-Türhaftmagnete an ihre Grenzen kommen: schwere Drehflügeltore, Schiebetore mit Auflaufkraft oder Türschließer, die für hohe Schließklasse (z. B. EN 7) eingestellt sind. Trotz der höheren Haltekraft bleibt der Magnet kompakt und zurückhaltend. Verdeckte Anschlussklemmen, Freilaufdiode und Verpolschutz wie beim THM 425. Versorgung über jede Hekatron-Zentrale. Technische Daten EigenschaftWert Haftkraft1.372 N Betriebsspannung24 V DC MagnetdurchmesserØ 70 mm Bauformrund, verdeckte Klemmen SchutzartIP 40 SchutzelementeFreilaufdiode + Verpolschutz Passende Ankerplatte (Winkel)AFS 75 Passende Ankerplatte (Standard)ASS 75 (separat erhältlich) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung Wann THM 425, wann THM 425-1? KriteriumTHM 425THM 425-1 Haftkraft686 N1.372 N MagnetdurchmesserØ 65 mmØ 70 mm StandardplatteASS 65ASS 75 WinkelplatteAFS 65AFS 75 EinsatzTüren, leichte ToreSchwere Tore, hohe Schließklasse Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Häufige Fragen zum THM 425-1 Wofür brauche ich die höhere Haftkraft?Bei Brandschutztoren mit großen Flügeln, bei Türschließern in hoher EN-Schließklasse oder wenn Wind-/Sogkräfte am Magneten ziehen. Passt eine ASS 65 auch zum THM 425-1?Nein. Ankerplatte und Magnet müssen vom Durchmesser zueinander passen. Für den 70-mm-Magneten zwingend ASS 75 oder AFS 75. Ist der THM 425-1 stromsparender als zwei kleine Magnete?Ja – ein THM 425-1 zieht weniger Strom als zwei parallel geschaltete THM 425. Wichtig für das Strombudget kleinerer Zentralen wie der FSZ Kompakt. Welche Zentrale ist sinnvoll für Tor-Anwendungen?Wir empfehlen die FSZ Basis oder FSZ Pro. Die FSZ Pro hat zusätzlich den Anschluss für den TSG 100 Torsignalgeber, der den Schließvorgang akustisch und optisch ankündigt. Wie lange hält der Magnet?Bei normalem Betrieb über 20 Jahre. Wartung jährlich nach DIN 14677, Sichtprüfung der Ankerfläche bei jedem Servicedurchgang.

Schwenkbarer Türhaftmagnet mit verdeckten Klemmen (mittlere Bauform) Auslegerlänge 335 mm, Haftkraft 490 N, 24 V DC Magnetkopf 360° drehbar – ideal bei nicht fluchtender Tür/Wand Passende Ankerplatten: ASS 55 (flach) oder AFS 55 (Winkel) Wandabstand bis ca. 32 cm — bei tieferer Türleibung, Sturzkasten oder Wandbeschlag. Auslegerhaftmagnet THM 439/335 Der Hekatron THM 439/335 ist die schwenkbare Version mit 335 mm langem Ausleger. Wird der Türhaftmagnet nicht direkt an der Wand, sondern auf Abstand zur Tür benötigt – etwa bei tieferer Türleibung, Sturzkasten oder Mauerwerksprung – ist er die erste Wahl. Der Magnetkopf ist auf der Trägerplatte um 360° drehbar; auch leicht schräge Türsituationen lassen sich kompensieren. Die Anschlussklemmen sind verdeckt in der Grundplatte verlegt. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt. Technische Daten EigenschaftWert Auslegerlänge335 mm Haftkraft490 N Betriebsspannung24 V DC MagnetdurchmesserØ 55 mm Magnetkopf360° drehbar Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz SchutzartIP 40 Passende AnkerplattenASS 55 (flach) oder AFS 55 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung THM 439 – welche Auslegerlänge? ModellAuslegerlängeTypischer Einsatz THM 439/185185 mmStandard-Türleibung bis ca. 16 cm Wandabstand THM 439/335335 mmTiefere Leibung, Sturzkasten, Wandbeschlag THM 439/485485 mmSehr tiefe Leibung, Mauerwerk-Sprung Vor der Bestellung den Wandabstand zur Anlagefläche der Tür ausmessen. Im Zweifel die nächstgrößere Auslegerlänge wählen – Reserve schadet nicht. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Häufige Fragen zum THM 439/335 Wann lohnt sich der THM 439 statt eines THM 413/425?Immer wenn Türblattfläche und Wandfläche nicht in einer Ebene liegen. Der schwenkbare Kopf gleicht Toleranzen aus, ohne dass mit Distanzhülsen gearbeitet werden muss. Was bringt der drehbare Magnetkopf?Bei Türen, die schräg zur Wand laufen (z. B. abgeschrägte Wand, Sanierungsbau), kann die Magnetfläche so eingestellt werden, dass die Ankerplatte plan aufliegt – voller Haftkontakt = volle Haftkraft. Welche Ankerplatte zur THM 439-Reihe?Alle 439-Varianten (185/335/485) verwenden die gleichen Platten: ASS 55 oder AFS 55. Kann ich den 485er gegen den 185er tauschen?Mechanisch ja, der Lochabstand ist gleich. Die Zulassung (DIBt) ist von der Modellbezeichnung unabhängig – Hauptsache, die Haftfläche liegt sauber an der Ankerplatte an. Was leistet die Freilaufdiode?Beim Abschalten der Spule entsteht eine Induktionsspannung. Die Diode leitet sie kurz – schützt das Schaltrelais der Zentrale und verlängert die Lebensdauer der gesamten Anlage.

Tür-/Torhaftmagnet, runde Bauform Ø 65 mm Haftkraft 686 N bei 24 V DC, Stromaufnahme 63 mA Verdeckte Anschlussklemmen, Freilaufdiode + Verpolschutz Passende Ankerplatten: ASS 65 (flach) oder AFS 65 (Winkel) Universell einsetzbar – in allen DIBt-Bauartgenehmigungen gelistet Türhaftmagnet THM 425 für Tür und Tor Der THM 425 ist die runde Standard-Bauform für Brand- und Rauchschutzabschlüsse. Mit 686 N Haftkraft hat er deutlich mehr Reserven als der THM 413 – dadurch eignet er sich auch für stärker eingestellte Türschließer, für Außentüren oder für den Toreinsatz mit moderater Schließkraft. Die runde Form mit verdeckten Anschlussklemmen wirkt zurückhaltend und passt auf praktisch jede Wandsituation. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an Hekatron-Zentralen. Bei stromlosem Zustand (Alarm, Netzausfall, Handauslösung) gibt der Magnet die Ankerplatte frei, die Tür schließt durch den Türschließer. Technische Daten EigenschaftWert MontageortWand, optional Boden Haftkraft686 N Betriebsspannung24 V DC Stromaufnahme63 mA MagnetdurchmesserØ 65 mm SchutzartIP 40 Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz Passende AnkerplattenASS 65 (flach) oder AFS 65 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung Magnet-Ankerplatten-Zuordnung Die Größe der Ankerplatte muss zum Magneten passen. Bei abweichendem Wandwinkel oder bei Sanierung mit nicht fluchtender Tür empfiehlt sich die flexible Winkelplatte AFS: MagnetStandard-PlatteWinkelplatteSchwenkbereich AFS THM 413 / 439ASS 55AFS 55±60° THM 425ASS 65AFS 65±60° THM 425-1ASS 75AFS 75±60° Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Häufige Fragen zum THM 425 Wann THM 425 statt THM 413 oder 439?Wenn Sie mehr Haftreserve brauchen oder einen runden, kompakten Magneten ohne schwenkbaren Arm einsetzen wollen. Für Sanierungen mit ungünstigen Wand-Tür-Geometrien ist allerdings der THM 439 mit schwenkbarem Kopf flexibler. Geht der THM 425 auch für Brandschutztore?Ja, für Drehflügeltore mit moderater Schließkraft. Bei größeren Toren oder Schiebetoren empfehlen wir den THM 425-1 mit 1.372 N. Welche Ankerplatte ist sinnvoller, ASS 65 oder AFS 65?ASS 65 für Standard-Einbau (Tür und Wand fluchten). AFS 65 immer dann, wenn Tür und Wand schräg zueinander stehen, z. B. bei Bestandsbauten oder T-Anschlüssen. Welche Zentrale steuert den THM 425?Alle Hekatron-Zentralen – FSZ Basis/Pro/Kompakt sowie RSZ Kompakt. Den Strombedarf (63 mA) bei der Auslegung des Strombudgets der Zentrale berücksichtigen. Was leistet die Freilaufdiode?Sie lädt die Induktionsenergie der Spule beim Abschalten kurz und schützt damit die Schaltrelais der Zentrale. Verlängert die Lebensdauer der gesamten Anlage.

Aufputz-Sockel zur Wandmontage – speziell für Sturzmelder Für ORS 142 und TDS 247 in trockenen Räumen Mit Magnet zur Leitungsüberwachung Klassischer Einbau über dem Türsturz, ohne Zwischenkonsole Robuste Aufnahme, einfache Verkabelung über seitliche Kabeleinführung Sockel 143 W für Sturzmontage Der Sockel 143 W ist die Wand-Variante der 143-Sockel-Reihe. Er wird klassisch über dem Türsturz angebracht, sodass der ORS 142 bzw. TDS 247 horizontal nach unten zeigt – die typische Position für Sturzmelder einer Feststellanlage. Unterschied zum 143 A: das Gehäuse ist für die seitliche Wandbefestigung optimiert. Wann Sockel 143 W? SituationSockel Direkt an der Decke143 A Über dem Türsturz an der Wand143 W Hohe Decke / KragarmmontageKonsole K 143-K Sturzmontage mit KonsoleKonsole K 143-S Häufige Fragen zum Sockel 143 W Wofür ist der 143 W gedacht?Für die klassische Sturzmontage über der Tür – Melder zeigt nach unten, Sockel sitzt direkt an der Wand. Welche Melder passen?ORS 142 und TDS 247. Was, wenn die Wand zu hoch ist?Bei Räumen mit hohem Sturz oder über 5 m Deckenhöhe ist eine Konsole erforderlich – K 143-K für Kragarm, K 143-S für Sturz mit Verlängerung.

Standard-Ankerplatte Ø 55 mm, flache Bauform Robuste, einfache Lösung für planparallele Tür-/Wandsituationen Passt zu THM 413 und allen THM 439-Varianten Stahl verzinkt, Magnetfläche feinbearbeitet Standard-Ankerplatte ASS 55 Die ASS 55 ist die klassische Gegenplatte für Hekatron-Haftmagnete mit 55 mm Durchmesser. Flach gebaut, robust verzinkt, ohne bewegliche Teile – die ASS-Reihe ist die wartungsarme Standard-Wahl für alle Türsituationen, in denen Türblatt und Magnetfläche plan zueinander liegen. Wird am Türblatt verschraubt. Die Feinbearbeitung der Magnetfläche stellt vollen Haftkontakt sicher – in Verbindung mit dem THM 413 sind das 490 N Haftkraft. Welcher Magnet zur ASS 55? MagnetBauformHaftkraft THM 413Bodenmagnet rund490 N THM 439/185schwenkbar 185 mm490 N THM 439/335schwenkbar 335 mm490 N THM 439/485schwenkbar 485 mm490 N ASS 55 oder AFS 55? Bei Standard-Türsituationen mit fluchtender Tür reicht die ASS 55 völlig aus – sie ist günstiger und wartungsärmer. Steht die Tür schräg zur Wand (typisch im Bestand und bei Sanierung), dann die AFS 55 mit Schwenkkopf nehmen. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Häufige Fragen zur ASS 55 Welche Magnete passen?Alle Hekatron-Magnete mit 55 mm Magnetdurchmesser: THM 413 und die komplette THM 439-Reihe (185/335/485 mm). ASS oder AFS?ASS bei plan fluchtender Tür – flach, einfach, günstig. AFS bei schiefer Wand-Tür-Situation – mit Schwenkbereich ±60°. Wie wird die Platte montiert?Mit den beiliegenden Holzschrauben am Türblatt verschraubt. Vor dem Festziehen einmal an den Magneten andocken und Position prüfen. Muss die ASS 55 gewartet werden?Sichtprüfung jährlich. Magnetfläche reinigen, Befestigungsschrauben nachziehen. Bei Korrosionsspuren austauschen.

Standard-Feststellanlagen-Zentrale – die meistverwendete Hekatron-Zentrale Stromversorgung, Steuerung, integrierter Handauslösetaster (50×50 mm), Alarmspeicher und Resettaster in einem Bis zu 12 Melder, 1-Stich oder 2-Stich-Betrieb (DIP) 400 mA Ausgangsstrom, 1 Relaisausgang, IP 30/65 (mit Kabelverschraubung) Made in Germany, EN 14637, DIBt Z-6.500-2427 Hekatron FSZ Basis – die Standard-Zentrale Die FSZ Basis ist die meistverwendete Feststellanlagenzentrale von Hekatron. In einem 146×146 mm-Gehäuse stecken alle Bauteile, die für eine konforme Feststellanlage gebraucht werden: primärgetaktetes Schaltnetzteil mit 24 V DC und 400 mA Ausgang, Steuerlogik, ein integrierter Handauslösetaster (50×50 mm mit Einschubstreifen „Tür/Tor schließen"), Alarmspeicher, Resettaster und ein potentialfreier Wechslerelais-Ausgang. Die Zentrale steuert bis zu 12 Brandmelder (ORS 142, TDS 247) und einen Türhaftmagneten – wahlweise im 1-Stich oder 2-Stich-Betrieb mit Leitungsüberwachung nach EN 14637. Bei Netzausfall fällt der Magnet stromlos, die Tür schließt durch den Türschließer (Fail-Safe). Technische Daten FSZ Basis EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme80 mA Leistungsaufnahme18,4 VA Ausgangsspannung24 V DC Ausgangsstrom400 mA Restwelligkeit200 mVss Relais1 Wechsler, max. 250 V AC oder 30 V DC, max. 5 A SchutzartIP 30 (Rückseite) / IP 65 (mit Kabelverschraubung) SchutzklasseII mit Funktionserdung Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht420 g GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, VdS G 213091, DIBt Z-6.500-2427 Leistungsmerkmale Integrierter Handauslösetaster 50×50 mm – externer HAT optional Integrierter Resettaster 3 DIP-Schalter für Leitungsüberwachung, Stichbetrieb, Alarmspeicher Flexible Kabeleinführung (Rückseite IP 30 oder oben/unten IP 65 mit 3×M16 + 1×M20) 3 Status-LEDs grün (Betrieb), rot (Alarm), orange (Störung) – mit Blinkcodes Montage: Aufputz Wand/Decke, Schaltschrank oder Hutschiene 35 mm (jeweils mit Adapter) Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142 (optisch), TDS 247 (Wärme) Handauslösung externHAT 02 TürhaftmagnetTHM 425 (686 N), THM 413 (490 N), THM 439-Reihe AnkerplatteASS 65 oder AFS 65 (zum THM 425) FunkanbindungORS 155 F Funkset via Funkmodul FM 155 F AbschlussmodulAM 142 (bei aktiver Leitungsüberwachung) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) FSZ Basis vs. FSZ Pro Wenn die Anlage hohe Anforderungen hat (BMZ-Anbindung, Notstromversorgung, Hupe, mehr Melder, 2 Relaisausgänge), führt der Weg zur FSZ Pro. Die FSZ Basis bleibt die richtige Wahl für Standard-Feststellanlagen mit bis zu 12 Meldern. Häufige Fragen zur FSZ Basis Brauche ich einen externen Handauslösetaster?Optional. Der HAT ist bereits integriert (50×50 mm). Externe Taster wie der HAT 02 sind nur bei abweichenden Bedienpositionen sinnvoll. Notstrom?Die FSZ Basis hat keine Notstromversorgung. Bei Netzausfall schließt die Tür sicher (Fail-Safe). Wer Notstrom braucht, nimmt die FSZ Pro mit ESM Pro Modul. Wie viele Melder pro Stich?Mit Leitungsüberwachung 12 pro Stich (DIBt). Im 2-Stich-Betrieb 12 pro Stich frei verteilbar. Welche Hutschiene?Standard-DIN-Hutschiene 35 mm – für die Schaltschrankmontage gibt es einen separaten Adapter. Welche LED bedeutet was?Grün = Betrieb. Rot = Alarm (Brand erkannt oder HAT). Orange = Störung mit Blinkcode (Schleifenfehler, Übertemperatur, Überstrom).

Flexible Winkelankerplatte Ø 55 mm Schwenkbereich ±60° – für schiefe oder abweichende Türsituationen Passend zu THM 413 und allen THM 439-Varianten (185/335/485) Ideal für Bestandsbauten, Sanierungen, T-Anschlüsse Winkelankerplatte AFS 55 für extreme Einstellung Die Hekatron AFS 55 ist die flexible Variante zur Standardplatte ASS 55. Sie ist in einem großen Schwenkbereich von ±60° einstellbar und gleicht damit Türsituationen aus, in denen Türblatt und Wandebene nicht plan zueinander stehen – typisch bei Sanierungen, abgesetzten Wandkonsolen, Schrägwänden oder T-Anschlüssen. Die AFS 55 wird am Türblatt verschraubt und schwenkt sich beim Andocken passgenau auf die Magnetfläche. So bleibt die volle Haftkraft erhalten, auch wenn der Türschließweg nicht ganz exakt fluchtet. Werkstoffe: Stahl verzinkt, Magnetfläche feinbearbeitet. Zu welchem Magneten passt AFS 55? MagnetHaftkraftBauformAFS 55 THM 413490 NBodenmagnet rundpassend THM 439/185490 Nschwenkbar 185 mmpassend THM 439/335490 Nschwenkbar 335 mmpassend THM 439/485490 Nschwenkbar 485 mmpassend Für THM 425 (Ø 65 mm) bitte AFS 65 verwenden, für THM 425-1 (Ø 70 mm) die AFS 75. ASS 55 oder AFS 55? KriteriumASS 55AFS 55 Bauformflache StandardplatteWinkelplatte mit Gelenk Schwenkbereich±20°±60° EinsatzTür und Wand fluchtenschiefe Tür, Sanierung Preisgünstigeretwas höher Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Häufige Fragen zur AFS 55 Wann brauche ich AFS statt ASS?Wenn Tür und Magnetfläche nicht parallel zueinander stehen. Bei Sanierungen ist das fast immer der Fall – der Schwenkbereich der AFS gleicht Schiefstellungen bis ±60° sauber aus. Welche Magnete passen zur AFS 55?Alle Hekatron-Magnete mit Ø 55 mm: THM 413 und die komplette THM 439-Serie (185/335/485 mm). Bleibt die volle Haftkraft erhalten?Ja, sofern die Schwenkstellung passgenau ist. Beim Andocken muss die Ankerplatte plan auf der Magnetfläche aufliegen – dann sind die vollen 490 N verfügbar. Wie wird die AFS montiert?Mit zwei Holzschrauben am Türblatt (im Lieferumfang). Vor dem Festziehen testweise an den Magneten andocken und Schwenkstellung prüfen. Muss die AFS 55 gewartet werden?Sicht- und Funktionsprüfung jährlich nach DIN 14677. Magnetfläche ggf. mit weichem Tuch reinigen, Gelenk auf Leichtgängigkeit prüfen.

Top-Zentrale für komplexe Feststellanlagen mit hohen Anforderungen 900 mA Ausgangsstrom (mehr als doppelt so viel wie FSZ Basis), bis zu 24 Melder Integrierte Hupe 65 dB(A), 2 Relaisausgänge, externer Alarmeingang für BMZ/GLT Stille Schließung (DIP 6), 6 DIP-Schalter für umfangreiche Konfiguration Optional: ESM Pro Energiespeichermodul für Notstrombetrieb Hekatron FSZ Pro – die Top-Zentrale Die FSZ Pro ist die leistungsstärkste Hekatron-Feststellanlagenzentrale. Sie ist die richtige Wahl, wenn eine Anlage mehrere Magnete versorgen soll, mehr als 12 Melder braucht, an eine Brandmeldeanlage (BMZ) oder Gebäudeleittechnik (GLT) angebunden wird oder bei Netzausfall noch eine bestimmte Zeit weiterlaufen muss. Im Gegensatz zur FSZ Basis sind verbaut: 900 mA Ausgangsstrom, integrierte Hupe (65 dB(A) in 1 m, 60 s gepuffert), zwei potentialfreie Relais-Ausgänge, ein externer Alarmeingang sowie das Plug-in ESM Pro, das bei Bedarf direkt auf die Leiterplatte aufgesteckt wird – damit überbrückt die Anlage Netzausfälle und kann den Schließvorgang akustisch und über Relais signalisieren. Technische Daten FSZ Pro EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme234 mA Leistungsaufnahme53,8 VA Ausgangsspannung24 V DC Ausgangsstrom900 mA Hupe65 dB(A) in 1 m, 60 s gepuffert Relais2 Wechsler potentialfrei, max. 250 V AC / 30 V DC, max. 5 A SchutzartIP 30 / IP 65 (mit Kabelverschraubung) Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht477 g (522 g mit ESM Pro) GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, DIBt Z-6.500-2359, VdS Leistungsmerkmale 900 mA Ausgangsstrom – versorgt mehrere Haftmagnete und viele Melder gleichzeitig Bis zu 24 Brandmelder (12 pro Stich im 2-Stich-Betrieb mit LÜ) Integrierter HAT (50×50 mm), 180° drehbar montierbar Integrierte Hupe 65 dB(A) – 60 s netzunabhängig gepuffert 2 Relaisausgänge potentialfrei (250 V AC / 5 A) für GLT, Hupe extern, Optik Externer Alarmeingang für BMZ/GLT-Anbindung Stille Schließung (DIP 6) – HAT löst ohne Relais-Alarmweiterleitung aus ESM Pro Plug-in (optional) für Notstromversorgung Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142, TDS 247, ORS 155 F Funk via FM 155 F TürhaftmagnetTHM 425 (686 N), THM 425-1 (1.372 N), THM 439-Reihe TorsignalTSG 100 Torsignalgeber – Abschluss-Schließsignalisierung Handauslösung externHAT 02 NotstromversorgungESM Pro (Plug-in, exklusiv für FSZ Pro) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Komponenten einer kompletten Feststellanlage FunktionKomponente BranderkennungORS 142 (optisch) oder TDS 247 (Wärme) Sockel/KonsoleSockel 143 A oder Konsole K 143-S/K SteuerungFSZ Basis / FSZ Pro / FSZ Kompakt / RSZ Kompakt TürfeststellungTHM 425 oder THM 413 / THM 439 AnkerplatteASS 65 (zu THM 425) bzw. AFS 55 / AFS 65 HandauslösungHAT 02 (Pflicht bei FSZ Kompakt) WartungPrüfaerosol 918/5, Prüfbuch, Abnahmeschild Häufige Fragen zur FSZ Pro Wann lohnt sich die FSZ Pro statt FSZ Basis?Bei mehr als 12 Meldern, bei mehreren Magneten, bei BMZ/GLT-Anbindung, bei Notstromforderung oder wenn die Hupe und der zweite Relaisausgang gebraucht werden. Was bringt das ESM Pro?Notstromversorgung – nach Netzausfall puffert es entweder alle Ausgänge max. 3 s (DIP 5 OFF) oder die 24-V-Versorgung bis zur Entladung (DIP 5 ON, ca. 25 s bei 6×ORS + 1×ROLP). Was ist „Stille Schließung"?DIP 6 ON: HAT löst die Tür ohne Relais-Alarmweiterleitung an die GLT aus. Sinnvoll bei Routinen, in denen der Alarmpfad nicht aktiv werden soll. Wie wird die FSZ Pro montiert?Identisch zur FSZ Basis – Aufputz Wand/Decke, im Schaltschrank oder auf Hutschiene 35 mm (mit Adapter). Lochbild 128×128 mm. Externe BMZ-Anbindung?Ja – über den Alarmeingang AL_IN+/AL_IN−. Die BMZ kann die FSZ Pro auslösen, parallel zur Branderkennung über die ORS-Stiche.

Aufputz-Montagesockel für Decken- oder Sturzmontage Für Rauchschalter ORS 142 und Thermoschalter TDS 247 Schutzart IP 42, Farbe weiß ähnlich RAL 9010 Mit integriertem Magnet zur Leitungsüberwachung Kabeleinführung max. 9 mm Montagesockel 143 A – Standard für trockene Räume Der Hekatron Sockel 143 A ist die Standard-Aufputzdose für die Hekatron-Rauch- und Thermoschalter. Er wird an Decke oder Sturz montiert; der Melder rastet von unten ein. Der eingebaute Magnet im Sockel aktiviert die integrierte Leitungsüberwachung des ORS 142 – sofern an der Zentrale die LÜ aktiv ist. Geeignet für trockene Innenräume. Für Feuchträume die 143 AF-Variante mit Dichtung wählen. Technische Daten EigenschaftWert MontageAufputz, Decke oder Sturz SchutzartIP 42 Kabeleinführungmax. 9 mm Durchmesser Magnet für LÜintegriert Farbeweiß, ähnlich RAL 9010 KompatibelORS 142, TDS 247, ORS 142 AT RetroFit Sockel 143 – Übersicht SockelMontageBereich 143 A (dieses Produkt)Aufputz Decke/Sturztrockene Räume 143 AFAufputz Decke/SturzFeuchträume 143 WWandtrockene Räume 143 UHUnterputz / Hohldecketrockene Räume Konsolen für hohe Räume Bei Räumen über 5 m Höhe oder bei hohen Decken-Sturz-Abständen reicht der Sockel allein nicht – dort werden Konsolen eingesetzt: Konsole K 143-S – Sturzmontage, robust Konsole K 143-K – Kragarmmontage über 5 m, Wandbefestigung Häufige Fragen zum Sockel 143 A Wozu der Magnet im Sockel?Er aktiviert beim Einrasten des Melders die integrierte Leitungsüberwachung des ORS 142 – die Zentrale erkennt Fehler in der Verkabelung und meldet sie als Störung. Welche Melder passen?ORS 142, ORS 142 AT RetroFit und TDS 247. Sockel 143 A oder 143 AF?143 A für trockene Räume, 143 AF für Feuchträume mit Spritzwasser oder Kondensat. Wartung?Sockel ist wartungsfrei. Bei Meldertausch nach 8 Jahren bleibt der Sockel meist erhalten – wenn das Magnetset altert, gibt es Ersatz unter Magnetset Leitungsüberwachung VE10.
