Durch Andrücken an den Torfeststeller wird das Tor automatisch arretiert. Um das Tor wieder frei zu geben, genügt ein leichter Druck auf den Fanghaken.

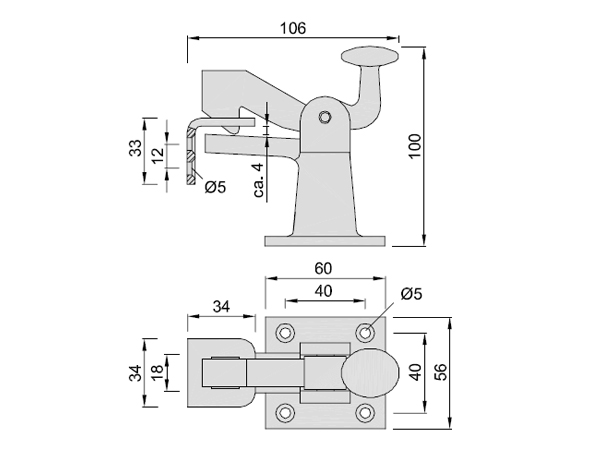

Montage des Torfeststellers:
Den Torfeststeller mit Dübeln und Schrauben auf den Boden schrauben.
Der Feststellpunkt soll den größtmöglichen Abstand zum Torband haben.
An der entsprechenden Stelle wird der Haltewinkel mit 4 mm höhenmäßigem Abstand zur Anschlagplatte des Feststellers so am Tor befestigt, dass sich die Schraublöcher unter dem Fangloch befinden.
Beim Feststellen des Tors dient dadurch der Haltewinkel auch als Anschlagfläche.
KWS Torfeststeller 1315 für Tore bis 300kg
Torfeststeller mit Fanghaken zum Einmauern in den Boden
Torfeststeller zum Einmauern in den Boden
Torfeststeller aus Flachstahl
Haltewinkel aus Stahl
Torfeststeller mit Fanghaken
Max. Torgewicht: ca. 300 kg
Farbe: schwarz einbrennlackiert
Stückgewicht: 3,600 kg
Funktion des Torfeststellers:
Durch Andrücken an den Torfeststeller wird das Tor automatisch arretiert. Um das Tor wieder frei zu geben, genügt ein leichter Druck auf den Fanghaken.
Montage des Torfeststellers:
Den Torfeststeller mind. 150 mm tief in den Boden einlassen.
Der Feststellpunkt soll den größtmöglichen Abstand zum Torband haben.
Der Haltewinkel wird an entsprechender Stelle mit drei Schrauben so am Tor befestigt, dass sich die Schraublöcher über dem Fangloch befinden.
Der Haltewinkel dient durch dass Feststellen des Tores auch als Anschlagfläche.

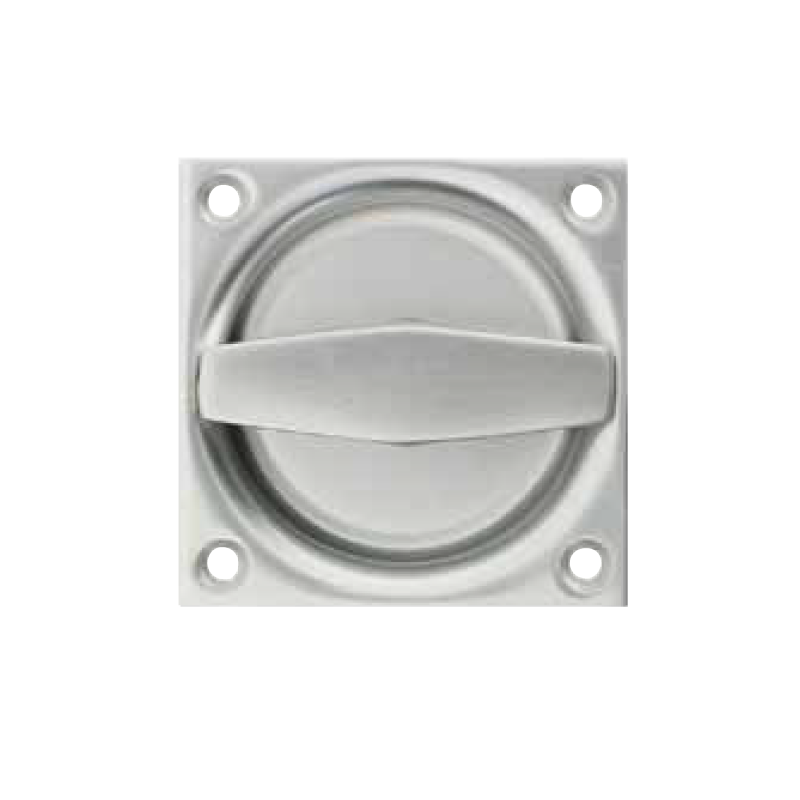

Muschelgriff mit Drehgriff - KWS 5047
Muschelgriff mit Drehgriff zum Einsatz in Camping und Caravan Mobilen, Aufzügen oder Turnhallen und überall dort, wo an Türen nichts hervorstehen darf.
70 x 70 mm Aussenmaß
aus Stahl und Leichtmetall
Griffmulde aus Stahl mit Klappring aus Leichtmetall
Klappringgriff fest drehbar
Ausführungen KWS 5047:
Artikelnr.
Material
Oberfläche
KWS.5047.02
Griffmulde aus Stahl mit Klappring aus Leichtmetall
silberfarbig einbrennlackiert
KWS.5047.03
Griffmulde aus Stahl mit Klappring aus Leichtmetall
schwarz einbrennlackiert
KWS.5047.31
Griffmulde aus Leichtmetall mit Klappring aus Leichtmetall bearbeitet nach E 5
silberfarbig eloxiert
KWS.5047.33
Griffmulde aus Leichtmetall mit Klappring aus Leichtmetall bearbeitet nach E 5
messingfarbig eloxiert
KWS.5047.35
Griffmulde aus Leichtmetall mit Klappring aus Leichtmetall bearbeitet nach E 5
Edelstahl-Effekt eloxiert
Hinweis Montage:
Für die Montage des Muschelgriffs sollte eine ausreichende Einlasstiefe gegeben sein.
Lieferumfang:KWS 5047 Muschelgriff - 8 mm Lochteil
KWS 1308 Torfeststeller
Torfeststeller mit Haltewinkel aus Stahl zur Wandmontage
Torfeststeller zum Aufschrauben an die Wand (Wandmontage)
Material aus Temperguss
Haltewinkel aus Stahl
für Tore bis: ca. 100 kg
Farbe: - schwarz einbrennlackiert - feuerverzinkt
Funktion Torfeststeller KWS 1308:
Durch Andrücken an den Torfeststeller wird das Tor automatisch arretiert. Um das Tor wieder frei zu geben, genügt ein leichter Druck auf den Fanghaken.
Montage des Torfeststellers:
Den Torfeststeller mit Dübeln und Schrauben an die Wand schrauben.
Der Feststellpunkt soll den größtmöglichen Abstand zum Torband haben.
An der entsprechenden Stelle wird der Haltewinkel mit 4 mm höhenmäßigem Abstand zur Anschlagplatte des Feststellers so am Tor befestigt, dass sich die Schraublöcher unter dem Fangloch befinden.
Beim Feststellen des Tors dient dadurch der Haltewinkel auch als Anschlagfläche.
Lieferumfang:- Torfeststeller KWS (Woelm) 1308 - wandmontage- Haltewinkel
KWS 1302, 1304 oder 1306 Feststeller für Tore
Torfeststeller mit Steindolle zum Einmauern in die Wand
Torfeststeller zum Einmauern in die Wand
aus Temperguss
mit Steindolle
inkl. Haltewinkel aus Stahl
Ausführung 1302: 110mm - für Tore bis ca. 80 kg
Ausführung 1304: 125mm - für Tore bis ca. 100 kg
Ausführung 1306: 135mm - für Tore bis ca. 150 kg
Farbe: - schwarz einbrennlackiert - feuerverzinkt
Funktion des Torfeststellers 1302, 1304 oder 1306:
Durch Andrücken an den Torfeststeller wird das Tor automatisch arretiert. Es genügt ein leichter Druck auf den Fanghaken um das Tor wieder frei zu geben.
Montage Torfeststeller 1302, 1304 oder 1306:
Den Torfeststeller am gewünschten Feststellpunkt mind. 80mm tief in den Boden einlassen.
Der Feststellpunkt soll den größtmöglichen Abstand zum Torband haben.
An der entsprechenden Stelle wird der Haltewinkel mit 4mm höhenmaßigem Abstand zur Anschlagplatte des Torfeststellers so am Tor befestigt, dass sich die Schraublöcher unter dem Fangloch befinden.
Der Haltewinkel dient beim Feststellen des Tors auch als Anschlagfläche.
Lieferumfang:- Torfeststeller zum Einmauern in die Wand- Haltewinkel aus Stahl
Torstopper aus verzinktem Stahl zum Anschrauben
Torstopper aus Stahl verzinkt zum Anschrauben
Länge: 100 mm (Bodenplatte)
Breite: 74 mm (Bodenplatte)
Höhe: 120 mm (inkl. Bodenplatte)
Materialstärke: 8 mm
Material: Stahl, verzinkt
Gewicht: 0,715 kg
Ausführungen:
Art.-Nr.
Montage
Material/Oberfläche
96 41 62
zum Anschrauben
Stahl, verzinkt
Torendpuffer aus Stahl zum Anschrauben
Länge: 100 mm (Bodenplatte)
Breite: 74 mm (Bodenplatte)
Höhe: 85 mm (bis Mitte Puffer), 106 mm (insgesamt)
Material: Stahl, verzinkt
Rollendurchmesser: 37 mm (Puffer)
Gewicht: 1,200 kg
Ausführungen:
Art.-Nr.
Montage
Material/Oberfläche
964146
zum Anschrauben
Stahl verzinkt
Grendelriegel mit Grundplatte zum Anschrauben
Grendelriegel für Tore
mit Grundplatte zum Anschweißen
Bolzen 14 mm Durchmesser
Hub 93 mm
rechts und links verwendbar
Länge: 300 oder 500 mm
Stahl, galvanisch verzinkt
Art.-Nr.
Länge
Material/Oberfläche
07.502.0030.010
300 mm
Stahl, galvanisch verzinkt
07.502.0050.010
500 mm
Stahl, galvanisch verzinkt
Lieferumfang: - Grendelriegel mit Grundplatte zum Anschweißen
KWS 1308 Torfeststeller
Torfeststeller mit Haltewinkel aus Stahl zur Wandmontage
Torfeststeller zum Aufschrauben an die Wand (Wandmontage)
Material aus Temperguss
Haltewinkel aus Stahl
für Tore bis: ca. 100 kg
Farbe: - schwarz einbrennlackiert - feuerverzinkt
Funktion Torfeststeller KWS 1308:
Durch Andrücken an den Torfeststeller wird das Tor automatisch arretiert. Um das Tor wieder frei zu geben, genügt ein leichter Druck auf den Fanghaken.
Montage des Torfeststellers:
Den Torfeststeller mit Dübeln und Schrauben an die Wand schrauben.
Der Feststellpunkt soll den größtmöglichen Abstand zum Torband haben.
An der entsprechenden Stelle wird der Haltewinkel mit 4 mm höhenmäßigem Abstand zur Anschlagplatte des Feststellers so am Tor befestigt, dass sich die Schraublöcher unter dem Fangloch befinden.
Beim Feststellen des Tors dient dadurch der Haltewinkel auch als Anschlagfläche.
Lieferumfang:- Torfeststeller KWS (Woelm) 1308 - wandmontage- Haltewinkel
KWS 1302, 1304 oder 1306 Feststeller für Tore
Torfeststeller mit Steindolle zum Einmauern in die Wand
Torfeststeller zum Einmauern in die Wand
aus Temperguss
mit Steindolle
inkl. Haltewinkel aus Stahl
Ausführung 1302: 110mm - für Tore bis ca. 80 kg
Ausführung 1304: 125mm - für Tore bis ca. 100 kg
Ausführung 1306: 135mm - für Tore bis ca. 150 kg
Farbe: - schwarz einbrennlackiert - feuerverzinkt
Funktion des Torfeststellers 1302, 1304 oder 1306:
Durch Andrücken an den Torfeststeller wird das Tor automatisch arretiert. Es genügt ein leichter Druck auf den Fanghaken um das Tor wieder frei zu geben.
Montage Torfeststeller 1302, 1304 oder 1306:
Den Torfeststeller am gewünschten Feststellpunkt mind. 80mm tief in den Boden einlassen.
Der Feststellpunkt soll den größtmöglichen Abstand zum Torband haben.
An der entsprechenden Stelle wird der Haltewinkel mit 4mm höhenmaßigem Abstand zur Anschlagplatte des Torfeststellers so am Tor befestigt, dass sich die Schraublöcher unter dem Fangloch befinden.
Der Haltewinkel dient beim Feststellen des Tors auch als Anschlagfläche.
Lieferumfang:- Torfeststeller zum Einmauern in die Wand- Haltewinkel aus Stahl
Torriegel aus feuerverzinktem Stahl
Torriegel feuerverzinkt
mit 2 Führungswinkeln
Stangen-Durchmesser: 16 mm
Höhe: 400 mm
Gewicht: 0,988 kg
Art.-Nr.
Material/Oberfläche
97 15 87
Stahl feuerverzinkt
KWS Torfeststeller 1301, 1303 oder 1305
Feststeller für Tore mit Steindolle zum Einmauern - Boden
Torfeststeller zum Einmauern in den Boden
aus Temperguss
mit Steindolle
Haltewinkel aus Stahl
Ausführung 1301: 105mm - für Tore bis ca. 80 kg
Ausführung 1303: 117mm - für Tore bis ca. 100 kg
Ausführung 1305: 120mm - für Tore bis ca. 150 kg
Farbe: - schwarz einbrennlackiert - feuerverzinkt
Funktion des Torfeststellers 1301, 1303 oder 1305:
Durch Andrücken an den Torfeststeller wird das Tor automatisch arretiert. Es genügt ein leichter Druck auf den Fanghaken um das Tor wieder frei zu geben.
Montage Torfeststeller 1301, 1303 oder 1305:
Den Torfeststeller am gewünschten Feststellpunkt mind. 80mm tief in den Boden einlassen.
Der Feststellpunkt soll den größtmöglichen Abstand zum Torband haben.
An der entsprechenden Stelle wird der Haltewinkel mit 4mm höhenmaßigem Abstand zur Anschlagplatte des Torfeststellers so am Tor befestigt, dass sich die Schraublöcher unter dem Fangloch befinden.
Der Haltewinkel dient beim Feststellen des Tors auch als Anschlagfläche.
Lieferumfang:- Türfeststeller KWS 1301, 1303 oder 1305- Haltewinkel
TS 93 Basic - Die Komplettlösung von Dorma
Dorma Türschließer TS 93 Basic im Contur Design
Gleitschienentürschließer in praktischer Komplettverpackung mit EASY OPEN Technologie für 1-flg. Türen bis 1.250 mm Türblattbreite. Der Dorma TS 93 Basic mit Basic-Gleitschiene für 1-flg. Türen ist die wirtschaftliche Alternative zum TS 93 System. Der TS 93 Basic Schließkörper verfügt über ein stark abfallendes Öffnungsmoment, welches über die EASY OPEN Technologie ermöglicht wird. Der Dorma TS 93 Basic Türschließer mit Gleitschiene bietet höchsten Begehkomfort durch die bewährte DORMA cam action Technologie. Der TS 93 Basic verfügt serienmäßig über eine Öffnungsdämpfung und ist ausgestattet mit Montageplatte für den Schließkörper und Gleitschiene. Der TS 93 Basic ist wie auch das TS 93 System im DORMA Contur Design verfügbar und geprüft nach EN 1154 sowie CE-gekennzeichnet.Stark abfallendes ÖffnungsmomentAnders als bei herkömmlichen Gleitschienen-Türschließern sorgt die einzigartige cam action Technologie beim TS 93 Basic für höchsten Begehkomfort. Der beim Öffnen der Tür zu überwindende Widerstand geht augenblicklich zurück. Soviel Komfort wissen vor allem Kinder und ältere Menschen zu schätzen. Produktmerkmale
Schließkraft stufenlos einstellbar: EN 2–5
Für allgemeine Türen bis zu einer Türblattbreite von 1250 mm geeignet
Für Feuer- und Rauchschutztüren
Gleiche Ausführung für DIN-L und DIN-R
Mit Gleitschiene
Schließkraft über Stellschraube stufenlos einstellbar
Schließgeschwindigkeit über Ventil stufenlos einstellbar
Endschlag über Ventil stufenlos einstellbar
Öffnungsdämpfung (BC/ÖD) einstellbar über Ventil
Türschließer geprüft nach EN 1154
CE-Kennzeichnung für Bauprodukte
Gewicht: 3,5 kg
Länge (L): 275 mmBautiefe (B): 53 mmHöhe (H): 60 mm
Vorteile Dorma TS 93 Basic
Hohe Ausführungssicherheit durch eindeutige Produktzuordnung.
Komplettlösung in einem Paket
Komplettverpackungen für Band- und Bandgegenseite.
Optimale Befestigung des Türschließers durch Montagekonsole mit universeller Lochgruppe.
Einfache und schnelle Montage des Türschließers.
Hoher Begehkomfort und voll kontrolliertes Schließen.
Einfache Nutzungsanpassung durch hydraulische Funktionen.
Artikelnummer
Bezeichnung
Material / Oberfläche
43020801
DORMA TS 93 B Basic - Türblattmontage Bandseite oder Kopfmontage auf der Bandgegenseite
silberfarbig
43030801
DORMA TS 93 G Basic - Türblattmontage Bandgegenseite oder Kopfmontage auf der Bandseite
silberfarbig
Montagearten des Dorma TS 93 Basic im Contur Design
Türblattmontage Bandseite - Dorma TS 93 Basic:
Türblattmontage (Normalmontage) des TS 93 B Basic auf der Bandseite. Unter entsprechenden baulichen Voraussetzungen ist bei dieser Montageart ein Öffnungswinkel von 180° möglich. In den meisten Fällen ist dabei eine Wandausnehmung für den Türschließer vorzusehen.EignungsnachweisDer TS 93 B Basic ist vom Staatlichen Materialprüfungsamt, Dortmund, nach EN 1154 geprüft und güteüberwacht.Beispiel: DIN-L-Tür, DIN-R-Tür spiegelbildlich.
Sturzmontage Bandgegenseite - Dorma TS 93 Basic:
Sturzmontage (Kopfmontage) des TS 93 B Basic auf der Bandgegenseite. Die Öffnungsdämpfung ist bei dieser Montageart nicht wirksam. Abhängig von den baulichen Gegebenheiten, ist der Türöffnungswinkel auf ca. 120° bis 145° begrenzt. Um Beschädigungen der Tür bzw. des Türschließers zu vermeiden, empfiehlt es sich, einen Türstopper zu setzen.EignungsnachweisDer TS 93 B Basic ist vom Staatlichen Materialprüfungsamt, Dortmund, nach EN 1154 geprüft und güteüberwacht. Eignungsnachweis in Verbindung mit der jeweiligen Feuer- und Rauchschutztür zusätzlich erforderlich.Beispiel: DIN-L-Tür, DIN-R-Tür spiegelbildlich.
Türblattmontage Bandgegenseite - Dorma TS 93 Basic:
Türblattmontage (Normalmontage) des TS 93 G Basic auf der Bandgegenseite. Abhängig von den baulichen Gegebenheiten, ist der Türöffnungswinkel auf ca. 120° bis 145° begrenzt. Um Beschädigungen der Tür bzw. des Türschließers zu vermeiden, empfiehlt es sich, einen Türstopper zu setzen.Bei Feuer- und Rauchschutztüren muss ein Türstopper gesetzt werden.EignungsnachweisDer TS 93 G Basic ist vom Staatlichen Materialprüfungsamt, Dortmund, nach EN 1154 geprüft und güteüberwacht. Eignungsnachweis in Verbindung mit der jeweiligen Feuer- und Rauchschutztür zusätzlich erforderlich.Beispiel: DIN-L-Tür, DIN-R-Tür spiegelbildlich.
Sturzmontage Bandseite - Dorma TS 93 Basic:
Sturzmontage (Kopfmontage) des TS 93 G Basic auf der Bandseite. Unter entsprechenden baulichen Voraussetzungen ist bei dieser Montageart ein Öffnungswinkel von 180° möglich.EignungsnachweisDer TS 93 G Basic ist vom Staatlichen Materialprüfungsamt, Dortmund, nach EN 1154 geprüft und güteüberwacht. Eignungsnachweis in Verbindung mit der jeweiligen Feuer- und Rauchschutztür zusätzlich erforderlich.Beispiel: DIN-L-Tür, DIN-R-Tür spiegelbildlich.
Lieferumfang: - Gleitschienentürschließer DORMA TS 93 B : (Türblattmontage auf der Bandseite oder Kopfmontage auf der Bandgegenseite) oder Gleitschienentürschließer DORMA TS 93 G : (Türblattmontage auf der Bandgegenseite oder Kopfmontage auf der Bandseite) - inkl. Basic-Gleitschiene- Montageplatte
177,31 €*
