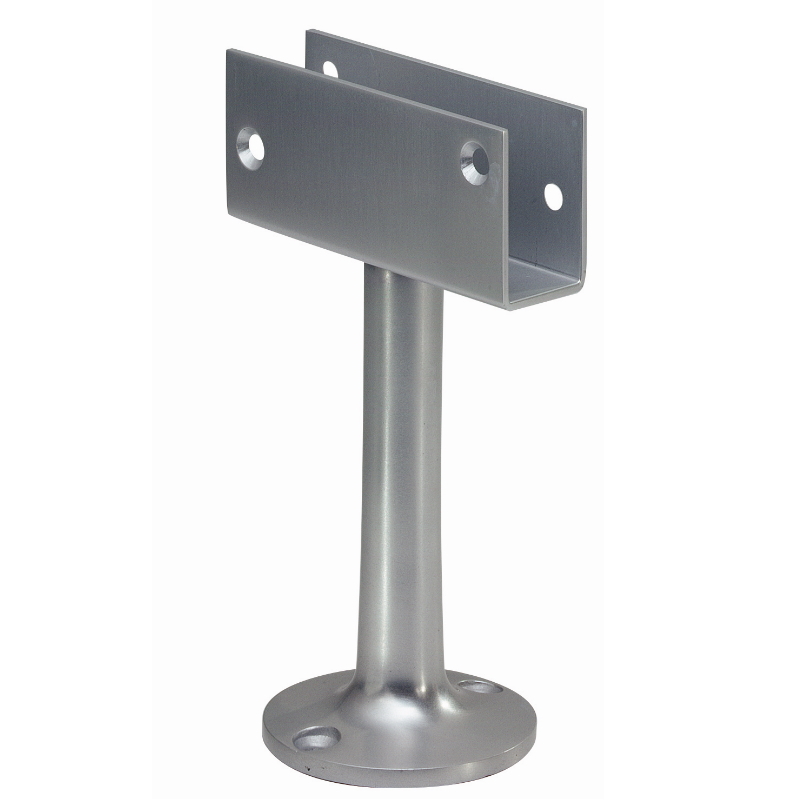

Trennwandstütze mit U-Form-Auflage - KWS 4169
Wandstütze 120 mm hoch - zum Aufschrauben, mit zwei versenkten Schraublöchern
Trennwandstütze aus Leichtmetall bearbeitet nach E 5
Ausführung: KWS 4169
für 16 mm Wandstärke
Höhe: 120 mm
mit U-Form-Auflage
Die Trennwandstütze ist zum Aufschrauben, mit zwei versenkten Schraublöchern.
Ausführungen Trennwandstütze 4169:
Art.-Nr.
Ausführung
Material/Oberfläche
KWS 4169.31
für 16 mm Wand, 120 mm hoch
Leichtmetall bearbeitet nach E 5 - silberfarbig eloxiert
Lieferumfang:KWS 4169 Trennwandstütze - 16mm Wand - 120mm hoch
Trennwandstütze für 19 mm Wand - U-Form-Auflage - KWS 4070
Wandstütze 100 mm hoch, zum Aufschrauben, mit zwei versenkten Schraublöchern
Trennwandstütze aus Leichtmetall bearbeitet nach E 5
Ausführung: KWS 4070
für 19 mm Wandstärke
Höhe: 100 mm
mit U-Form-Auflage
Die Trennwandstütze ist zum Aufschrauben, mit zwei versenkten Schraublöchern.
Ausführungen Trennwandstütze 4070:
Art.-Nr.
Ausführung
Material/Oberfläche
4070.31
für 19 mm Wand, 100 mm hoch
Leichtmetall bearbeitet nach E 5 - silberfarbig eloxiert
Auf Anfrage die KWS 4070 Trennwandstütze in weiteren Oberflächen.Lieferumfang:KWS 4070 Trennwandstütze - Wand 19mm - Höhe 100mm
Trennwandstütze mit U-Form-Auflage - KWS 4069
Wandstütze zum Aufschrauben, mit zwei versenkten Schraublöchern
Trennwandstütze aus Leichtmetall bearbeitet nach E 5
Ausführung: KWS 4069
für 16 mm Wandstärke
Höhe: 100 mm
mit U-Form-Auflage
Die Trennwandstütze ist zum Aufschrauben, mit zwei versenkten Schraublöchern.
Ausführungen Trennwandstütze 4069:
Art.-Nr.
Ausführung
Material/Oberfläche
KWS 4069.31
für 16 mm Wand, 100 mm hoch
Leichtmetall bearbeitet nach E 5 - silberfarbig eloxiert
Lieferumfang:KWS 4069 Trennwandstütze - 16mm Wand - 100mm hoch
Trennwandstütze mit U-Form-Auflage - KWS 4269
Wandstütze 150 mm hoch - zum Aufschrauben, mit zwei versenkten Schraublöchern
Trennwandstütze aus Leichtmetall bearbeitet nach E 5
Ausführung: KWS 4269
für 16 mm Wandstärke
Höhe: 150 mm
mit U-Form-Auflage
Die Trennwandstütze ist zum Aufschrauben, mit zwei versenkten Schraublöchern.
Ausführungen Trennwandstütze 4269:
Art.-Nr.
Ausführung
Material/Oberfläche
KWS 4269.31
für 16 mm Wand, 150 mm hoch
Leichtmetall bearbeitet nach E 5 - silberfarbig eloxiert
Lieferumfang:KWS 4269 Trennwandstütze - 16mm Wand - 150mm hoch

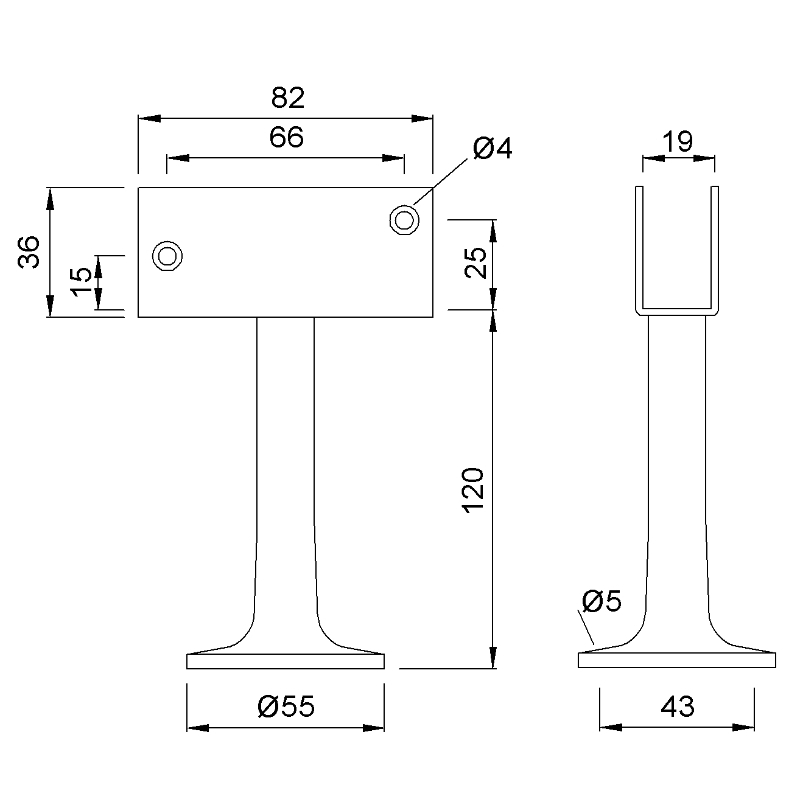

Trennwandstütze für 19 mm Wand - U-Form-Auflage - KWS 4170
Wandstütze 120 mm hoch, zum Aufschrauben, mit zwei versenkten Schraublöchern
Trennwandstütze aus Leichtmetall bearbeitet nach E 5
Ausführung: KWS 4170
für 19 mm Wandstärke
Höhe: 120 mm
mit U-Form-Auflage
Die Trennwandstütze ist zum Aufschrauben, mit zwei versenkten Schraublöchern.
Ausführungen Trennwandstütze 4170:
Art.-Nr.
Ausführung
Material/Oberfläche
KWS 4170.31
für 19 mm Wand, 120 mm hoch
Leichtmetall bearbeitet nach E 5 - silberfarbig eloxiert
Lieferumfang:KWS 4170 Trennwandstütze - Wand 19 mm - Höhe: 120 mm
Trennwandstütze für 19 mm Wand - U-Form-Auflage - KWS 4070
Wandstütze 100 mm hoch, zum Aufschrauben, mit zwei versenkten Schraublöchern
Trennwandstütze aus Leichtmetall bearbeitet nach E 5
Ausführung: KWS 4070
für 19 mm Wandstärke
Höhe: 100 mm
mit U-Form-Auflage
Die Trennwandstütze ist zum Aufschrauben, mit zwei versenkten Schraublöchern.
Ausführungen Trennwandstütze 4070:
Art.-Nr.
Ausführung
Material/Oberfläche
4070.31
für 19 mm Wand, 100 mm hoch
Leichtmetall bearbeitet nach E 5 - silberfarbig eloxiert
Auf Anfrage die KWS 4070 Trennwandstütze in weiteren Oberflächen.Lieferumfang:KWS 4070 Trennwandstütze - Wand 19mm - Höhe 100mm
Trennwandstütze mit Winkelauflage - KWS 4242
Höhenverstellbare Trennwandstütze zum Aufschrauben - Höhe: 125 - 150 mm
aus Leichtmetall bearbeitet nach E 5 oder Edelstahl-Rostfrei
mit zusätzlicher Exzenterscheibe
Ausführung KWS 4242
Höhe: 125 - 150 mm
mit Winkelauflage
höhenverstellbar
zum Aufschrauben
mit Befestigungsmaterial
Montage Trennwandstütze KWS 4242:
Bodenrosette mit eingesetzter Beilegscheibe auf den Boden schrauben.
Stütze einstecken.
mit Maulschlüssel auf gewünschte Höhe drehen und mit Rundmutter kontern.
mit Klemmschraube sichern.
Für den Ausgleich evtl. Abweichungen beim Bohren des Boden-Dübelloches ist jeder Trennwandstütze eine zusätzliche Exzenterscheibe beigefügt.
Mit der Exzenterscheibe können anstelle der Beilegscheibe Abweichungen bis zu 4 mm aus der Mitte egalisiert werden.
Die Stütze kann in der Höhe zur Anpassung an Bodenunebenheiten um 5 bzw. 10 mm gekürzt werden.
Jede einzelne Verpackung enthält eine Montageanleitung.
Ausführungen:
Art.-Nr.
Ausführung
Material/Oberfläche
Gewicht
KWS 4242.31
125 - 150 mm hoch
Leichtmetall - silberfarbig eloxiert
0,210 kg
KWS 4242.82
125 - 150 mmhoch
Edelstahl-Rostfrei matt gebürstet
0,440 kg
Lieferumfang:- KWS 4242 Trennwandstütze verstellbar - 125-150 mm- mit Befestigungsmaterial- mit zusätzlicher Exzenterscheibe
Falttor-Treibriegel 180° drehbar
Mit doppelseitigem Hebel - Stahl galvanisch verzinkt
- zum Anschweißen - geschmiedete Gelenke - für Flachstangen 30 x 10 mm - 180° drehbar - Hebel doppelseitig
Sonderausführung: Treibriegel nur nach oben oder unten schließend Hinweis: Torstärke (max. 65 mm) zum Selbstanpassen.
Art.Nr.
Richtung
Ausführung
Material / Oberfläche
03.114.0000.010
rechts
zum Anschweißen
Stahl galvanisch verzinkt
03.115.0000.010
links (Abbildung zeigt Ausführung Links)
zum Anschweißen
Stahl galvanisch verzinkt
Die Richtung des Treibriegels kann rechts neben dem Bild ausgewählt werden.
Die Abbildung zeigt die Ausführung Links
DICTATOR Universal-Türdämpfer VS 2000
Der Türdämpfer bildet zusammen mit dem Haken bei geschlossener Tür eine optische Einheit
Der DICTATOR Türdämpfer VS 2000 verhindert, daß die Türen zufallen oder durch Wind nicht komplett schließt oder wieder aufgedrückt werden. Gehäuse und Haken bilden bei geschlossener Tür eine optische Einheit. Komplett verdeckte Befestigung durch patentierte Schwenkplatte. Dämpfungszylinder nicht sichtbar.Das Spitzenmodell der DICTATOR Türdämpfer ist der VS 2000. Er ist auch für schwere Türen geeignet. Das patentierte Befestigungssystem mit schwenkbarer Grundplatte macht die Montage des VS 2000 sehr einfach. Die Befestigungsschrauben sind verdeckt, so daß der VS 2000 mit dem Haken eine formschöne Einheit bildet. Der VS 2000 wird normalerweise senkrecht in der Türmitte befestigt. Die Ausführungen mit 20 N, 35 N oder 50 N sind jedoch standardmäßig auch für waagrechte Montage geeignet. Der Türdämpfer VS 2000 ist besonders für auf- und gleichliegende Türen geeignet. Um den Höhenunterschied zwischen Tür und Rahmen auszugleichen, werden bei jedem VS 2000 drei unterschiedlich dicke Unterlegplättchen für den Haken mitgeliefert. Der VS 2000 wird standardmäßig verchromt oder farbig beschichtet geliefert. Er ist nicht in Edelstahl lieferbar. Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten lieferbar.Leistungsmerkmale: Schließkraft: je nach Ausführung (am Türdämpfer gemessen): 20, 50, 80, 115N Einbaulage: Senkrecht (Standard) - auch für waagerechte Montage geeignet (20 N, 35 N, 50 N)Türen: keine Unterscheidung nach DIN links und DIN rechtsTürfalz: Universeller Alu-Einlaufhaken mit 3 Kunststoffplättchen zum Ausgleich von Falzdicken von 2 bis 15 mmDämpfungscharakteristik: progressivSchließgeschwindigkeit: stufenlos einstellbarDämpfungsmedium: nahezu temperaturneutrales Silikonöl
Ausführungen:
Artikelnr
Federkraft
Haken
Oberfläche
300575
20 N
Haken 1020
glanzverchromt
300570
35 N
Haken 1020
glanzverchromt
300500
50 N
Haken 1020
glanzverchromt
300550
80 N
Haken 1020
glanzverchromt
300560
115 N
Haken 1020
glanzverchromt
Technische Daten:
Türarten
DIN links und DIN rechts, auf-, gleich- und zurückliegend
Schließkraft
20, 50, 80 bzw. 115 N (am Türdämpfer gemessen)
Dämpfungscharakteristik
progressiv, Schließgeschwindigkeit einstellbar
Dämpfungsflüssigkeit
nahezu temperaturneutrales Silikonöl
Montagearten
senkrecht oder waagrecht
Lieferumfang
Türdämpfer, Einlaufkurve, 3 Ausgleichsplättchen, Schrauben
Oberfläche
glanzverchromt; auch matt, glanz gold, farbig beschichtet
Montage:
Der DICTATOR Türdämpfer VS 2000 wird auf dem Türblatt mittels einer schwenkbaren Grundplatte befestigt, üblicherweise etwa in Türmitte.
Klappen Sie zunächst die Grundplatte heraus, halten sie senkrecht etwa in der Mitte der Türe an das Türblatt und befestigen die Grundplatte am Langloch so, daß das obere Ende der Grundplatte ca. 2 mm über die Türoberkante hinausragt.
Nach Kontrolle der lotrechten Position befestigen Sie die Grundplatte endgültig mit den 4 Schrauben Ø 4,5 x 19 und schwenken dann das Gehäuse nach unten bis es an der Grundplatte einrastet.
Nun schwenken Sie die Türe zu und markieren die Gehäuseumrisse an der Zarge, um die seitliche Position der Einlaufkurve festzulegen. Die richtige Höhe der Einlaufkurve ist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante der Einlaufkurve gerade noch leicht berührt.
Wichtig: bei aufliegenden Türen müssen Sie die Einlaufkurve mit Hilfe der beiliegenden Ausgleichsplättchen auf gleiches Niveau bringen wie die Dämpfer-Grundplatte.
Lieferumfang:- Dictator Türdämpfer VS 2000 - Haken 1020- 3 Ausgleichsplättchen- Schrauben
Trennwandstütze zum Aufschrauben - 150-175 mm höhenverstellbar
Aus Aluminium oder Edelstahl V2A - Trennwandstütze KWS 4103
aus Leichtmetall bearbeitet nach E 5
KWS 4103: 150 - 175 mm hoch
höhenverstellbar
zum Aufschrauben
sichtbare Verschraubung
Ausführungen KWS 4103:
Art.-Nr.
Ausführung
Material/Oberfläche
Gewicht
KWS 4103.31
150 - 175 mm hoch - verstellbar
silberfarbig eloxiert
0,190 kg
Ausführung aus Edelstahl-Rostfrei auf Anfrage.Lieferumfang:KWS 4103 Trennwandstütze - Höhe 150-175 mm
Trennwandstütze für 19 mm Wand - U-Form-Auflage - KWS 4270
Wandstütze 150 mm hoch, zum Aufschrauben, mit zwei versenkten Schraublöchern
Trennwandstütze aus Leichtmetall bearbeitet nach E 5
Ausführung: KWS 4270
für 19 mm Wandstärke
Höhe: 150 mm
mit U-Form-Auflage
Die Trennwandstütze ist zum Aufschrauben, mit zwei versenkten Schraublöchern.
Ausführungen Trennwandstütze 4270:
Art.-Nr.
Ausführung
Material/Oberfläche
KWS 4270.31
für 19 mm Wand, 150 mm hoch
Leichtmetall bearbeitet nach E 5 - silberfarbig eloxiert
Lieferumfang:KWS 4270 Trennwandstütze - Wand 19 mm - Höhe: 150 mm
