KWS 4574 Handlaufstütze - gewölbte Auflage
Produktnummer:
KWS.4574.02
Produktinformationen "KWS 4574 Handlaufstütze - gewölbte Auflage"
- Ausführung KWS.4574.02 der KWS 4574
- Material: Stahl
- Oberfläche: silberfarbig einbrennlackiert
- Stückgewicht: 0,220 kg
KWS.4574.02: Stahl, silberfarbig einbrennlackiert
Diese Ausführung besteht aus Stahl, Oberfläche silberfarbig einbrennlackiert. Auflage, Befestigung und Maße sind in allen Ausführungen der KWS 4574 gleich.
Technische Daten
| Material | Stahl |
| Oberfläche | silberfarbig einbrennlackiert |

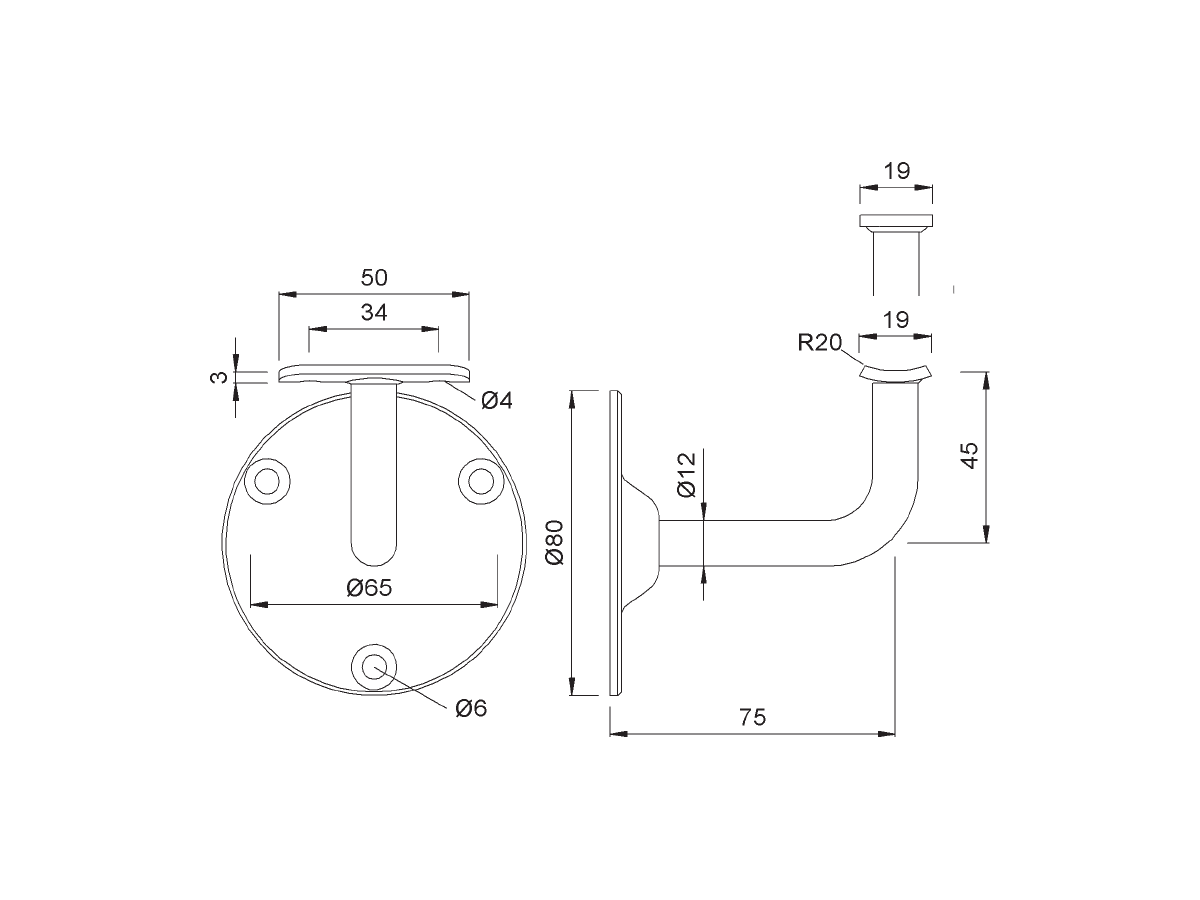

| Auflage | gewölbt, R 20 mm laut Maßzeichnung |
| Handlaufbefestigung | Auflage 50 x 19 mm mit zwei Bohrungen Ø 4 mm, Lochabstand 34 mm |
| Wandbefestigung | Wandrosette Ø 80 mm mit drei Bohrungen Ø 6 mm auf Lochkreis Ø 65 mm zum Anschrauben |
| Ausladung laut Maßzeichnung | 75 mm |
| Stütze | Ø 12 mm |
| Stückgewicht | 0,220 kg |
| Stützenabstand | 800 bis 1.200 mm, von Stütze zu Stütze |
| Herstellernummer | 4574.02 |
Ausführungen im Shop
| Artikel-Nr. | Material | Oberfläche | Stückgewicht |
| KWS.4574.02 | Stahl | silberfarbig einbrennlackiert | 0,220 kg |
| KWS.4574.06 | Stahl | verzinkt | 0,220 kg |
| KWS.4574.82 | Edelstahl-Rostfrei V2A | geschliffen und matt | 0,220 kg |
Montage
Der Stützenabstand sollte je nach Belastung und Wandbeschaffenheit 800 bis 1.200 mm betragen. Gemeint ist der Abstand von Stütze zu Stütze.
Lieferumfang
- 1 Stück KWS 4574 Handlaufstütze, gewölbte Auflage, Stahl, silberfarbig einbrennlackiert
