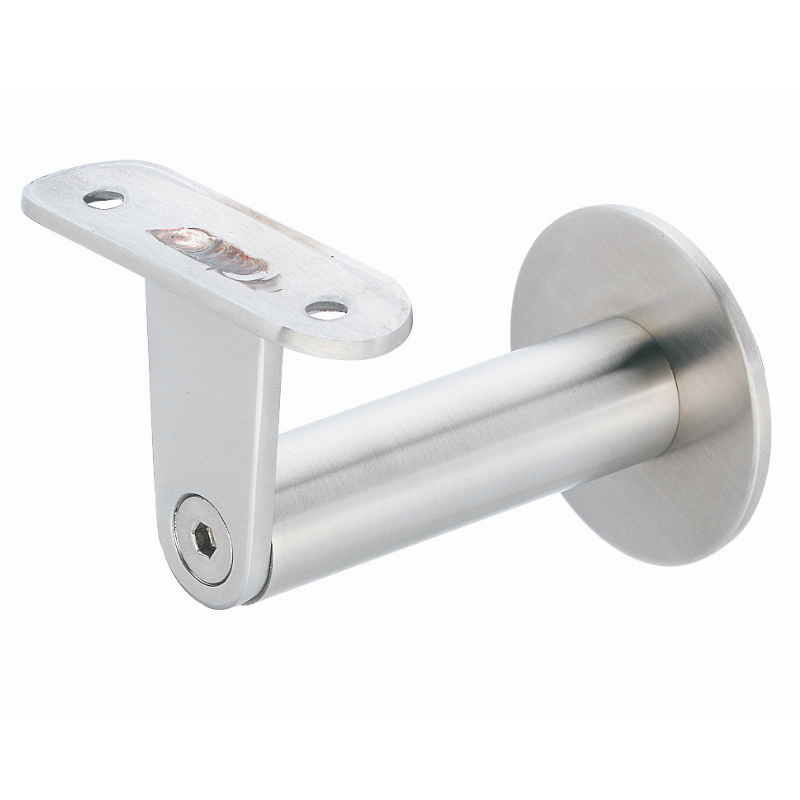

KWS 4579 Handlaufstütze - flache Auflage
Produktinformationen "KWS 4579 Handlaufstütze - flache Auflage"
- Flache Auflage
- Ausladung 75 mm
- Wandbefestigung zum Anschrauben, mit Abdeckkappe
- Edelstahl-Rostfrei V2A, geschliffen und matt
KWS 4579 Handlaufstütze, flache Auflage
Die KWS 4579 ist eine Handlaufstütze mit flacher Auflage. Die Grundplatte wird über drei Bohrungen Ø 6 mm auf Lochkreis Ø 54 mm befestigt und mit der mitgelieferten Abdeckkappe Ø 70 mm abgedeckt.
Der Handlauf wird auf die Auflage geschraubt (Auflage 67 x 22 mm, Lochabstand 45 mm).
Technische Daten
| Material | Edelstahl-Rostfrei V2A |
| Oberfläche | geschliffen und matt |
| Auflage | flach |
| Handlaufbefestigung | Auflage 67 x 22 mm, Lochabstand 45 mm |
| Wandbefestigung | Grundplatte mit drei Bohrungen Ø 6 mm auf Lochkreis Ø 54 mm, mit Abdeckkappe Ø 70 mm |

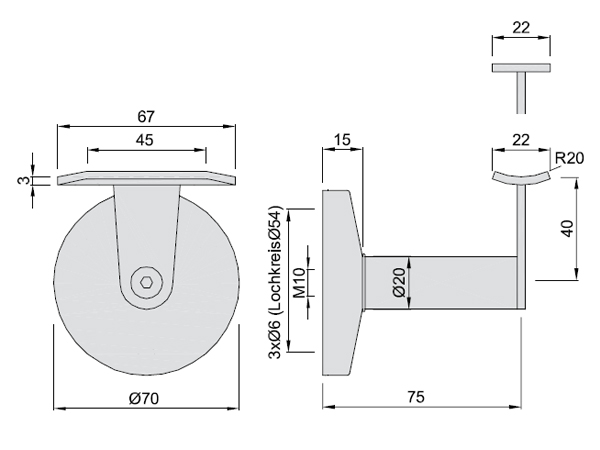

| Ausladung laut Maßzeichnung | 75 mm |
| Stütze | Ø 20 mm |
| Abdeckkappe | im Lieferumfang |
| Stückgewicht | 0,350 kg |
| Stützenabstand | 800 bis 1.200 mm, von Stütze zu Stütze |
| Herstellernummer | 4579.82 |
Montage
Der Stützenabstand sollte je nach Belastung und Wandbeschaffenheit 800 bis 1.200 mm betragen. Gemeint ist der Abstand von Stütze zu Stütze.
Lieferumfang
- 1 Stück KWS 4579 Handlaufstütze, flache Auflage, mit Abdeckkappe
Häufige Fragen
Worauf bezieht sich der Abstand von 800 bis 1.200 mm?
Das ist der empfohlene Abstand der Handlaufstützen untereinander, also von Stütze zu Stütze. Laut Hersteller richtet er sich nach der Belastung und der Wandbeschaffenheit. Beispiel: Ein 3 m langer Handlauf mit Stützen an beiden Enden ergibt 3 Felder mit je 1.000 mm und damit 4 Stützen.
Wie wird die KWS 4579 befestigt?
Die Grundplatte wird über drei Bohrungen Ø 6 mm auf Lochkreis Ø 54 mm befestigt und mit der mitgelieferten Abdeckkappe Ø 70 mm abgedeckt. Der Handlauf wird auf die Auflage geschraubt (Auflage 67 x 22 mm, Lochabstand 45 mm).
Gibt es die KWS 4579 auch mit gewölbter Auflage?
Ja, mit gewölbter Auflage heißt die Stütze KWS 4578 und ist ebenfalls im Shop erhältlich.
