Handlaufstütze KWS 4591 mit flacher Auflage
Für 75 mm Abstand - Leichtmetall bearbeitet nach E 5
Handlaufstütze KWS 4591
75 mm Abstand
aus Leichtmetall bearbeitet nach E 5
mit flacher Auflage
mit Stockschraube M10 x 80
Gewicht: 0,120 kg
Montage Handlaufstütze
Diese Handlaufstützen sind nur für senkrechte Montage geeignet.
Der Stützenabstand sollte je nach Belastung 800 - 1200 mm betragen.
Ausführungen Handlaufstütze KWS 4591:
Art.-Nr.
Ausführung
Material/Oberfläche
4591.31
75 mm Abstand - flache Auflage
silberfarbig eloxiert
Diese Handlaufstütze in weiteren Oberflächen, auf Anfrage.Lieferumfang: - Handlaufstütze KWS 4591 - 75 mm Abstand - flache Auflage - Aluminium eloxiert
Handlaufstütze KWS 4594 mit flacher Auflage
Für 150 mm Abstand - Leichtmetall bearbeitet nach E 5
Handlaufstütze KWS 4594
150 mm Abstand
aus Leichtmetall bearbeitet nach E 5
mit flacher Auflage
mit Stockschraube M10 x 80
Gewicht: 0,120 kg
Montage Handlaufstütze
Diese Handlaufstützen sind nur für senkrechte Montage geeignet.
Der Stützenabstand sollte je nach Belastung 800 - 1200 mm betragen.
Ausführungen:
Art.-Nr.
Ausführung
Material/Oberfläche
KWS 4594.31
150 mm Abstand - flache Auflage
silberfarbig eloxiert
KWS 4594.33
150 mm Abstand - flache Auflage
messingfarbig eloxiert
KWS 4594.37
150 mm Abstand - flache Auflage
dunkelbraun eloxiert
Lieferumfang: - Handlaufstütze KWS 4594 - 150 mm Abstand - flache Auflage - Aluminium eloxiert
Handlaufstütze KWS 4590 mit flacher Auflage
Für 55 mm Abstand - Leichtmetall bearbeitet nach E 5
Handlaufstütze KWS 4590
aus Leichtmetall bearbeitet nach E 5
55 mm Abstand
mit flacher Auflage
mit Stockschraube M10 x 80
Gewicht: 0,120 kg
Montage Handlaufstütze
Diese Handlaufstützen sind nur für senkrechte Montage geeignet.
Der Stützenabstand sollte je nach Belastung 800 - 1200 mm betragen.
Ausführungen:
Art.-Nr.
Ausführung
Material/Oberfläche
KWS 4590.31
55 mm Abstand - flache Auflage
silberfarbig eloxiert
KWS 4590.33
55 mm Abstand - flache Auflage
messingfarbig eloxiert
KWS 4590.37
55 mm Abstand - flache Auflage
dunkelbraun eloxiert
Lieferumfang: - Handlaufstütze KWS 4590 - 55 mm Abstand - flache Auflage - Aluminium eloxiert
Handlaufstütze KWS 4593 mit flacher Auflage
Für 120 mm Abstand - Leichtmetall bearbeitet nach E 5
Handlaufstütze KWS 4593
120 mm Abstand
aus Leichtmetall bearbeitet nach E 5
mit flacher Auflage
mit Stockschraube M10 x 80
Gewicht: 0,120 kg
Montage Handlaufstütze
Diese Handlaufstützen sind nur für senkrechte Montage geeignet.
Der Stützenabstand sollte je nach Belastung 800 - 1200 mm betragen.
Ausführungen:
Art.-Nr.
Ausführung
Material/Oberfläche
KWS 4593.31
120 mm Abstand - flache Auflage
silberfarbig eloxiert
KWS 4593.33
120 mm Abstand - flache Auflage
messingfarbig eloxiert
KWS 4593.37
120 mm Abstand - flache Auflage
dunkelbraun eloxiert
Lieferumfang: - Handlaufstütze KWS 4593 - 120 mm Abstand - flache Auflage - Aluminium eloxiert
Handlaufstütze KWS 4591 mit flacher Auflage
Für 75 mm Abstand - Leichtmetall bearbeitet nach E 5
Handlaufstütze KWS 4591
75 mm Abstand
aus Leichtmetall bearbeitet nach E 5
mit flacher Auflage
mit Stockschraube M10 x 80
Gewicht: 0,120 kg
Montage Handlaufstütze
Diese Handlaufstützen sind nur für senkrechte Montage geeignet.
Der Stützenabstand sollte je nach Belastung 800 - 1200 mm betragen.
Ausführungen Handlaufstütze KWS 4591:
Art.-Nr.
Ausführung
Material/Oberfläche
4591.31
75 mm Abstand - flache Auflage
silberfarbig eloxiert
Diese Handlaufstütze in weiteren Oberflächen, auf Anfrage.Lieferumfang: - Handlaufstütze KWS 4591 - 75 mm Abstand - flache Auflage - Aluminium eloxiert
Handlaufstütze für 100 mm Wandabstand - KWS 4541
Handlaufstütze mit flacher Auflage
aus Leichtmetall bearbeitet nach E 5
Ausführung 4541: mit flacher Auflage - 100 mm Wandabstand
Montage Handlaufstütze 4541:
Der Stützenabstand sollte je nach Belastung und Wandbeschaffenheit 800 - 1200 mm betragen. Ausführungen:
Art.-Nr.
Beschreibung
Material
Oberfläche
Gewicht
KWS 4541.31
100 mm Wandabstand - flache Auflage
Leichtmetall bearbeitet nach E 5
silberfarbig eloxiert
0,110 kg
KWS 4541.33
100 mm Wandabstand - flache Auflage
Leichtmetall bearbeitet nach E 5
messingfarbig eloxiert
0,110 kg
KWS 4541.37
100 mm Wandabstand - flache Auflage
Leichtmetall bearbeitet nach E 5
dunkelbraun eloxiert
0,110 kg
Lieferumfang:KWS 4541 Handlaufstütze - 100 mm Wandabstand - flache Auflage

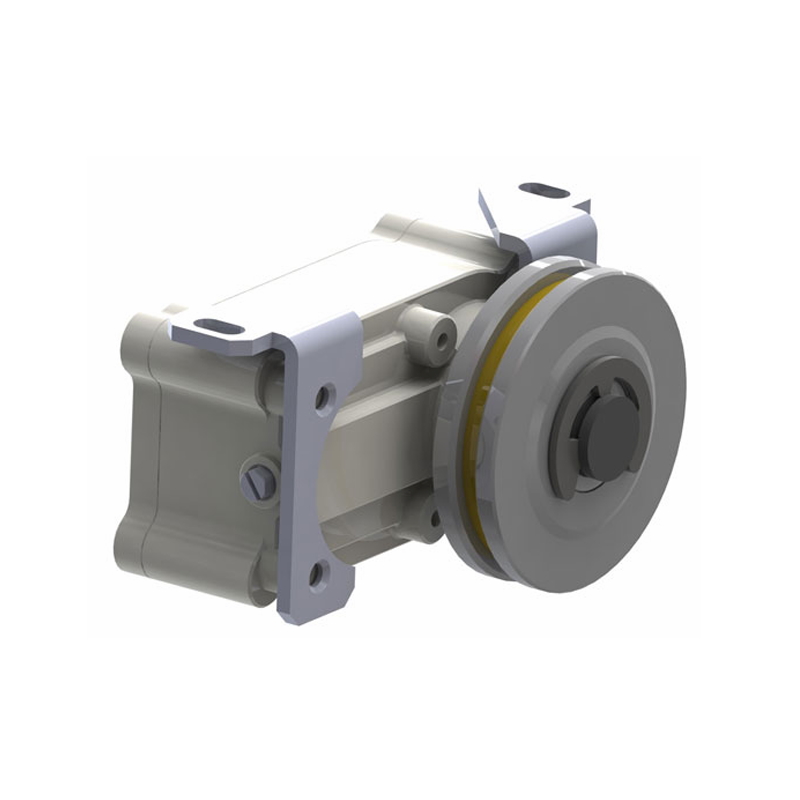

Radialdämpfer LD 100 S-65 mit Seilscheibe Ø 65 mm
für waagrechte oder senkrechte Montage
Bei dem Radialdämpfer LD 100 S-65 mit Seilscheibe Ø 65 mm erfolgt die Dämpfung über ein umlaufendes Seil mit Durchmesser 3 mm. Der LD 100 S-65 kann wahlweise mit oder ohne Montagewinkel-Set geliefert werden.In der Standardausführung hat die Seilscheibe einen Freilauf, so daß nur in einer Laufrichtung gedämpft wird. Bei der Montage ist darauf zu achten, daß das Seil die Seilscheibe ca. 150° umschlingen sollte, um eine optimale Dämpfungswirkung zu erzielen.
Radialdämpfer LD 100 S-65
mit Seilscheibe Ø 65
Seilscheibe aus Aluminium mit Vulkollaneinlage
mit Freilauf
Gehäuse aus Kunststoff
mit oder ohne Montagewinkel-Set verzinkt
Ausführungen:
Artikelnummer
Ausführung
Seilscheibe
244141
Radialdämpfer LD 100 S-65, ohne Montagewinkel
mit Seilscheibe Ø 65 mm
244101
Radialdämpfer LD 100 S-65, mit Montagewinkel-Set verzinkt
mit Seilscheibe Ø 65 mm
Lieferumfang:Radialdämpfer LD 100 S-65 mit Seilscheibe Ø 65 aus Aluminium mit Vulkollaneinlage, mit Freilauf, Gehäuse aus Kunststoff, mit oder ohne Montagewinkel-Set verzinkt
Trennwandstütze mit U-Form-Auflage - KWS 4068
Stütze für 19 mm Wand - 100 mm hoch - Stockschraube M10x80 zum Andübeln
Vor allem in Nassräumen sind KWS Trennwandstützen aus Edelstahl wegen ihrer Korrosionsbeständigkeit zu empfehlen.
Trennwandstütze aus Leichtmetall bearbeitet nach E 5
KWS 4068
für 19 mm Trennwand
Höhe: 100 mm
mit U-Form-Auflage
mit Stockschraube M10x80 zum Andübeln
Stückgewicht: 0,150 kg
Ausführungen:
Art.-Nr.
Beschreibung
Material
Oberfläche
KWS 4068.31
für 19 mm Trennwand - 100 mm hoch
Leichtmetall bearbeitet nach E 5
silberfarbig eloxiert
Lieferumfang:- KWS 4068 Trennwandstütze für 19 mm Wand - 100 mm hoch
Optischer und akustischer Signalgeber - TSG 100
Zur Signalisierung des Schließvorgangs von Brand- und Rauchschutztüren gemäß MVV TB 2019 und EN 1260
Optischer und akustischer Signalgeber zur Signalisierung des Schließvorgangs von Brand- und Rauchschutztüren gemäß MVV TB 2019 und EN 12604.
Warum der Torsignalgeber TSG 100?
Weil er das Schließen von Feuer- und Rauchschutztoren audiovisuell (optisch und akustisch) signalisiert. Das schreibt die Musterverwaltungsvorschrift Technische Baubestimmungen (MVV TB) vor, die seit 2020 in Kraft ist – und sukzessive in das Bauordnungsrecht der einzelnen Bundesländer übernommen wird. Dies gilt gem. EN 12604 zudem für Tore, die ausschließlich durch Schwerkraft betrieben werden und deren Schließgeschwindigkeit über 0,3 m/s liegt bzw. deren Krafteinwirkung 200 N übersteigt. Die audiovisuelle Signalisierung muss außerdem bei einem Stromausfallgewährleistet sein, wenn dieser zur Folge hat, dass sich der Feuerschutzabschluss schließt.
Merkmale TSG 100:
Einstellbare Lautstärke
Einstellbare Tonart
ist kompatibel mit allen Feuer- und Rauchschutztoren
Integrierte Pufferung zur Signalisierung bei Netzausfall
Endschalterauswertung
Signalfarbe rot
ist problemlos nachrüstbar
verfügt über eine einstellbare Lautstärke für alle Umgebungsbedingungen
schafft keinen Mehraufwand durch zusätzliche Prüfungen
Technische Daten:
Betriebsspannung: 24 V DC
Stromaufnahme: max. 50 mA
Pufferdauer: ca. 120 Sekunden
Lautstärke: einstellbar von 67 bis 100dB
Tonarten: 39
Schutzart: IP 65
Betriebsumgebungstemperatur: -20 °C bis +65 °C
Abmessungen (D × H): 90 × 67 mm
Gehäusefarbe: rot (RAL 3001)
Gehäusematerial: ABS FR
Audiovisuelle Signalisierung am Tor - TSG 100:Der neue Torsignalgeber TSG 100Signalmittel werden u. a. im Anwendungsbereich von Türen und Toren eingesetzt. Dies gilt insbesondere für kraftbetätigte Türen und Tore, für die die Anforderungen der EN 12604 zu beachten sind.Seit 2020 schreibt die Musterverwaltungsvorschrift Technische Baubestimmungen (MVV TB) vor: Das Schließen von Feuer- und Rauchschutztoren muss audiovisuell signalisiert werden. Sukzessive wird diese Vorschrift in das Bauordnungsrecht der einzelnen Bundesländer übernommen. Zudem gilt diese Vorgabe für Tore, die ausschließlich durch Schwerkraft betrieben werden und deren Schließgeschwindigkeit bei über 0,3 m/s liegt bzw. deren Krafteinwirkung 200 N übersteigt (Norm EN 12604).Der Torsignalgeber TSG 100 kann in solchen Fällen eingesetzt werden – sowohl bei Neuanlagen als auch im Bestand. Die Vorteile des TSG 100: Er ist kompatibel mit allen Feuer- und Rauchschutztoren und lässt sich ohne zusätzliche Schulung verbauen. Zudem verfügt er über eine einstellbare Lautstärke für alle Umgebungsbedingungen und 39 verschiedene Tonarten zur Auswahl. So kann eine Unterscheidung zwischen dem Signal des TSG 100 und den jeweiligen Umgebungsgeräuschen gewährleistet werden. Der TSG 100 signalisiert auch bei einem Netzausfall noch sicher für 120 Sekunden. Außerdem wird er bei der Feststellanlagen-Prüfung mit geprüft und schafft dadurch keinen zusätzlichen Prüfaufwand.
Lieferumfang:- Hekatron TSG 100 Torsignalgeber
Trennwandstütze mit Winkelauflage - KWS 4009
Mit Stockschraube M10x80 - 10 mm Hoch
aus Stahl, Leichtmetall bearbeitet nach E 5 oder Stahl
KWS 4009: 100 mm hoch
mit Winkelauflage
mit Stockschraube M10x80galvanisch verzinkt
Ausführungen:
Art.-Nr.
Material
Oberfläche
Gewicht
KWS 4009.06
Stahl
galvanisch verzinkt
0,220 kg
KWS 4009.03
Stahl
schwarz einbrennlackiert
0,220 kg
KWS 4009.31
Leichtmetall bearbeitet nach E 5
silberfarbig eloxiert
0,210 kg
Lieferumfang:- KWS 4009 Trennwandstütze - 100 mm hoch
