Panik-Einsteckschloss, Funktion E, 2-flg. Türen

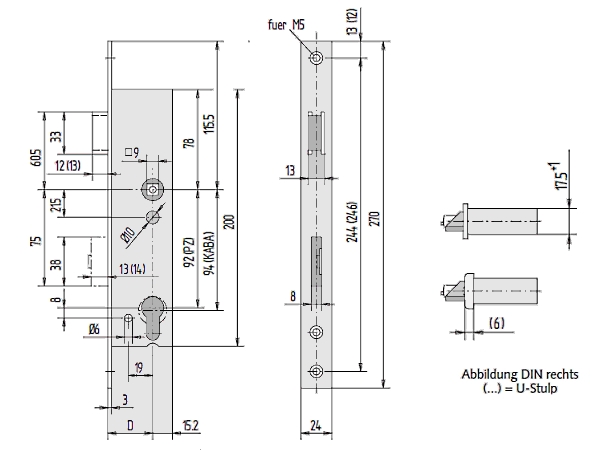

Funktion E - Panik-Einsteckschloss Panik-Einsteckschloß für 2-flügelige Türen mit Flachstulp Schließfunktion E (Trafo-Wechselfunktion) Schloss mit Panikfunktion für 2-flügelige Türen Schloss PZ-vorgerichtet (1-Tour) 92 mm Entfernung mit Wechsel 9 mm Vierkant Nuss durchgehend Falle und Riegel bündig Art.-Nr. Richtung Dornmaß Material/Oberfläche 01.120.3000.426 DIN rechts 30 mm Edelstahl V2A, matt gebürstet 01.120.3500.426 DIN rechts 35 mm Edelstahl V2A, matt gebürstet 01.120.4000.426 DIN rechts 40 mm Edelstahl V2A, matt gebürstet 01.120.4500.426 DIN rechts 45mm Edelstahl V2A, matt gebürstet 01.121.3000.426 DIN links 30 mm Edelstahl V2A, matt gebürstet 01.121.3500.426 DIN links 35 mm Edelstahl V2A, matt gebürstet 01.121.4000.426 DIN links 40 mm Edelstahl V2A, matt gebürstet 01.121.4500.426 DIN links 45 mm Edelstahl V2A, matt gebürstet

Panik-Einsteckschloss für 2-flügelige Türen Einsteckschloss mit Funktion B ■ Schließfunktion B (Umschaltfunktion)■ für 2flügelige Türen mit Flachstulp ■ Schloss ist PZ-vorgerichtet (1-Tour) ■ PZ: 92 mm Entfernung ■ ohne Wechsel ■ mit 9 mm Vierkant ■ Nuss geteilt ■ Falle und Riegel sind bündig Art.-Nr. Richtung Dornmaß Flachstulp 01.118.3000.426 DIN rechts 30 mm Edelstahl V2A, matt gebürstet 01.118.3500.426 DIN rechts 35 mm Edelstahl V2A, matt gebürstet 01.118.4000.426 DIN rechts 40 mm Edelstahl V2A, matt gebürstet 01.118.4500.426 DIN rechts 45mm Edelstahl V2A, matt gebürstet 01.119.3000.426 DIN links 30 mm Edelstahl V2A, matt gebürstet 01.119.3500.426 DIN links 35 mm Edelstahl V2A, matt gebürstet 01.119.4000.426 DIN links 40 mm Edelstahl V2A, matt gebürstet 01.119.4500.426 DIN links 45 mm Edelstahl V2A, matt gebürstet

Funktion E - Panik-Einsteckschloss Panik-Einsteckschloß für 2-flügelige Türen mit Flachstulp Schließfunktion E (Trafo-Wechselfunktion) Schloss mit Panikfunktion für 2-flügelige Türen Schloss PZ-vorgerichtet (1-Tour) 92 mm Entfernung mit Wechsel 9 mm Vierkant Nuss durchgehend Falle und Riegel bündig Art.-Nr. Richtung Dornmaß Material/Oberfläche 01.120.3000.426 DIN rechts 30 mm Edelstahl V2A, matt gebürstet 01.120.3500.426 DIN rechts 35 mm Edelstahl V2A, matt gebürstet 01.120.4000.426 DIN rechts 40 mm Edelstahl V2A, matt gebürstet 01.120.4500.426 DIN rechts 45mm Edelstahl V2A, matt gebürstet 01.121.3000.426 DIN links 30 mm Edelstahl V2A, matt gebürstet 01.121.3500.426 DIN links 35 mm Edelstahl V2A, matt gebürstet 01.121.4000.426 DIN links 40 mm Edelstahl V2A, matt gebürstet 01.121.4500.426 DIN links 45 mm Edelstahl V2A, matt gebürstet

Panik-Einsteckschloss mit Zusatzverriegelung für 2-flügelige Türen Panik-Einsteckschloss mit Zusatzverriegelung nach oben Schließfunktion E (Trafo-Wechselfunktion) Schlos ist PZ-vorgerichtet (1-Tour) mit Wechsel 92 mm Entfernung 9 mm Vierkant Falle und Riegel bündig Nuss durchgehend Art.-Nr. Richtung Dornmaß Material/Oberfläche 01.136.3000.426 DIN rechts 30 mm Edelstahl V2A, matt gebürstet 01.136.3500.426 DIN rechts 35 mm Edelstahl V2A, matt gebürstet 01.136.4000.426 DIN rechts 40 mm Edelstahl V2A, matt gebürstet 01.136.4500.426 DIN rechts 45mm Edelstahl V2A, matt gebürstet 01.137.3000.426 DIN links 30 mm Edelstahl V2A, matt gebürstet 01.137.3500.426 DIN links 35 mm Edelstahl V2A, matt gebürstet 01.137.4000.426 DIN links 40 mm Edelstahl V2A, matt gebürstet 01.137.4500.426 DIN links 45 mm Edelstahl V2A, matt gebürstet

Türverschluss mit Hebel - KWS 6003 Zur zweiseitigen Türbetätigung - Temperguss - Türstärke: 35 - 40 mm KWS 6003 Türverschluss mit Hebel  Türstärke: 35 - 40 mm DIN-Richtung: Links oder Rechts - wählbar (Zeichnung zeigt Verschluss für DIN-linke Tür) Verschluss aus Temperguss Mittelachse aus Stahl mit Schließkloben mit Druckfeder mit Filzdichtungen Stückgewicht: 1,340 kg Montage - KWS 6003 Hebelverschluss Für die Achse wird nach den Maßen der Zeichnung ein Loch in die Tür  gebohrt. Die Anschraubrosetten mit unterlegten Filzdichtungen so aufschrauben, dass je zwei Schraublöcher waagerecht bzw. senkrecht mit dem Mittelloch fluchten. Das Stiftteil durchstecken. Das Lochteil mit aufgelegter Druckfeder mit einer Sicherungsmutter festschrauben. An entsprechender Stelle den Schließkloben im Türrahmen befestigen. Hinweis: Der Betätigungsweg der Hebel liegt bei 45º. Der Verschluss sollte so angebracht werden, dass die Hebel in Offenstellung 45º  schräg nach oben zeigen. Die Abbildung zeigt den Verschluss für die linke Tür   Ausführungen: Art.-Nr. Beschreibung T = Türstärke Material/Oberfläche KWS 6003.02.R Hebelverschluss zweiseitig - DIN-Rechts 35 - 40 mm Temperguss silberfarbig einbrennlackiert KWS 6003.02.L Hebelverschluss zweiseitig - DIN-Links 35 - 40 mm Temperguss silberfarbig einbrennlackiert KWS 6003.07.R Hebelverschluss zweiseitig - DIN-Rechts 35 - 40 mm Temperguss feuerverzinkt KWS 6003.07.L Hebelverschluss zweiseitig - DIN-Links 35 - 40 mm Temperguss feuerverzinkt Lieferumfang:- KWS 6003 Hebelverschluss - Türstärke: 35 - 40 mm- mit Schließkloben, Druckfeder und Filzdichtungen

Panik-Einsteckschloss Funktion E mit Flachstulp Panikschloss mit Trafo-Wechselfunktion ■ Schließfunktion E (Trafo-Wechselfunktion) ■ PZ-vorgerichtet (1-Tour) ■ 92 mm Entfernung ■ mit Wechsel ■ für 1-flügelige Türen ■ 8 mm Vierkant ■ Nuss durchgehend ■ Falle und Riegel bündig ■ Falle rechts und links drehbar ■ Flachstulp aus Edelstahl Art.-Nr. Richtung Dornmaß Material/Oberfläche 01.104.3000.426 DIN rechts 30 mm Edelstahl V2A, matt gebürstet 01.104.3500.426 DIN rechts 35 mm Edelstahl V2A, matt gebürstet 01.104.4000.426 DIN rechts 40 mm Edelstahl V2A, matt gebürstet 01.104.4500.426 DIN rechts 45mm Edelstahl V2A, matt gebürstet 01.105.3000.426 DIN links 30 mm Edelstahl V2A, matt gebürstet 01.105.3500.426 DIN links 35 mm Edelstahl V2A, matt gebürstet 01.105.4000.426 DIN links 40 mm Edelstahl V2A, matt gebürstet 01.105.4500.426 DIN links 45 mm Edelstahl V2A, matt gebürstet
