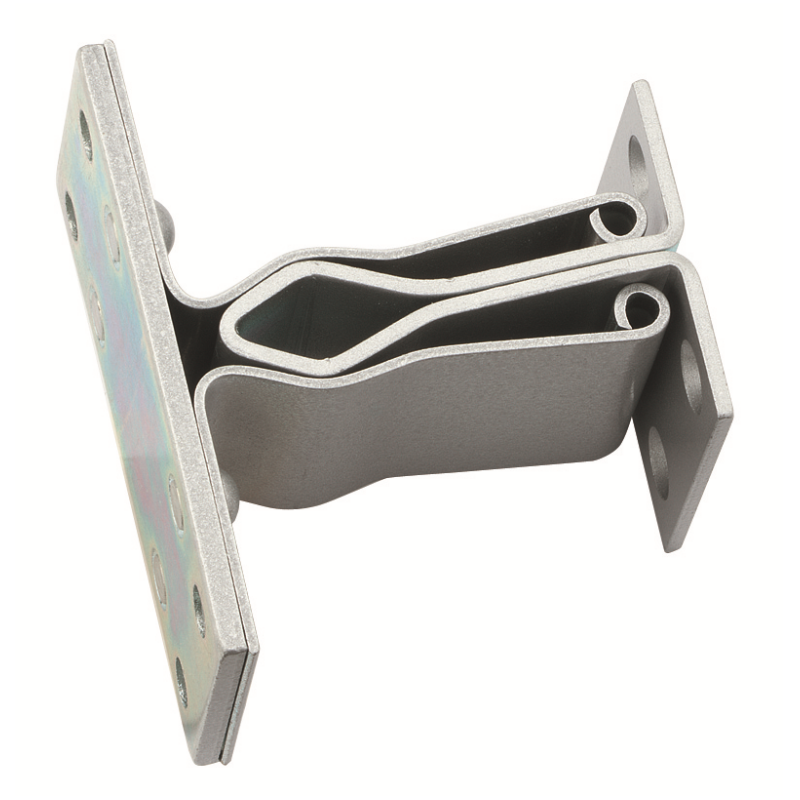

Feststellfeder zur Wandmontage - KWS 1072  Feststellfeder aus Federstahl - Kloben und Grundplatte aus Stahl Kloben und Grundplatte der Feststellfeder aus Stahl Feststellfeder aus Federstahl zur Wandmontage Max. Türgewicht: ca. 50 kg Abzugskraft: 100 N Farbauswahl: silberfarbig einbrennlackiert  .02 schwarz einbrennlackiert  .03 Funktion KWS 1072: Die Tür wird zum Feststellen mit ihrem Feststeller auf den Kloben gedrückt, dieser ist an der Wand befestigt. Zum Lösen reicht es aus, wenn man die Tür wieder abzieht. Montage der Feststellfeder: Der Feststeller wird bei größtmöglichem Abstand zum Türband an der Tür befestigt. Die Schraublöcher sollten senkrecht stehen. Der Kloben wird an entsprechender Stelle an die Wand geschraubt. Lieferumfang:- KWS 1072 Feststellfeder Federstahl

Pendeltürband doppelseitig wirkend Pendel-Türband aus Stahl verzinkt oder Edelstahl matt gebürstet. Anweisung zum Anschlagen von Pendeltürbändern:Bitte entspannen Sie die Bänder, indem Sie die Stellnieten entfernen. Die Bänder können dann leicht angepasst und eingelassen werden. Lappen bitte so einlassen, dass die vorstehenden Kanten mit der oberen Holzkante genau abschneiden. Wie aus der Zeichnung ersichtlich, müssen die Stelllöcher immer nach oben stehen. Wenn die Bänder genau und exakt eingelassen und festgeschraubt worden sind, stellen Sie die Tür auf die Mitte und schieben einen Keil darunter. Dann müssen die Federn mit dem beiliegenden Stahlstift gespannt werden, und zwar von rechts nach links. Ist die erforderliche Federkraft erreicht, werden die Haltestifte wieder eingesteckt und der Keil entfernt. Beim Anbringen der Bänder muss darauf geachtet werden, dass die Gewerbe lotrecht übereinander stehen. Die Feder des oberen Bandes muss stärker gespannt werden, weil dieses Band eine höhere Kraft ausüben muss. Kreischen die Bänder, so ist wahrscheinlich Spannung im Holz, die unbedingt beseitigt werden muss. Bitte, verwenden Sie bei Tür-Zwischenmaßen, die in Höhe und Breite von der Tabelle abweichen, die nächst größere Nummer. Besonders starke Türen müssen immer mit den für diese Stärke vorgeschriebenen Bändern verstehen werden.Beispiel: Pendeltür 735 mm breit, 2500 mm hoch, aber 50 mm stark: Diese Tür muss mit Bändern Nr. 42 ausgerüstet werden. Da Türen mit Glasfüllung entsprechend schwerer sind, müssen die Bänder jeweils eine Nummer größer gewählt werden, als in der Tabelle aufgeführt, z. B. Nr. 39 statt Nr. 36, usw. Für eventuell zu schwere Belastung oder durch falsches Anschlagen verursachte Mängel kann keine Verantwortung übernommen werden.Ausführungen:  Art.Nr. Nummer  A - Länge  Türgewicht  Türbreite Türhöhe S B Material / Oberfläche 04.750.0075.010 29 75 15 kg 610 1800 10 - 25 49 Stahl, gal verzinkt 04.750.0075.426 29 75 15 kg 610 1800 10 - 25 49 V2A, matt gebürstet 04.750.0100.010 30 100 22 kg 735 1900 25 - 30 55,5 Stahl, gal verzinkt 04.750.0100.426 30 100 22 kg 735 1900 25 - 30 55,5 V2A, matt gebürstet 04.750.0125.010 33 125 27 kg 735 2000 30 - 35 64,5 Stahl, gal verzinkt 04.750.0125.426 33 125 27 kg 735 2000 30 - 35 64,5 V2A, matt gebürstet 04.750.0150.010 36 150 40 kg 735 2500 35 - 40 74,5 Stahl, gal verzinkt 04.750.0150.426 36 150 40 kg 735 2500 35 - 40 74,5 V2A, matt gebürstet 04.750.0175.010 39 175 55 kg 860 2500 40 - 45 81,5 Stahl, gal verzinkt 04.750.0175.426 39 175 55 kg 860 2500 40 - 45 81,5 V2A, matt gebürstet 04.750.0200.010 42 200 70 kg 985 2600 45 - 50 90,5 Stahl, gal verzinkt 04.750.0200.426 42 200 70 kg 985 2600 45 - 50 90,5 V2A, matt gebürstet 04.750.0250.010 45 250 100 kg 985 2800 50 - 60 103,5 Stahl, gal verzinkt 04.750.0250.426 45 250 100 kg 985 2800 50 - 60 103,5 V2A, matt gebürstet Das Material und die Länge des Pendeltürbandes können rechts neben dem Bild ausgewählt werden. Lieferumfang:1 Stück Pendeltürband
