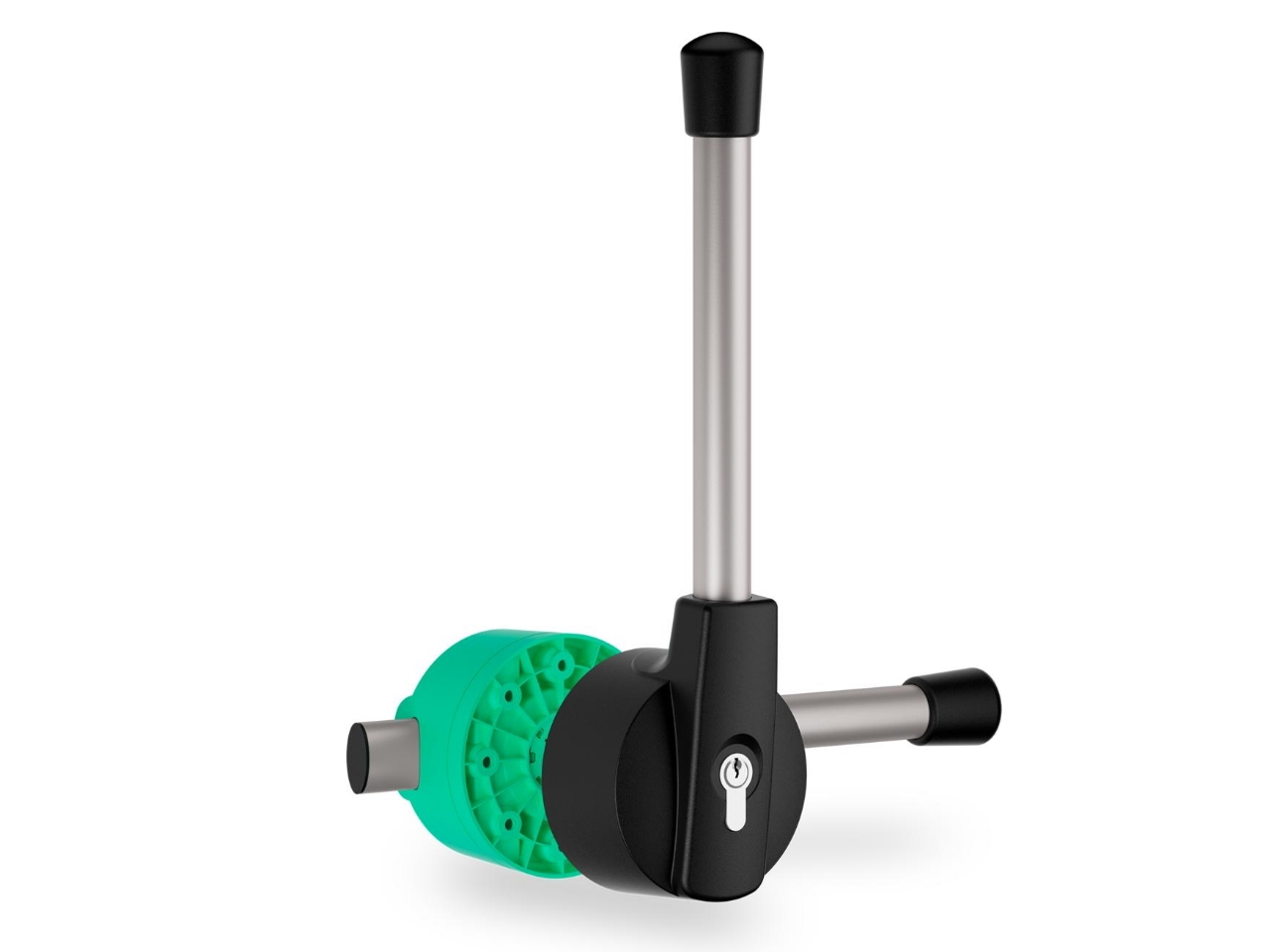

Pressverschluss für Kühlraumtüren von Steinbach & Vollmann
KRT-Pressverschluss "EURO 2000" mit Zylinder, Außen- und Innenhebel
mit eingebautem Profilzylinder
mit integrierter Notauslösevorrichtung
Außen- und Innenhebel aus Edelstahl
Werkstoff Griff: Edelstahl
Oberfläche Griff: gesandstrahlt
Werkstoff Gehäuse: Kunststoff, PA 6
Oberfläche Gehäuse:– Außengehäuse: schwarz (RAL 9005)– Innengehäuse: grün (RAL 6024)
mit eingebautem Profilzylinder
mit 3 Schlüsseln
Ausführungen Pressverschluss:
Artikelnummer
Türstärke
Gewicht
3.31.2001.1
56 – 60 mm
2,700 kg
3.31.2000.1
76 – 80 mm
2,675 kg
3.31.2006.1
86 – 90 mm
2,830 kg
3.31.2010.1
96 – 100 mm
2,825 kg
3.31.2004.1
106 –110 mm
2,800 kg
3.31.2011.1
116 – 120 mm
2,835 kg
3.31.2012.1
136 – 140 mm
2,885 kg
3.31.2016.1
156 – 160 mm
2,910 kg
Montageanleitung Pressverschluss “Euro 2000”
Außenführung Teil 1
anschrauben.
Bei Rechtsanschlag Einlage Teil 2 „rechts“ sichtbar einlegen,
bei Linksanschlag Einlage Teil 2 „links“ sichtbar einlegen.
Innenführung Teil 3
anschrauben,
bei Rechtsanschlag Innensechskantschraube in Pos. „R“ einschrauben
bei Linksanschlag Innensechskantschraube in Pos. „L“ einschrauben
Innenhebel Teil 6
von der waagerechten Schließstellung ca. 45° in Öffnungs richtung drehen, auf die Innenführung Teil 3 stecken und in Schließstellung zurückdrehen.
Außenhebel Teil 4
in senkrechter Stellung durch die Türe stecken
Unterscheibe Teil 7 einlegen
Außenhebel Teil 4 und Innenhebel Teil 6
mit Sechskantschraube Teil 8 verschrauben
Flächen der Sechskantschraube müssen waagerecht stehen
Schließfunktion prüfen
Falls der Verschluss blockiert oder schwergängig ist, muss zusätzlich Ausgleichsscheibe/n Teil 5 zwischen Außenhebel Teil 4 und Innenhebel Teil 6 eingelegtwerden.Abdeckkappe Teil 9
mit Sechskantschraube Teil 10 befestigen (Abdeckkappe ist gleichzeitig Schraubensicherung)
Anpressdruck prüfen
Einstellungen über Schließkloben Teil 11 vornehmen
Lieferumfang Pressverschluss:- 1 KRT-Verschluss “EURO 2000”- 3 Schlüssel
Türöffnungsbegrenzer Baureihe TB
nicht regulierbare Ausführung
Die preiswerten, nicht regulierbaren Türöffnungsbegrenzer TBwerden in zwei Baugrößen hergestellt, den Durchmesserreihen 1023 und 1428. Sie können auch mit einer integrierten mechanischen Feststellung hergestellt werden. Durch die Reduzierung der Ölfüllmenge kann der Öffnungswinkel, ab dem die Dämpfung einsetzt, angepasst werden.Standardmäßig werden die Türöffnungsbegrenzer immer mit einem Auge sowohl an der Kolbenstange als auch am Zylinder geliefertWird der Türöffnungs-Begrenzer TB in Verbindung mit einem Gleitschienen- Obentürschließer eingesetzt, muss darauf geachtet werden, dass das Gesamtmaß des TB etwas länger ist als die Gleitschiene. In vielen Fällen reicht hierfür die Standard-Ausführung für Gleitschienen-Türschließer aus. Generell sollte zur Befestigung in Verbindung mit Obentürschließern immer der “Haltewinkel bei Obentürschließer” eingesetzt werden, da dann der Öffnungbegrenzer etwas tiefer sitztDie nicht regulierbaren Typen TB sind hauptsächlich für industrielle Anwendungen gedacht (z.B. nach außen öffnende Hallentüren).
Technische Angaben und Bestellangaben:
Bestellnummer
Stahl verzinkt
V2A
V4A
Ø K [mm]
Ø Z [mm]
Hub [mm]
Länge La [mm]
Türgewicht bis
Max. Türöffnung
Feststellung
302000
302002
302004
10
23
200
500
50 kg
95°
nein
302001
-
-
10
23
200
500
50 kg
95°
ja
-
302003
302005
10
23
200
510
50 kg
95°
ja
302006
-
-
10
23
250
600
50 kg
120°
nein
302007
-
-
10
23
250
600
50 kg
120°
ja
302008*
-
-
10
23
250
660
50 kg
120°
nein
302009*
-
-
10
23
250
660
50 kg
120
ja
* Die Türöffnungsbegrenzer mit der Bestell-Nr. 302008 und 302009 sind länger als die Standardausführung. Sie sind speziell für die Verwendung in Verbindung mit Gleitschienen-Türschließern vorgesehen. Lieferumfang:- Türöffnungsbegrenzer TB - nicht regulierbar- ohne Montagezubehör
Auflaufstütze mit Bodenschieberführung Ø 17 mm
Auflaufstütze verzinkt
mit Bodenschieberführung Ø 17 mm
Grundmaße: 100 x 170 mm
Maße Auflauffläche: 100 x 85 mm
Gesamthöhe der Plattform: 85 mm
Höhe des Anschlags: 35 mm
Material: 4 mm
Innendurchmesser Führungshülse: 17 mm
Stahl, galvanisch verzinkt
Gewicht: 0,98 kg
Auführungen:
Art.nr.
Ausführung
Größe
Material
97.15.91
Auflaufstüze mit Bodenschieberführung Ø 17 mm
120 x 100 mm
Stahl, galvanisch verzinkt
Lierumfang:- Auflaufstütze mit Bodenschieberführung

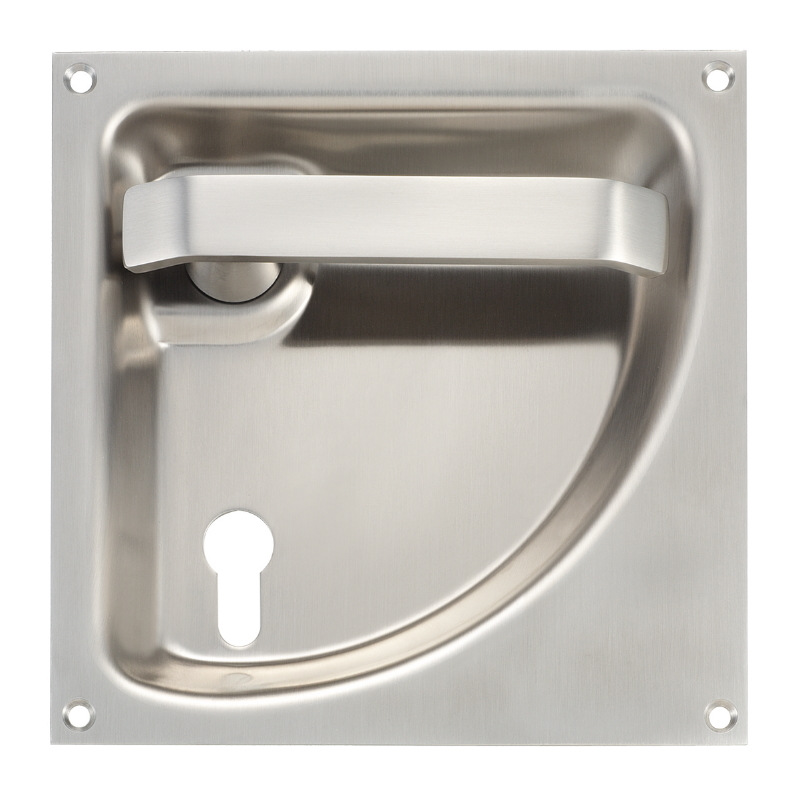

Turnhallen-Muschelgriff - flach - KWS 5061 - 11720
Muschelgriff mit flachem Drücker - Edelstahl
Turnhallen-Muschelgriff für aus Edelstahl mit flachen Drücker. Turnhallen-Muschelgriffe beugen Verletzungsgefahr vor.
Griffmulde aus Edelstahl
Drücker aus Edelstahl
mit flachem einliegenden, fest drehbarem Klappringgriff
mit 8 mm Lochteil
Lochung: ungelocht oder PZ-Lochung
Richtung: Rechts oder Links
Ausführungen Turnhallen-Muschelgriff 5061:
Artikelnummer
Richtung
Lochung
Material
Oberfläche
KWS.5061.82.11720.R.PZ
Rechts
PZ-Lochung: 72 mm
Griffmulde uns Drücker aus Edelstahl-Rostfrei
Edelstahl matt gebürstet
KWS.5061.82.11720.R.OL
Rechts
PZ-Lochung: 72 mm
Griffmulde uns Drücker aus Edelstahl-Rostfrei
Edelstahl matt gebürstet
KWS.5061.82.11720.L.PZ
Links
Ohne Lochung
Griffmulde uns Drücker aus Edelstahl-Rostfrei
Edelstahl matt gebürstet
KWS.5061.82.11720.L.OL
Links
Ohne Lochung
Griffmulde uns Drücker aus Edelstahl-Rostfrei
Edelstahl matt gebürstet
Hinweis zur Montage des Muschelgriffs
Für die Montage des Muschelgriffs sollte eine ausreichende Einlasstiefe gegeben sein.
Lieferumfang:KWS 5061 Muschelgriff - flache Ausführung - 8mm Loch (Sonderausführung)
Stangenführung zum Aufschrauben
Für Flachstangen 30 x 10 oder 26 x 8 mm
Ausführungen:
Artikelnummer
für Flachstangen
Material / Oberfläche
03.150.0030.010
30 x 10 mm
Stahl galvanisch verzinkt
03.150.0026.010
26 x 8 mm
Stahl galvanisch verzinkt
Schließkloben für Kühlraumtüren - Höhe 18 mm
Aus Polyamid 6.6, schwarz ähnl. RAL 9005 Rechts und links verwendbar
DIN-Richtung: rechts und links
Temperaturbereich: -40°C bis +80°C
Material: Polyamid
Farbe: schwarz
Höhe: 18.0 mm
Verwendung für: Verschluss
Gewicht: 0.022 kg
Lieferumfang:- Schließkloben - Höhe 18 mm
Locinox KIDLOC - Sicherheits Türknauf Halbdrücker
Türknauf aus Leichtmetall und Polyamid - zur Sicherheit in Kindergärten, Schwimmbädern, Spielplätzen & Co.
Sicher für Kinder da man einen Knopf eindrücken und zur gleichen Zeit drehen muss.
Polyamid und Leichtmetall
Geeignet für alle Schloßtypen mit 8 mm Drückerstift
Sicherheitsknauf für Schwimmbäder, Spielplätze geeignet
Gemäß Schwimmbadstandard NF P90-306
KIDLOC - Sicherheitsknauf mit 90 mm Drückerstift
Artikelnr
Ausführung
Material
KIDLOC.2
Sicherheits Türknauf Halbdrücker
Leichtmetall und Polyamid
Lieferumfang:- Sicherheits Türknauf - Halbdrücker
Schließkloben für Kühlraumtüren - Höhe 18 mm
Aus Polyamid 6.6, schwarz ähnl. RAL 9005 Rechts und links verwendbar
DIN-Richtung: rechts und links
Temperaturbereich: -40°C bis +80°C
Material: Polyamid
Farbe: schwarz
Höhe: 18.0 mm
Verwendung für: Verschluss
Gewicht: 0.022 kg
Lieferumfang:- Schließkloben - Höhe 18 mm
Schließkloben Polyamid 6.6, schwarz ähnl. RAL 9005
Rechts und links verwendbar, Höhe 11 mm
DIN-Richtung: rechts und links
Temperaturbereich: -40°C bis +80°C
Material: Polyamid
Farbe: schwarz
Höhe: 11.0 mm
Verwendung für: Verschluss
Gewicht: 0.013 kg
Lieferumfang:- Schließkloben - Höhe 11 mm
Zubehör eingetütet für KRT-Pressverschluss "EURO 2000"
Lieferumfang Zubehör für KRT-Pressverschluss:
Anzahl
Benennung
Norm
Abmessung
Teile Nr.
4
Scheibe
3.31.0952.0.030.0
1
Scheibe
3.31.0952.0.016.0
1
Abdeckkappe
331095200170
1
Blechschraube
ISO 7050 (DIN 7982)
ST4,2 x 9,5-F-H-A2
907982010
1
Sechskantschraube
ISO 4017 (DIN 933)
M8 x 40 - A2 - 50
900933043
Schließkloben Polyamid 6.6 - Höhe 11 mm
Passend zu: EURO 5000 Verschluss mit Falle, EURO 2000 Verschluss mit Falle und zu Verschluss "Kompakt"
11 mm hoch verstellbar
Werkstoff: Kunststoff Polyamid 6.6
Oberfläche: schwarz (RAL 9005)
mit Rasterplatte
verstellbar
Gewicht: 0.012 kg
passend zu folgenden Verschlüssen:- EURO 5000 Verschluss mit Falle- EURO 2000 Verschluss mit Falle- Verschluss "Kompakt"
Ausführungen:
Artikelnummer
Material / Oberfläche
3.31.0769.0
Kunststoff PA 6 - schwarz (RAL 9005)
Lieferumfang:- 1 Schließkloben - 11 mm hoch verstellbar
Pressverschluss für Kühlraumtüren von Steinbach & Vollmann
KRT-Pressverschluss "EURO 2000" mit Zylinder, Außen- und Innenhebel
mit eingebautem Profilzylinder
mit integrierter Notauslösevorrichtung
Außen- und Innenhebel aus Edelstahl
Werkstoff Griff: Edelstahl
Oberfläche Griff: gesandstrahlt
Werkstoff Gehäuse: Kunststoff, PA 6
Oberfläche Gehäuse:– Außengehäuse: schwarz (RAL 9005)– Innengehäuse: grün (RAL 6024)
mit eingebautem Profilzylinder
mit 3 Schlüsseln
Ausführungen Pressverschluss:
Artikelnummer
Türstärke
Gewicht
3.31.2001.1
56 – 60 mm
2,700 kg
3.31.2000.1
76 – 80 mm
2,675 kg
3.31.2006.1
86 – 90 mm
2,830 kg
3.31.2010.1
96 – 100 mm
2,825 kg
3.31.2004.1
106 –110 mm
2,800 kg
3.31.2011.1
116 – 120 mm
2,835 kg
3.31.2012.1
136 – 140 mm
2,885 kg
3.31.2016.1
156 – 160 mm
2,910 kg
Montageanleitung Pressverschluss “Euro 2000”
Außenführung Teil 1
anschrauben.
Bei Rechtsanschlag Einlage Teil 2 „rechts“ sichtbar einlegen,
bei Linksanschlag Einlage Teil 2 „links“ sichtbar einlegen.
Innenführung Teil 3
anschrauben,
bei Rechtsanschlag Innensechskantschraube in Pos. „R“ einschrauben
bei Linksanschlag Innensechskantschraube in Pos. „L“ einschrauben
Innenhebel Teil 6
von der waagerechten Schließstellung ca. 45° in Öffnungs richtung drehen, auf die Innenführung Teil 3 stecken und in Schließstellung zurückdrehen.
Außenhebel Teil 4
in senkrechter Stellung durch die Türe stecken
Unterscheibe Teil 7 einlegen
Außenhebel Teil 4 und Innenhebel Teil 6
mit Sechskantschraube Teil 8 verschrauben
Flächen der Sechskantschraube müssen waagerecht stehen
Schließfunktion prüfen
Falls der Verschluss blockiert oder schwergängig ist, muss zusätzlich Ausgleichsscheibe/n Teil 5 zwischen Außenhebel Teil 4 und Innenhebel Teil 6 eingelegtwerden.Abdeckkappe Teil 9
mit Sechskantschraube Teil 10 befestigen (Abdeckkappe ist gleichzeitig Schraubensicherung)
Anpressdruck prüfen
Einstellungen über Schließkloben Teil 11 vornehmen
Lieferumfang Pressverschluss:- 1 KRT-Verschluss “EURO 2000”- 3 Schlüssel
Pressverschluss für Kühl- und Tiefkühlraumtüren
Außenhebel RAL 9005 schwarz & Innenhebel grün
für Türstärken von 80 - 140 mm
DINlinks oder DINrechts (auswählbar)
mit integrierter Notauslösevorrichtung
Werkstoff: Kunststoff PA 6
Gewicht: 2,6 kg
Oberfläche Gehäuse:– Außenhebel: schwarz (RAL 9005)– Innenhebel: grün (RAL 6024)
mit eingebautem Profilzylinder
mit 3 Schlüsseln
Ausführungen Pressverschluss:
Artikelnummer
DIN-Richtung
Türstärke
3.31.0650.1
rechts
80 mm
3.31.0653.1 - Nicht mehr lieferbar
rechts
90 mm
3.31.0654.1
rechts
100 mm
3.31.0655.1
rechts
120 mm
3.31.0658.1
rechts
125 mm
3.31.0659.1
rechts
140 mm
3.31.0650.2
links
80 mm
3.31.0653.2 - Nicht mehr lieferbar
links
90 mm
3.31.0654.2
links
100 mm
3.31.0655.2
links
120 mm
3.31.0658.2
links
125 mm
3.31.0659.2
links
140 mm
Lieferumfang Pressverschluss:- 1 Pressverschluss für Kühl- und Tiefkühlraumtüren- 3 Schlüssel
Varianten ab 285,75 €*
291,80 €*
