THM 439/335 Hekatron Türhaftmagnet
Produktinformationen "THM 439/335 Hekatron Türhaftmagnet"
THM 439/335 Hekatron Türhaftmagnet
Das THM 439/335 Hekatron Türhaftmagnet ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe.
- Schwenkbarer Türhaftmagnet mit verdeckten Klemmen (mittlere Bauform)
- Auslegerlänge 335 mm, Haftkraft 490 N, 24 V DC
- Magnetkopf 360° drehbar – ideal bei nicht fluchtender Tür/Wand

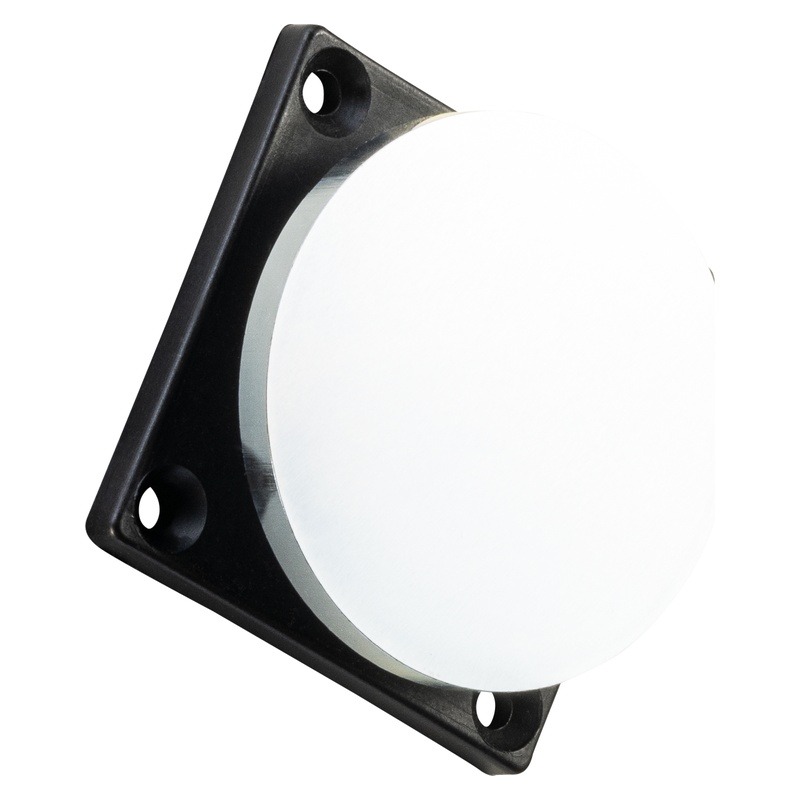

- Passende Ankerplatten: ASS 55 (flach) oder AFS 55 (Winkel)
- Wandabstand bis ca. 32 cm: bei tieferer Türleibung, Sturzkasten oder Wandbeschlag.

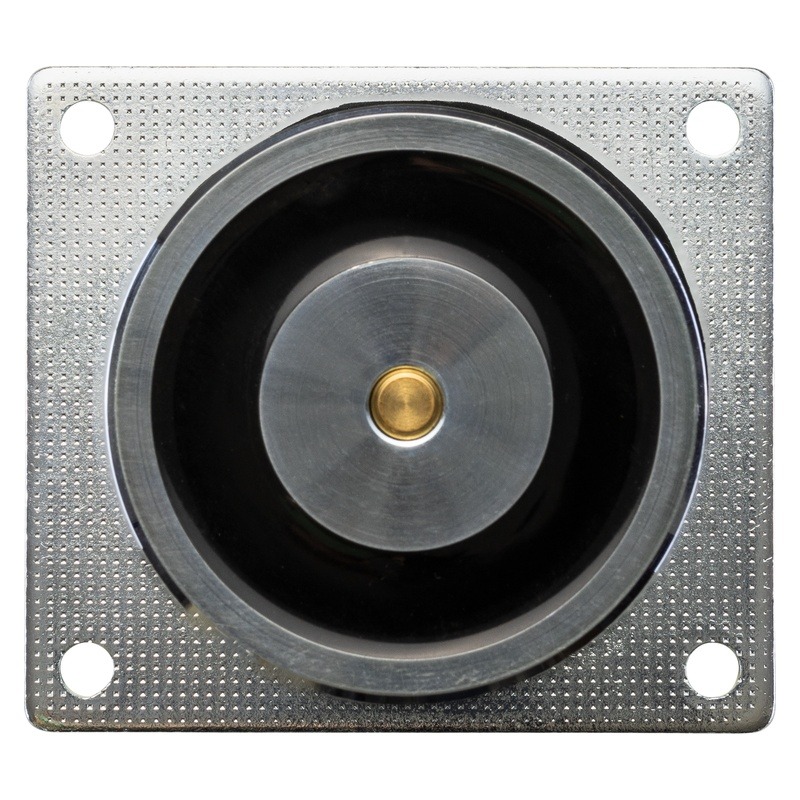

Auslegerhaftmagnet THM 439/335
Der Hekatron THM 439/335 ist die schwenkbare Version mit 335 mm langem Ausleger. Wird der Türhaftmagnet nicht direkt an der Wand, sondern auf Abstand zur Tür benötigt – etwa bei tieferer Türleibung, Sturzkasten oder Mauerwerksprung – ist er die erste Wahl. Der Magnetkopf ist auf der Trägerplatte um 360° drehbar; auch leicht schräge Türsituationen lassen sich kompensieren.
Die Anschlussklemmen sind verdeckt in der Grundplatte verlegt. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Auslegerlänge | 335 mm |
| Haftkraft | 490 N |
| Betriebsspannung | 24 V DC |
| Magnetdurchmesser | Ø 55 mm |
| Magnetkopf | 360° drehbar |
| Anschlussklemmen | verdeckt, Freilaufdiode + Verpolschutz |
| Schutzart | IP 40 |
| Passende Ankerplatten | ASS 55 (flach) oder AFS 55 (Winkel) |
| Normen | EN 14637, DIN 14677, DIBt-Bauartgenehmigung |
THM 439 – welche Auslegerlänge?
| Modell | Auslegerlänge | Typischer Einsatz |
|---|---|---|
| THM 439/185 | 185 mm | Standard-Türleibung bis ca. 16 cm Wandabstand |
| THM 439/335 | 335 mm | Tiefere Leibung, Sturzkasten, Wandbeschlag |
| THM 439/485 | 485 mm | Sehr tiefe Leibung, Mauerwerk-Sprung |
Vor der Bestellung den Wandabstand zur Anlagefläche der Tür ausmessen. Im Zweifel die nächstgrößere Auslegerlänge wählen – Reserve schadet nicht.
Passende Hekatron Feststellanlagen-Zentrale
Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab:
| Zentrale | Einsatz | max. Melder | Notstrom |
|---|---|---|---|
| RSZ Kompakt | 1 Tür, integrierter Rauchschalter im Sturz | integriert + 2 extern | nein |
| FSZ Kompakt | 1 Tür, externe Melder, designorientiert | 6 | nein |
| FSZ Basis | Standard-Zentrale (meistverwendet) | bis 9 | nein |
| FSZ Pro | Anlagen mit hoher Belastung, BMZ-Anbindung | 20–24 | optional (ESM Pro) |
Auslösung & Wartung
- Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt)
- Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Die Rauchschalter ORS 142 und die Türhaftmagnete THM sind vom DIBt allgemein bauaufsichtlich zugelassen, die Zentralen FSZ/RSZ haben eine allgemeine Bauartgenehmigung. Geprüft werden die Rauchschalter nach EN 54-7, die Haftmagnete nach DIN EN 1155; gewartet wird jährlich nach DIN 14677. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage.
Häufige Fragen zum THM 439/335
Wann lohnt sich der THM 439 statt eines THM 413/425?
Immer wenn Türblattfläche und Wandfläche nicht in einer Ebene liegen. Der schwenkbare Kopf gleicht Toleranzen aus, ohne dass mit Distanzhülsen gearbeitet werden muss.
Was bringt der drehbare Magnetkopf?
Bei Türen, die schräg zur Wand laufen (z. B. abgeschrägte Wand, Sanierungsbau), kann die Magnetfläche so eingestellt werden, dass die Ankerplatte plan aufliegt – voller Haftkontakt = volle Haftkraft.
Welche Ankerplatte zur THM 439-Reihe?
Alle 439-Varianten (185/335/485) verwenden die gleichen Platten: ASS 55 oder AFS 55.
Kann ich den 485er gegen den 185er tauschen?
Mechanisch ja, der Lochabstand ist gleich. Die Zulassung (DIBt) ist von der Modellbezeichnung unabhängig – Hauptsache, die Haftfläche liegt sauber an der Ankerplatte an.
Was leistet die Freilaufdiode?
Beim Abschalten der Spule entsteht eine Induktionsspannung. Die Diode leitet sie kurz – schützt das Schaltrelais der Zentrale und verlängert die Lebensdauer der gesamten Anlage.
Lieferumfang
- 1 Stück THM 439/335 Hekatron Türhaftmagnet
Ratgeber zum Thema
- Feststellanlagen: Grundlagen: Bauteile, DIBt-Bauartgenehmigung, Melderanzahl, Handtaster und Rauchschalter-Tausch.
- Türhaftmagnete: Türhaftmagnete erklärt: Bauarten, Haltekraft je Modell, 24 V, Ankerplatte und Einsatz in Feststellanlagen.
- LED-Anzeigen und Störungscodes: Was Blinkcodes an Hekatron-, GEZE- und Dorma-Geräten bedeuten und was dann zu tun ist.
Passende Produkte
Alternativen
