Zubehör eingetütet für KRT-Pressverschluss "EURO 2000"
Lieferumfang Zubehör für KRT-Pressverschluss:
Anzahl
Benennung
Norm
Abmessung
Teile Nr.
4
Scheibe
3.31.0952.0.030.0
1
Scheibe
3.31.0952.0.016.0
1
Abdeckkappe
331095200170
1
Blechschraube
ISO 7050 (DIN 7982)
ST4,2 x 9,5-F-H-A2
907982010
1
Sechskantschraube
ISO 4017 (DIN 933)
M8 x 40 - A2 - 50
900933043
KRT-Mehrpunktverschluss für Kühlraumtüren
KRT-Mehrpunktverschluss "EURO 2000" mit Zylinder, Außen- und Innenhebel
mit eingebautem Profilzylinder
integrierte Notöffnung
Werkstoff Gehäuse: Kunststoff PA 6
Oberfläche Außengehäuse: schwarz
Oberfläche Innengehäuse: grün
Werkstoff Griff: Edelstahl
Oberfläche Griff. gesandstrahlt
mit 3 Schlüsseln
Ausführungen Mehrpunktverschluss:
Artikelnummer
Richtung
Türstärke
Gewicht
3.31.2101.0
rechts und links
76 – 80 mm
3,100 kg
3.31.2102.0
rechts und links
96 – 100 mm
3,200 kg
3.31.2107.0
rechts und links
116 – 120 mm
3,230 kg
3.31.2112.0
rechts und links
136 – 140 mm
3,280 kg
Lieferumfang Pressverschluss:- 1 KRT-Mehrpunktverschluss “EURO 2000”- 3 Schlüssel

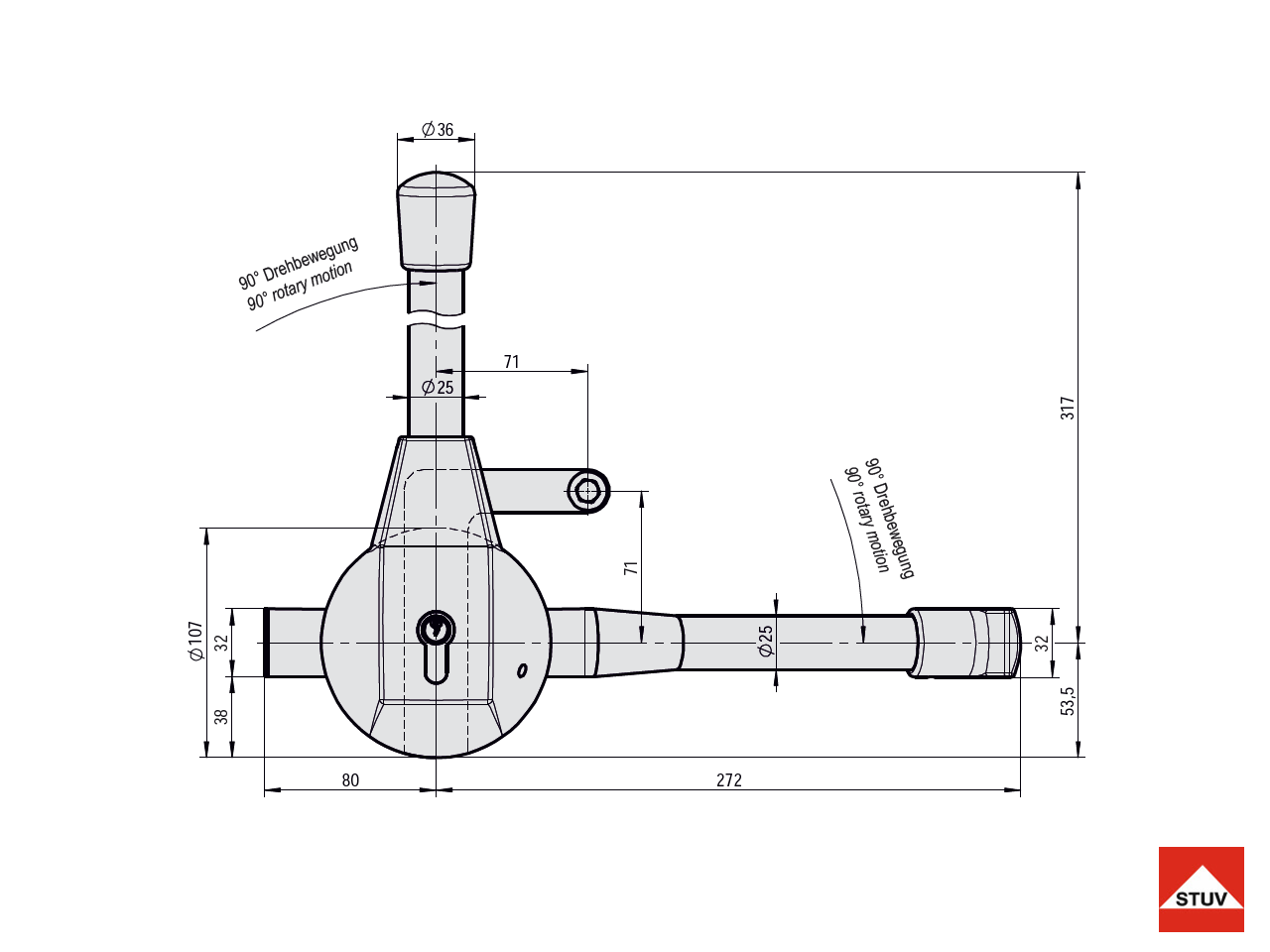

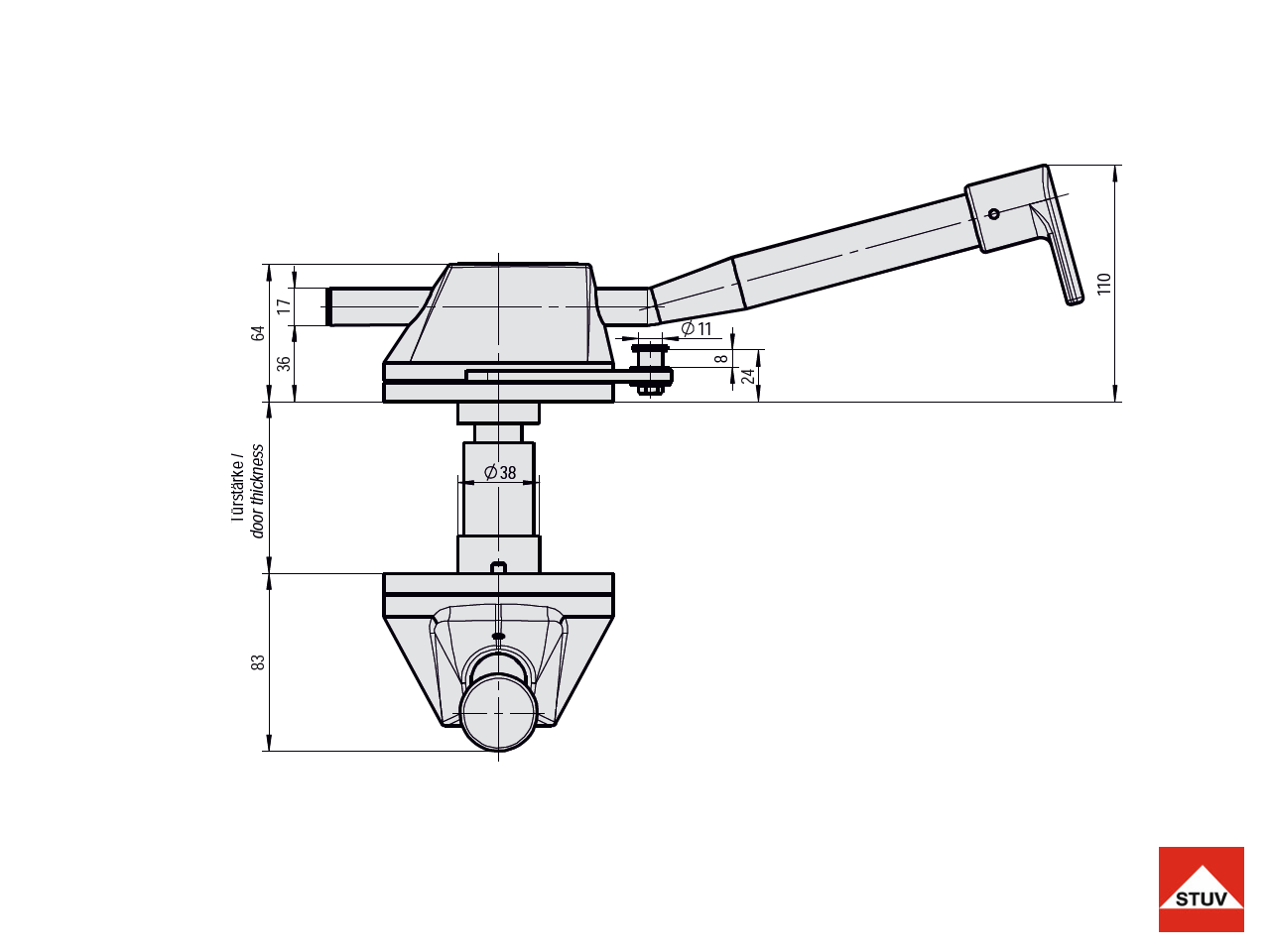

KRT-Mehrpunktverschluss für Kühlraumtüren
KRT-Mehrpunktverschluss "EURO 2000" mit Zylinder, Außen- und Innenhebel
mit eingebautem Profilzylinder
integrierte Notöffnung
Werkstoff Gehäuse: Kunststoff PA 6
Oberfläche Außengehäuse: schwarz
Oberfläche Innengehäuse: grün
Werkstoff Griff: Edelstahl
Oberfläche Griff. gesandstrahlt
mit 3 Schlüsseln
Ausführungen Mehrpunktverschluss:
Artikelnummer
Richtung
Türstärke
Gewicht
3.31.2101.0
rechts und links
76 – 80 mm
3,100 kg
3.31.2102.0
rechts und links
96 – 100 mm
3,200 kg
3.31.2107.0
rechts und links
116 – 120 mm
3,230 kg
3.31.2112.0
rechts und links
136 – 140 mm
3,280 kg
Lieferumfang Pressverschluss:- 1 KRT-Mehrpunktverschluss “EURO 2000”- 3 Schlüssel
Pressverschluss für Kühlraumtüren von Steinbach & Vollmann
KRT-Pressverschluss "EURO 2000" mit Zylinder, Außen- und Innenhebel
mit eingebautem Profilzylinder
mit integrierter Notauslösevorrichtung
Außen- und Innenhebel aus Edelstahl
Werkstoff Griff: Edelstahl
Oberfläche Griff: gesandstrahlt
Werkstoff Gehäuse: Kunststoff, PA 6
Oberfläche Gehäuse:– Außengehäuse: schwarz (RAL 9005)– Innengehäuse: grün (RAL 6024)
mit eingebautem Profilzylinder
mit 3 Schlüsseln
Ausführungen Pressverschluss:
Artikelnummer
Türstärke
Gewicht
3.31.2001.1
56 – 60 mm
2,700 kg
3.31.2000.1
76 – 80 mm
2,675 kg
3.31.2006.1
86 – 90 mm
2,830 kg
3.31.2010.1
96 – 100 mm
2,825 kg
3.31.2004.1
106 –110 mm
2,800 kg
3.31.2011.1
116 – 120 mm
2,835 kg
3.31.2012.1
136 – 140 mm
2,885 kg
3.31.2016.1
156 – 160 mm
2,910 kg
Montageanleitung Pressverschluss “Euro 2000”
Außenführung Teil 1
anschrauben.
Bei Rechtsanschlag Einlage Teil 2 „rechts“ sichtbar einlegen,
bei Linksanschlag Einlage Teil 2 „links“ sichtbar einlegen.
Innenführung Teil 3
anschrauben,
bei Rechtsanschlag Innensechskantschraube in Pos. „R“ einschrauben
bei Linksanschlag Innensechskantschraube in Pos. „L“ einschrauben
Innenhebel Teil 6
von der waagerechten Schließstellung ca. 45° in Öffnungs richtung drehen, auf die Innenführung Teil 3 stecken und in Schließstellung zurückdrehen.
Außenhebel Teil 4
in senkrechter Stellung durch die Türe stecken
Unterscheibe Teil 7 einlegen
Außenhebel Teil 4 und Innenhebel Teil 6
mit Sechskantschraube Teil 8 verschrauben
Flächen der Sechskantschraube müssen waagerecht stehen
Schließfunktion prüfen
Falls der Verschluss blockiert oder schwergängig ist, muss zusätzlich Ausgleichsscheibe/n Teil 5 zwischen Außenhebel Teil 4 und Innenhebel Teil 6 eingelegtwerden.Abdeckkappe Teil 9
mit Sechskantschraube Teil 10 befestigen (Abdeckkappe ist gleichzeitig Schraubensicherung)
Anpressdruck prüfen
Einstellungen über Schließkloben Teil 11 vornehmen
Lieferumfang Pressverschluss:- 1 KRT-Verschluss “EURO 2000”- 3 Schlüssel
Türfeststeller mit Bodenbuchse - KWS 1042
Türfeststeller aus Leichtmetall mit 120 mm Hub
Türfeststeller aus Leichtmetall
mit Tretbolzen aus rostfreiem Edelstahl
mit Bodenbuchse aus rostfreiem Edelstahl
Ausführung 1042: 120 mm Hub
Max. Türgewicht: ca. 100 kg
Funktion des Türfeststellers:
Die Tür wird bis zu der in den Boden eingelassenen Buchse geöffnet. Durch die Betätigung des Tretbolzens wird die Tür arretiert. Mit einem leichten Druck auf die Sperrplatte des Feststellers kann die Tür wieder freigegeben werden.
Montage des Türfeststellers:
Der Türfeststeller wird mit einer Befestigungslasche an die Tür geschraubt
Der Türfeststeller soll den größtmöglichen Abstand zum Türband haben.
Der Abstand von der Unterkante der Tür bis zum Bolzen soll 5 - 10 mm betragen.
Die Bodenbuchse am gewünschten Feststellpunkt in den Boden einlassen.
Jede Einzelverpackung enthält eine Anschraubanleitung und eine Bohrschablone.
Ausführungen:
Art.-Nr.
Hub
Material/Oberfläche
KWS.1042.02
120 mm
silberfarbig einbrennlackiert
KWS.1042.03
120 mm
schwarz einbrennlackiert
KWS.1042.10
120 mm
dunkelbraun einbrennlackiert
Leichtmetall bearbeitet nach E 5 - für den Außenbereich geeignet
KWS.1042.31
120 mm
silberfarbig eloxiert
KWS.1042.33
120 mm
messingfarbig eloxiert
KWS.1042.35
120 mm
Edelstahl-Effekt eloxiert
KWS.1042.37
120 mm
dunkelbraun eloxiert
Lieferumfang:KWS 1042 Türfeststeller mit Bodenbuchse - 120 mm Hub
JCR-003 - Gummiprofil für Kühlräume
Kältedichtung - Eindrückprofil aus Gummi - Grau
Beschreibung:
Gummidichtungsprofil für Kühl- und Tiefkühlräume
Material: Gummi
Farbe: Grau
Zuschnitt laufender Meter oder Rolle (25 Meter)
Einsatzbereich: von +100 bis -30°
Hinweise:Ein maßangefertiger Rahmen hat ein Eigengewicht. Wenn die Dichtung dann vertikal aufgehängt wird (oben startend), hängt sie durch und das PVC streckt sich (PVC ist flexibel). Es ist also sehr wichtig dass die neue Dichtung immer erst mit den 4 Ecken befestigt wird. Danach kann man nach und nach die Dichtung einfügen. Installieren einer neuen Dichtung:Die neuen Dichtungen flach auslegen und einige Zeit. warten. Nehmen Sie die Abmessungen und vergleichen Sie diese mit der Bestellung. Entfernen Sie dann erst die alte Dichtung und installieren die Neue in der hier oben beschriebenen Arbeitsweise!Reinigung:Niemals chemische Reinigungsmittel für PVC Türdichtungen verwenden! Die chemischen Bestandteile wirken auf das PVC ein und vermindern die Lebensdauer der Dichtung. Lieferumfang:
JCR-003 - Gummiprofil für Kühlräume
Bitte beachten Sie:Bei Maßzuschnitten ist ein Umtausch nicht möglich.
Automatischer Verschluss Fermod 520 - 1 Schließpunkt - ohne Profilzylinder
Fermod 520-2010- Mit Innen-Notöffnung durch Druckknopf
Mit Innen-Notöffnung durch Druckknopf
Für Falz und aufliegende Drehtüren zwischen 27 und 213 mm Überschlag (inkl. Dichtung)
Verdeckte und unzugängliche Befestigungen
Innenseite (Mechanik): Stahl
Material: Komposit
Links oder rechts verwendbar
Schließblech regelbar in 3 Richtungen
Wahlweise mit Unterlage
ohne Schließblech
ohne Profilzylinder
Version 2010
Zubehör
Art. Nr.
Beschreibung
FER27/43-10
Schließblech 27/43 mm Version 2010
FER44/60-10
Schließblech 44/60 mm Version 2010
FER61/77-10
Schließblech 61/77 mm Version 2010
FER78/94-10
Schließblech 78/94 mm Version 2010
FER95/111-10
Schließblech 95/111 mm Version 2010
Lieferumfang:- Fermod 520 - 2010 ohne Profilzylinder - Schließblech (wählbar)
Varianten ab 101,00 €*
116,62 €*
