Torbeschläge

Gartentorschließer DICTATOR DIREKT 150 Türschließer für Gartentore / Zugangstüren in Zaunanlagen Der DICTATOR Türschließer DIREKT 150 ist eine Lösung, um Gartentore und Zugangstüren in Zaunanlagen in öffentlichen Einrichtungen wie z.B. in Kindergärten und Schulen, aber auch um einfache Gartentüren immer zuverlässig und gleichzeitig gedämpft zu schließen. Der DICTATOR Gartentorschließer DIREKT 150 verhindert, daß Gartentore zu schnell zugeworfen werden, wie es normalen Schließfedern vorkommt. Durch das gebremste Schließen wird ein Unfallrisiko z.B. von eingeklemmten Fingern reduziert und verhindert, daß die Gartentür der gerade durchgehenden Person gegen die Beine schlägt. Durch die Verwendung des Gartentorschließer DICTATOR DIREKT 150 wird sicher gestellt, das Gartentore immer wieder sicher geschlossen werden damit z.B. Kinder in Kindergärten nicht einfach auf die Straße laufen können. Der Gartentorschließer DIREKT 150 ist ähnlich wie herkömmliche Schließfedern sehr einfach anzubauen, die Schließgeschwindigkeit ist stufenlos einstellbar. Der DICTATOR DIREKT 150 ist für Zugangstore mit herkömmlichen Bändern und Augenschraubenbändern geeignet. Der Gartentorschließer wird als Set mit den dazugehörigen Montagewinkeln geliefert. Funktionsweise Türschließer DIREKT 150 Der DICTATOR Türschließer DIREKT 150 wirkt ohne Gestänge oder Gleitschiene direkt auf das Türblatt. Er wird auf einer Seite am Türrahmen bzw. am Türpfosten montiert, auf der anderen Seite direkt auf dem Türblatt. Ähnlich wie eine Gasdruckfeder funktioniert der DICTATOR DIREKT 150: Wenn die Tür geöffnet ist, d.h. die Kolbenstange ist eingefahren, drückt die Gasfüllung im Türschließer die Kolbenstange wieder heraus und schließt so die Tür. Dieser Schließvorgang wird durch Hydrauliköl im Zylinder gedämpft. Die Verwendung von Stickstoff-Gas anstelle einer herkömmlichen Feder ermöglicht wesentlich höhere Schließkräfte. Dadurch ist sichergestellt, daß die Tür trotz des geringen Durchmessers des Gartentorschließer DIREKT 150 zuverlässig geschlossen wird. Technische Daten Gartentorschließer DIREKT 150 Schließkraft 10 - 25 Nm Schließgeschwindigkeit einstellbar Material Kolbenstange hartverchromt, Zylinder Stahl verzinkt, Schutzrohr Aluminium, mit Schrumpffolie grau überzogen; Kolbenstange hartverchromt, Zylinder Stahl verzinkt, Schutzrohr Aluminium, mit Schrumpffolie schwarz überzogen; Kolbenstange hartverchromt, Zylinder Stahl verzinkt, Schutzrohr Aluminium, mit Schrumpffolie weiß überzogen; V2A; V4A Türgewicht max. 80 kg Türflügel Höhe max. 2500 mm (bei 3 Bändern!) Türflügel Breite 750 - 1200 mm Gewicht pro Türflügel bis ca. 100 kg Öffnungswinkel max. 110° Größe der Türflügel Höhe bis ca. 2500 mm, Breite ca. 750 mm - 1500 mm   Der Türschließer DIREKT 150 wird in folgenden Ausführungen angeboten: Artikelnummer Farbe Newton Bezeichnung 392301-2 grau 400 N Türschließer DIREKT II 150, 400 N, grau 392300-2 schwarz 400 N Türschließer DIREKT II 150, 400 N, schwarz 392302-2 weiß 400 N Türschließer DIREKT II 150, 400 N, weiß 392400-2 V2A 400 N Türschließer DIREKT II 150, 400 N, V2A Montage Türschließer DIREKT 150 Beim Anbau des Türschließers DIREKT ist darauf zu achten, daß der Türschließer bei geschlossener Tür in einem möglichst günstigen Winkel zur Tür sitzt, und dadurch auch zum Schluß noch eine entsprechend hohe Schließkraft hat. Daher sollte der Gartentorschließer DIREKT 150 im Normalfall möglichst in einem weiter außen liegenden Loch des Montagewinkels befestigt werden. Um eine einwandfreie Funktion zu erzielen, müssen bestimmte Bandabstände eingehalten werden. Diese sind abhängig von der Art des Türbandes und der Befestigungsmöglichkeiten für den Montagewinkel sowie der Position des Türblatts am Türpfosten. Beispiel 1: Anbau DIREKT 150 an Zugangstüren mit einseitig angeschweißten Bändern Beispiel 2: Anbau Türschließer DIREKT 150 an Zugangstüren mit mittig angeschweißten Bändern Beispiel 3: Anbau Türschließer DIREKT 150 an Zugangstüren mit Augenschraubenbändern   Videos zum Türschließer DIREKT 150:   DICTATOR Türschließer DIREKT Türschließer DIREKT für Zugangspforten

Stangenführung zum Aufschrauben Für Flachstangen 30 x 10 oder 26 x 8 mm Ausführungen:  Artikelnummer  für Flachstangen  Material / Oberfläche  03.150.0030.010  30 x 10 mm  Stahl galvanisch verzinkt  03.150.0026.010  26 x 8 mm  Stahl galvanisch verzinkt

Schraubbares Torband aus Stahl - AMF 149TS Torband aus nicht rostendem Stahl für beidseitige Schraubbefestigung schraubbar in 2 Größen verfügbar Ausführungen: Art.-Nr. Größe A B C Ø D F L M Gewicht (g) AMF.149TS - 551662 M16 27 36 20 12 140 350 M16 910 AMF.149TS - 551663 M20 30 42 30 14 140 410 M20 1570 Alle Angabe sind mm-Angaben

Torriegel für Schraubmontage aus Stahl Torriegel aus Stahl verzinkt Der Torriegel ist selbsthemmend Material 14 x 14 mm Hub ca. 130 mm Länge: 90 mm (Querriegel) Höhe: 500 mm Gewicht: 1,360 kg Art.-Nr. Material/Oberfläche 96 30 72 Stahl verzinkt Montage: Der Griff (Rundstange) ist in dem Vierkantrohr mit einem Gewinde befestigt, dieser muss rausgedreht werden. Das Vierkantrohr nach unten rausziehen. Die Halterung an den Torflügel schrauben. Das Vierkantrohr wieder reinschieben und den Griff (Rundstange) wieder befestigen. Hinweis: Zur Montage muss der Torflügel ausgehängt werden.

Höhenverstellbarer Torfeststeller Stahl Länge: 130 mm (Querriegel) Höhe: 430 mm Gewicht: 1,670 kg Art.-Nr. Material/Oberfläche 96 20 22 Stahl

KWS 1502 Haltewinkel aus Stahl. Geeignet für die folgenden KWS Artikel:1301.. 1302.. 1303.. 1304.. 1305.. 1306.. 1307.. 1308.. 1311.. 1312.. 1318..

Rückstellpuffer für Schiebetüren Schiebetüren sollen in geöffneter Position nach Möglichkeit die gesamte Durchgangsbreite freigeben. Handelt es sich um eine Schiebetür, die in der Wand läuft, so ist in diesem Fall der Griff nicht mehr zugänglich, um die Tür wieder zu schließen. Für dieses Problem ist der Rückstellpuffer die ideale Lösung. Er wird entweder in der Wand oder an der Öffnungskante der Tür unsichtbar montiert. Der Rückstellpuffer ist in zwei Federstärken lieferbar, wobei in der Regel die Ausführung mit ca. 85 N ausreichend ist. Die stärkere Ausführung ist nur dann zu wählen, wenn die Türen nicht leichtgängig sind, z.B. beim Einsatz einer Bürstendichtung. Die Tür kann komplett geöffnet werden, sie verschwindet in der Wandnische und wird dort durch den Rückstellpuffer festgehalten. Soll die Tür wieder geschlossen werden, genügt ein leichter Druck gegen die Türkante. Die Kolbenstange des Rückstellpuffers wird eingeschoben und die eingebaute Feder stößt die Tür mit einer Kraft von maximal 85 N/130 N aus der Wandtasche heraus, so daß der Türgriff zugänglich wird. In der Nische ist hierfür hinter der geöffneten Tür lediglich ein Abstand von 25 mm erforderlich. Am Ende der Kolbenstange ist ein Magnet angebracht, der die Tür sicher in der geöffneten Position hält. Als Gegenstück muß die mitgelieferte Anschlagscheibe angebracht werden, sofern es sich nicht um eine Stahltür bzw. -zarge handelt. Sie ist für den Magnet erforderlich, der am Ende der Kolbenstange angebracht ist. Er hält die Tür sicher in der geöffneten Position fest. Art.-Nr. Ausschubkraft HUB Material/Oberfläche 500260 85 N 20 mm Stahl verzinkt 500262 130 N 20 mm Stahl verzinkt

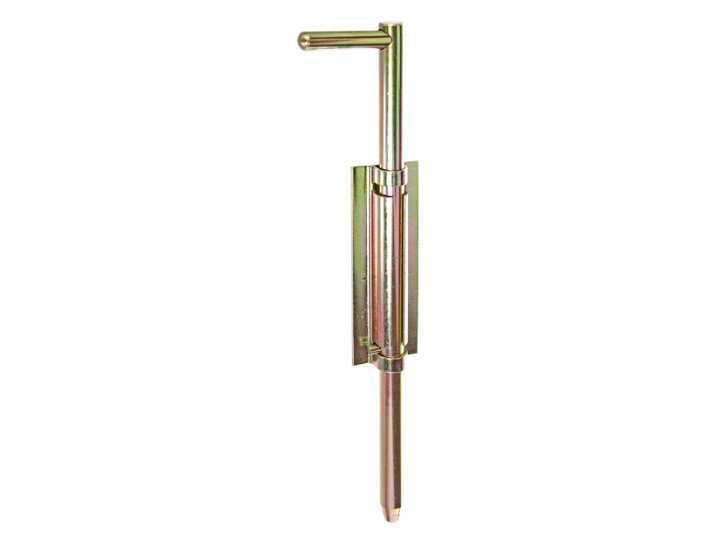

Torriegel aus feuerverzinktem Stahl Torriegel feuerverzinkt mit 2 Führungswinkeln Stangen-Durchmesser: 16 mm Höhe: 400 mm Gewicht: 0,988 kg Art.-Nr. Material/Oberfläche 97 15 87 Stahl feuerverzinkt

Treibriegel - Tortreibriegel Dieser Tortreibriegel ist für Vierkantstangen mit einem Durchmesser von 10, 13 und 16 mm lieferbar. Die passende Vierkantstange, kann in 10, 13 und 16 mm unter Zubehör ausgewählt werden. - aufliegende Verriegelung - für Vierkantstangen - mit Unterplatte und Führungsschlaufen - aus Stahl gal. verzinkt   Art.Nr.  A - Länge B - Breite   für Vierkanstangen Führungsschlaufen Material / Oberfläche 07.180.0010.010 170 35 10 mm 2 Stück Stahl, gal. verzinkt 07.180.0013.010 180 40 13 mm 3 Stück Stahl, gal. verzinkt 07.180.0016.010 252 55 16 mm 3 Stück  Stahl, gal. verzinkt 07.180.0019.010 280 60 19 mm 4 Stück  Stahl, gal. verzinkt Das Material und die Länge des Treibriegels können rechts neben dem Produktbild ausgewählt werden. Lieferumfang: - Tortreibriegel - Unterplatte und Führungsschlaufen - aus Stahl gal. verzinkt! Die passenden Vierkantstangen können unter Zubehör ausgewählt werden !

Verstellbares Torband aus Stahl - AMF 149TV Torband aus Stahl, teilverzinkt Zum Anschweißen an Anschweißlasche und U-Bügel in 4 Größen verfügbar Ausführungen: Art.-Nr. A B C Ø D E F L Größe R AMF.149TV - 11510 45 45 6 12 24 19 100 M12 43-87 AMF.149TV - 11528 45 48 6 14 27 23 118 M16 48-102 AMF.149TV - 11536 70 65 8 17 35 28 135 M20 64-116 AMF.149TV - 11544 70 65 8 20 35 34 153 M24 72-128 Alle Angabe sind mm-Angaben

AMF Kurzes Torband 149T aus Stahl Torband aus Stahl, teilverzinkt Zum Anschweißen an Einschweißmutter und U-Bügel in 3 Größen verfügbar Ausführungen: Art.-Nr. Größe A B C Ø D Ø E L G R AMF.149T - 11403 M16 27 36 21 12 21 79 4 52-68 AMF.149T - 11429 M20 30 41 21 14 25 92 4 56-79 AMF.149T - 11445 M24 35 47 25 17 30 96 4 67-80 Alle Angabe sind mm-Angaben

Torfeststeller mit Gummipuffer Feststeller mit gefedertem Fanghaken zur Wandmontage Feststeller zur Wandmontage mit Fanghaken, gefedert mit Gummipuffer aus Leichtmetall gegossen  Montage DENI 3806 Den Torfeststeller am gewünschten Feststellpunkt an die Wand schrauben. Der Feststellpunkt soll den größtmöglichen Abstand zum Torband haben. An entsprechender Stelle wird der Haltewinkel am Tor befestigen.  Lieferumfang:- Torfeststeller DENI 3806- Schließwinkel DENI 3820- Schraubsatz

Locinox GBMU4D16 Industrielles Torband, 4-fach verstellbar Feuerverzinktes 180° Torband. Neben der Höhe, Tiefe und Links-Rechts-Justierung kann auch die Drehrichtung des Tores verstellt werden. 180° drehbar Augenschrauben M16: feuerverzinkt Griff: feuerverzinkt Das fertige Torblatt ist rechts/links verstellbar 22 mm in der Höhe verstellbar Z-Version: U-Stossplatte und Spaltplatte elektroverzinkt rechts/links verstellbar Lasche feuerverzinkt Augenschraube und Bolzen feuerverzinkt Anschweißteile roh Material & Farbauswahl: feuerverzinkter Stahl Ausführungen: Art.-Nr. Ausführung Material/Oberfläche 96 20 49 - GBMU4D16-Z U-Stossplatte und Spaltplatte elektroverzinkt feuerverzinkter Stahl

Falttor-Treibriegel mit Schlaufenhebel Treibriegel aus Stahl galvanisch verzinkt - mit Temperguss-Schlaufenhebel - geschmiedete Gelenke - Hebel einseitig - für Flachstangen 30 x 10 mm - zum Anschweißen - Gehäuse mit Sechskantschrauben und zusätzlich mittlerer Sechskantschraube mit U-Scheibe als Sicherung. Sonderausführung: Treibriegel nur nach oben oder unten schließend      Art.Nr. DIN/Richtung Ausführung Material / Oberfläche 03.106.0000.010 rechts zum Anschweißen Stahl galvanisch verzinkt 03.107.0000.010 links zum Anschweißen Stahl galvanisch verzinkt Die Richtung des Treibriegels kann rechts neben dem Bild ausgewählt werden.

KWS 1308 Torfeststeller Torfeststeller mit Haltewinkel aus Stahl zur Wandmontage Torfeststeller zum Aufschrauben an die Wand (Wandmontage) Material aus Temperguss Haltewinkel aus Stahl für Tore bis: ca. 100 kg Farbe: - schwarz einbrennlackiert             - feuerverzinkt   Funktion Torfeststeller KWS 1308: Durch Andrücken an den Torfeststeller wird das Tor automatisch arretiert. Um das Tor wieder frei zu geben, genügt ein leichter Druck auf den Fanghaken. Montage des Torfeststellers: Den Torfeststeller mit Dübeln und Schrauben an die Wand schrauben. Der Feststellpunkt soll den größtmöglichen Abstand zum Torband haben. An der entsprechenden Stelle wird der Haltewinkel mit 4 mm höhenmäßigem Abstand zur Anschlagplatte des Feststellers so am Tor befestigt, dass sich die Schraublöcher unter dem Fangloch befinden. Beim Feststellen des Tors dient dadurch der Haltewinkel auch als Anschlagfläche. Lieferumfang:- Torfeststeller KWS (Woelm) 1308 - wandmontage- Haltewinkel

SAMSON-2 Hydraulischer Torschliesser von Locinox Torschließer geeignet für Tore bis 2 meter und 150 kg. Der Locinox SAMSON-2 ist einfach zu montieren, geschmeidig in derBewegung und für viele Torkonfigurationen geeignet. Der Endschlag kann nach der Montage mit einer Stellschraube fein eingestellt werden und mit dem mitgelieferten Montagebügel kann der SAMSON-2 in die meist atypischen Torkonfigurationen integriert werden. Er ist mit der neuesten Technologie im Bereich der hydraulischen Dämpfung ausgerüstet und garantiert so ein geschmeidiges Öffnen und Schließen des Tores. Dank des patentierten Dämpfungssystems ist seine Wirkung unempfindlich gegen Temperaturschwankungen.  Bis 150 ° Öffnungswinkel abhängig der Montagesituation Einstellbare Schließgeschwindigkeit & - kraft Neu: stufenlos verstellbarer Endschlag für perfektes Schließen Besonders für Außenanwendung entwickelt : industrielle Qualität Schließgeschwindigkeit unempfindlich gegen Temperaturschwankungen und Feuchtigkeit Einfache und schnelle Montage: Quick-Fix Für links- und rechtsdrehende Tore Für Tore bis max. 150 kg mit einer maximalen Breite von 2 m Getestet auf 500.000 Bewegungen Getestet von -30° bis + 70° Die Vorteile des SAMSON-2 Torschließer: GRÖSSEREN ÖFFNUNGSWINKEL Abhängig der verwendeten Torbänder und der Montagesituation erreicht der Samson-2 einen Öffnungswinkel von 150 Grad. MEHR INSTALLATIONSMÖGLICHKEITEN Der Samson-2 ist sowohl für 90° wie auch für 180° Torbandsituationen geeignet. Sogar bei den meist atypischen Torkonfigurationen kann der Samson-2 eingesetzt werden. Alle dazu benötigten Befestigungsbügel werden sofort mitgeliefert. VERBESSERTE REGELBARKEIT Endschlag, Geschwindigkeit und Kraft können nach der Installation einfach eingestellt werden. So können Sie den Türschliesser einfach nach Ihren Wünschen einstellen: eine geschmeidige Schliessung mit Endschlag (für Schlösser) oder ohne Endschlag (für Magnetschlösser). Die Stellschrauben sind auch nach der Installation leicht erreichbar. VEREINFACHTE INSTALLATION Die neuen Befestigungsbügel erleichtern die Installation erheblich da die auch nach der Installation verstellbar sind. Aber es ist erneut unser gekanntes und patentiertes Quick-Fix-System, das eine schnelle und einfache, aber zur gleichen Zeit extrem starke Installation garantiert. STÄRKSTMÖGLICHE OPTION FÜR JEDES TOR Der Samson-2 besteht aus 100% rostfreien Materialien und ist deswegen sehr dauerhaft. Das patentierte hydraulische Dämpfungssystem garantiert eine konstante Wirkung unter allen Wetterumständen. Ausführungen: Artickelnr. Beschreibung   Farbe SAMSON-2 Hydraulischer Torschließer für Tore bis 2 meter und 150 kg silber Lieferumfang: - Hydraulischer Torschließer SAMSON-2 Montage-Video SAMSON-2:

KWS 1307 Torfeststeller zum Aufschrauben Feststeller für Tore zum Aufschrauben - Bodenmontage Torfeststeller zum Aufschrauben auf den Boden aus Temperguss inkl. Haltewinkel aus Stahl für Tore bis: ca. 100 kg Farbe: - silberfarbig einbrennlackiert              - feuerverzinkt   Funktion des Torfeststellers: Durch Andrücken an den Torfeststeller wird das Tor automatisch arretiert. Um das Tor wieder frei zu geben, genügt ein leichter Druck auf den Fanghaken. Montage des Torfeststellers: Den Torfeststeller mit Dübeln und Schrauben auf den Boden schrauben. Der Feststellpunkt soll den größtmöglichen Abstand zum Torband haben. An der entsprechenden Stelle wird der Haltewinkel mit 4 mm höhenmäßigem Abstand zur Anschlagplatte des Feststellers so am Tor befestigt, dass sich die Schraublöcher unter dem Fangloch befinden. Beim Feststellen des Tors dient dadurch der Haltewinkel auch als Anschlagfläche. Lieferumfang:- KWS 1307 Torfeststeller zum Aufschrauben- KWS 1502 Haltewinkel

Falttor-Treibriegel für Flachstangen 26 x 8 mm - mit Temperguss-Schlaufenhebel - geschmiedete Gelenke - Hebel einseitig - für Flachstangen 26 x 8 mm - zum Aufschrauben oder Anschweißen  Art.Nr. DIN/Richtung Ausführung Material / Oberfläche 03.100.0000.010 rechts zum Aufschrauben oder Anschweißen Stahl galvanisch verzinkt 03.101.0000.010 links zum Aufschrauben oder Anschweißen Stahl galvanisch verzinkt Die DIN/Richtung des Treibriegels kann rechts neben dem Bild ausgewählt werden.Lieferumfang:Falttor-Treibriegel für Flachstangen 26 x 8 mm

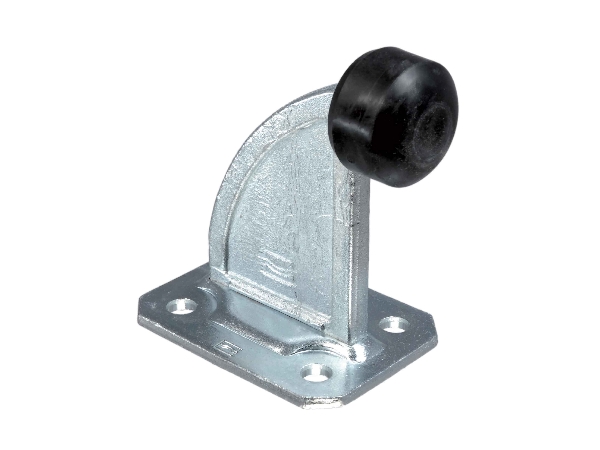

Torstopper aus verzinktem Stahl zum Anschrauben Torstopper aus Stahl verzinkt zum Anschrauben Länge: 100 mm (Bodenplatte) Breite: 74 mm (Bodenplatte) Höhe: 120 mm (inkl. Bodenplatte) Materialstärke: 8 mm Material: Stahl, verzinkt Gewicht: 0,715 kg Ausführungen: Art.-Nr. Montage Material/Oberfläche 96 41 62 zum Anschrauben Stahl, verzinkt

Auflaufschuh für Tore aus Edelstahl - mittel Der Auflaufschuh ist aus Edelstahl roh, mit angeschweißten Haltern. - Zum Einmauern geeignet- Für Doppeltore- Länge: 140 mm- Breite: 115 mm- Höhe: 35 mm, 125 mm Gesamthöhe- Gewicht: 0,595 kg - mittelLieferumfang:- Auflaufschuh aus Edelstahl, roh

DENI 3983 Federtürschließer Für leichte, mittelschwere oder schwere Türen Federtürschließer für Türen von 25 - 80 Kg Türgewicht für unterschiedliche Türstärken geeignet Stahl galvanisch verzinkt Ausführungen: Art.-Nr. Türstärke Türgewicht Hebellänge 3983 1000 33 18-25 mm 25 kg (leichte Türen) 235 mm 3983 2000 33 25-30 mm 40 kg (mittelschwere Türen) 235 mm 3983 3000 33 30-35 mm 60 kg (schwere Türen) 235 mm 3983 4000 33 35-40 mm 80 kg (sehr schwere Türen) 300 mm Lieferumfang:1 x DENI 3983 - Feder-Türschließer - Stahl galvanisch verzinkt

AMF 149TL Torband mit langem Gewinde zur Durchsteckmontage Torband aus Stahl, teilverzinkt Zum Anschweißen an U-Bügel mit langem Gewinde zur Durchsteckmontage in 2 Größen verfügbar Ausführungen: Art.-Nr. A B C Ø D F L M Gewicht (g) AMF.149TL - 11494 30 41,0 21 14 144 184 M20 650 AMF.149TL - 11502 35 47,5 25 17 140 190 M24 972 Alle Angabe sind mm-Angaben

Tortreibriegel DENI Plano 2.0 Für 13 mm Vierkantstangen - DENI 4013-2 Der Tortreibriegel DENI® PLANO 2.0 vereint eine kompakt-geschlossene und dabei schlanke Linienführung mit Ergonomie. Das geradlinige und flache Hebeldesign liegt durch die rückseitigen Griffmulden gut in der Hand. Kasten und Hebel sind komplett aus galvanisch verzinktem Stahl gefertigt. Darüber hinaus besticht der Tortreibriegel PLANO 2.0 durch dieselben bewährten Produktmerkmale wie das Modell Plano der ersten Generation. Durch den baugleichen Kasten sind beide Serien miteinander kompatibel. Aus Stahl galvanisch verzinkt oder gelb chromatiert für 13 mm Vierkantstangen Hub 18 mm / Hub 27 mm Glatte Flächen, Ergonomischer Griff inkl. Unterlegplatte und 3 Stangenschlaufen Auführung: Artikelnr Ausführung Material 4013 2000 33 für 13 mm Vierkantstangen Stahl, galvanisch verzinkt Lieferumfang:- 1 x Türtreibriegel DENI Plano 2.0 - Auführung 4013- 1 x Unterlegplatte- 3 x Stangeschlaufen

KWS Torfeststeller 1301, 1303 oder 1305 Feststeller für Tore mit Steindolle zum Einmauern - Boden Torfeststeller zum Einmauern in den Boden aus Temperguss mit Steindolle Haltewinkel aus Stahl Ausführung 1301: 105mm - für Tore bis ca. 80 kg Ausführung 1303: 117mm - für Tore bis ca. 100 kg Ausführung 1305: 120mm - für Tore bis ca. 150 kg Farbe: - schwarz einbrennlackiert              - feuerverzinkt   Funktion des Torfeststellers 1301, 1303 oder 1305: Durch Andrücken an den Torfeststeller wird das Tor automatisch arretiert. Es genügt ein leichter Druck auf den Fanghaken um das Tor wieder frei zu geben. Montage Torfeststeller 1301, 1303 oder 1305: Den Torfeststeller am gewünschten Feststellpunkt mind. 80mm tief in den Boden einlassen. Der Feststellpunkt soll den größtmöglichen Abstand zum Torband haben. An der entsprechenden Stelle wird der Haltewinkel mit 4mm höhenmaßigem Abstand zur Anschlagplatte des Torfeststellers so am Tor befestigt, dass sich die Schraublöcher unter dem Fangloch befinden. Der Haltewinkel dient  beim Feststellen des Tors auch als Anschlagfläche. Lieferumfang:- Türfeststeller KWS 1301, 1303 oder 1305- Haltewinkel
