Dictator Türdämpfer H 1300 - Haken 1009 - 50 N
146,37 €*
Einlaufkurve:
Haken 1009 - gleichliegende Türen
|
Schließkraft:
50 N
Dictator H 1300 - Spezial-Türdämpfer für schwere Türen
Mit verstärktem Gelenk für besonders schwere TürenMit Haken 1009 für gleichliegende Türen - Federstärke: 50 N
DICTATOR Türdämpfer H 1300 mit verstärktem Gelenk für besonders schwere Türen. Der Türdämpfer bremst die zufallende Tür progressiv/gedämpft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen.
Der DICTATOR Türdämpfer H 1300 ist mit einem verstärkten Gelenk und einem längeren Rollenhebel ausgestattet. Dadurch erreicht man eine lange Lebensdauer auch bei extrem großen und schweren Drehflügeltoren und Türen. Die progressive Dämpfungscharakteristik des H1300 ist besonders bei großen & schweren Türen wichtig, da die Auftreffgeschwindigkeit sich vervielfacht, je weiter weg der Türdämpfer vom Türscharnier entfernt ist.

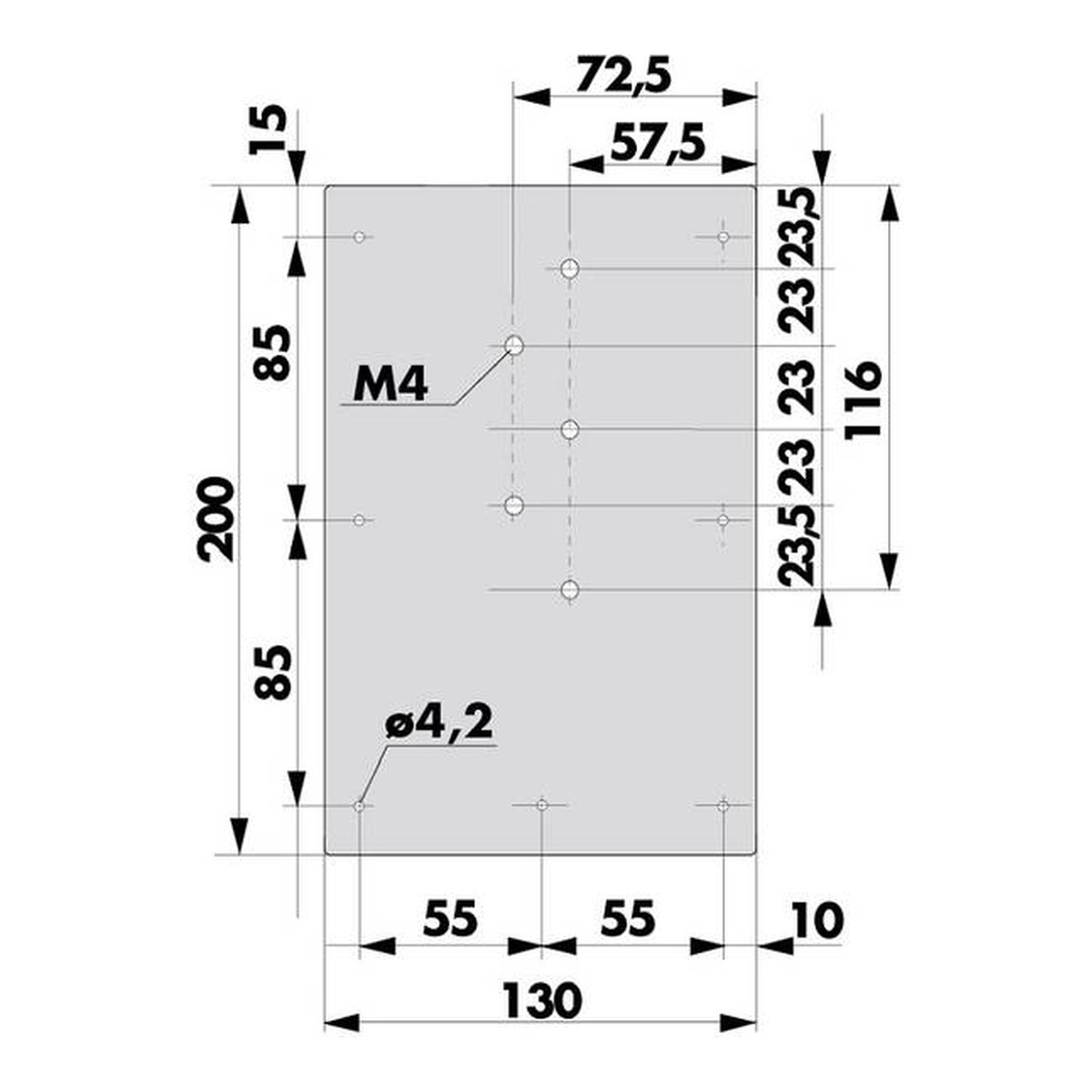

Die Dämpfung wie auch die Schließgeschwindigkeit ist einstellbar. Der DICTATOR Universal-Türdämpfer H 1300 besteht aus einem Gehäuse mit Rollenhebel, dem Dämpfungszylinder mit Schließfeder und einer Einlaufkurve. Dieser Türdämpfer ist für links- und rechtsschließende Türen geeignet. Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten, auf Anfrage, lieferbar.
Technische Daten:
Türarten
DIN links und DIN rechts; auf-, zurück- und gleichliegend
Schließkraft
50, 80 bzw. 115 N (am Türdämpfer gemessen)
Dämpfungscharakteristik
progressiv, einstellbar
Dämpfungsflüssigkeit
nahezu temperaturneutrales Silikonöl
Oberfläche
vernickelt
Lieferumfang
Türdämpfer, Einlaufhaken, Befestigungsschrauben
Material
Stahl
Ausführungen:
Artikelnummer
Haken
Federstärke
300110
Haken 1009
50 N
300100
Haken 1013
50 N
300140
Haken 1009
80 N
300130
Haken 1013
80 N
300145
Haken 1009
115 N
300135
Haken 1013
115 N
Montage:
Der DICTATOR Universal-Türdämpfer H1300 wird auf dem Türblatt etwa in Türmitte, befestigt.

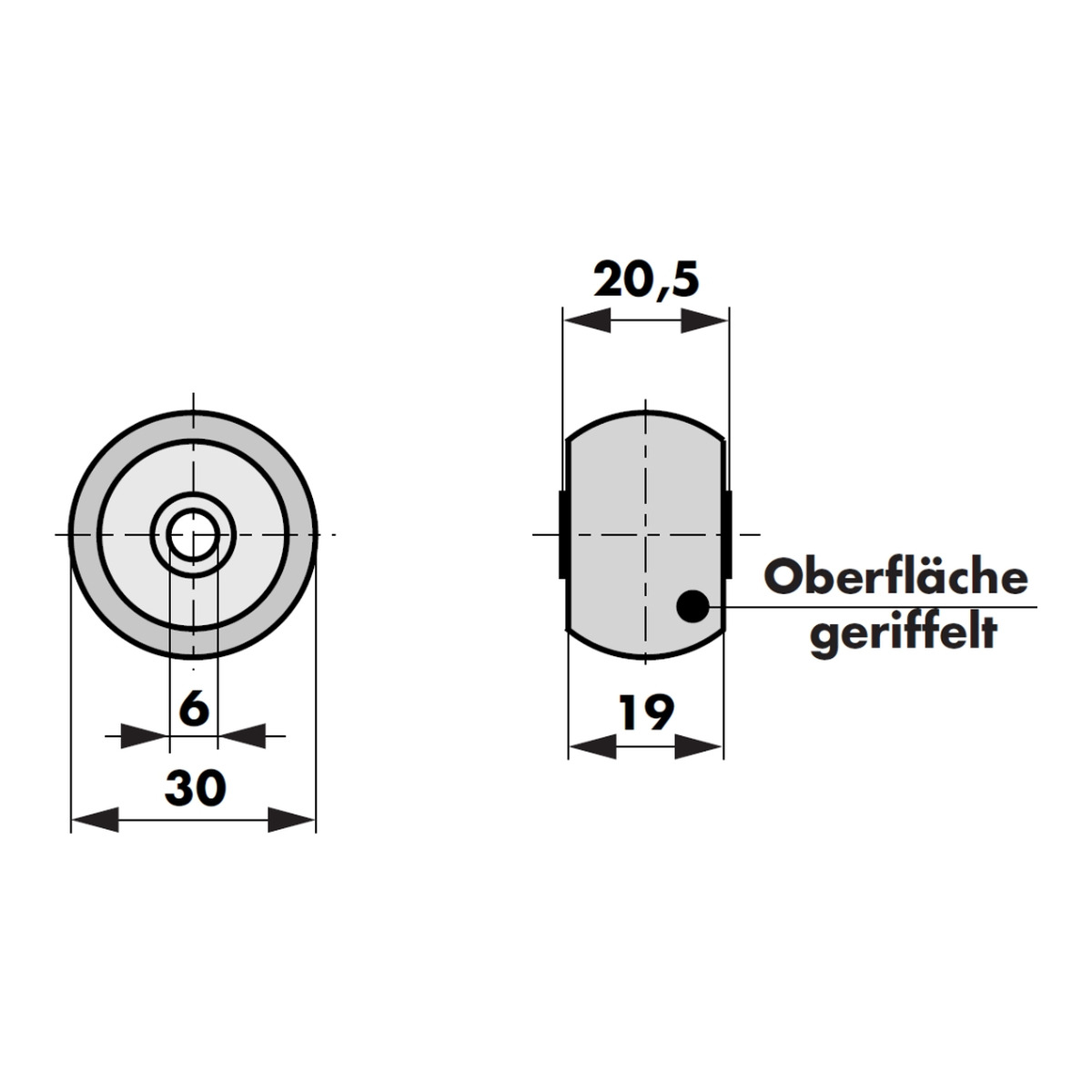

1) Sie obere Kante des Gehäuses soll ca. 1 mm über die Oberkante des Türblatts herausragen. (siehe hierzu auch das Maßblatt). 2) Der Einlaufhaken wird an der Türzarge so befestigt, daß die Gummirolle zentrisch in den Haken einläuft 3) Die richtige Höhe des Hakens ist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Hakens gerade noch leicht berührt.Lieferumfang:- Dictator Türdämpfer H 1300 - für schwere Türen- Haken 1009-Federstärke: 50 N
