Haftmagnete
Hekatron THM 425 Türhaftmagnet
Hekatron THM 425 Türhaftmagnet Das Hekatron THM 425 Türhaftmagnet ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Tür-/Torhaftmagnet, runde Bauform Ø 65 mm Haftkraft 686 N bei 24 V DC, Stromaufnahme 63 mA Verdeckte Anschlussklemmen, Freilaufdiode + Verpolschutz Passende Ankerplatten: ASS 65 (flach) oder AFS 65 (Winkel) Universell einsetzbar – in allen DIBt-Bauartgenehmigungen gelistet Türhaftmagnet THM 425 für Tür und Tor Der THM 425 ist die runde Standard-Bauform für Brand- und Rauchschutzabschlüsse. Mit 686 N Haftkraft hat er deutlich mehr Reserven als der THM 413 – dadurch eignet er sich auch für stärker eingestellte Türschließer, für Außentüren oder für den Toreinsatz mit moderater Schließkraft. Die runde Form mit verdeckten Anschlussklemmen wirkt zurückhaltend und passt auf praktisch jede Wandsituation. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an Hekatron-Zentralen. Bei stromlosem Zustand (Alarm, Netzausfall, Handauslösung) gibt der Magnet die Ankerplatte frei, die Tür schließt durch den Türschließer. Technische Daten EigenschaftWert MontageortWand, optional Boden Haftkraft686 N Betriebsspannung24 V DC Stromaufnahme63 mA MagnetdurchmesserØ 65 mm SchutzartIP 40 Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz Passende AnkerplattenASS 65 (flach) oder AFS 65 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung Magnet-Ankerplatten-Zuordnung Die Größe der Ankerplatte muss zum Magneten passen. Bei abweichendem Wandwinkel oder bei Sanierung mit nicht fluchtender Tür empfiehlt sich die flexible Winkelplatte AFS: MagnetStandard-PlatteWinkelplatteSchwenkbereich AFS THM 413 / 439ASS 55AFS 55±60° THM 425ASS 65AFS 65±60° THM 425-1ASS 75AFS 75±60° Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum THM 425 Wann THM 425 statt THM 413 oder 439?Wenn Sie mehr Haftreserve brauchen oder einen runden, kompakten Magneten ohne schwenkbaren Arm einsetzen wollen. Für Sanierungen mit ungünstigen Wand-Tür-Geometrien ist allerdings der THM 439 mit schwenkbarem Kopf flexibler. Geht der THM 425 auch für Brandschutztore?Ja, für Drehflügeltore mit moderater Schließkraft. Bei größeren Toren oder Schiebetoren empfehlen wir den THM 425-1 mit 1.372 N. Welche Ankerplatte ist sinnvoller, ASS 65 oder AFS 65?ASS 65 für Standard-Einbau (Tür und Wand fluchten). AFS 65 immer dann, wenn Tür und Wand schräg zueinander stehen, z. B. bei Bestandsbauten oder T-Anschlüssen. Welche Zentrale steuert den THM 425?Alle Hekatron-Zentralen – FSZ Basis/Pro/Kompakt sowie RSZ Kompakt. Den Strombedarf (63 mA) bei der Auslegung des Strombudgets der Zentrale berücksichtigen. Was leistet die Freilaufdiode?Sie lädt die Induktionsenergie der Spule beim Abschalten kurz und schützt damit die Schaltrelais der Zentrale. Verlängert die Lebensdauer der gesamten Anlage. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder
GEZE Haftgegenplatte mit Gelenk
GEZE Haftgegenplatte mit Gelenk Die GEZE Haftgegenplatte mit Gelenk ist eine ferromagnetische Gegenplatte für GEZE Türhaftmagnete 24 V DC mit beweglich gelagerter Haftfläche. Das Gelenk gleicht Winkel- und Richtungsabweichungen aus, sodass die Platte sich auch bei schiefen Türen oder schräg montierten Magneten plan an die Magnetfläche legt – Teil einer Feststellanlage nach DIN EN 1155. Haftgegenplatte mit Kippgelenk Gleicht Winkel- und Richtungsabweichungen aus Für schiefe Türen, unebene Böden, schräg sitzende Magnete Kompatibel mit allen GEZE Haftmagneten 24 V DC Die leistungsstärkste Gegenplatten-Variante – deckt auch Federpuffer-Anwendungen ab Für schiefe Türen und schräge Einbauten Manchmal reicht auch eine Federung nicht aus: Wenn das Türblatt nicht senkrecht steht, der Boden sich geneigt hat oder der Magnet nicht in perfekter Flucht zur Türebene liegt, kann auch eine federnde Platte keinen vollflächigen Kontakt herstellen. Die Lösung: eine bewegliche Lagerung der Haftfläche – das Gelenk. Die GEZE Haftgegenplatte mit Gelenk kippt sich in die Magnetebene. Sie gleicht nicht nur Unebenheiten (wie der Federpuffer 115955) aus, sondern auch Winkel- und Richtungsabweichungen. Die Platte legt sich flächig an den Magneten und nutzt die Haltekraft voll. Besonders sinnvoll in Altbauten mit Setzungen, bei Türen mit ausgeschlagenen Bändern oder wenn Fachmontage aus Platzgründen nicht optimal möglich ist. Technische Daten Spezifikation und Kompatibilität TypHaftgegenplatte mit Gelenk (Kippausgleich) Materialferromagnetischer Stahl, gelenkig gelagerte Haftfläche AusgleichWinkel- und Richtungsabweichungen Montageverschraubt am Türblatt Kompatibel mitGEZE Haftmagnet 115830, 115829M, 115951 (24 V DC) Einsatzschiefe Türen, Altbauten, Sondermontagen NormTeil einer Feststellanlage nach DIN EN 1155 ArtikelOriginal GEZE / MK-Artikelnummer 115956 Häufige Fragen Federpuffer (115955) oder Gelenk – welche Variante?Federpuffer gleicht parallele Unebenheiten aus (kleiner Spalt, leichte Höhendifferenz). Das Gelenk gleicht Winkel- und Richtungsabweichungen aus (Tür steht schief, Magnet sitzt schräg). Im Zweifel ist das Gelenk die sicherere Wahl – es deckt beide Fälle ab. Typische Einsatzfälle für die Gelenk-Variante?Altbauten mit Bodensetzungen, Türen mit ausgeschlagenen Bändern, Flurtüren mit windbedingter Bewegung, Einbausituationen mit schräg montiertem Magnet aus Platzgründen. Hält die Gelenk-Variante genauso stark wie eine starre Platte?Ja. Sobald sich die Platte in die Magnetebene gedreht hat und plan aufliegt, wird die volle Haltekraft erreicht. Bei nicht-fluchtenden Türen in der Praxis sogar besser als eine starre Platte. Mit welchen GEZE-Haftmagneten ist sie kompatibel?Mit allen GEZE-Türhaftmagneten 24 V DC: 115830 Grundmodell, 115829M Wandmontage, 115951 Bodenmontage. Das Gelenk arbeitet unabhängig vom konkreten Magnetmodell. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: Haftmagnet (an Wand oder Boden) und Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.BesonderheitHaftmagnet Grundmodell115830Basis-Elektromagnet 24 V DC, flexible MontageTürhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz-MontageHaftmagnet Bodenmontage115951Aluminiumgehäuse, Bodenkonsole, geschütztHaftgegenplatte Standard115954Plan, starr, fester Sitz am TürblattHaftgegenplatte Federpuffer115955Gefedert, gleicht Bautoleranzen ausHaftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus (dieses Produkt) 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.
Hekatron THM 439/185 Türhaftmagnet
Hekatron THM 439/185 Türhaftmagnet Das Hekatron THM 439/185 Türhaftmagnet ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Schwenkbarer Türhaftmagnet mit verdeckten Klemmen (kurze Bauform) Auslegerlänge 185 mm, Haftkraft 490 N, 24 V DC Magnetkopf 360° drehbar – ideal bei nicht fluchtender Tür/Wand Passende Ankerplatten: ASS 55 (flach) oder AFS 55 (Winkel) Wandabstand bis ca. 16 cm — Standard-Türleibung, Magnet sitzt direkt an der Wand. Auslegerhaftmagnet THM 439/185 Der Hekatron THM 439/185 ist die schwenkbare Version mit 185 mm langem Ausleger. Wird der Türhaftmagnet nicht direkt an der Wand, sondern auf Abstand zur Tür benötigt – etwa bei tieferer Türleibung, Sturzkasten oder Mauerwerksprung – ist er die erste Wahl. Der Magnetkopf ist auf der Trägerplatte um 360° drehbar; auch leicht schräge Türsituationen lassen sich kompensieren. Die Anschlussklemmen sind verdeckt in der Grundplatte verlegt. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt. Technische Daten EigenschaftWert Auslegerlänge185 mm Haftkraft490 N Betriebsspannung24 V DC MagnetdurchmesserØ 55 mm Magnetkopf360° drehbar Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz SchutzartIP 40 Passende AnkerplattenASS 55 (flach) oder AFS 55 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung THM 439 – welche Auslegerlänge? ModellAuslegerlängeTypischer Einsatz THM 439/185185 mmStandard-Türleibung bis ca. 16 cm Wandabstand THM 439/335335 mmTiefere Leibung, Sturzkasten, Wandbeschlag THM 439/485485 mmSehr tiefe Leibung, Mauerwerk-Sprung Vor der Bestellung den Wandabstand zur Anlagefläche der Tür ausmessen. Im Zweifel die nächstgrößere Auslegerlänge wählen – Reserve schadet nicht. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum THM 439/185 Wann lohnt sich der THM 439 statt eines THM 413/425?Immer wenn Türblattfläche und Wandfläche nicht in einer Ebene liegen. Der schwenkbare Kopf gleicht Toleranzen aus, ohne dass mit Distanzhülsen gearbeitet werden muss. Was bringt der drehbare Magnetkopf?Bei Türen, die schräg zur Wand laufen (z. B. abgeschrägte Wand, Sanierungsbau), kann die Magnetfläche so eingestellt werden, dass die Ankerplatte plan aufliegt – voller Haftkontakt = volle Haftkraft. Welche Ankerplatte zur THM 439-Reihe?Alle 439-Varianten (185/335/485) verwenden die gleichen Platten: ASS 55 oder AFS 55. Kann ich den 485er gegen den 185er tauschen?Mechanisch ja, der Lochabstand ist gleich. Die Zulassung (DIBt) ist von der Modellbezeichnung unabhängig – Hauptsache, die Haftfläche liegt sauber an der Ankerplatte an. Was leistet die Freilaufdiode?Beim Abschalten der Spule entsteht eine Induktionsspannung. Die Diode leitet sie kurz – schützt das Schaltrelais der Zentrale und verlängert die Lebensdauer der gesamten Anlage. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder
GEZE Haftgegenplatte Standard
GEZE Haftgegenplatte Standard Die GEZE Haftgegenplatte Standard ist eine ferromagnetische Stahlplatte, die am Türblatt verschraubt wird und das Gegenstück zum GEZE Haftmagnet 24 V DC einer Feststellanlage nach DIN EN 1155 bildet. Die Standardausführung sitzt starr und plan ohne Federung oder Gelenk und passt zu allen GEZE Haftmagneten der RSZ- und GC-Systeme. Ferromagnetische Haftplatte für GEZE Türhaftmagnete 24 V DC Standardausführung: plan, starr montiert Kompatibel mit Haftmagnet 115830, 115829M und 115951 Befestigung am Türblatt in exakter Magnethöhe Silberfarbig, mit Schrauben verschraubt Die preiswerte Wahl für präzise montierte Türen Die Gegenplatte am Türblatt Ein Haftmagnet allein hält nichts – er braucht eine ferromagnetische Fläche, an der er haften kann. Diese Aufgabe übernimmt die Haftgegenplatte. Sie wird am Türblatt verschraubt, genau in der Höhe, in der der Haftmagnet sitzt. Ist die Tür geöffnet, zieht der Magnet die Platte an und hält die Tür fest. Im Brandfall trennt die Rauchschalterzentrale die Stromversorgung des Magneten – die Tür fällt selbsttätig zu. Die Standardvariante ist die preiswerteste Lösung und für saubere, präzise montierte Türen völlig ausreichend. Weicht die Tür ab (Unebenheiten, leichter Winkel), greift der Magnet nicht voll – dann sind die Varianten mit Federpuffer (115955) oder Gelenk (115956) die bessere Wahl. Technische Daten Spezifikation und Kompatibilität TypHaftgegenplatte, Standardausführung Materialferromagnetischer Stahl Montageverschraubt am Türblatt Ausgleichkeine Federung, kein Gelenk – starr Kompatibel mitGEZE Haftmagnet 115830, 115829M, 115951 (24 V DC) Oberflächesilberfarbig NormTeil einer Feststellanlage nach DIN EN 1155 ArtikelOriginal GEZE / MK-Artikelnummer 115954 Häufige Fragen Wann ist die Standard-Variante die richtige Wahl?Bei präzise montierten Türen, die ohne Winkelfehler oder Spalt am Haftmagnet anliegen. Die Standardvariante ist die preiswerteste Lösung und liefert die volle Haltekraft, wenn die Platte plan auf dem Magnet aufliegt. Mit welchen GEZE-Haftmagneten ist sie kompatibel?Mit allen Standard-GEZE-Türhaftmagneten 24 V DC: 115830 Grundmodell, 115829M Wandmontage, 115951 Bodenmontage. Magnetdurchmesser und Anschraubmaß sind bei den GEZE-Modellen einheitlich. Wie wird die Haftgegenplatte montiert?Die Platte wird am Türblatt in exakt der Höhe verschraubt, in der der Haftmagnet sitzt. Bei festgehaltener Tür sollte der Magnet die Platte gleichmäßig berühren – dann ist die Position korrekt. Standard, Federpuffer oder Gelenk – wann was?Standard (115954): präzise montierte Türen. Federpuffer (115955): kleine Unebenheiten, Bautoleranzen, Altbau. Gelenk (115956): schiefe Türen, ausgeschlagene Bänder, schräg montierte Magnete. Im Zweifel ist das Gelenk die sicherste Wahl. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: Haftmagnet (an Wand oder Boden) und Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.BesonderheitHaftmagnet Grundmodell115830Basis-Elektromagnet 24 V DC, flexible MontageTürhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz-MontageHaftmagnet Bodenmontage115951Aluminiumgehäuse, Bodenkonsole, geschütztHaftgegenplatte Standard115954Plan, starr, fester Sitz am Türblatt (dieses Produkt)Haftgegenplatte Federpuffer115955Gefedert, gleicht Bautoleranzen ausHaftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.
GEZE Türhaftmagnet Wandmontage
GEZE Türhaftmagnet für Wandmontage Elektromagnet 24 V DC mit vormontierter Wandhalterung — die Standardlösung für Brandschutztüren in Flurbereichen. Aufputz-Montage, saubere Optik. Das GEZE Türhaftmagnet Wandmontage ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. Elektromagnet mit Wandhalterung, Aufputz-Montage 24 V DC, Haltekraft ca. 400 N Standardposition: in Wand-Brüstungshöhe gegenüber dem geöffneten Türblatt Kombinierbar mit allen GEZE Haftgegenplatten Zugelassen nach EN 1155 / EN 14637 Silberfarbig lackiert, dezente Optik Die klassische Wandmontage-Variante Wenn eine Brandschutztür im Normalbetrieb geöffnet stehen soll, wird typischerweise ein Haftmagnet an der gegenüberliegenden Wand angebracht — genau dort, wo das geöffnete Türblatt hinschlägt. Dieser GEZE Haftmagnet bringt die passende Wandhalterung bereits mit: Das Gehäuse wird aufputz an die Wand geschraubt, der Magnet sitzt fertig montiert darin. Im normalen Betrieb hält der Magnet die Haftgegenplatte am Türblatt fest — die Tür bleibt offen. Wird durch die RSZ (Raucherkennung, Handauslöser, Stromausfall) die 24V-Versorgung unterbrochen, verliert der Magnet seine Haltekraft und die Tür schließt selbsttätig. Die Aufputz-Variante ist die kostengünstigste Lösung und Standard in den meisten Installationen. Technische Daten GEZE Türhaftmagnet Wandmontage TypElektromagnet mit Wandhalterung (Aufputz) Betriebsspannung24 V DC Haltekraftca. 400 N MontageAufputz an Wand Oberflächesilberfarbig lackiert KompatibilitätGEZE FA GC 150 (RSZ 6, RSZ 7) GegenplattenStandard, Federpuffer, Gelenk ZulassungEN 1155, EN 14637 Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung). Häufige Fragen Wie hoch muss der Wandmagnet montiert werden?Auf Höhe der Haftgegenplatte am Türblatt — typischerweise etwa 1,20 m vom Boden. Genaue Position hängt von der Tür ab. Aufputz oder Unterputz besser?Aufputz (diese Variante) ist schneller montierbar und leichter zu warten. Unterputz-Varianten wirken optisch ruhiger, erfordern aber Wandarbeiten. Welche Gegenplatte soll ich wählen?Standard (115954) bei präziser Montage. Federpuffer (115955) bei leichten Abweichungen. Gelenk (115956), wenn das Türblatt nicht ganz senkrecht steht. Wie wird der Magnet an die Feststellanlage angeschlossen?2-adrig zur RSZ 6/7 — Strom liegt immer an, fällt nur bei Alarm oder Stromausfall ab. Anschluss durch Elektrofachkraft. Welche Normen erfüllen GEZE-Komponenten?GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: den Haftmagnet (am Boden/Wand) und die Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.Besonderheit Haftmagnet Grundmodell115830Basis-Elektromagnet, flexible Montage Türhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz (dieses Produkt) Haftmagnet Bodenmontage115951Alugehäuse, Bodenkonsole, geschützt Haftgegenplatte Standard115954Plan, fester Sitz am Türblatt Haftgegenplatte Federpuffer115955Gefedert, gleicht Unebenheiten aus Haftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.
Hekatron THM 425-1 Türhaftmagnet
Hekatron THM 425-1 Türhaftmagnet Das Hekatron THM 425-1 Türhaftmagnet ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Tor-Haftmagnet mit hoher Haftkraft (1.372 N) Magnetdurchmesser Ø 70 mm, baugleich mit THM 425, aber stark dimensioniert Für schwere Brandschutztore und stark eingestellte Türschließer Passende Ankerplatte: AFS 75 als Winkelplatte (Standard ASS 75 separat) Verdeckte Klemmen, Verpolschutz, Freilaufdiode Tor-Haftmagnet THM 425-1 mit 1.372 N Der THM 425-1 ist die verstärkte Variante des THM 425. Mit 1.372 N Haftkraft und einem auf 70 mm vergrößerten Magnetdurchmesser ist er die richtige Wahl, wenn Standard-Türhaftmagnete an ihre Grenzen kommen: schwere Drehflügeltore, Schiebetore mit Auflaufkraft oder Türschließer, die für hohe Schließklasse (z. B. EN 7) eingestellt sind. Trotz der höheren Haltekraft bleibt der Magnet kompakt und zurückhaltend. Verdeckte Anschlussklemmen, Freilaufdiode und Verpolschutz wie beim THM 425. Versorgung über jede Hekatron-Zentrale. Technische Daten EigenschaftWert Haftkraft1.372 N Betriebsspannung24 V DC MagnetdurchmesserØ 70 mm Bauformrund, verdeckte Klemmen SchutzartIP 40 SchutzelementeFreilaufdiode + Verpolschutz Passende Ankerplatte (Winkel)AFS 75 Passende Ankerplatte (Standard)ASS 75 (separat erhältlich) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung Wann THM 425, wann THM 425-1? KriteriumTHM 425THM 425-1 Haftkraft686 N1.372 N MagnetdurchmesserØ 65 mmØ 70 mm StandardplatteASS 65ASS 75 WinkelplatteAFS 65AFS 75 EinsatzTüren, leichte ToreSchwere Tore, hohe Schließklasse Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum THM 425-1 Wofür brauche ich die höhere Haftkraft?Bei Brandschutztoren mit großen Flügeln, bei Türschließern in hoher EN-Schließklasse oder wenn Wind-/Sogkräfte am Magneten ziehen. Passt eine ASS 65 auch zum THM 425-1?Nein. Ankerplatte und Magnet müssen vom Durchmesser zueinander passen. Für den 70-mm-Magneten zwingend ASS 75 oder AFS 75. Ist der THM 425-1 stromsparender als zwei kleine Magnete?Ja – ein THM 425-1 zieht weniger Strom als zwei parallel geschaltete THM 425. Wichtig für das Strombudget kleinerer Zentralen wie der FSZ Kompakt. Welche Zentrale ist sinnvoll für Tor-Anwendungen?Wir empfehlen die FSZ Basis oder FSZ Pro. Die FSZ Pro hat zusätzlich den Anschluss für den TSG 100 Torsignalgeber, der den Schließvorgang akustisch und optisch ankündigt. Wie lange hält der Magnet?Bei normalem Betrieb über 20 Jahre. Wartung jährlich nach DIN 14677, Sichtprüfung der Ankerfläche bei jedem Servicedurchgang. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

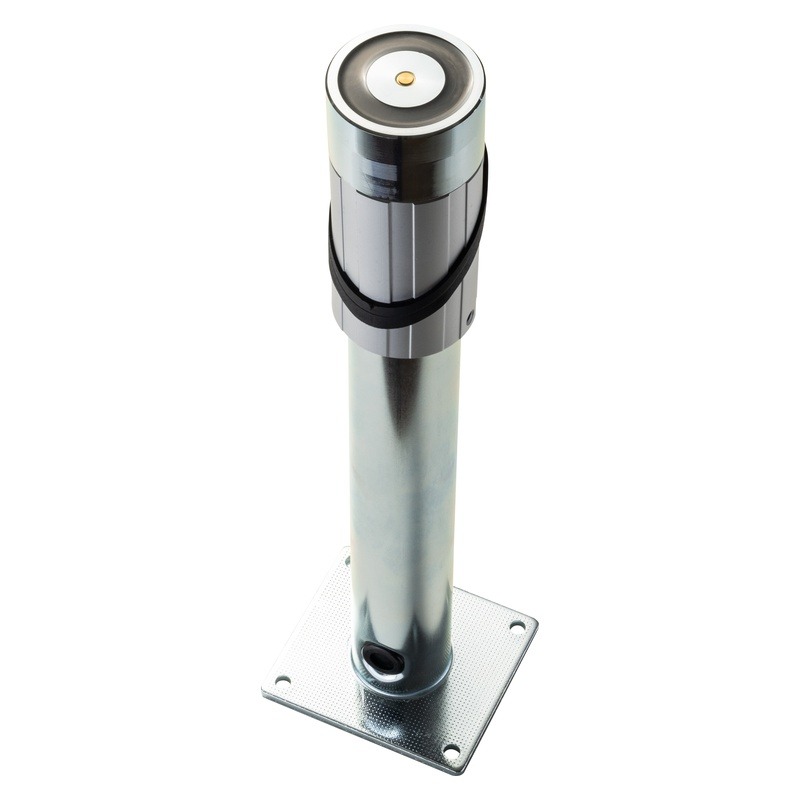

THM 439/335 Hekatron Türhaftmagnet
THM 439/335 Hekatron Türhaftmagnet Das THM 439/335 Hekatron Türhaftmagnet ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Schwenkbarer Türhaftmagnet mit verdeckten Klemmen (mittlere Bauform) Auslegerlänge 335 mm, Haftkraft 490 N, 24 V DC Magnetkopf 360° drehbar – ideal bei nicht fluchtender Tür/Wand Passende Ankerplatten: ASS 55 (flach) oder AFS 55 (Winkel) Wandabstand bis ca. 32 cm — bei tieferer Türleibung, Sturzkasten oder Wandbeschlag. Auslegerhaftmagnet THM 439/335 Der Hekatron THM 439/335 ist die schwenkbare Version mit 335 mm langem Ausleger. Wird der Türhaftmagnet nicht direkt an der Wand, sondern auf Abstand zur Tür benötigt – etwa bei tieferer Türleibung, Sturzkasten oder Mauerwerksprung – ist er die erste Wahl. Der Magnetkopf ist auf der Trägerplatte um 360° drehbar; auch leicht schräge Türsituationen lassen sich kompensieren. Die Anschlussklemmen sind verdeckt in der Grundplatte verlegt. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt. Technische Daten EigenschaftWert Auslegerlänge335 mm Haftkraft490 N Betriebsspannung24 V DC MagnetdurchmesserØ 55 mm Magnetkopf360° drehbar Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz SchutzartIP 40 Passende AnkerplattenASS 55 (flach) oder AFS 55 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung THM 439 – welche Auslegerlänge? ModellAuslegerlängeTypischer Einsatz THM 439/185185 mmStandard-Türleibung bis ca. 16 cm Wandabstand THM 439/335335 mmTiefere Leibung, Sturzkasten, Wandbeschlag THM 439/485485 mmSehr tiefe Leibung, Mauerwerk-Sprung Vor der Bestellung den Wandabstand zur Anlagefläche der Tür ausmessen. Im Zweifel die nächstgrößere Auslegerlänge wählen – Reserve schadet nicht. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum THM 439/335 Wann lohnt sich der THM 439 statt eines THM 413/425?Immer wenn Türblattfläche und Wandfläche nicht in einer Ebene liegen. Der schwenkbare Kopf gleicht Toleranzen aus, ohne dass mit Distanzhülsen gearbeitet werden muss. Was bringt der drehbare Magnetkopf?Bei Türen, die schräg zur Wand laufen (z. B. abgeschrägte Wand, Sanierungsbau), kann die Magnetfläche so eingestellt werden, dass die Ankerplatte plan aufliegt – voller Haftkontakt = volle Haftkraft. Welche Ankerplatte zur THM 439-Reihe?Alle 439-Varianten (185/335/485) verwenden die gleichen Platten: ASS 55 oder AFS 55. Kann ich den 485er gegen den 185er tauschen?Mechanisch ja, der Lochabstand ist gleich. Die Zulassung (DIBt) ist von der Modellbezeichnung unabhängig – Hauptsache, die Haftfläche liegt sauber an der Ankerplatte an. Was leistet die Freilaufdiode?Beim Abschalten der Spule entsteht eine Induktionsspannung. Die Diode leitet sie kurz – schützt das Schaltrelais der Zentrale und verlängert die Lebensdauer der gesamten Anlage. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

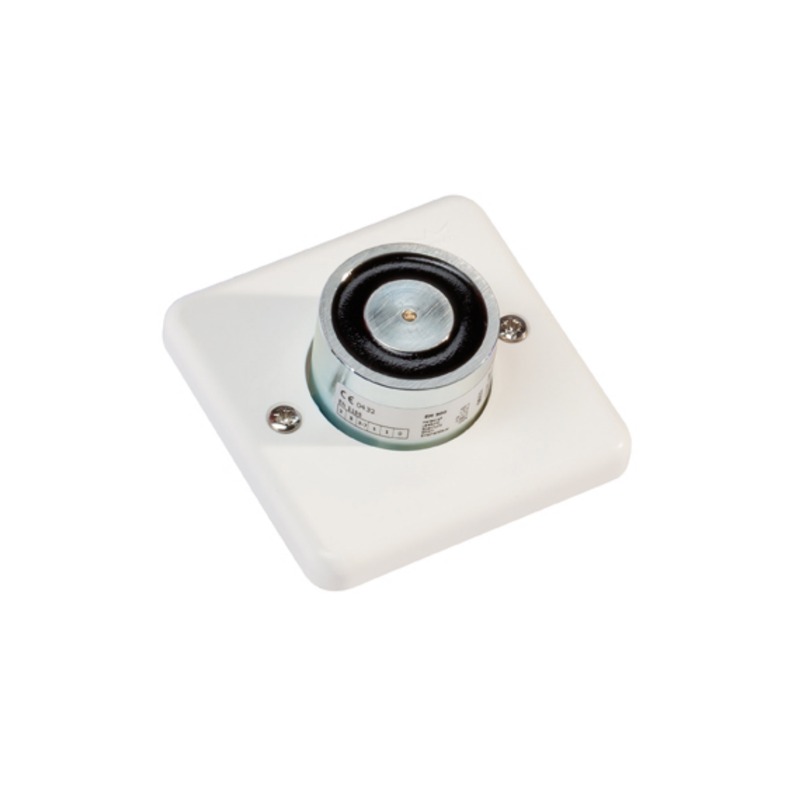

Dorma EM 500 Haftmagnet
Dorma EM 500 — Elektrohaftmagnet für Feststellanlagen, 400 N HaltekraftElektrohaftmagnet für Brandschutz-FeststellanlagenHaltekraft 400 N bei nur 1,5 W Leistungsaufnahme24 V AC/DC — Verpolschutz integriertDrei Varianten: G (Gelenkarm), U (Unterputz), A (Aufputz mit Taster)Bauaufsichtlich zugelassen vom DIBt für FeststellanlagenProduktbeschreibungDer Dorma EM 500 ist der Elektrohaftmagnet zum Feststellen von Brandschutztüren in Verbindung mit der dormakaba RMZ. Bei Rauchalarm, manueller Auslösung oder Stromausfall wird der Strom unterbrochen — die Tür schließt sicher durch die Kraft des Türschließers (Fail-Safe). Drei Bauformen decken alle Einbausituationen ab.Vorteile auf einen BlickHohe Haltekraft — 400 N — auch für schwere TürflügelEnergiesparend — nur 1,5 W LeistungsaufnahmeVerpolschutz — Schützt bei falschem AnschlussDrei Varianten — G/U/A — optimal für jede EinbausituationDIBt-zugelassen — Für den Einsatz in Feststellanlagen genehmigtUniversal-Spannung — 24 V AC oder DCVarianten der ReiheVarianteBauformEmpfohlen fürEM 500 GGelenkarm-HalterungUniversell — Aufputz oder BodenmontageEM 500 UUnterputzVerdeckter Einbau (Wand oder Boden)EM 500 AAufputz mit TasterMit integriertem Unterbrecher-DrucktasterTechnische DatenHaltekraft400 NBetriebsspannung24 V AC/DCLeistungsaufnahme1,5 WVerpolschutzIntegriertMaterial GehäuseKunststoff weißAnwendungFeststellanlagen für BrandschutztürenNormen & ZulassungenDIBt — bauaufsichtliche ZulassungDIN EN 1155 — FeststellvorrichtungenDIN EN 14637 — Elektrische FeststellanlagenCE-KonformitätMontage- und AnwendungshinweiseWichtig: Bei Einsatz an Brandschutztüren ist ein roter Handauslösetaster in unmittelbarer Nähe Pflicht (DIBt-Vorgabe). Der EM 500 wird über die dormakaba RMZ gesteuert — bei Rauchalarm, manueller Auslösung oder Stromausfall wird der Magnet stromlos geschaltet.Als Gegenstücke (Anker) stehen zur Verfügung: MAG-Anker mit Grundplatte (Art. 69020110) oder MAW-Anker mit Winkelverstellung (Art. 69020111).Häufige FragenBrauche ich eine RMZ?Ja. Der EM 500 wird über eine dormakaba Rauchmeldezentrale gesteuert. Ohne RMZ kein normkonformer Betrieb an einer Brandschutztür.Was ist der Unterschied zwischen G, U und A?EM 500 G = Gelenkarm-Halterung (universell, häufigste Wahl). EM 500 U = verdeckter Unterputzeinbau. EM 500 A = Aufputz mit integriertem Drucktaster (manuelle Auslösung direkt am Magneten).Welche Gegenplatte passt?MAG-Anker (Grundplatte) oder MAW-Anker (mit Winkelverstellung) — abgestimmt auf Tür/Wand-Geometrie.Ist der rote Handauslösetaster Pflicht?Ja — DIBt-Vorgabe. Er muss in unmittelbarer Nähe der Feststellanlage angebracht sein und ermöglicht die manuelle Auslösung im Notfall.Wie viele Varianten sind in dieser Bestellung enthalten?Eine Variante pro Bestellung. Wählen Sie über die Variantenauswahl die passende Bauform (G, U oder A). 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Verwandte ProdukteSiehe auch: DORMA RM-N Rauchmelder (für Feststellanlagen mit RMZ) (Art.-Nr. 64830900)
Hekatron THM 413 Türhaftmagnet
Hekatron THM 413 Türhaftmagnet Das Hekatron THM 413 Türhaftmagnet ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Bodenhaftmagnet für Feststellanlagen, runde Bauform Haftkraft 490 N, Stromaufnahme 63 mA bei 24 V DC Verdeckte Anschlussklemmen, integrierte Freilaufdiode + Verpolschutz Passende Ankerplatten: ASS 55 (flach) oder AFS 55 (Winkel) Schutzart IP 40, kompatibel mit FSZ Basis / Pro / Kompakt und RSZ Kompakt Türhaftmagnet THM 413 für Bodenmontage Der Hekatron THM 413 hält Brand- und Rauchschutztüren am Boden offen und gibt sie bei Rauchalarm, Stromausfall oder Handauslösung sofort frei. Die runde Bauform mit verdeckten Klemmen ist die unauffälligste Variante im Hekatron-Programm und wird vorzugsweise am Bodenanschlag oder an niedrigen Wandkonsolen montiert. Eine integrierte Freilaufdiode schützt die Steuerelektronik der Zentrale beim Abschalten, der Verpolschutz verhindert Schäden bei vertauschten Anschlüssen. Versorgt wird der Magnet über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC – bei Spannungsverlust fällt die Ankerplatte ab und die Tür schließt durch den Türschließer (Fail-Safe). Technische Daten EigenschaftWert MontageortBoden, optional Wand mit Konsole Haftkraft490 N Betriebsspannung24 V DC Stromaufnahme63 mA MagnetdurchmesserØ 55 mm SchutzartIP 40 Anschlussklemmenverdeckt, integrierte Freilaufdiode + Verpolschutz Passende AnkerplattenASS 55 (flach) oder AFS 55 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung Zuordnung Magnet → Ankerplatte ModellMontageHaftkraftStandard-PlatteWinkelplatte THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 425-1Wand/Tor1.372 NASS 75AFS 75 THM 439 / 185–485Wand schwenkbar490 NASS 55AFS 55 Standard (ASS): flache Platte, Schwenkbereich ±20°. Winkel (AFS): flexible Platte mit großem Schwenkbereich – empfohlen, wenn Tür und Magnet nicht exakt fluchten. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum THM 413 Welche Ankerplatte passt zum THM 413?ASS 55 als Standardplatte oder AFS 55 als flexible Winkelplatte. Beide haben den passenden Magnetdurchmesser von 55 mm. Wird der THM 413 für Tür oder Tor eingesetzt?Hauptsächlich für Türen am Bodenanschlag. Für Tore mit höherer Schließkraft empfehlen wir den THM 425-1 (1.372 N). Was passiert bei Stromausfall?Der Magnet wird stromlos, die Ankerplatte fällt ab und der Türschließer schließt die Tür (Fail-Safe nach EN 14637). Welche Hekatron-Zentralen sind freigegeben?FSZ Basis, FSZ Pro, FSZ Kompakt sowie RSZ Kompakt. In allen DIBt-Bauartgenehmigungen gelistet. Wie oft muss der Magnet geprüft werden?Sicht- und Funktionsprüfung jährlich nach DIN 14677, Wartung durch befähigte Person dokumentiert im Prüfbuch. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder
Haftmagnet GEZE Grundmodell
GEZE Haftmagnet Grundmodell Elektromagnet 24 V DC mit ca. 400 N Haltekraft — das Basisbauteil für GEZE Feststellanlagen. Flexibel einsetzbar für Wand-, Decken- oder Sondermontage. Das Haftmagnet GEZE Grundmodell ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. Elektromagnet 24 V DC, Haltekraft ca. 400 N Basis-Ausführung ohne spezielles Wand- oder Bodengehäuse Für alle GEZE Feststellanlagen FA GC 150 (RSZ 6 / RSZ 7) Kombinierbar mit allen GEZE Haftgegenplatten (Standard, Federpuffer, Gelenk) Zugelassen nach EN 1155 / EN 14637 Alternative zur elektromechanischen Feststelleinheit Der Standard-Elektromagnet für Feststellanlagen Im Normalbetrieb zieht der Haftmagnet die Haftgegenplatte am Türblatt an und hält die Tür geöffnet. Bei Raucherkennung schaltet die Rauchschalterzentrale die Stromversorgung ab, der Magnet verliert seine Haltekraft und die Tür schließt selbstständig durch den Türschließer. Das Grundmodell ist die einfachste Variante ohne spezielle Montagekonstruktion — ideal für maßgeschneiderte Einbauten oder Instandhaltungs-Ersatz. Die Haltekraft von ca. 400 N reicht für übliche Brandschutztüren in Kombination mit einem Türschließer der EN-Klasse 3-5. Bei besonders schweren Türen oder sehr hohen Schließkräften kann eine zweite Haftmagnet-Gegenplatten-Kombination erforderlich sein. Technische Daten GEZE Grundmodell TypElektromagnet, Basis-Ausführung Betriebsspannung24 V DC Haltekraftca. 400 N KompatibilitätGEZE FA GC 150 (RSZ 6, RSZ 7) GegenplattenStandard, Federpuffer, Gelenk ZulassungEN 1155, EN 14637 Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung). Häufige Fragen Reicht die Haltekraft von 400 N?Für Standard-Brandschutztüren mit EN 3-5 Türschließer ja. Bei schweren Türen (EN 6, 1400 mm) oder stark einseitig belasteten Türen kann eine zweite Haftmagnet-Kombination sinnvoll sein. Welche Haftgegenplatte passt?Alle drei MK-Varianten: Standard (115954) für plane Montage, mit Federpuffer (115955) für leichte Unebenheiten, mit Gelenk (115956) wenn das Türblatt in anderem Winkel steht. Was unterscheidet den Grundmagnet von Wand-/Bodenmontage-Varianten?Das Grundmodell kommt ohne spezielles Montagegehäuse — flexibel für individuelle Einbauten. Die Wand- und Bodenvarianten (115829M, 115951) bringen das passende Gehäuse bereits mit. Kann ich den Magnet nachrüsten?Ja — wenn bereits eine GEZE Feststellanlage mit RSZ 6/7 vorhanden ist, lässt sich eine zusätzliche Haftmagnet-Kombination über die 24V-Verteilung ergänzen. Welche Normen erfüllen GEZE-Komponenten?GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: den Haftmagnet (am Boden/Wand) und die Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.Besonderheit Haftmagnet Grundmodell115830Basis-Elektromagnet, flexible Montage (dieses Produkt) Türhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz Haftmagnet Bodenmontage115951Alugehäuse, Bodenkonsole, geschützt Haftgegenplatte Standard115954Plan, fester Sitz am Türblatt Haftgegenplatte Federpuffer115955Gefedert, gleicht Unebenheiten aus Haftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.
Hekatron THM 439/485 Türhaftmagnet
Hekatron THM 439/485 Türhaftmagnet Das Hekatron THM 439/485 Türhaftmagnet ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Schwenkbarer Türhaftmagnet mit verdeckten Klemmen (lange Bauform) Auslegerlänge 485 mm, Haftkraft 490 N, 24 V DC Magnetkopf 360° drehbar – ideal bei nicht fluchtender Tür/Wand Passende Ankerplatten: ASS 55 (flach) oder AFS 55 (Winkel) Wandabstand bis ca. 47 cm — bei sehr tiefer Türleibung, Mauerwerk-Sprung oder Türverkleidung. Auslegerhaftmagnet THM 439/485 Der Hekatron THM 439/485 ist die schwenkbare Version mit 485 mm langem Ausleger. Wird der Türhaftmagnet nicht direkt an der Wand, sondern auf Abstand zur Tür benötigt – etwa bei tieferer Türleibung, Sturzkasten oder Mauerwerksprung – ist er die erste Wahl. Der Magnetkopf ist auf der Trägerplatte um 360° drehbar; auch leicht schräge Türsituationen lassen sich kompensieren. Die Anschlussklemmen sind verdeckt in der Grundplatte verlegt. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt. Technische Daten EigenschaftWert Auslegerlänge485 mm Haftkraft490 N Betriebsspannung24 V DC MagnetdurchmesserØ 55 mm Magnetkopf360° drehbar Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz SchutzartIP 40 Passende AnkerplattenASS 55 (flach) oder AFS 55 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung THM 439 – welche Auslegerlänge? ModellAuslegerlängeTypischer Einsatz THM 439/185185 mmStandard-Türleibung bis ca. 16 cm Wandabstand THM 439/335335 mmTiefere Leibung, Sturzkasten, Wandbeschlag THM 439/485485 mmSehr tiefe Leibung, Mauerwerk-Sprung Vor der Bestellung den Wandabstand zur Anlagefläche der Tür ausmessen. Im Zweifel die nächstgrößere Auslegerlänge wählen – Reserve schadet nicht. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum THM 439/485 Wann lohnt sich der THM 439 statt eines THM 413/425?Immer wenn Türblattfläche und Wandfläche nicht in einer Ebene liegen. Der schwenkbare Kopf gleicht Toleranzen aus, ohne dass mit Distanzhülsen gearbeitet werden muss. Was bringt der drehbare Magnetkopf?Bei Türen, die schräg zur Wand laufen (z. B. abgeschrägte Wand, Sanierungsbau), kann die Magnetfläche so eingestellt werden, dass die Ankerplatte plan aufliegt – voller Haftkontakt = volle Haftkraft. Welche Ankerplatte zur THM 439-Reihe?Alle 439-Varianten (185/335/485) verwenden die gleichen Platten: ASS 55 oder AFS 55. Kann ich den 485er gegen den 185er tauschen?Mechanisch ja, der Lochabstand ist gleich. Die Zulassung (DIBt) ist von der Modellbezeichnung unabhängig – Hauptsache, die Haftfläche liegt sauber an der Ankerplatte an. Was leistet die Freilaufdiode?Beim Abschalten der Spule entsteht eine Induktionsspannung. Die Diode leitet sie kurz – schützt das Schaltrelais der Zentrale und verlängert die Lebensdauer der gesamten Anlage. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder
GEZE Haftgegenplatte mit Federpuffer
GEZE Haftgegenplatte mit Federpuffer Die GEZE Haftgegenplatte mit Federpuffer ist eine ferromagnetische Gegenplatte für GEZE Türhaftmagnete 24 V DC, deren Haftfläche federnd gelagert ist. Der Federpuffer gleicht kleine Unebenheiten und Bautoleranzen zwischen Türblatt und Magnet aus und sichert die volle Haltekraft auch bei nicht perfekt fluchtenden Türen einer Feststellanlage nach DIN EN 1155. Haftgegenplatte mit integriertem Federpuffer Gleicht leichte Unebenheiten und Spaltmaß (wenige mm) aus Volle Haltekraft auch bei kleinen Bautoleranzen Kompatibel mit allen GEZE Haftmagneten 24 V DC Empfohlen für Altbauten und renovierte Türen Ausgleich kleiner Bauabweichungen Nicht jede Tür sitzt millimetergenau. Besonders in Altbauten, nach Renovierungen oder bei Türen mit Windbelastung entstehen kleine Abweichungen zwischen der Position des Wand-Haftmagneten und der Haftgegenplatte am Türblatt. Eine starre Standardplatte (115954) liegt dann nur teilweise auf – die Haltekraft fällt deutlich ab. Die Federpuffer-Variante löst das Problem: Eine Feder hinter der Haftfläche lässt die Platte leicht nachgeben und sorgt dafür, dass sie sich flächig an den Magneten anschmiegt. Die volle Haltekraft wird auch bei kleineren Toleranzen erreicht. Besonders empfehlenswert für Altbau-Renovierungen oder Türen mit leichter Windbelastung. Reicht der Federweg nicht aus, ist die Gelenk-Variante (115956) die nächste Stufe. Technische Daten Spezifikation und Kompatibilität TypHaftgegenplatte mit Federpuffer Materialferromagnetischer Stahl, gefederte Haftfläche AusgleichFederweg gleicht kleine Unebenheiten (wenige mm) aus Montageverschraubt am Türblatt Kompatibel mitGEZE Haftmagnet 115830, 115829M, 115951 (24 V DC) Oberflächesilberfarbig NormTeil einer Feststellanlage nach DIN EN 1155 ArtikelOriginal GEZE / MK-Artikelnummer 115955 Häufige Fragen Wann lohnt sich der Federpuffer gegenüber der Standardvariante?Immer wenn unklar ist, ob Tür und Magnet millimetergenau fluchten. Typische Fälle: Altbauten, renovierte Türen, leichte Bautoleranzen. Die Federung sorgt für flächigen Kontakt und volle Haltekraft auch bei kleinen Abweichungen. Wie viel Toleranz gleicht der Federpuffer aus?Typischerweise wenige Millimeter Spalt oder leichte Höhendifferenz. Für größere Abweichungen oder Winkelfehler ist die Gelenkvariante (115956) die bessere Wahl. Vermindert die Federung die Haltekraft?Nein. Bei plan aufliegenden Platten gibt es keine Minderung. Bei leichten Unebenheiten verbessert sich die Haltekraft sogar, weil die Platte flächig anliegt statt nur punktuell. Mit welchen GEZE-Haftmagneten ist sie kompatibel?Mit allen GEZE-Türhaftmagneten 24 V DC: 115830 Grundmodell, 115829M Wandmontage, 115951 Bodenmontage. Der Federmechanismus arbeitet unabhängig vom Magnetmodell. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: Haftmagnet (an Wand oder Boden) und Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.BesonderheitHaftmagnet Grundmodell115830Basis-Elektromagnet 24 V DC, flexible MontageTürhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz-MontageHaftmagnet Bodenmontage115951Aluminiumgehäuse, Bodenkonsole, geschütztHaftgegenplatte Standard115954Plan, starr, fester Sitz am TürblattHaftgegenplatte Federpuffer115955Gefedert, gleicht Bautoleranzen aus (dieses Produkt)Haftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.
Haftmagnet GEZE Bodenmontage
GEZE Haftmagnet für Bodenmontage Elektromagnet 24 V DC im robusten Alugehäuse — für Einsätze, bei denen der Haftmagnet am Boden montiert wird. Geschützt gegen mechanische Beschädigung. Das Haftmagnet GEZE Bodenmontage ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. Haftmagnet mit Alugehäuse für Bodenkonsole 24 V DC, Haltekraft ca. 400 N Integriertes Druckkontakt-System (Unterbrechertaster) Robust gegen Stöße, Reinigung und mechanische Beanspruchung Für Türen, die nicht an eine Wand schlagen, sondern frei stehen Zugelassen nach EN 1155 / EN 14637 Wenn die Wand fehlt: Haftmagnet am Boden Nicht jede Brandschutztür öffnet auf eine Wand. Besonders in Fluren, Eingängen oder Zwischenzonen steht die Tür manchmal frei — hier wird der Haftmagnet am Boden montiert. Die GEZE Bodenmontage-Variante bringt das passende Alugehäuse bereits mit: Es schützt den Magnet vor Stößen, Reinigungsgeräten und täglichem Begehen. Im Gehäuse ist außerdem ein Unterbrechertaster integriert. Wird auf den Haftmagnet getreten (z. B. beim Überqueren bei geöffneter Tür), löst der Taster die Feststellung manuell aus — die Tür schließt. Das verhindert Beschädigungen und vereinfacht die tägliche Bedienung. Das Alugehäuse ist silberfarbig und fügt sich dezent in den Bodenbelag ein. Technische Daten GEZE Bodenmontage TypElektromagnet mit Alugehäuse für Bodenmontage Betriebsspannung24 V DC Haltekraftca. 400 N GehäuseAluminium, silberfarbig, robust Zusatzfunktionintegrierter Unterbrechertaster Montageam Bodenbelag verschraubt KompatibilitätGEZE FA GC 150 (RSZ 6, RSZ 7) ZulassungEN 1155, EN 14637 Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung). Häufige Fragen Wozu der Unterbrechertaster?Wer über den Haftmagnet geht, löst automatisch die Feststellung — die Tür schließt. Praktisch im Krankenhaus oder Hotel, wo man mit Wagen durch Türen fährt: Einfach darüberrollen, Tür schließt. Stolperfalle?Das Alugehäuse ist abgeschrägt und liegt nur wenige Millimeter über dem Boden. Bei korrekter Montage keine Stolperfalle, aber optisch erkennbar. Welche Gegenplatte am Türblatt?Meist Standard (115954). Bei unebenen Türen die Federpuffer-Variante (115955). Die Gelenk-Version (115956) ist sinnvoll, wenn Tür und Boden nicht exakt parallel stehen. Ist das Gehäuse reinigungsbeständig?Ja. Aluminium mit eloxierter Oberfläche hält gängige Reinigungsmittel aus. Welche Normen erfüllen GEZE-Komponenten?GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: den Haftmagnet (am Boden/Wand) und die Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.Besonderheit Haftmagnet Grundmodell115830Basis-Elektromagnet, flexible Montage Türhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz Haftmagnet Bodenmontage115951Alugehäuse, Bodenkonsole, geschützt (dieses Produkt) Haftgegenplatte Standard115954Plan, fester Sitz am Türblatt Haftgegenplatte Federpuffer115955Gefedert, gleicht Unebenheiten aus Haftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.
Türhaftmagnete für Feststellanlagen
Türhaftmagnete halten Brand- und Rauchschutztüren im Alltag offen und geben sie im Brandfall sicher frei, sobald die Feststellanlage die Spannung abschaltet. Wir liefern die kompletten Reihen Hekatron THM, GEZE und Dorma EM 500 sowie passende Ankerplatten und Haftgegenplatten — neue Anlage oder Ersatz im Bestand.
- Spannung: 24 V DC, Haltekräfte ca. 50–80 kg
- Wand-, Boden-, Decken- und Pendelmontage je nach Modell
- Reihen: Hekatron THM 413 / 425 / 439, GEZE Grundmodell, Dorma EM 500
- Passende Haftgegenplatten Standard, mit Gelenk oder Federpuffer
- Wartungs- und Ersatzteile für Bestandsanlagen
Bestseller — Türhaftmagnete
- Hekatron THM 425 — Standard-Türhaftmagnet für Wand- und Bodenmontage; bewährter Bestseller in vielen Anlagen.
- Hekatron THM 425-1 — Variante mit zusätzlichem Anschlussraum.
- Hekatron THM 439/185 — Türhaftmagnet mit verlängertem Haltearm 185 mm.
- Hekatron THM 439/335 und THM 439/485 — Ausführungen mit 335 mm und 485 mm Haltearm für größere Türöffnungswinkel.
- Hekatron THM 413 — kompakte Bauform für beengte Sturzmontage.
- GEZE Türhaftmagnet Grundmodell für die klassische Anlage rund um RSZ 6; auch als Wandmontage- oder Bodenmontage-Variante.
- Dorma EM 500 — 24 V DC, ca. 50 kg Haltekraft, kugelgelagerte Ankerplatte für Wand-, Boden- oder Pendelmontage.
Haftgegenplatten & Ankerplatten
Damit der Türhaftmagnet zuverlässig hält, braucht es eine sauber ausgerichtete Gegenplatte am Türblatt. Wir liefern alle gängigen Ausführungen:
- GEZE Haftgegenplatte Standard — flache Ausführung für ebene Türblätter.
- GEZE Haftgegenplatte mit Gelenk — gleicht Winkelfehler bis ±10° aus, vermeidet Klappern.
- GEZE Haftgegenplatte mit Federpuffer — dämpft den Aufschlag, schont Tür und Wand.
- Hekatron AFS 65 / AFS 55 / ASS 65 — Anker- und Winkelankerplatten passend zu THM 425 und THM 439.
Worauf bei Auswahl und Tausch achten?
Wichtig sind drei Punkte: Spannung (in Feststellanlagen praktisch immer 24 V DC), Haltekraft (50 kg reicht für Standardtüren, schwere oder windbelastete Türen brauchen 80 kg+) und die Montageart — Wand, Boden, Decke oder Pendelmontage. Türhaftmagnete sind herstellerübergreifend einsetzbar, sofern Spannung und Polung passen; Ankerplatten und Haftgegenplatten sollten dagegen vom selben Hersteller stammen, um den vorgesehenen Winkelausgleich nutzen zu können.
