DICTATOR Endlagendämpfer für Tore, Türen und Maschinen
Endlagendämpfer bremsen Bewegungen kurz vor Erreichen der Endlage ab, zum Beispiel Schiebetore kurz vor den Positionen AUF und ZU. Die hydraulischen Dämpfer von DICTATOR sind stufenlos einstellbar und werden in verschiedenen Durchmesserreihen für unterschiedlich große Massen gefertigt, von 100 kg beim EDH 14 bis 6000 kg beim EDH 35.
Einseitige Dämpfer (EDH) haben eine Kolbenstange und sitzen an der Endlage. Zweiseitige Dämpfer (ZDH) haben Kolbenstangen auf beiden Seiten des Zylinders und sitzen auf dem bewegten Teil. So reicht ein Dämpfer für beide Endlagen.
Welche Baureihe passt?
| Baureihe | Bauart | Ø Zylinder / Kolbenstange | Hub | Aufprallmasse bis | Dämpfkraft bis | Rückstellung | typischer Einsatz |

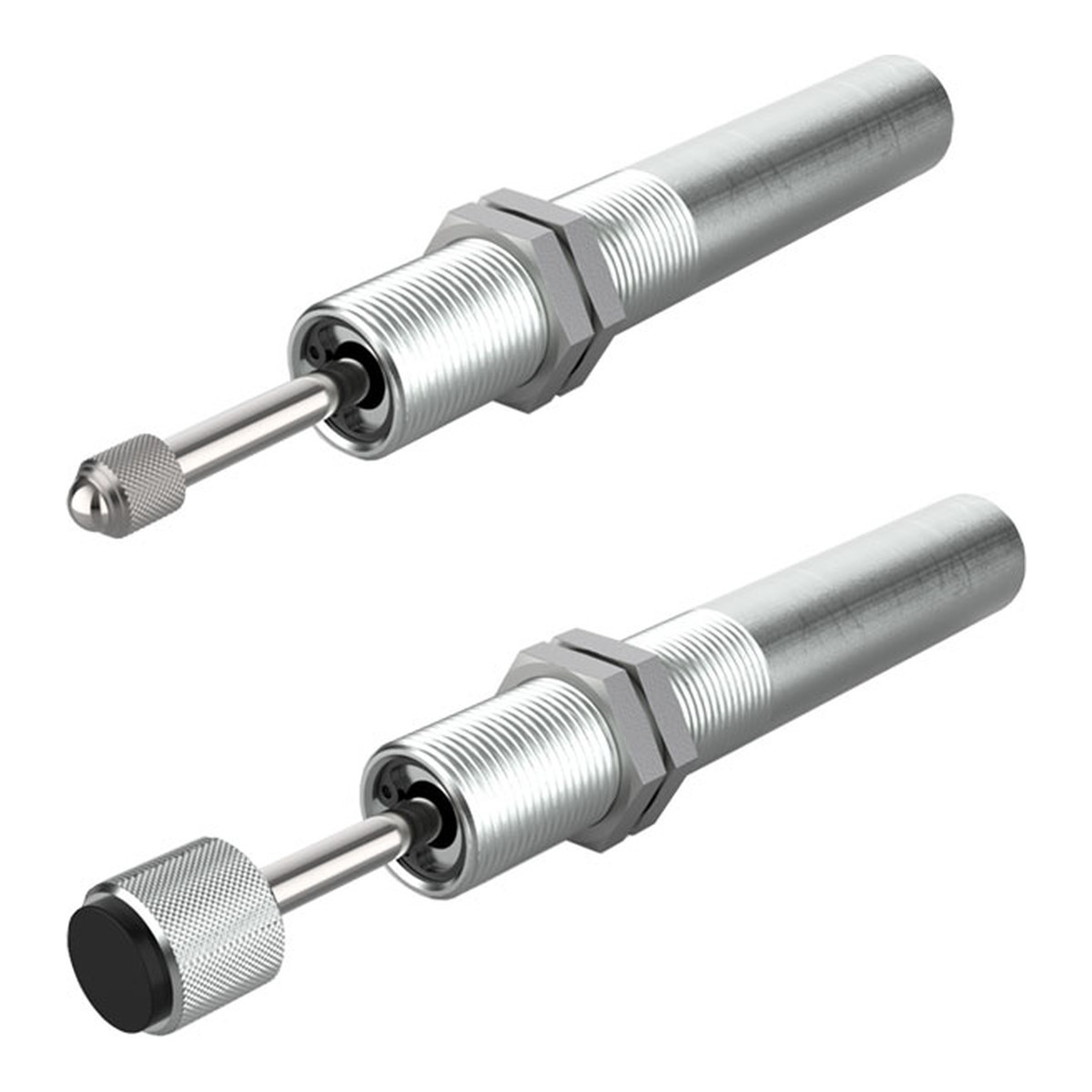

| EDH 14 | einseitig | 14 / 4 mm | 20 bis 50 mm | 100 kg | 1750 N | Feder | Handling, Klein-Roboter, Drehkreuze |

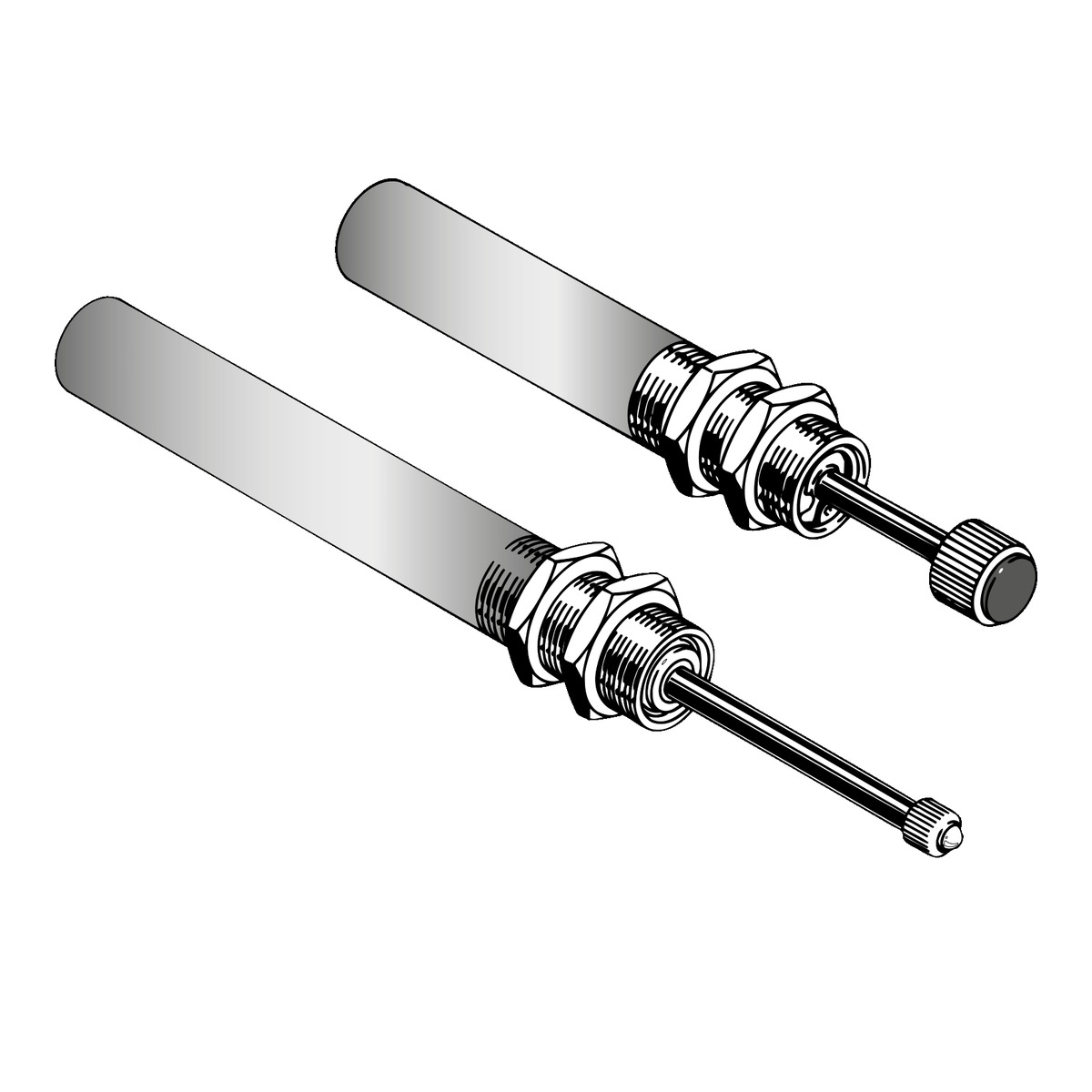

| EDH 20 | einseitig | 20 / 6 mm | 25 bis 100 mm | 250 kg | 3100 N | Feder | Handling, Drehbewegungen |

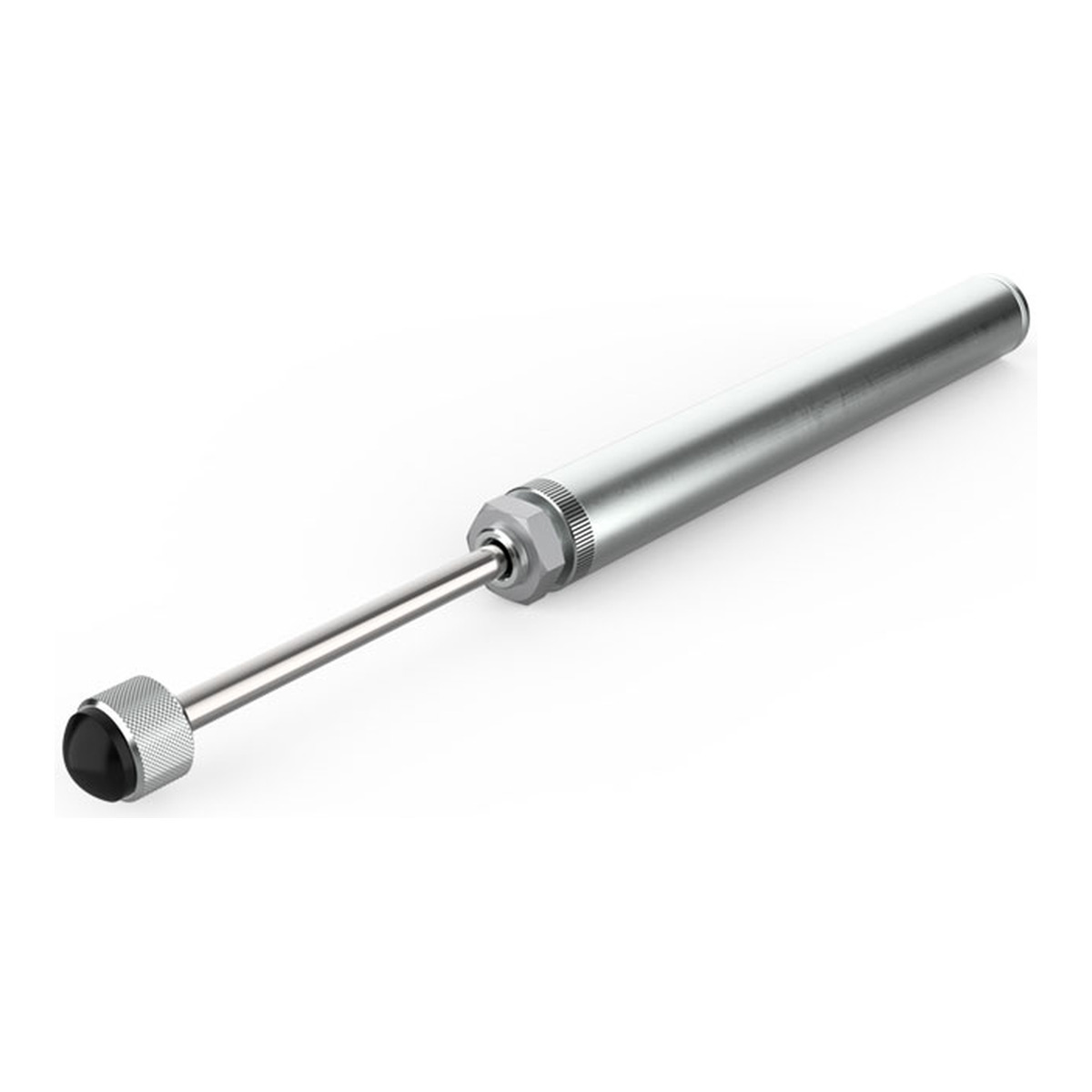

| EDH 28 | einseitig | 28 / 8,5 oder 10 mm | 50 bis 200 mm | 3000 kg | 5200 N | Feder | Schiebetore, Maschinen |

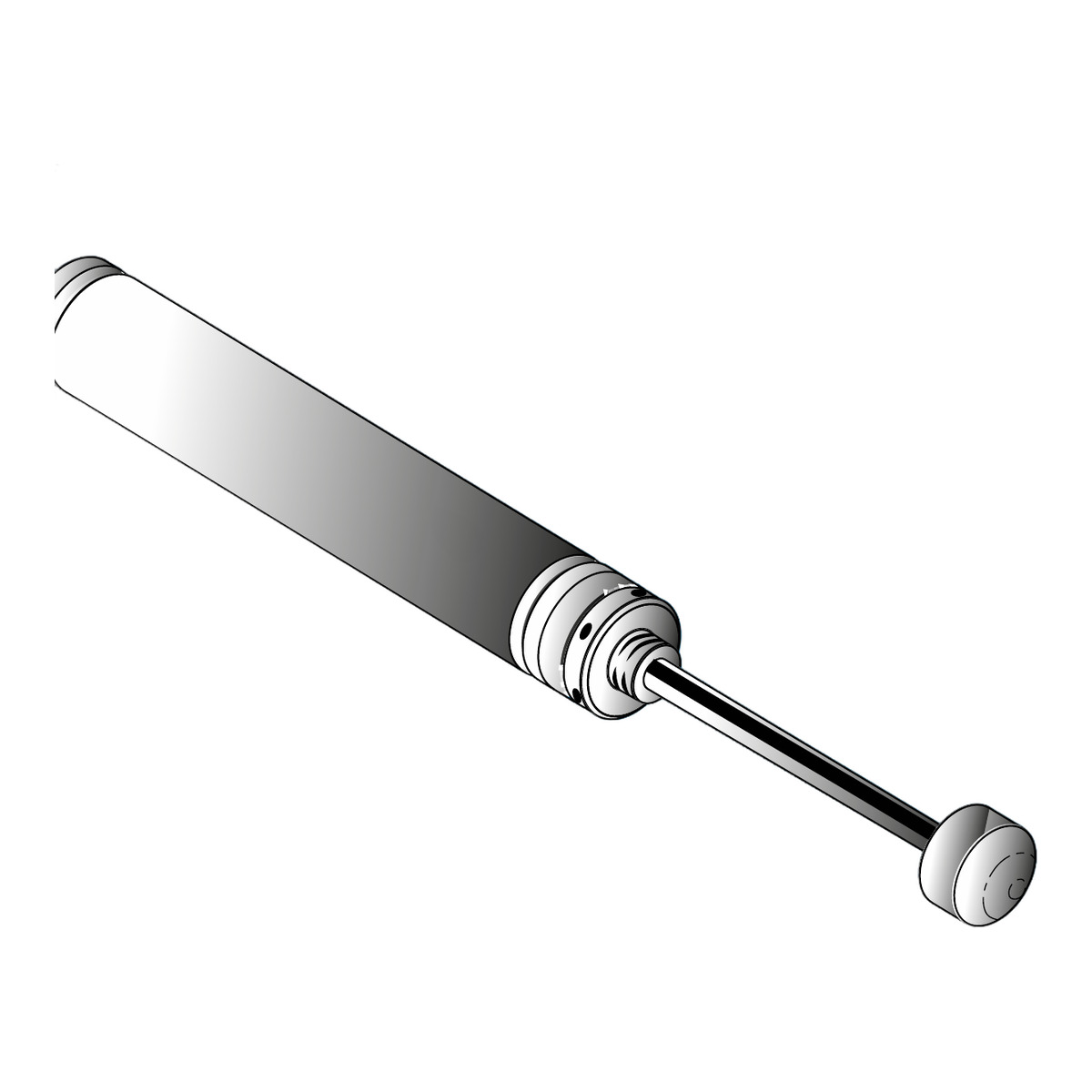

| EDH 28 V2A | einseitig | 28 / 10 mm | 50 bis 200 mm | 1000 kg | 5200 N | Feder | Lebensmittel, Medizin |

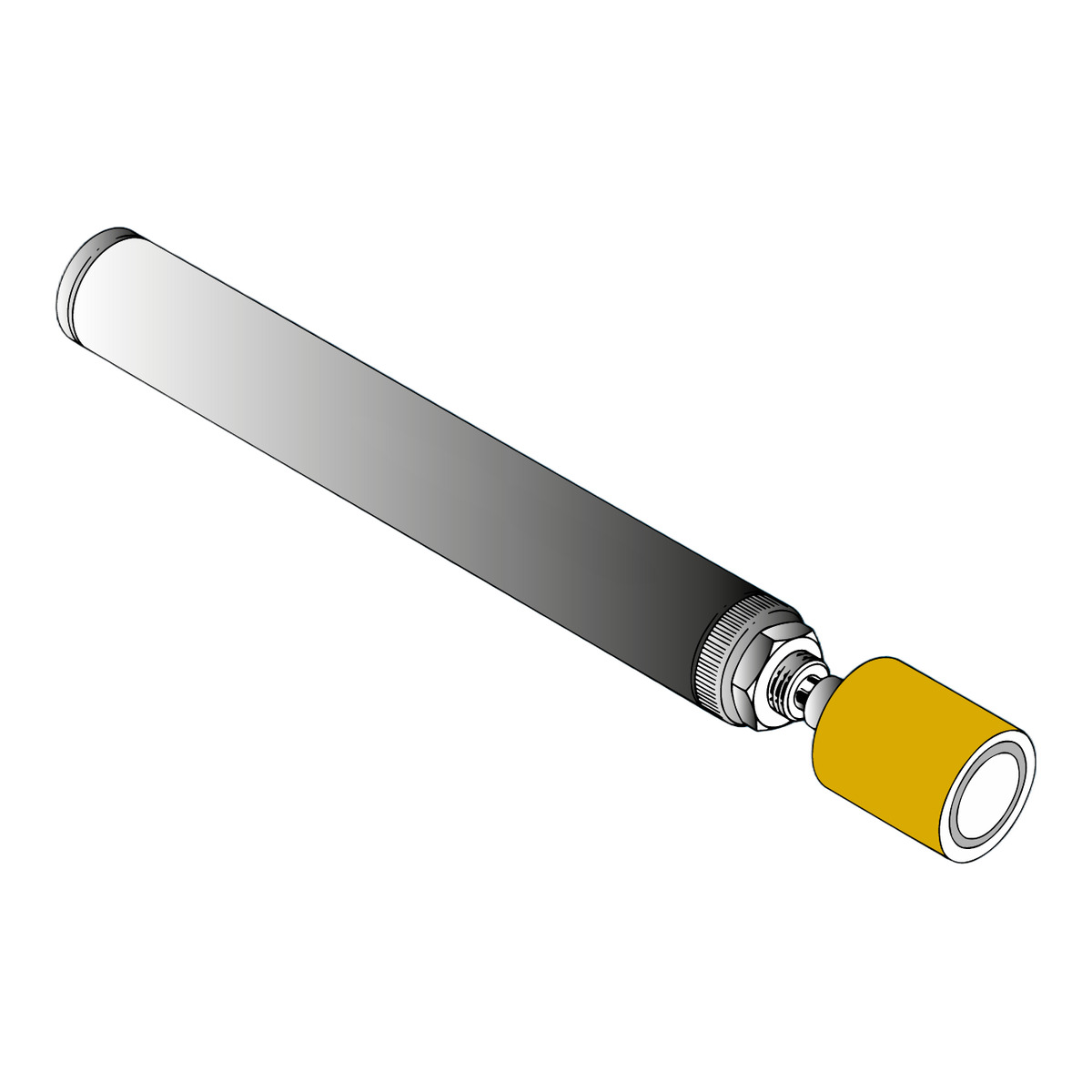

| EDH M 28 | einseitig | 28 / 8,5 oder 10 mm | 50 bis 200 mm | 3000 kg | 5200 N | Magnet | leichtgängige Schiebetüren |

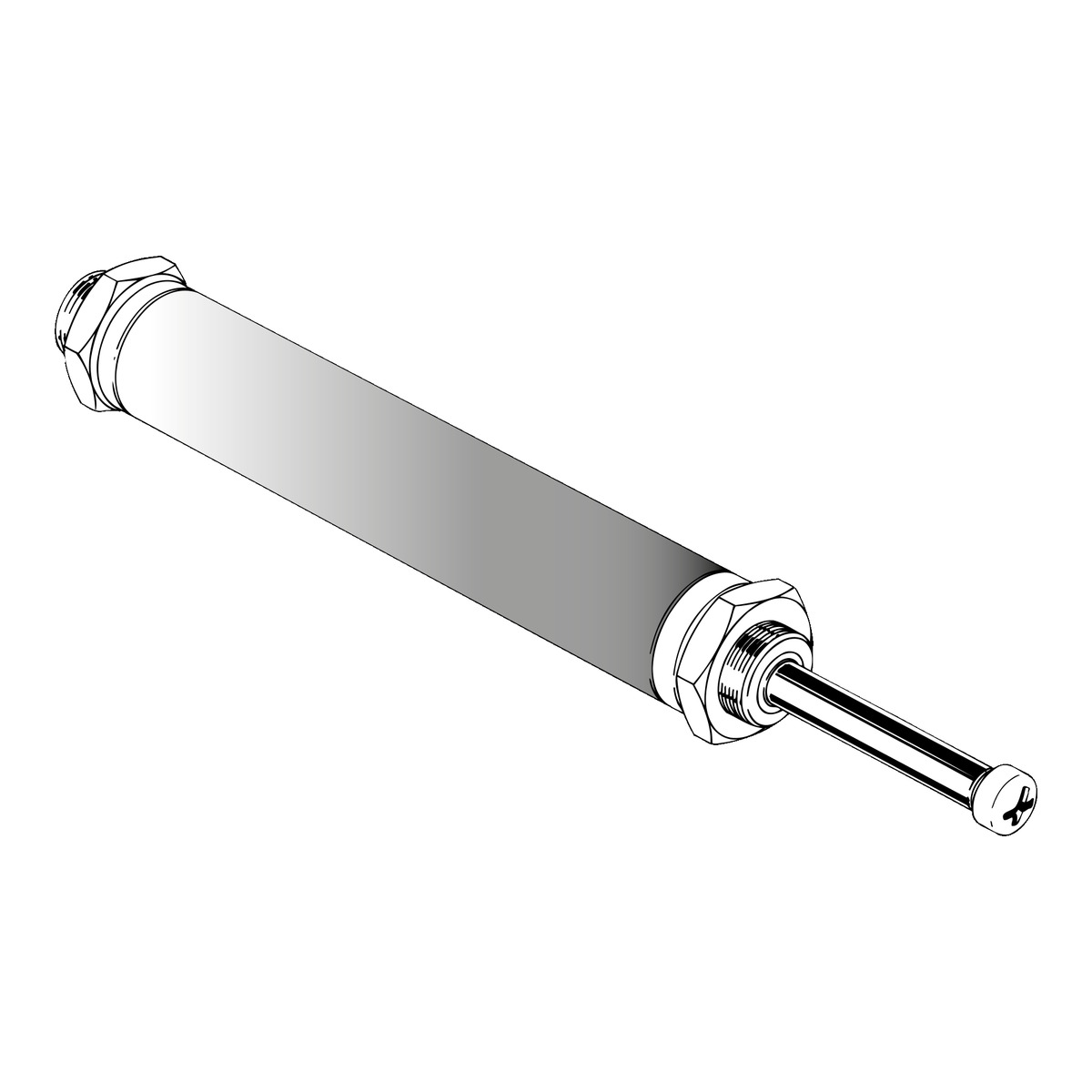

| EDH 35 | einseitig | 35 / 12 mm | 50 bis 200 mm | 6000 kg | 17.500 N | Feder | schwere Schiebetore, Regale |

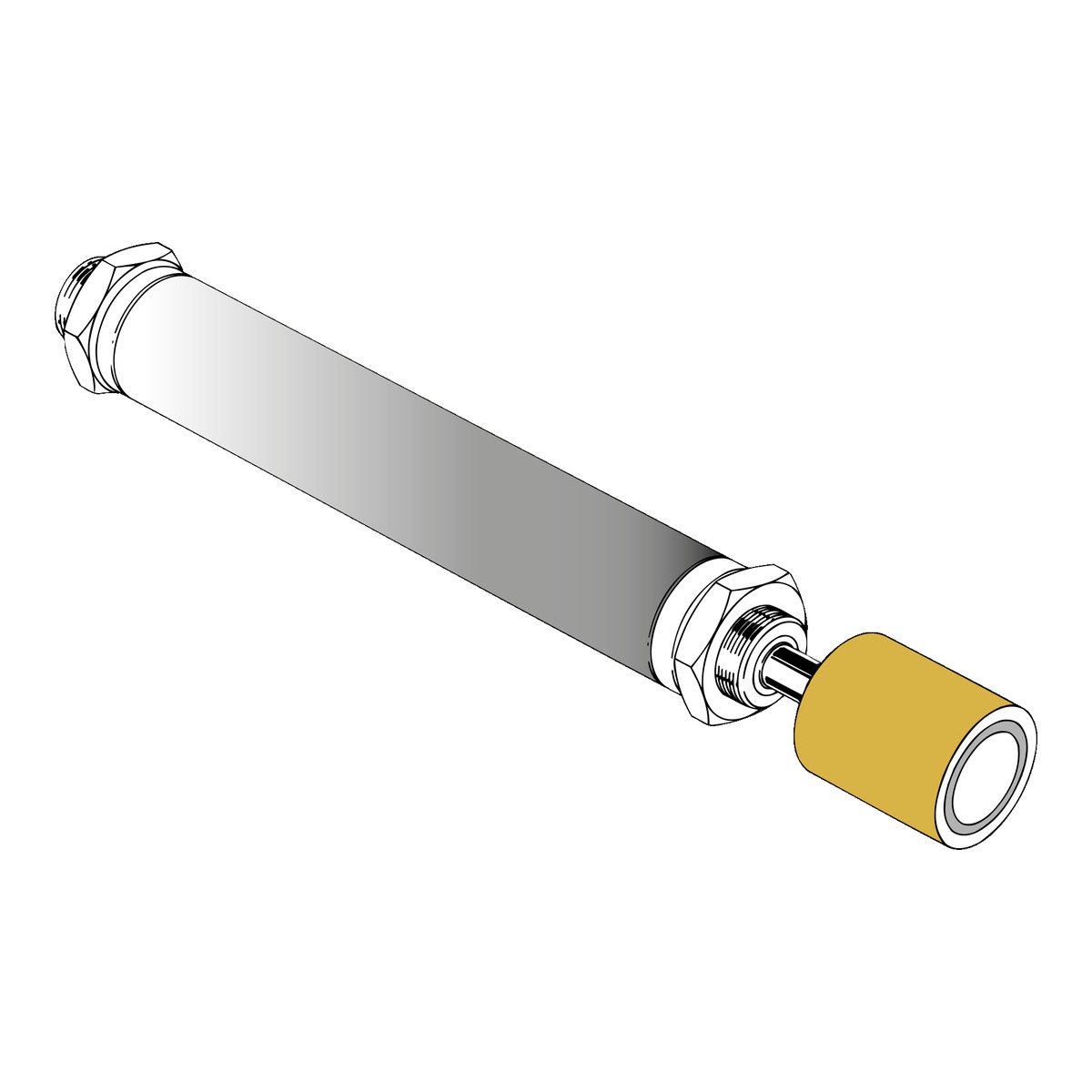

| EDH M 35 | einseitig | 35 / 12 mm | 200 mm | 6000 kg | 4400 N | Magnet | schwere, leichtgängige Tore |

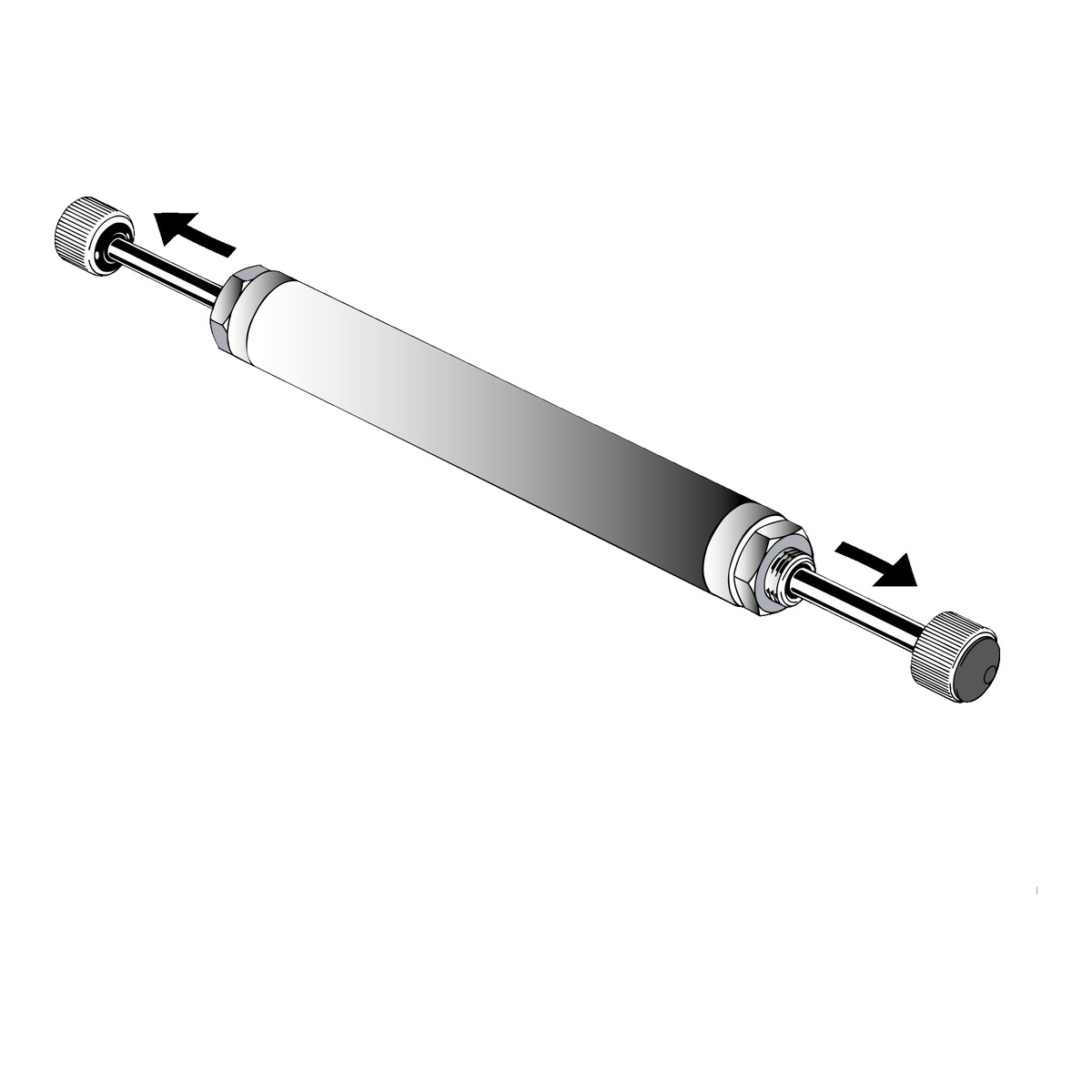

| ZDH a 28 | zweiseitig | 28 / 8,5 mm | 50/50 bis 120/120 mm | 1000 kg | 5000 N | Feder beidseitig | Tore in beiden Endlagen |

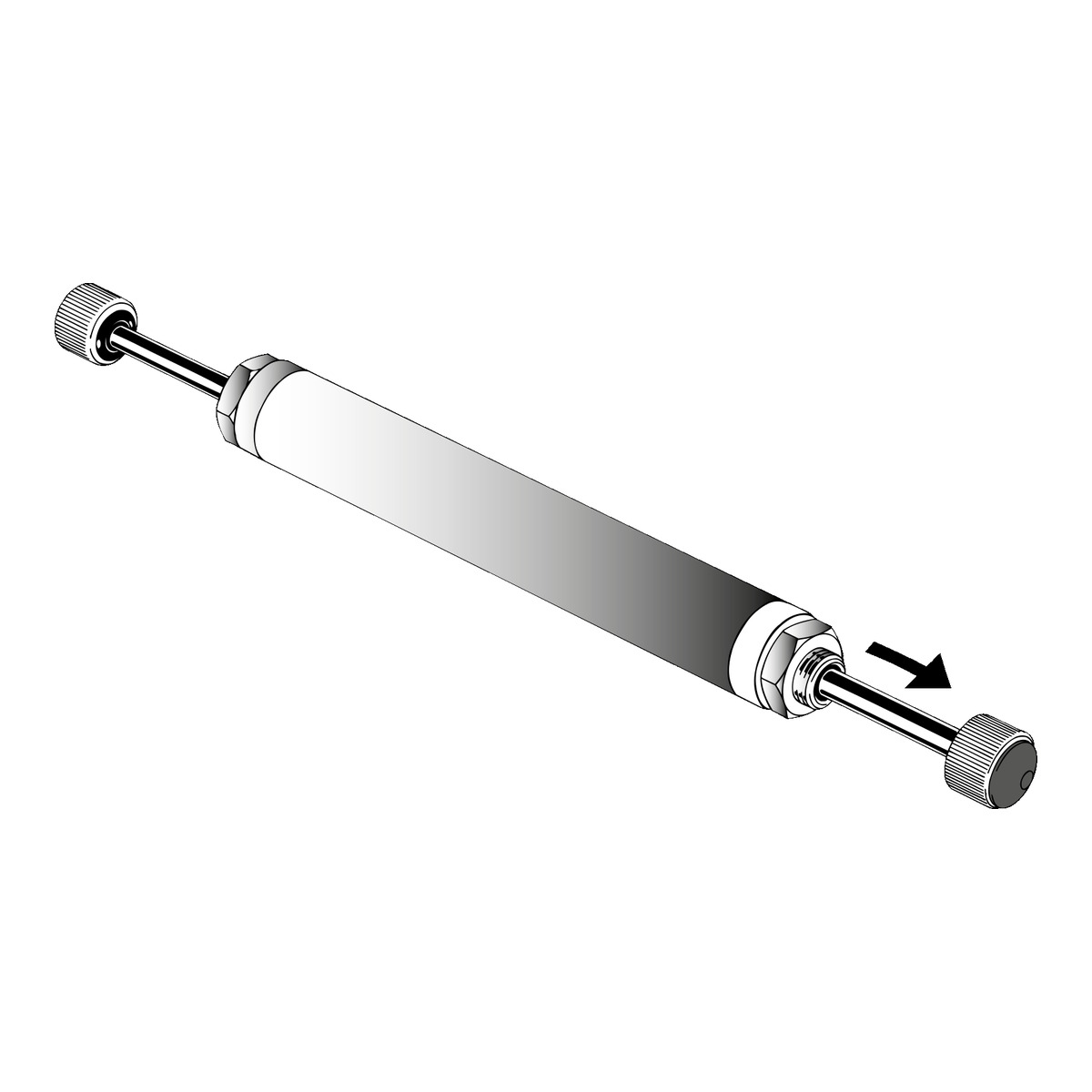

| ZDH aeg 28 | zweiseitig | 28 / 8,5 mm | 50/50 bis 80/80 mm | 1000 kg | 5000 N | Feder Seite A | Schiebetüren |

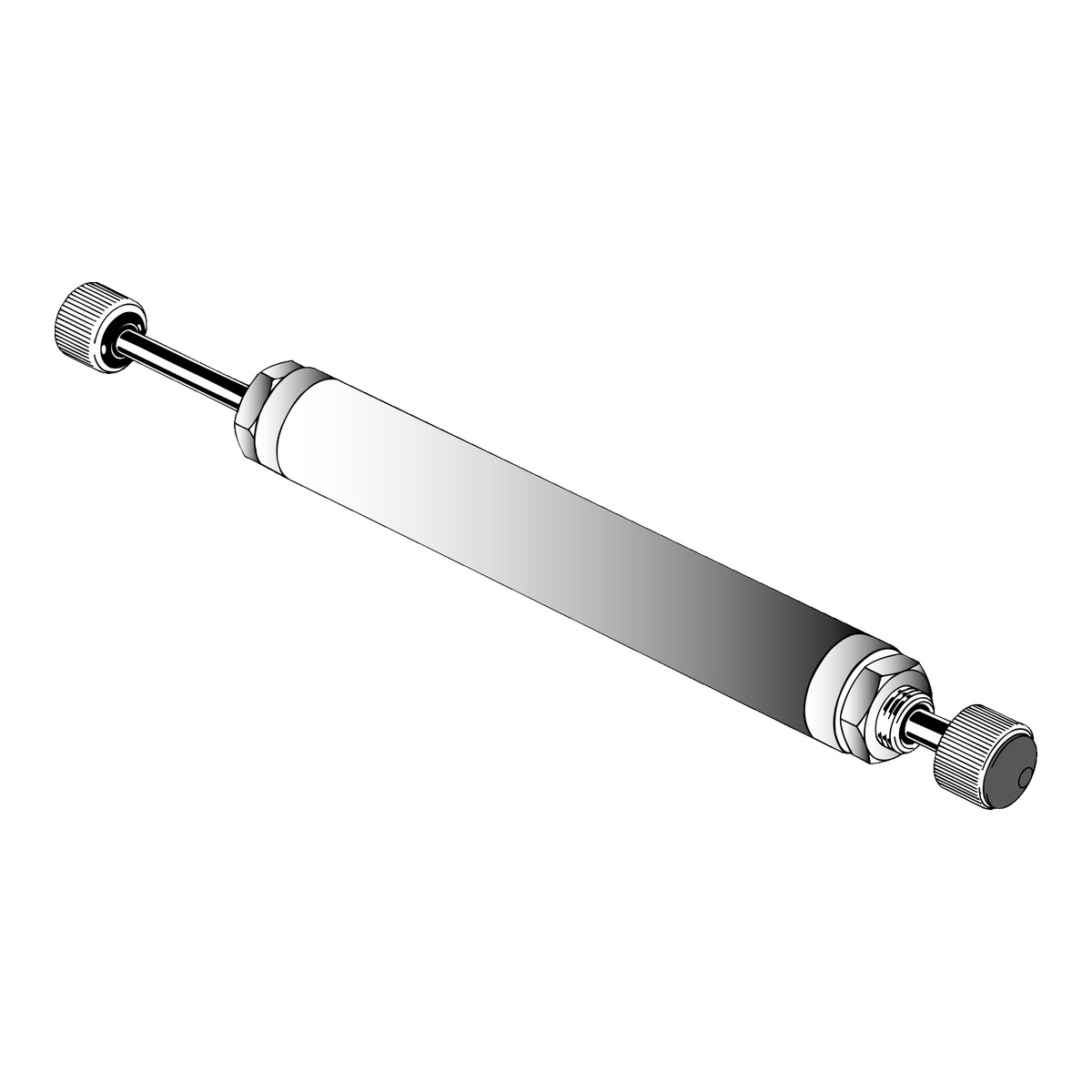

| ZDH bg 28 | zweiseitig | 28 / 8,5 mm | 50/50 bis 120/120 mm | 560 kg | 5000 N | keine | leicht laufende Türen, Pendel |
Die Werte sind Höchstwerte der Baureihe. Die zulässige Aufprallmasse und die Dämpfkraft hängen vom Hub ab, die Grenzwerte jeder Ausführung stehen auf der Produktseite.
So wählen Sie den richtigen Endlagendämpfer
- Hub: so lang, wie es der Einbau zulässt. Ein langer Hub hält die Dämpfkraft niedrig.
- Energie: für eine horizontal bewegte Last ohne Antrieb E = m × v² / 2 (Masse in kg, Geschwindigkeit in m/s).
- Dämpfkraft: E × Korrekturfaktor × 1000 / Hub in mm. Der Korrekturfaktor ist 2,0 bei EDH 14 und EDH 20 und 2,5 bei allen anderen Baureihen.
- Rückstellung: Feder als Standard, Magnet bei leichtgängigen Türen, ZDH bg ganz ohne Rückstellkraft.
- Anschluss: Gummipuffer für axial auftreffende Lasten, Kugelkopf bei nicht genau axialer Kraft (EDH 14, EDH 20).
Befestigungszubehör

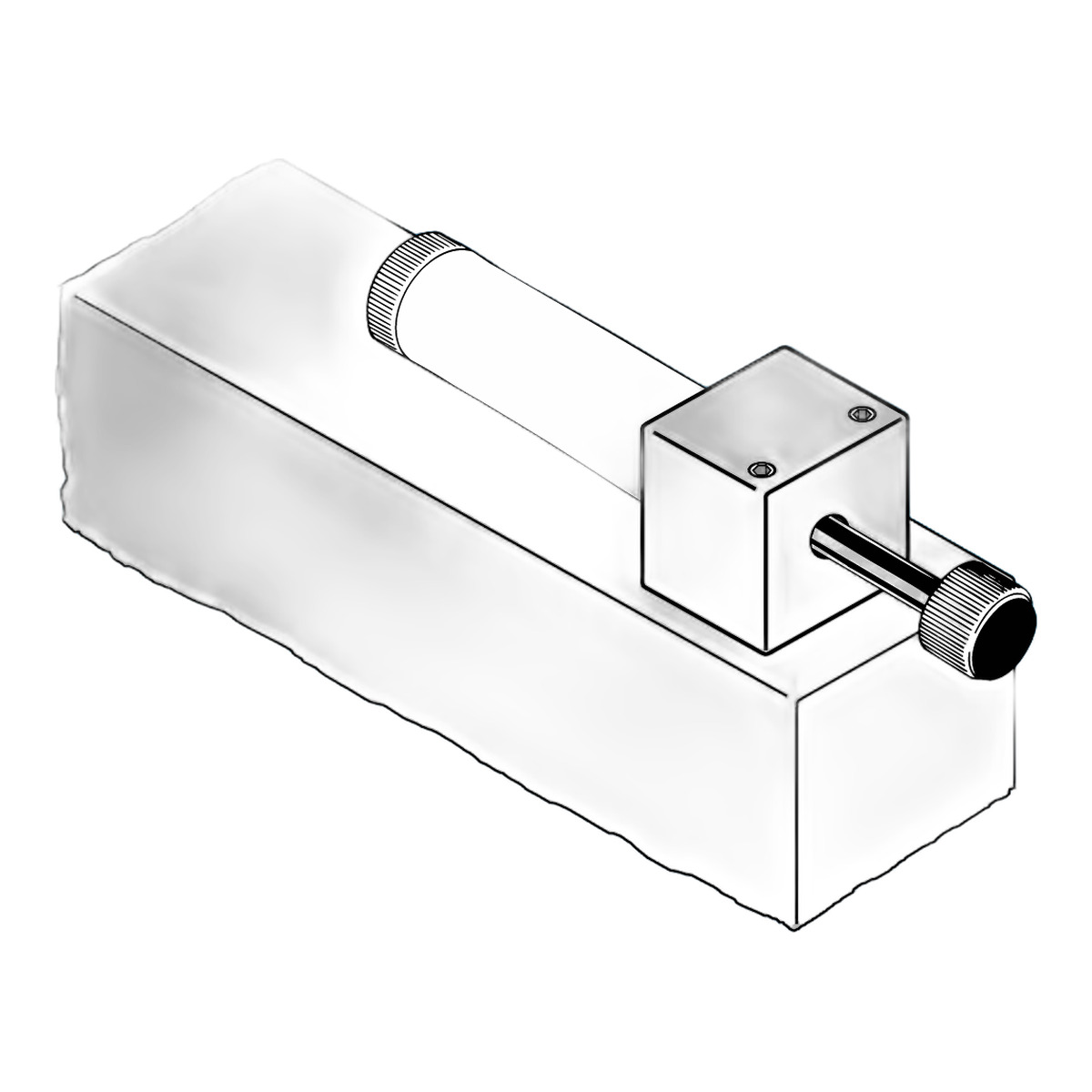

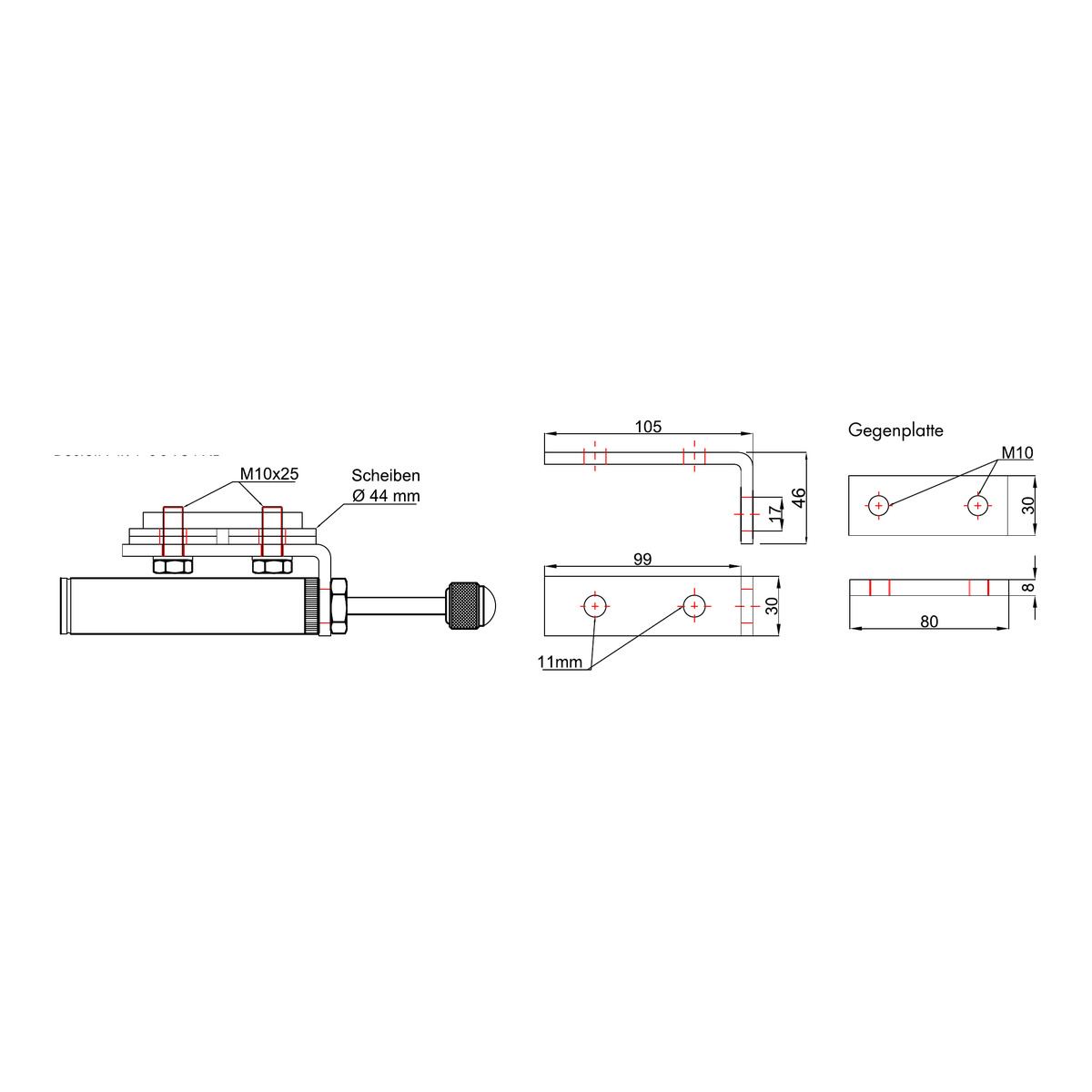

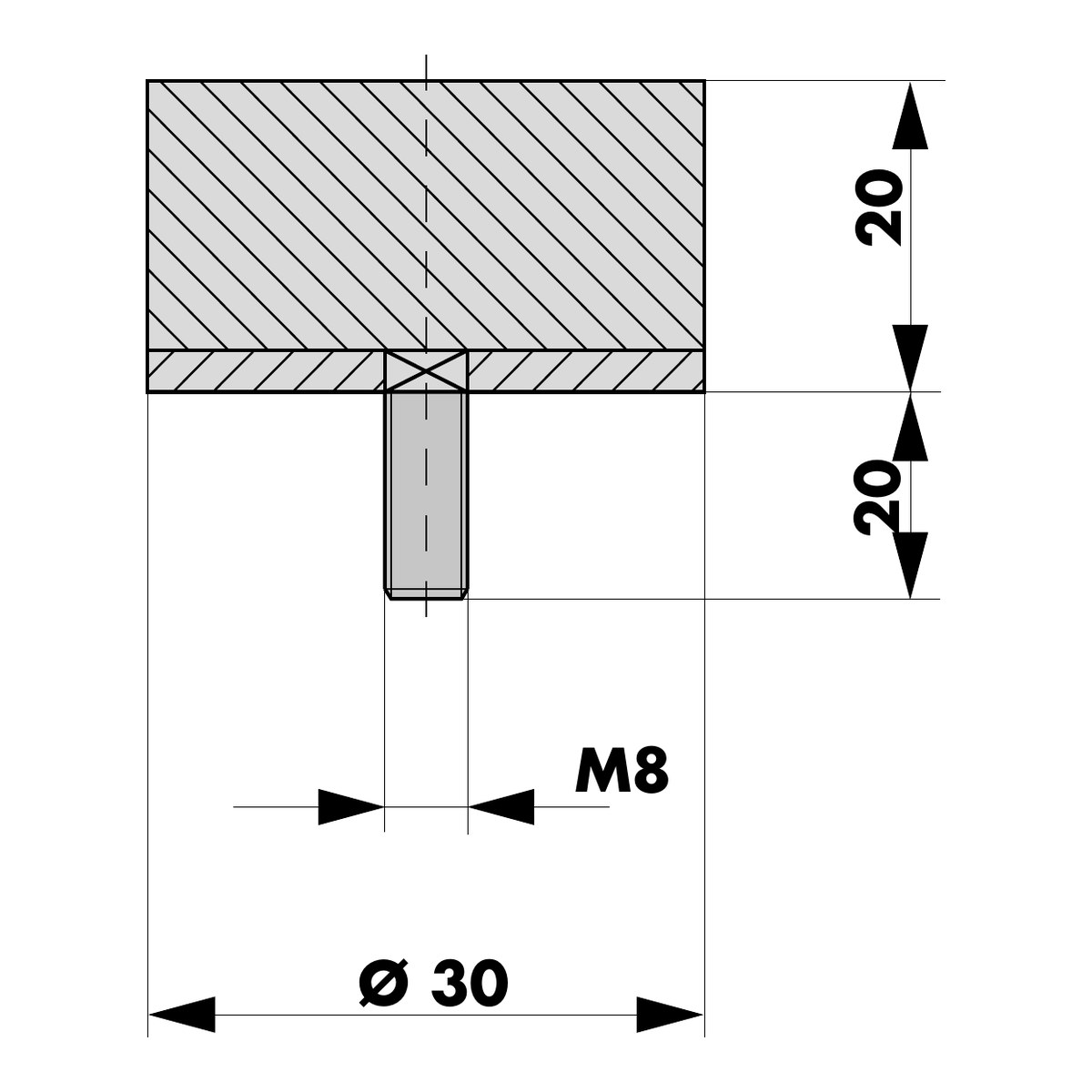

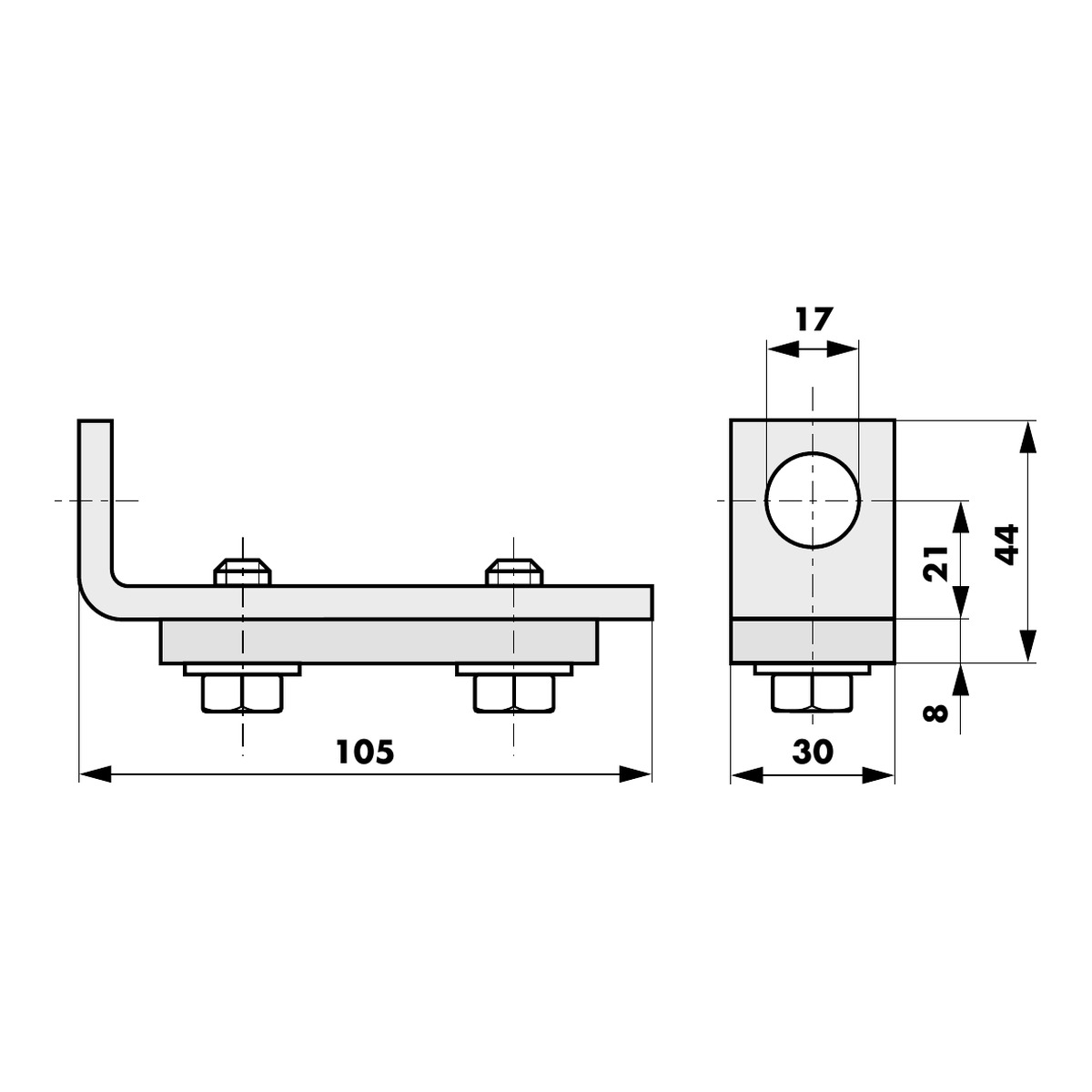

Für die Baureihen EDH 28 und ZDH 28 gibt es den Befestigungsklotz aus Aluminium sowie Befestigungswinkel mit Gegenplatte für die Montage in der Laufschiene des Tores. Für den EDH 35 ist der Gummipuffer mit 30 mm Durchmesser separat erhältlich.
Häufige Fragen
Was ist ein Endlagendämpfer?
Ein hydraulischer Dämpfer, der eine Bewegung kurz vor Erreichen der Endlage abbremst, zum Beispiel ein Schiebetor kurz vor den Positionen AUF und ZU. Ein langer Hub sorgt für eine ausreichende Sicherheitszone.
Einseitig (EDH) oder zweiseitig (ZDH)?
Ein EDH hat eine Kolbenstange und sitzt fest an der Endlage, für zwei Endlagen brauchen Sie zwei Dämpfer. Ein ZDH hat Kolbenstangen auf beiden Seiten, sitzt auf dem bewegten Teil und bremst es mit einem Dämpfer in beiden Endlagen ab.
Wie berechne ich den passenden Dämpfer?
Für eine horizontal bewegte Last ohne Antrieb ist die Energie pro Hub E = m × v² / 2. Die Dämpfkraft ergibt sich aus E × Korrekturfaktor × 1000 / Hub in mm. Masse, Dämpfkraft und Energie müssen unter den Grenzwerten der Ausführung liegen.
Wann brauche ich einen Dämpfer mit Magnet?

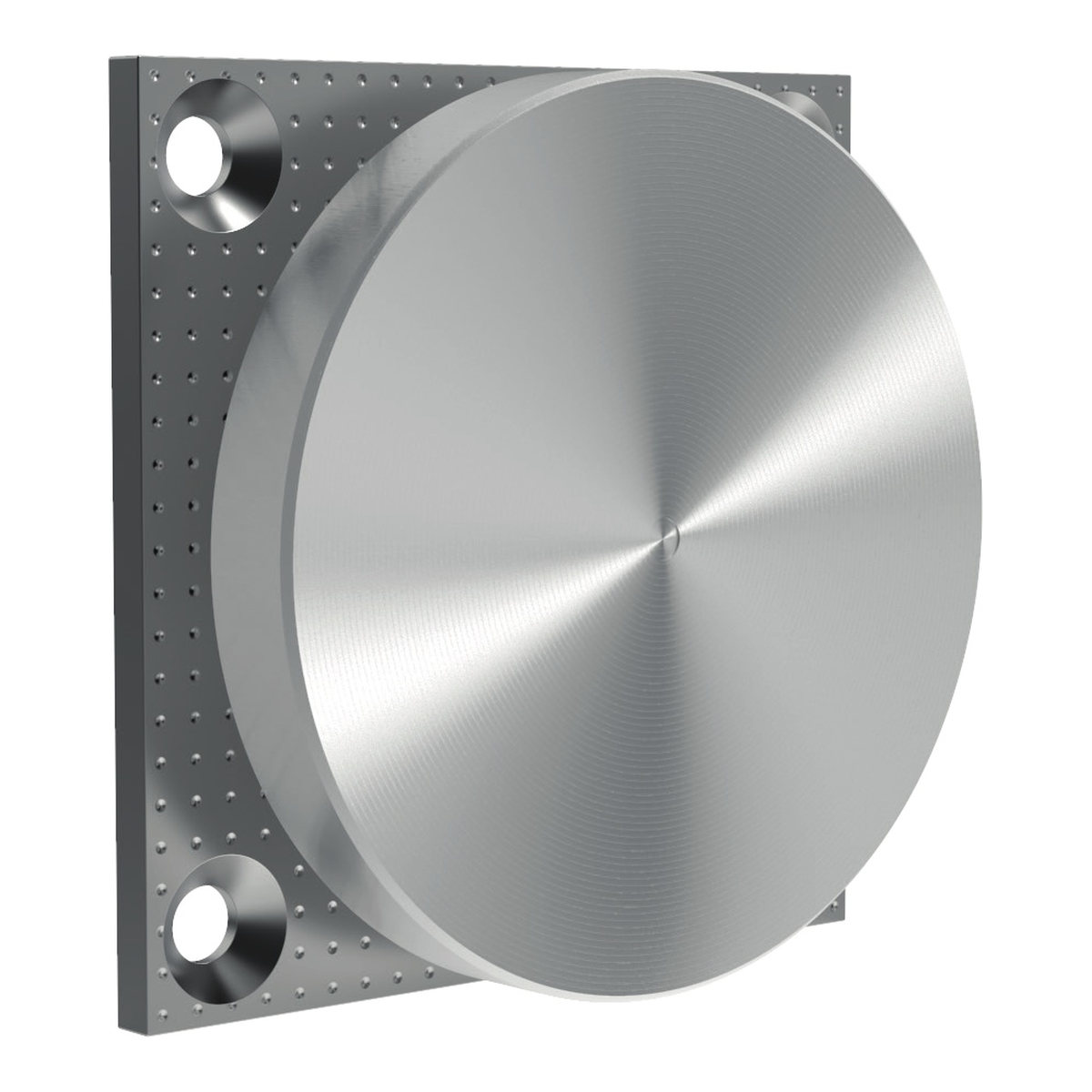

Wenn die Rückstellfeder die abgebremste Last wieder aus der Endlage schieben könnte, etwa bei sehr leichtgängigen Schiebetüren. Die Baureihen EDH M 28 und EDH M 35 ziehen die Kolbenstange über einen Magneten aus und brauchen als Gegenstück eine plane Eisenfläche oder eine Ankerplatte.
Was bedeutet ABS bei Endlagendämpfern?
ABS ist ein Überlastventil im Kolben. Es öffnet bei einem zu starken Aufprall und verhindert, dass der Dämpfer blockiert und die Kolbenstange sich verformt.
