Dictator Endlagendämpfer EDH 35
552,37 €*
inkl. MwSt
464,18 €
zzgl. MwSt
Lieferzeit 8-10 Werktage
Produktinformationen "Dictator Endlagendämpfer EDH 35"
Dictator Endlagendämpfer EDH 35
Der Dictator Endlagendämpfer EDH 35 ist ein einseitiger hydraulischer Endlagendämpfer mit 35 mm Zylinder und 12 mm Kolbenstange für große Aufprallmassen bis 6000 kg, etwa an schweren Schiebetoren.
- Aufprallmasse bis 6000 kg
- Dämpfkraft bis 17.500 N bei 50 mm Hub
- Hub 50, 70, 100, 150 oder 200 mm
- Energie pro Hub bis 438 Nm
- Kolbenstange mit Innengewinde M8x20, Puffer 205111 separat

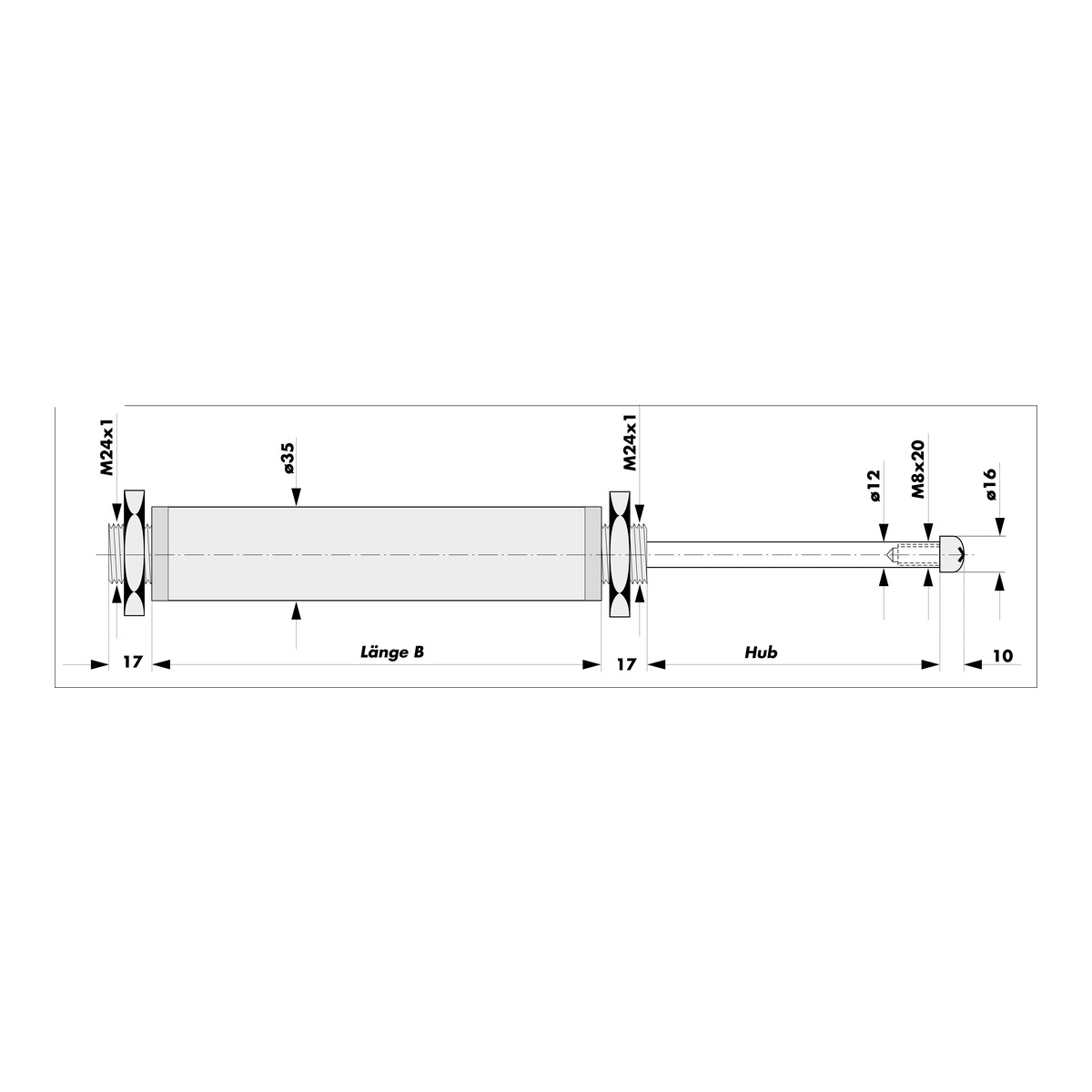

- Befestigung über Gewinde M24x1 vorne und hinten
Beschreibung
Für große Aufprallmassen
Der EDH 35 ist für große Aufprallmassen bis 6000 kg vorgesehen. Die maximale Dämpfkraft hängt von der Hublänge ab: Je kürzer der Hub, desto höher die Dämpfkraft. Sie reicht von 17.500 N bei 50 mm bis 4400 N bei 200 mm Hub.
Die Standardausführung hat ein Innengewinde M8x20 mit Schraube in der Kolbenstange. Der passende Gummipuffer mit 30 mm Durchmesser ist als Zubehör unter der Bestellnummer 205111 erhältlich und gehört nicht zum Lieferumfang des Dämpfers.
Die Dämpfung ist konstant und wird über die Zahnregulierung eingestellt. Eine innenliegende Feder mit 45 bis 50 N fährt die Kolbenstange wieder aus. Befestigt wird der Dämpfer über die Gewinde M24x1 vorne und hinten am Zylinder.
Technische Daten
Baureihe EDH 35
| Bauart | einseitiger Endlagendämpfer (EDH), hydraulisch |
| Ø Kolbenstange / Ø Zylinder | 12 mm / 35 mm |
| Hublänge | 50 bis 200 mm |
| Aufprallmasse | max. 6000 kg |
| Dämpfkraft | max. 17.500 N (bei 50 mm Hub) |
| Energie pro Hub | max. 438 Nm |
| Aufprallgeschwindigkeit | 0,08 bis 2,0 m/s |
| Dämpfungsverhalten | konstant |
| Regulierung | Zahnregulierung (ZR) |
| Rückstellung | innenliegende Feder, 45 bis 50 N |
| Kolbenstangenanschluss | Innengewinde M8x20 mit Schraube, Puffer 205111 als Zubehör |
| Befestigung | Gewinde M24x1 vorne und hinten am Zylinder |
| Oberfläche | verzinkt, Kolbenstange hart verchromt |
| Hübe pro Minute | max. 10 |
| Temperaturbereich | 0 bis 60 °C |
| Korrekturfaktor | fK = 2,5 |
Ausführungen und Bestellnummern
Grenzwerte je Ausführung
| Bestell-Nr. | Hub | Aufprallmasse max. | Dämpfkraft max. | Energie/Hub max. | Länge B | Rückstellkraft max. |
| 200309 | 50 mm | 6000 kg | 17500 N | 438 Nm | 184 mm | 45 N |
| 200310 | 70 mm | 6000 kg | 12500 N | 438 Nm | 204 mm | 45 N |
| 200311 | 100 mm | 6000 kg | 8800 N | 438 Nm | 230 mm | 48 N |
| 200312 | 150 mm | 6000 kg | 5800 N | 438 Nm | 288 mm | 50 N |
| 200500 | 200 mm | 6000 kg | 4400 N | 438 Nm | 330 mm | 50 N |
Auswahl und Berechnung
So finden Sie den passenden EDH 35
Wählen Sie den Hub so lang, wie es die Einbausituation zulässt. Ein langer Hub hält die Dämpfkraft niedrig.
Für eine horizontal bewegte Last ohne Antrieb gilt nach DICTATOR: Energie pro Hub E = m × v² / 2 (m = Aufprallmasse in kg, v = Aufprallgeschwindigkeit in m/s). Die nötige Dämpfkraft ergibt sich aus E × Korrekturfaktor × 1000 / Hub in mm. Der Korrekturfaktor der Baureihe EDH 35 ist fK = 2,5.
Rechenbeispiel: 2.000 kg mit 0,5 m/s ergeben E = 250 Nm. Bei 100 mm Hub folgt eine Dämpfkraft von 6.250 N. Das liegt unter den Grenzwerten dieser Ausführung (8.800 N Dämpfkraft, 438 Nm Energie pro Hub, 6.000 kg Aufprallmasse).
Prüfen Sie in der Tabelle der Ausführungen, dass Aufprallmasse, Dämpfkraft und Energie pro Hub innerhalb der Grenzwerte liegen. Bei Antrieb, schräger Ebene oder Drehbewegung gelten andere Formeln.
Anwendung
Schwere Schiebetore, Regale und Maschinen
Anwendungsbereich: DICTATOR nennt für den EDH 35 zum Beispiel schwere Schiebetore, Verschieberegale und Maschinenschlitten. Für leichtgängige Tore, bei denen die Rückstellfeder die Last zurückschieben könnte, gibt es den EDH M 35 mit Magnet.
Zubehör
Gummipuffer
- Dictator Gummipuffer 205111: Ø 30 mm, für das Innengewinde M8 der Kolbenstange. Bitte mitbestellen, wenn der Dämpfer auf eine Fläche trifft.
Montage und Betrieb
Hinweise des Herstellers
- Den Dämpfer so einbauen, dass die Kraft exakt in Achsrichtung der Kolbenstange auftrifft. Seitenkräfte können den Dämpfer zerstören.
- Die Kolbenstange vor Beschädigung und starker Verschmutzung schützen, zum Beispiel vor Farbe. Sonst drohen Ölverlust und Funktionsausfall.
- Den Dämpfer sicher befestigen und auf Ölverlust achten. Fällt der Dämpfer aus, können gefährliche Situationen entstehen.
- Dämpfer stehen unter Öldruck und dürfen nicht geöffnet oder zerstört werden (Verletzungsgefahr).
Häufige Fragen
Ist beim EDH 35 ein Puffer dabei?
Nein. Die Standardausführung hat ein Innengewinde M8x20 mit Schraube in der Kolbenstange. Den Gummipuffer mit 30 mm Durchmesser gibt es separat unter der Bestellnummer 205111.
Welche Masse kann der EDH 35 abbremsen?
Bis 6000 kg Aufprallmasse. Die Energie pro Hub darf 438 Nm nicht überschreiten, die Dämpfkraft hängt vom Hub ab (17.500 N bei 50 mm bis 4400 N bei 200 mm).
Wie wird der EDH 35 befestigt?
Über die Gewinde M24x1 vorne und hinten am Zylinder.
Wann nehme ich den EDH M 35 statt des EDH 35?
Wenn die Rückstellfeder die abgebremste Last wieder aus der Endlage schieben könnte, etwa bei sehr leichtgängigen Toren. Der EDH M 35 hat statt der Feder einen Magneten an der Kolbenstange.
