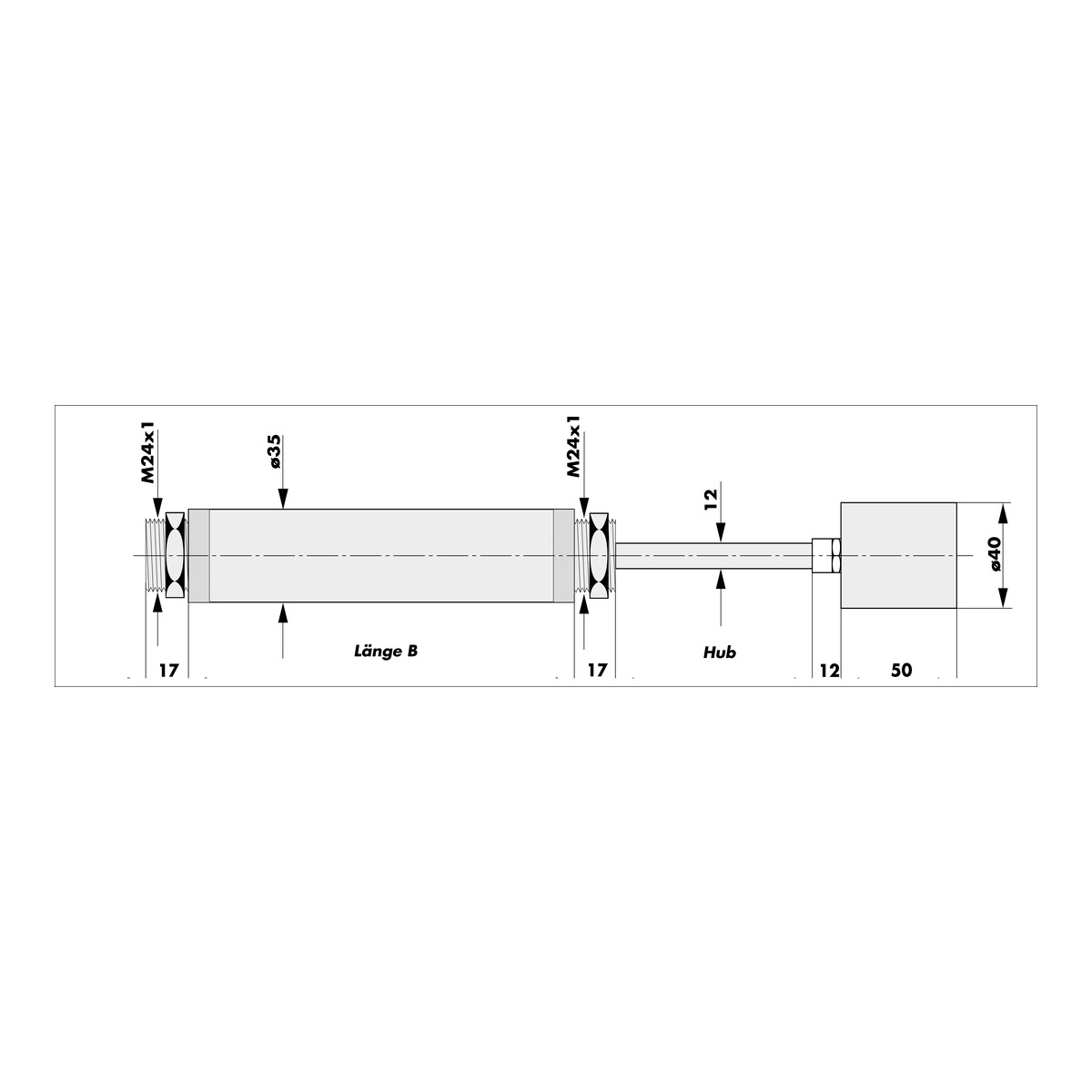

Dictator Endlagendämpfer EDH M 35 mit Magnet, Hub 200 mm

Dictator Endlagendämpfer EDH M 35 mit Magnet, Hub 200 mm

Der Dictator Endlagendämpfer EDH M 35 ist ein einseitiger hydraulischer Endlagendämpfer mit 35 mm Zylinder und 200 mm Hub, dessen Kolbenstange über einen Permanentmagneten statt über eine Feder ausgezogen wird, für Aufprallmassen bis 6000 kg.

Beschreibung

EDH 35 mit Magnet

Der EDH M 35 entspricht in seinen technischen Daten dem EDH 35. Er unterscheidet sich nur dadurch, dass er keine integrierte Rückstellfeder hat. Der Magnet an der Kolbenstange zieht diese zum Beispiel beim Öffnen der Tür wieder komplett aus.

Damit kann keine Federkraft die abgebremste Last aus der Endlage zurückschieben. Als Gegenstück zum Permanentmagneten muss eine plane Eisenfläche vorhanden sein oder eine separate Ankerplatte angebracht werden.

Diese Ausführung hat 200 mm Hub und eine Länge B von 330 mm. Die Dämpfung ist konstant und wird über die Zahnregulierung eingestellt.

Technische Daten

EDH M 35, Bestell-Nr. 200600

Auswahl und Berechnung

So finden Sie den passenden EDH M 35

Wählen Sie den Hub so lang, wie es die Einbausituation zulässt. Ein langer Hub hält die Dämpfkraft niedrig.

Für eine horizontal bewegte Last ohne Antrieb gilt nach DICTATOR: Energie pro Hub E = m × v² / 2 (m = Aufprallmasse in kg, v = Aufprallgeschwindigkeit in m/s). Die nötige Dämpfkraft ergibt sich aus E × Korrekturfaktor × 1000 / Hub in mm. Der Korrekturfaktor der Baureihe EDH M 35 ist fK = 2,5.

Rechenbeispiel: 1.500 kg mit 0,5 m/s ergeben E = 187,5 Nm. Bei 200 mm Hub folgt eine Dämpfkraft von 2.344 N. Das liegt unter den Grenzwerten dieser Ausführung (4.400 N Dämpfkraft, 438 Nm Energie pro Hub, 6.000 kg Aufprallmasse).

Prüfen Sie in der Tabelle der Ausführungen, dass Aufprallmasse, Dämpfkraft und Energie pro Hub innerhalb der Grenzwerte liegen. Bei Antrieb, schräger Ebene oder Drehbewegung gelten andere Formeln.

Anwendung

Schwere, leichtgängige Tore

Anwendungsbereich: große Massen, bei denen eine Rückstellfeder die Last aus der Endlage zurückschieben könnte. Für die gleiche Größenklasse mit Rückstellfeder gibt es den EDH 35.

Montage und Betrieb

Hinweise des Herstellers

• Den Dämpfer so einbauen, dass die Kraft exakt in Achsrichtung der Kolbenstange auftrifft. Seitenkräfte können den Dämpfer zerstören.
• Die Kolbenstange vor Beschädigung und starker Verschmutzung schützen, zum Beispiel vor Farbe. Sonst drohen Ölverlust und Funktionsausfall.
• Den Dämpfer sicher befestigen und auf Ölverlust achten. Fällt der Dämpfer aus, können gefährliche Situationen entstehen.
• Dämpfer stehen unter Öldruck und dürfen nicht geöffnet oder zerstört werden (Verletzungsgefahr).
