Dictator Endlagendämpfer EDH M 28 mit Magnet

Dictator Endlagendämpfer EDH M 28 mit Magnet

Der Dictator Endlagendämpfer EDH M 28 ist ein einseitiger hydraulischer Endlagendämpfer mit 28 mm Zylinder, dessen Kolbenstange statt über eine Feder über einen Permanentmagneten ausgezogen wird, für Aufprallmassen bis 3000 kg.

Beschreibung

Magnet statt Rückstellfeder

Der EDH M 28 wird laut DICTATOR insbesondere bei sehr leichtgängigen Schiebetüren eingesetzt. Bei solchen Türen könnte die Rückstellfeder eines normalen Endlagendämpfers die Tür wieder zurückschieben. Der EDH M 28 hat deshalb keine eingebaute Rückstellfeder.

Stattdessen sitzt ein Permanentmagnet an der Kolbenstange. Beim Öffnen der Tür bleibt der Magnet an der Gegenplatte haften, bis die Kolbenstange wieder vollständig ausgezogen ist. Als Gegenstück braucht die Tür eine plane Eisenfläche oder eine separate Ankerplatte.

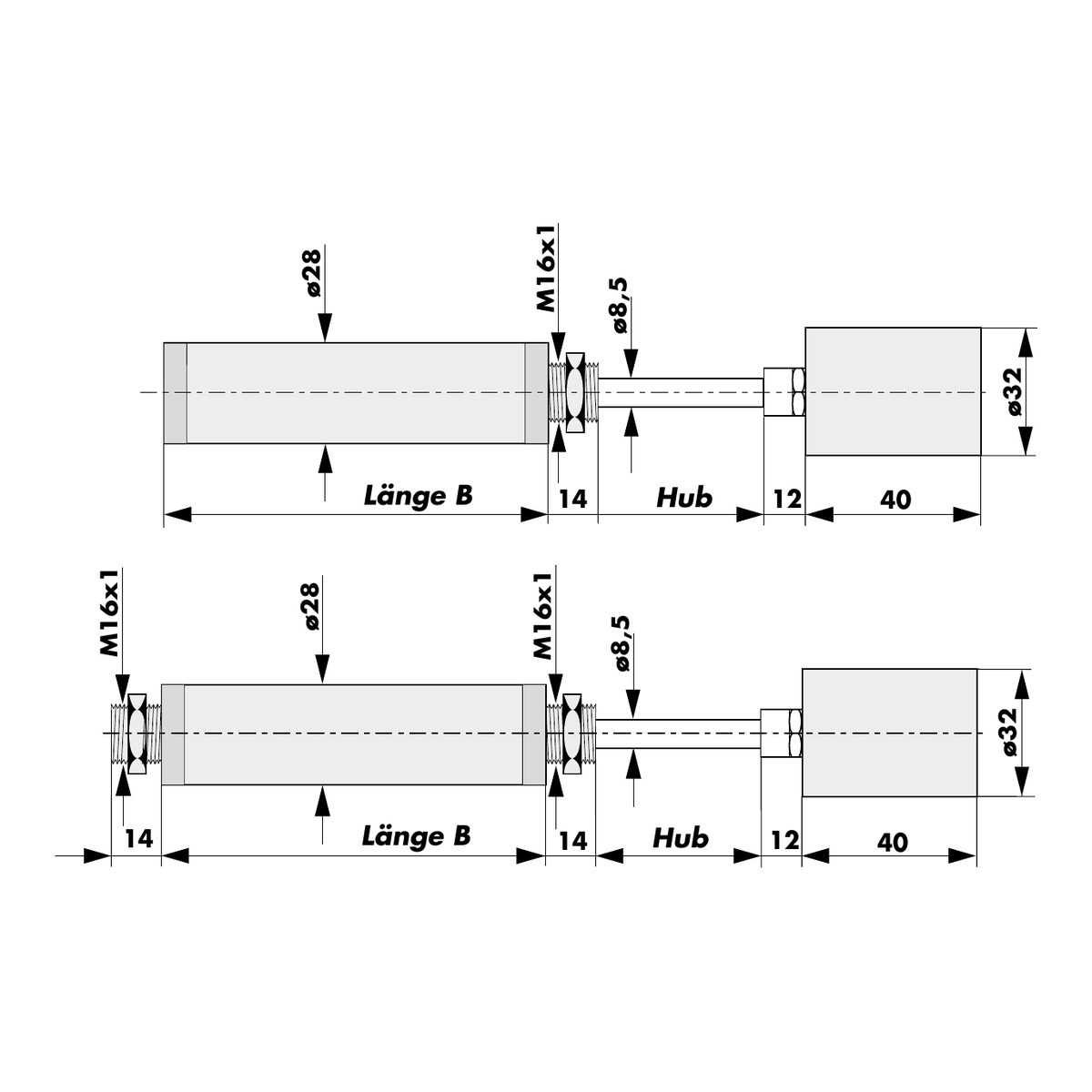

Die Ausführungen mit 50 und 70 mm Hub haben ein Befestigungsgewinde, die mit 120 und 200 mm Hub zwei. Die Ausführung 200600-28 trägt einen Neodymmagneten 32x40 mm. Neodymmagnete sind laut DICTATOR bis 80 °C Umgebungstemperatur einsetzbar und haben eine höhere magnetische Rückstrahlung als Standardmagnete.

Technische Daten

Baureihe EDH M 28

Ausführungen und Bestellnummern

Grenzwerte je Ausführung

Auswahl und Berechnung

So finden Sie den passenden EDH M 28

Wählen Sie den Hub so lang, wie es die Einbausituation zulässt. Ein langer Hub hält die Dämpfkraft niedrig.

Für eine horizontal bewegte Last ohne Antrieb gilt nach DICTATOR: Energie pro Hub E = m × v² / 2 (m = Aufprallmasse in kg, v = Aufprallgeschwindigkeit in m/s). Die nötige Dämpfkraft ergibt sich aus E × Korrekturfaktor × 1000 / Hub in mm. Der Korrekturfaktor der Baureihe EDH M 28 ist fK = 2,5.

Rechenbeispiel: 300 kg mit 0,4 m/s ergeben E = 24 Nm. Bei 50 mm Hub folgt eine Dämpfkraft von 1.200 N. Das liegt unter den Grenzwerten dieser Ausführung (5.200 N Dämpfkraft, 154 Nm Energie pro Hub, 3.000 kg Aufprallmasse).

Prüfen Sie in der Tabelle der Ausführungen, dass Aufprallmasse, Dämpfkraft und Energie pro Hub innerhalb der Grenzwerte liegen. Bei Antrieb, schräger Ebene oder Drehbewegung gelten andere Formeln.

Anwendung

Leichtgängige Schiebetüren

Anwendungsbereich: überall dort, wo eine Rückstellfeder die abgebremste Tür wieder aus der Endlage schieben könnte, laut DICTATOR insbesondere bei sehr leichtgängigen Schiebetüren. Ist das kein Thema, ist der EDH 28 mit Rückstellfeder die einfachere Lösung, weil er kein Gegenstück an der Tür braucht.

Zubehör

Befestigung

Für die Baureihe EDH 28 bietet DICTATOR den Befestigungsklotz 205199 aus Aluminium sowie die verzinkten Befestigungswinkel 700159 und 700159XL an.

Montage und Betrieb

Hinweise des Herstellers

• Den Dämpfer so einbauen, dass die Kraft exakt in Achsrichtung der Kolbenstange auftrifft. Seitenkräfte können den Dämpfer zerstören.
• Die Kolbenstange vor Beschädigung und starker Verschmutzung schützen, zum Beispiel vor Farbe. Sonst drohen Ölverlust und Funktionsausfall.
• Den Dämpfer sicher befestigen und auf Ölverlust achten. Fällt der Dämpfer aus, können gefährliche Situationen entstehen.
• Dämpfer stehen unter Öldruck und dürfen nicht geöffnet oder zerstört werden (Verletzungsgefahr).
