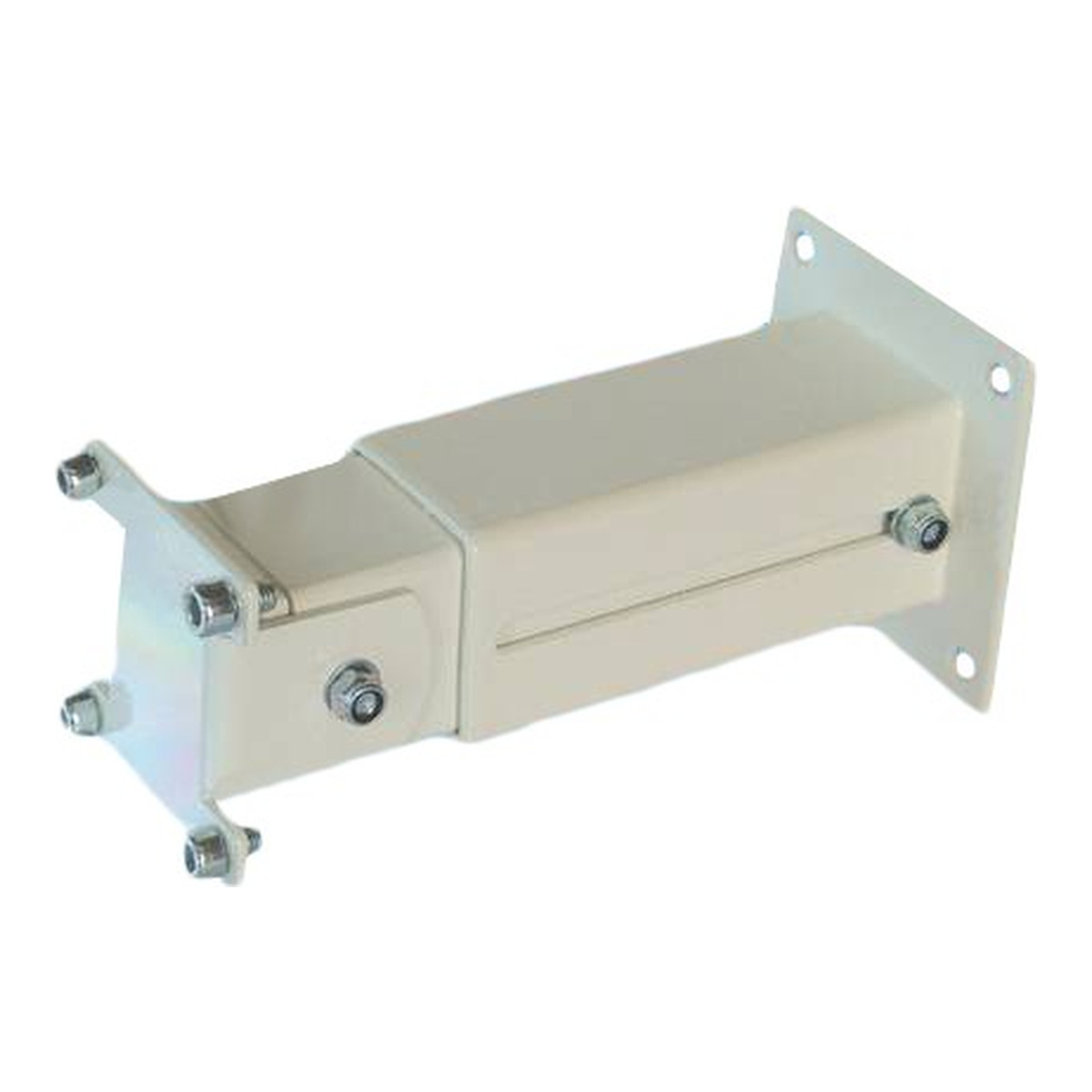

Dictator Abstandshalterung für Haftmagnete, 55 mm Lochabstand, M4
Dictator Haftmagnet EM GD 50 Q 23 ohne Grundplatte
Dictator Unterputz-Haftmagnet EM GD 50 U 35
Dictator Abstandshalterung für Haftmagnete, 44 mm Lochabstand, M4
Dictator Ankerplatte AP GD 50 W 50 mit Winkelgelenk
Dictator Feststellanlagen: Haftmagnete, Ankerplatten und Zentrale
Die DICTATOR Technik GmbH aus Neusäß bei Augsburg baut Elektro-Haftmagnete, Ankerplatten und Zentralen für Feststellanlagen an Feuer- und Rauchschutztüren. Die Haftmagnete werden laut Hersteller in Deutschland gefertigt. Hier finden Sie alle Dictator-Komponenten unseres Sortiments in einer Übersicht.
- Haftmagnete von 400 N bis 2000 N in 13 Bauformen
- Ankerplatten mit Gummilager, Winkelgelenk oder Teleskopdämpfung
- Zentrale RZ-24 mit Handauslöse- und RESET-Taster, 24 V DC bis 0,9 A
- Rauchmelder RM 4000 im Set mit Sockel
- Schließfolgeregler SR 90 und SR 2000 für zweiflügelige Türen
Welche Magnet-Bauform für welchen Einbau?
| Baureihe | Merkmal | Haftkraft |

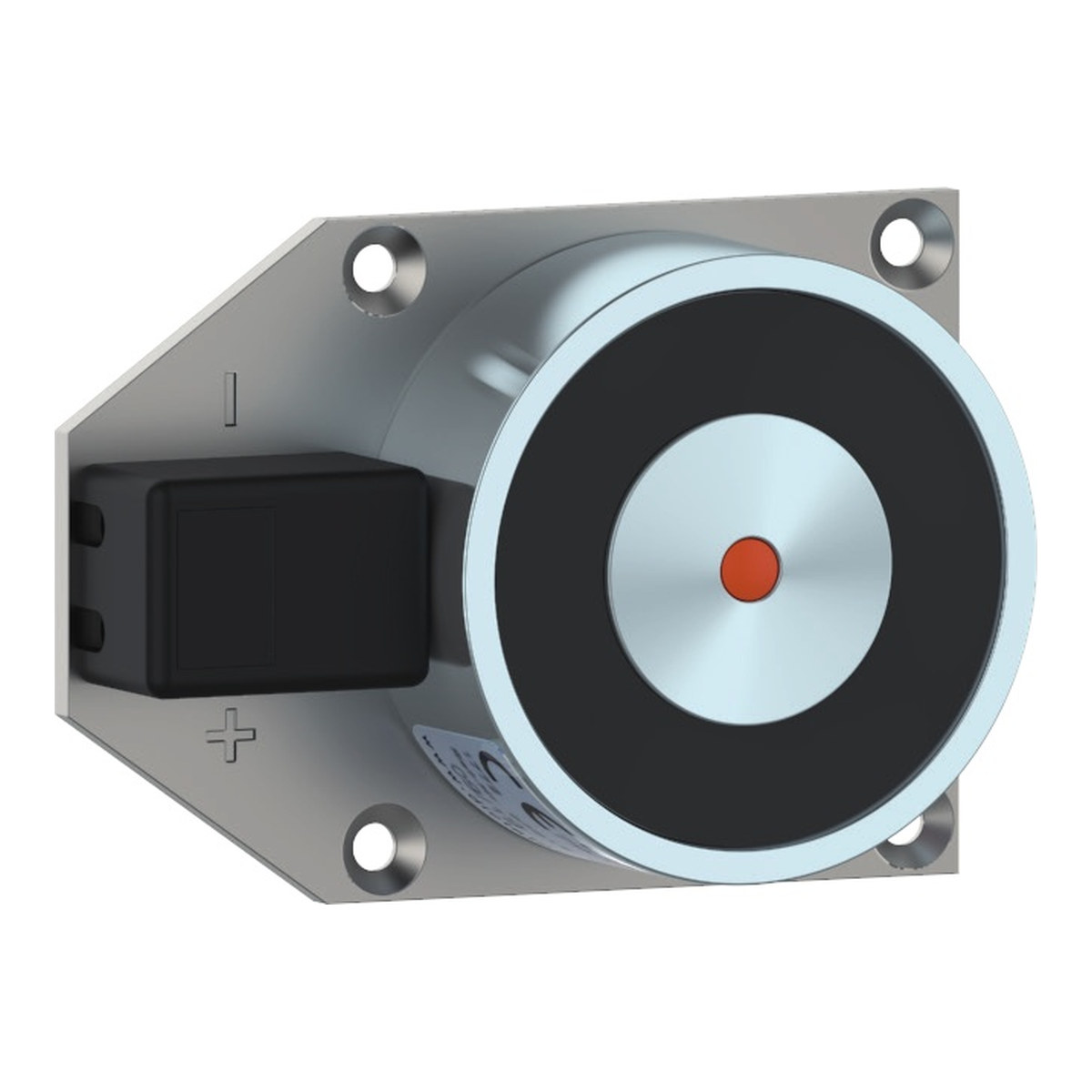

| F | Anschlussklemme auf der Grundplatte | 600 bis 2000 N |
| R | Anschlussklemme seitlich, IP 20 | 600 bis 2000 N |
| RI | Kabelverschraubung, auch 24 V AC, UV-beständig lieferbar | 600 bis 1450 N |
| RM | Rückmeldekontakt, Klemmenblock | 600 bis 1450 N |

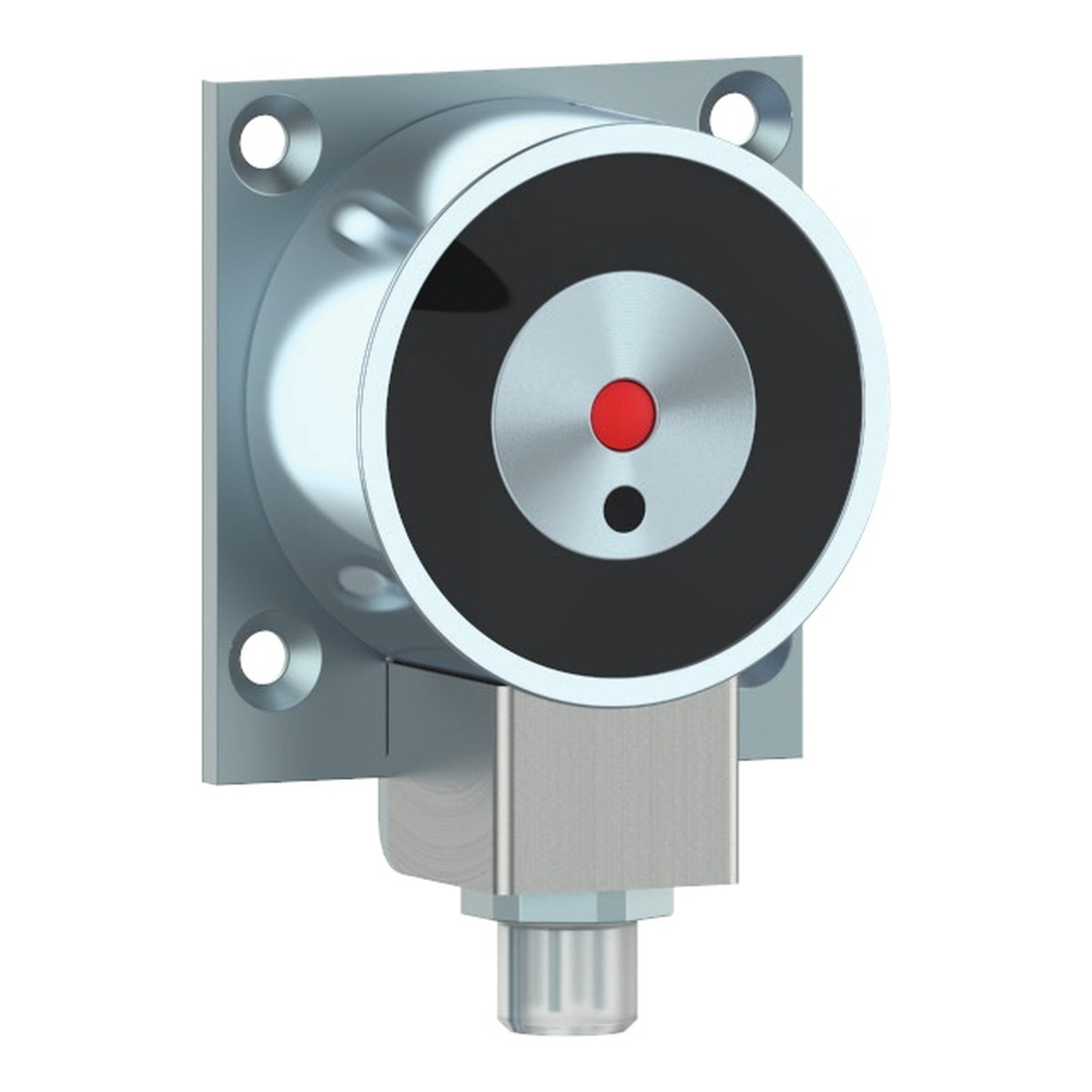

| ST | Rückmeldekontakt, Steckanschluss M12, IP 53 | 600 und 1450 N |

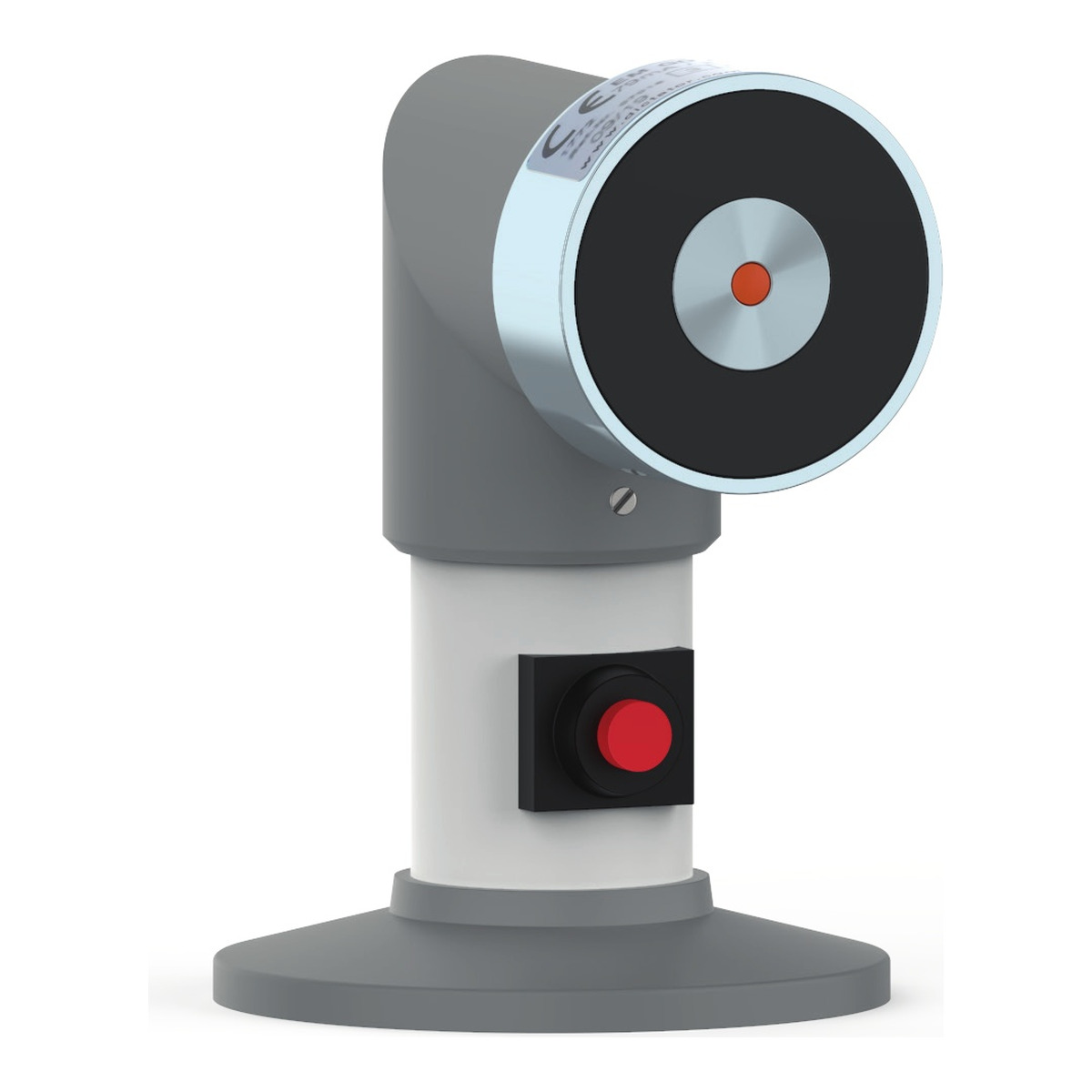

| S | Schwenkkopf mit Abstandsrohr 175 bis 475 mm | 700 und 1000 N |

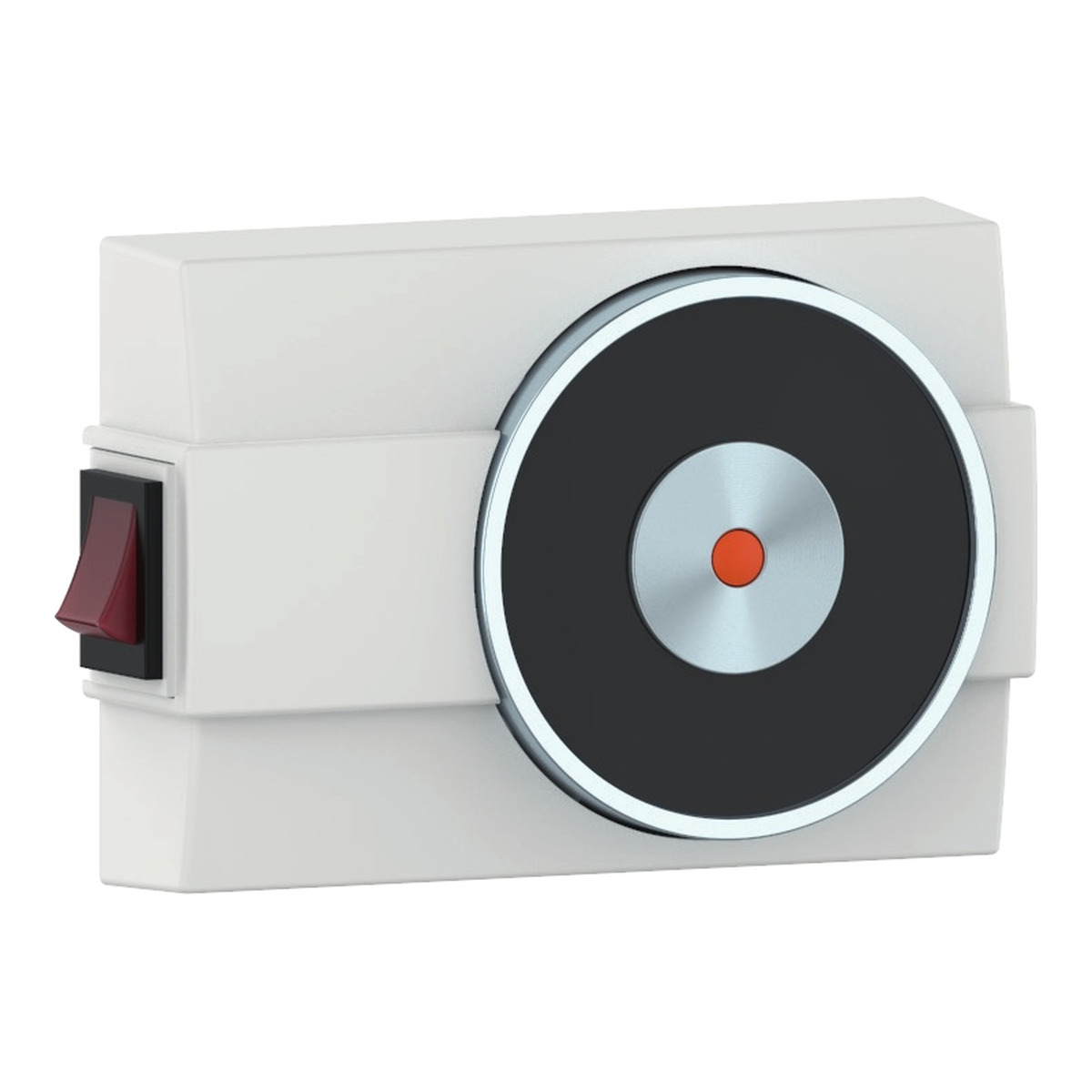

| FT | weißes Gehäuse mit Unterbrechertaster | 700 N |
| K | Kunststofffuß für etwas Wandabstand | 700 N |
| FB | Bodenmagnet im Aluminiumgehäuse | 700 N |

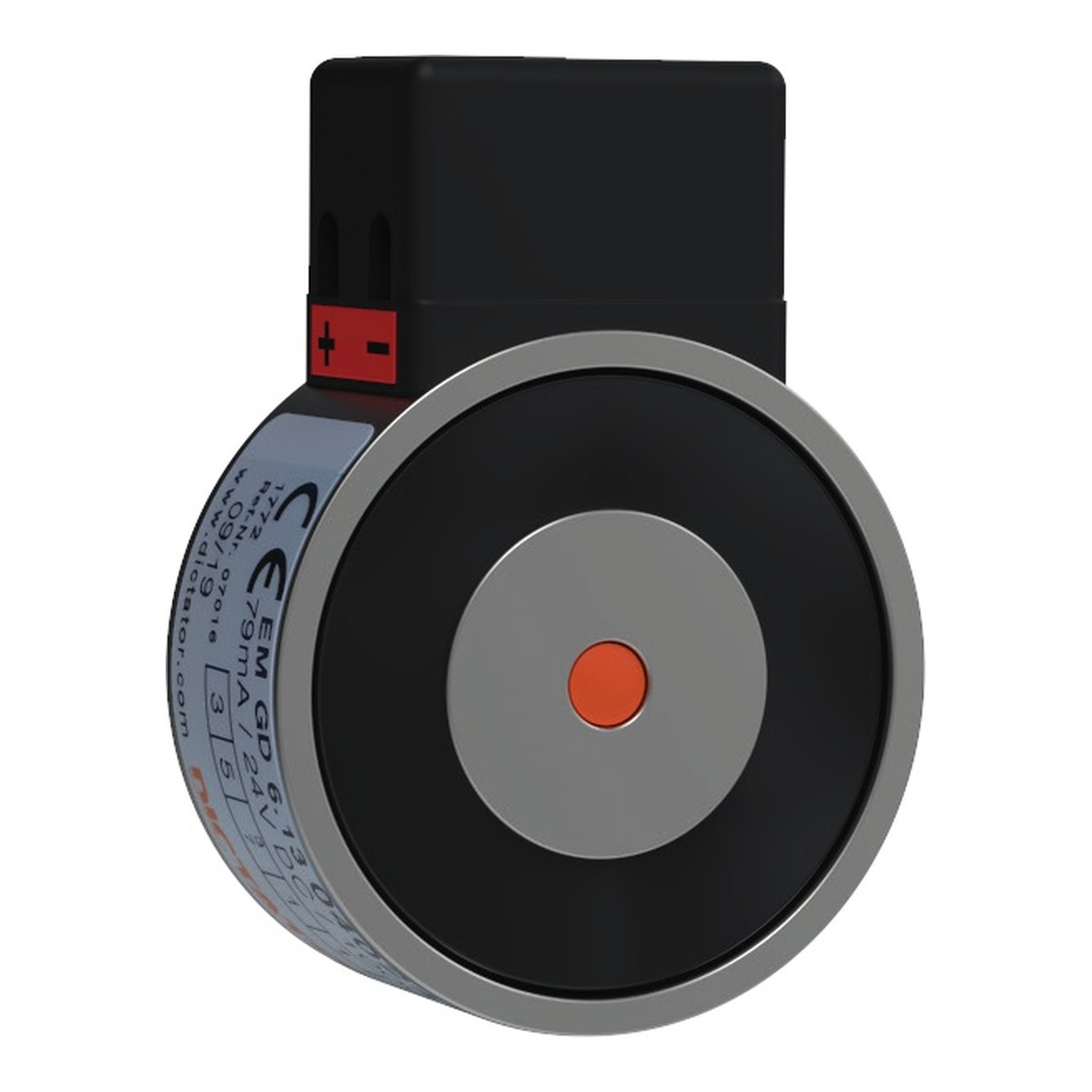

| Q | ohne Grundplatte, Rückgewinde | 600 N |

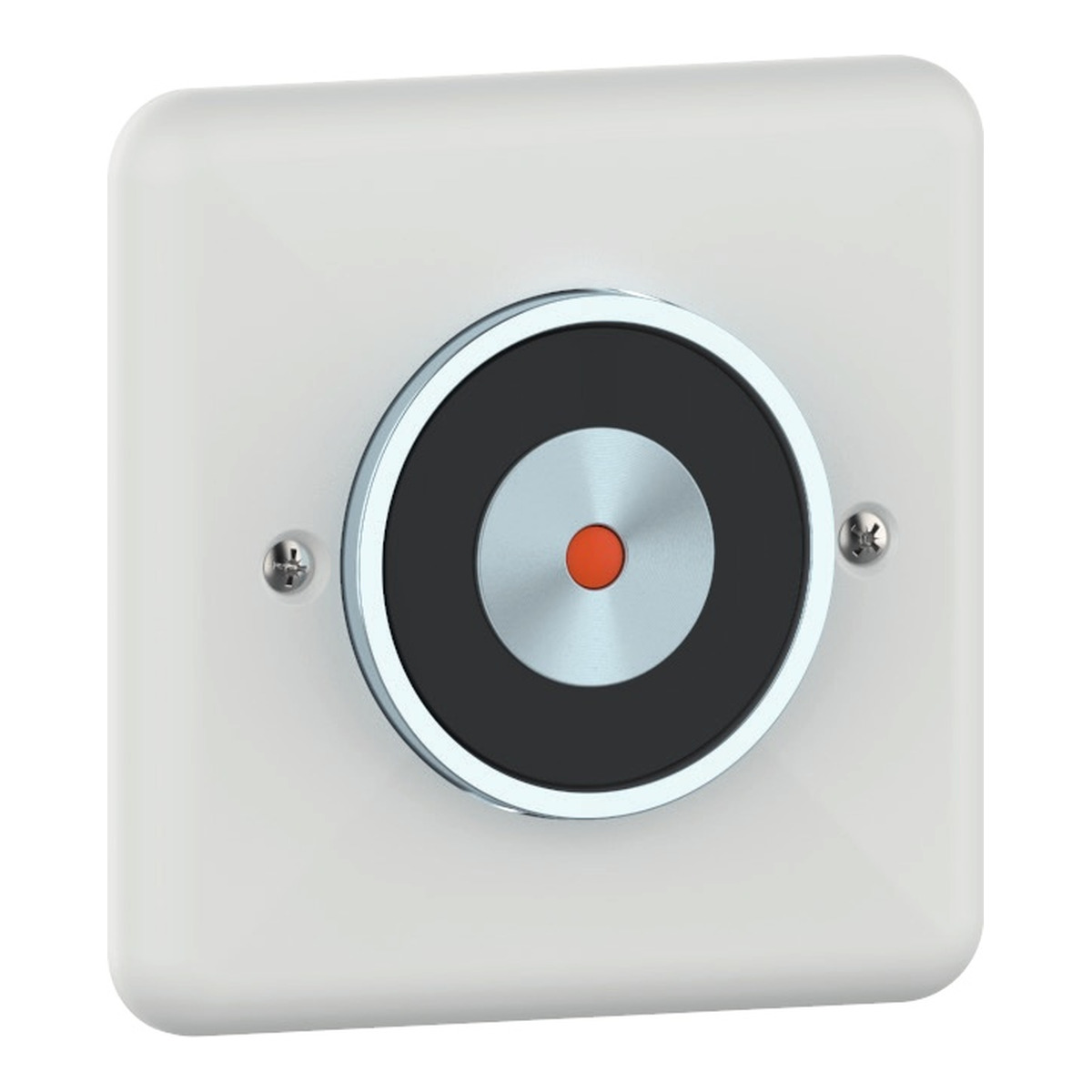

| U | Unterputzdose | 600 N |

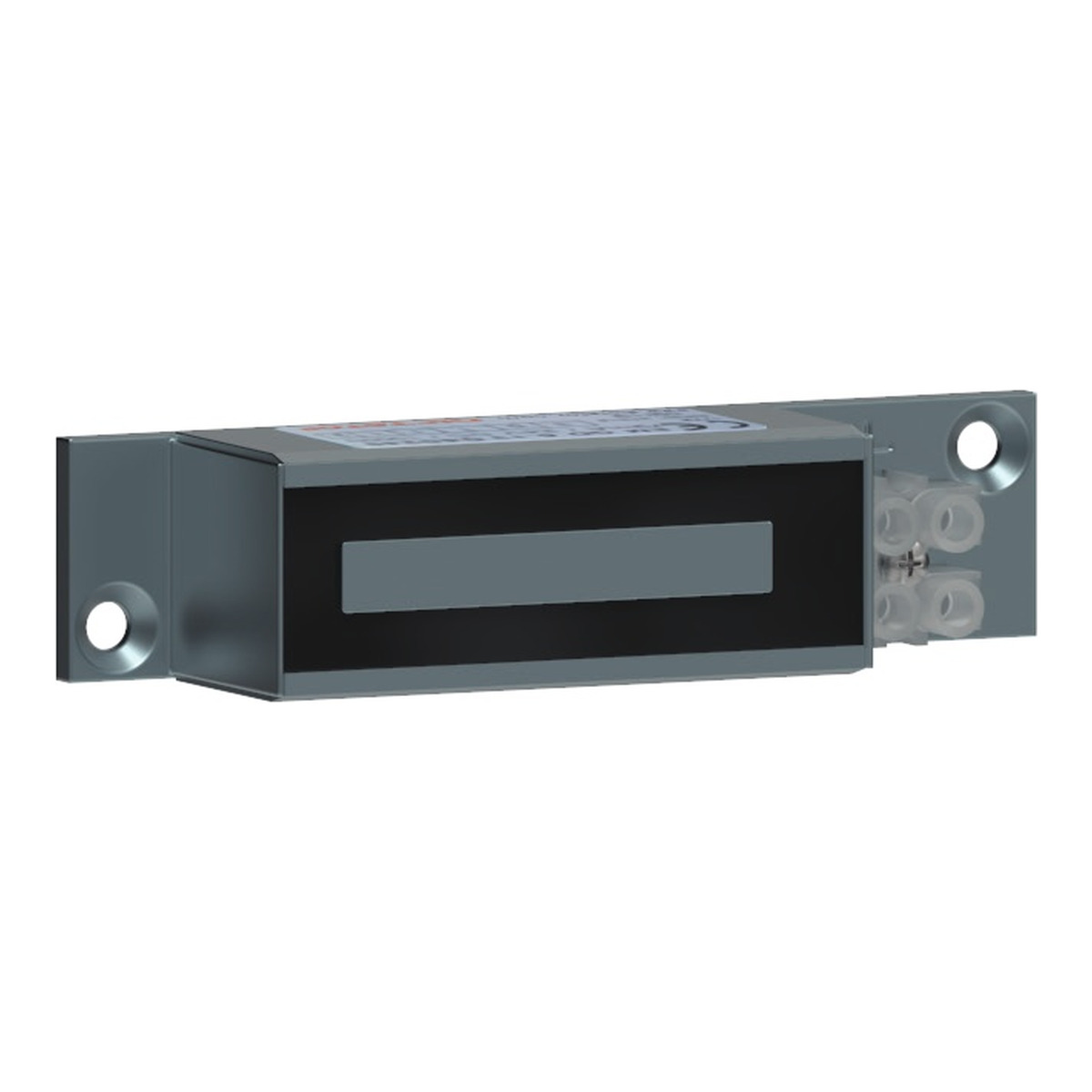

| EM FH | Rechteckmagnet, 24 mm schmal | 400 N |
| Ex | Zone 2 und 22, ATEX | 1450 N |
Feststellanlage richtig zusammenstellen
Eine Feststellanlage besteht aus Brandmelder, Auslösevorrichtung mit Energieversorgung und Feststellvorrichtung, meist einem Haftmagneten mit Ankerplatte an der Tür. Welche Komponenten zusammen eingesetzt werden dürfen, regelt die Bauartgenehmigung der Anlage. Für die DICTATOR FSA RZ-24 ist das die allgemeine Bauartgenehmigung Z-6.500-2443.

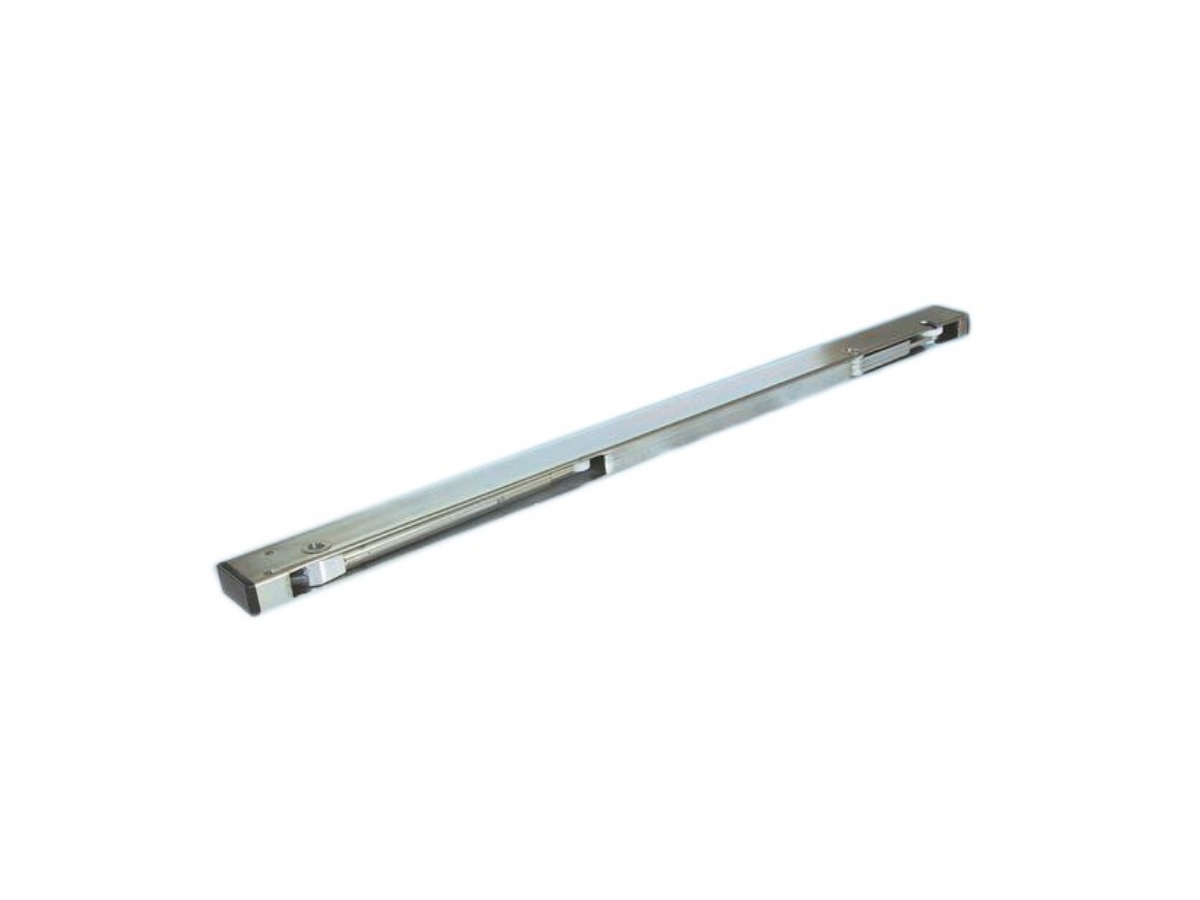

Die Ankerplatte bestellen Sie passend zum Magnetdurchmesser. Bei zweiflügeligen Türen sorgt ein Schließfolgeregler dafür, dass der Standflügel vor dem Gangflügel schließt.
Häufige Fragen zu Dictator Feststellanlagen
Welche Dictator-Haftmagnete sind für Feststellanlagen an Brandschutztüren gedacht?
Die Ausführungen mit der Kennzeichnung LE 07016; laut DICTATOR sind sie nach EN 1155 geprüft. Das betrifft die Magnete mit 600, 700, 1000 und 1450 N. Die Typen mit 1700 und 2000 N führt DICTATOR ohne diese Kennzeichnung.
Welche Ankerplatte passt zu welchem Magneten?

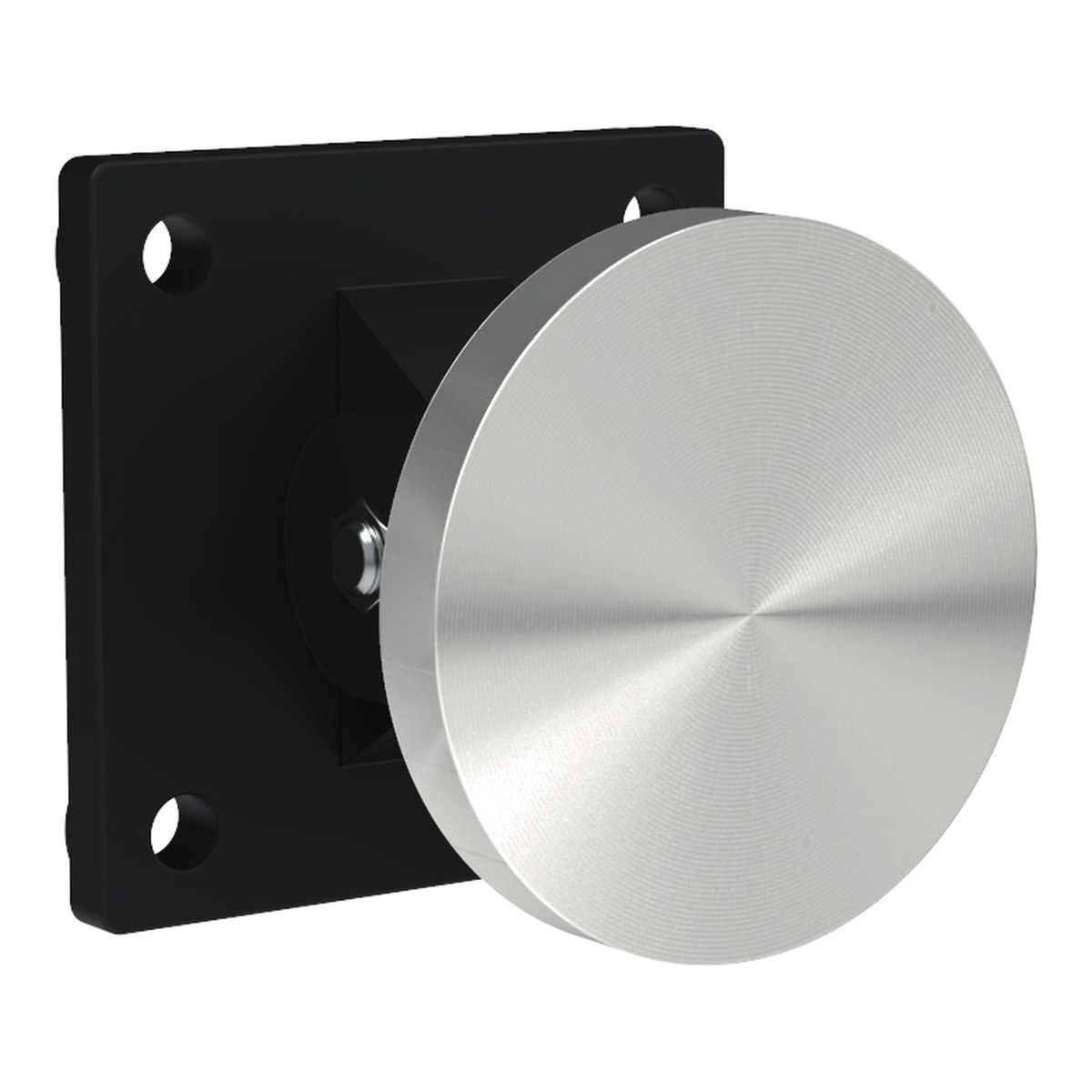

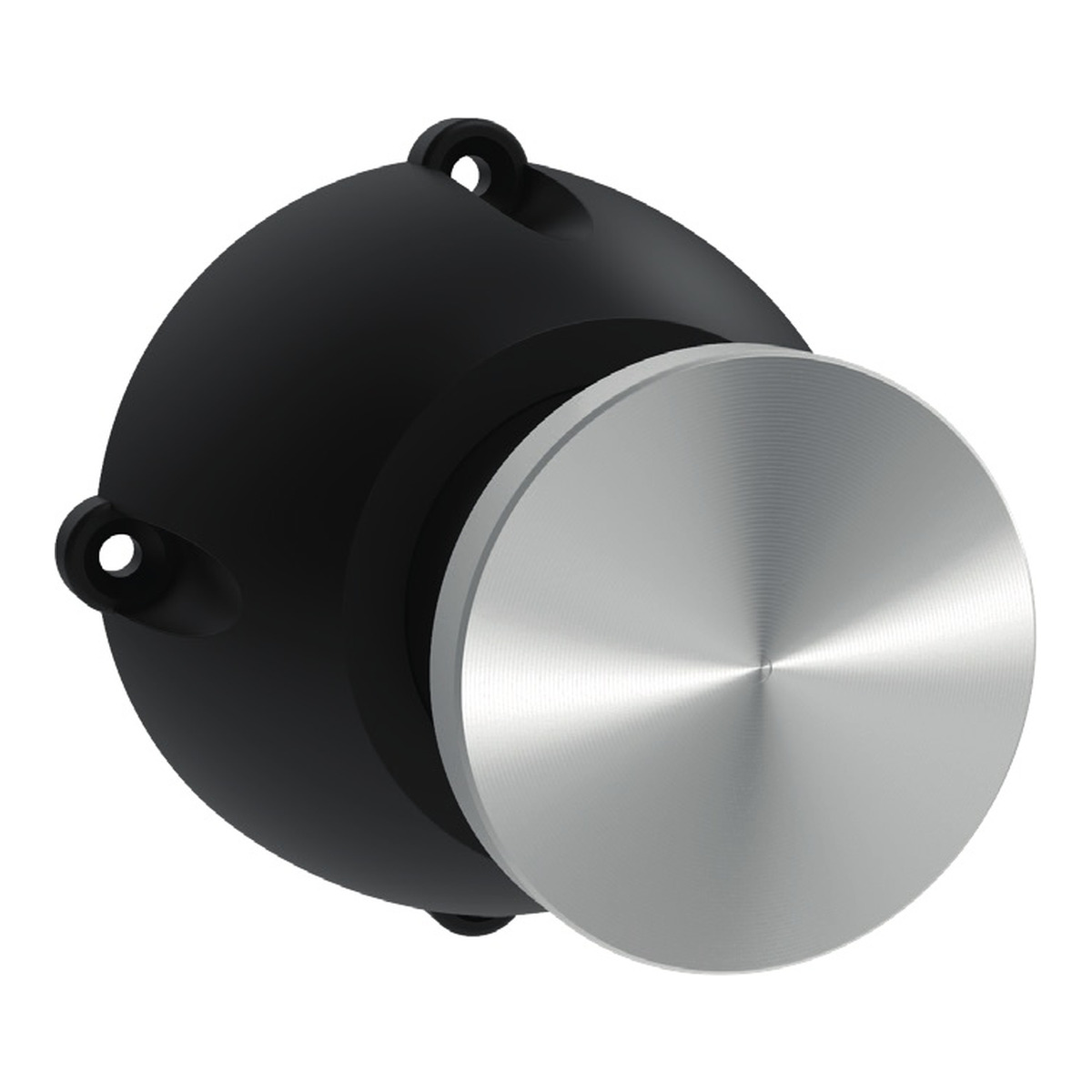

Die Ankerscheibe muss mindestens so groß sein wie die Polfläche des Magneten: AP GD 50 für Magnete Ø 50, AP GD 60 für Ø 60, AP GD 70 für Ø 70. Baureihe G gleicht bis 10° aus, W mit Winkelgelenk bis 60°, T dämpft den Aufschlag schwerer Tore.
Wie viele Magnete kann die Zentrale RZ-24 versorgen?
Die RZ-24 liefert 24 V DC mit bis zu 0,9 A für Brandmelder, Magnete und weitere Verbraucher. Ein Standardmagnet mit 700 N nimmt 67 mA auf.
Welcher Magnet für Außenbereiche oder Ex-Zonen?
Für Feuchtigkeit und Staub die Baureihe RI mit Kabelverschraubung, bei direkter Sonne die UV-beständige Ausführung 041014. Für die Ex-Zonen 2 und 22 den EM GD 70 R 39 I Ex mit ATEX-Kennzeichnung.
