Dictator Haftmagnet EM GD 70 F 39 ST mit Rückmeldekontakt und Steckanschluss M12, 1450 N
238,80 €*
inkl. MwSt
200,67 €
zzgl. MwSt
Lieferzeit 6-8 Werktage
Produktinformationen "Dictator Haftmagnet EM GD 70 F 39 ST mit Rückmeldekontakt und Steckanschluss M12, 1450 N"
Dictator Haftmagnet Baureihe ST mit Rückmeldekontakt und Steckanschluss
Die Dictator Haftmagnete der Baureihe ST sind Elektro-Haftmagnete mit Rückmeldekontakt und 4-poligem Steckanschluss M12 x 1, die mit gestecktem Anschlusskabel Schutzart IP 53 erreichen; lieferbar als EM GD 50 mit 600 N und EM GD 70 mit 1450 N.
- 4-poliger Steckanschluss, Rundsteckverbinder M12 x 1
- Schutzart IP 53 bei gestecktem Kabel
- Rückmeldekontakt 1 Schließer, max. 10 VA
- Haftkraft 600 N (Ø 50) oder 1450 N (Ø 70)
- Anschlusskabel mit Stecker nicht im Lieferumfang
Beschreibung
Stecken statt klemmen
Die ST-Magnete werden nicht verdrahtet, sondern gesteckt. Der 4-polige Anschluss verkürzt laut DICTATOR die Montage vor Ort, verhindert Fehler beim Anschluss und hebt die Schutzart bei gestecktem Kabel auf IP 53. Das Gegenstück, ein Rundsteckverbinder M12 x 1, gehört nicht zum Lieferumfang des Magneten.
Über den Stecker läuft neben der Versorgung auch der Rückmeldekontakt. Er schließt, wenn die Ankerplatte am bestromten Magneten anliegt, und gibt diese Information zum Beispiel an eine Förderanlage, eine Überwachungsanlage oder eine Maschine weiter.
Die Anschlussspannung darf um ±15 % schwanken. Beide Ausführungen tragen die Kennzeichnung LE 07016 und sind laut DICTATOR nach EN 1155 geprüft.
Technische Daten
Daten der Baureihe ST
| Anschlussspannung | 24 V DC ±15 % |
| Anschluss | 4-polig, Rundsteckverbinder M12 x 1 |
| Schutzart | IP 53 bei gestecktem Anschlusskabel |
| Rückmeldekontakt | 1 Schließer (NO) |
| Schaltspannung / Schaltstrom | max. 180 V DC/AC, max. 0,5 A DC/AC |
| Schaltleistung | max. 10 VA |
| Einschaltdauer | 100 % |
| Remanenz | 0 N |
| Temperaturbereich | -20 °C bis +60 °C |
| Oberfläche | verzinkt |
Ausführungen

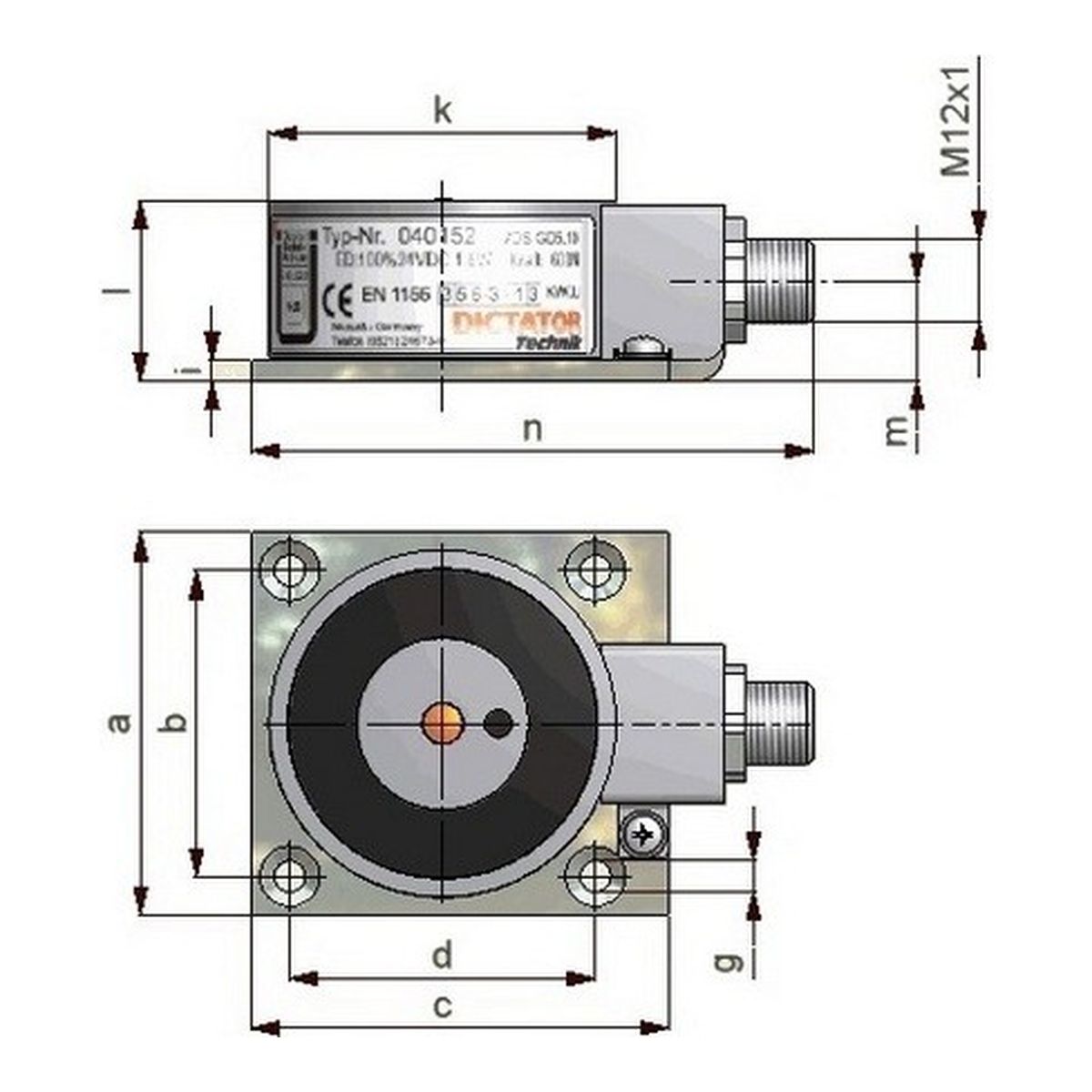

| Typ (Bestell-Nr.) | Haftkraft | Stromaufnahme | Grundplatte / Lochabstand |
| EM GD 50 F 26 ST (040152) | 600 N | 67 mA (1,6 W) | 55 mm / 44 mm |
| EM GD 70 F 39 ST (040153) | 1450 N | 71 mA (1,7 W) | 75 mm / 60 mm |
Anwendung
Anlagen mit vorkonfektionierter Verkabelung
Sinnvoll überall dort, wo viele Magnete schnell und ohne Verdrahtungsfehler angeschlossen werden sollen, und dort, wo die offene Klemme der Baureihe RM wegen Staub oder Feuchtigkeit nicht ausreicht.
Häufige Fragen
Ist das Anschlusskabel dabei?
Nein. Der passende Rundsteckverbinder M12 x 1 ist bei DICTATOR ein eigenes Zubehörteil und gehört nicht zum Lieferumfang des Magneten.
Welche Schutzart hat der ST-Magnet?
IP 53, sofern das Anschlusskabel gesteckt ist.
Gibt es den ST-Magneten mit 700 N?
In der Baureihe ST führt DICTATOR den EM GD 50 mit 600 N und den EM GD 70 mit 1450 N. Einen Magneten mit 700 N und Rückmeldekontakt gibt es in der Baureihe RM.
Welche Spannungstoleranz gilt?
DICTATOR gibt für die Baureihe ST 24 V DC ±15 % an.
