Lifttürschließer: Türschließer für Aufzugdrehtüren
Ein Lifttürschließer schließt die Drehtür eines Aufzugs zuverlässig und hält sie geschlossen. DICTATOR liefert dafür Einbau-Türschließer. Mit Ausnahme des K130 sind es Gleitschienentürschließer, die wahlweise in die Tür selbst oder in die Türzarge eingebaut werden. Welcher Schließer passt, richtet sich nach dem Fabrikat der Aufzugtür.
- Einbau-Türschließer für Aufzug-Drehtüren
- Gleitschienentechnik, Einbau in Türblatt oder Türzarge (K130: in der Zarge)
- Auswahl nach Fabrikat der Aufzugtür, nicht nach Türmaß allein
- Schließgeschwindigkeit am Schließer einstellbar
- Ergänzend: Schachttürdämpfer, der die Tür vor der Endlage abbremst
Modelle im Sortiment
| Modell | Einsatz | Kennwerte |
|---|---|---|

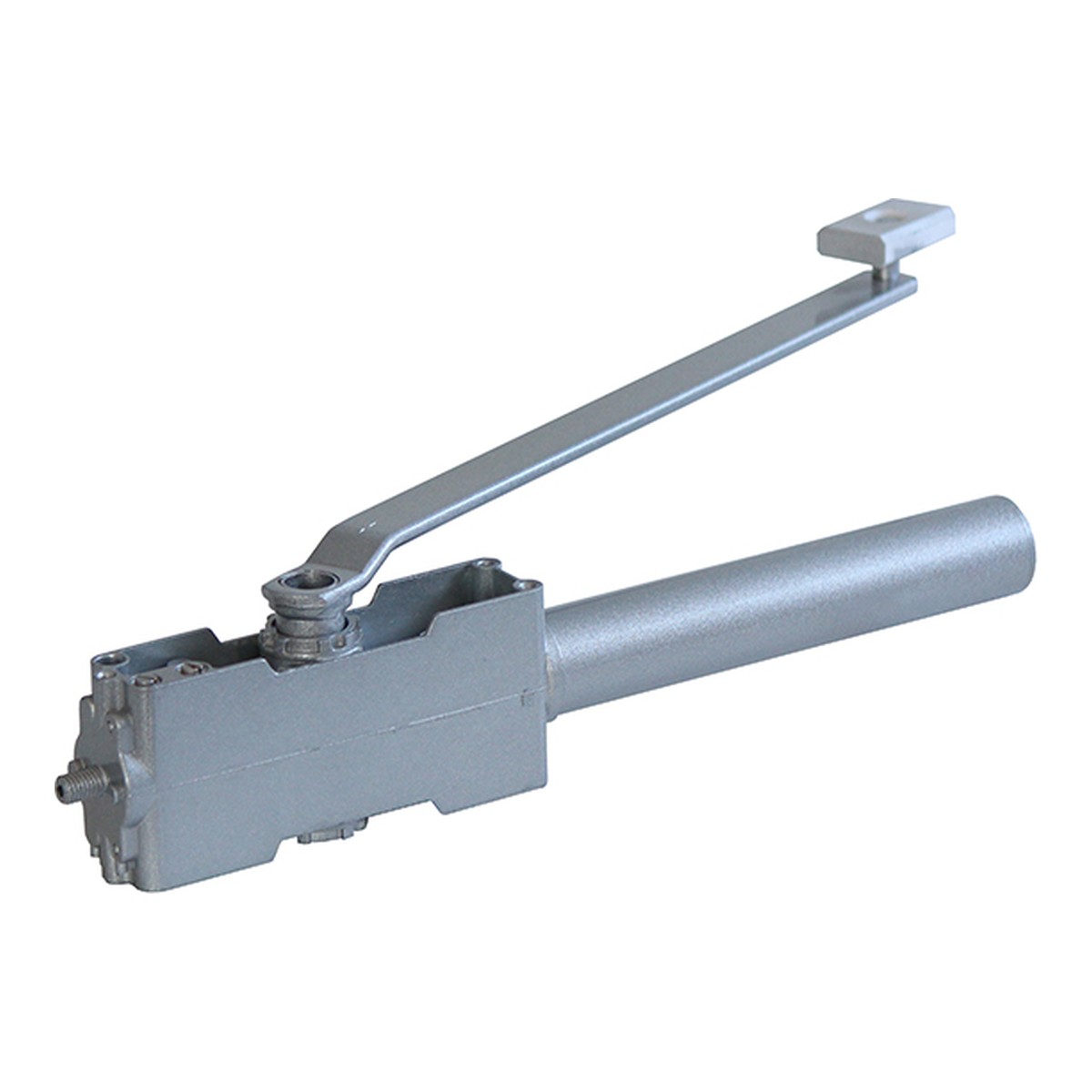

| Dictator Phantom PH 90 | Gleitschienenschließer für Aufzugtüren Otis, Nachfolger des Phantom, ein Gehäuse für linke und rechte Türen | Türbreite 700 bis 900 mm, Türgewicht bis 60 kg, Öffnungswinkel max. 120° |

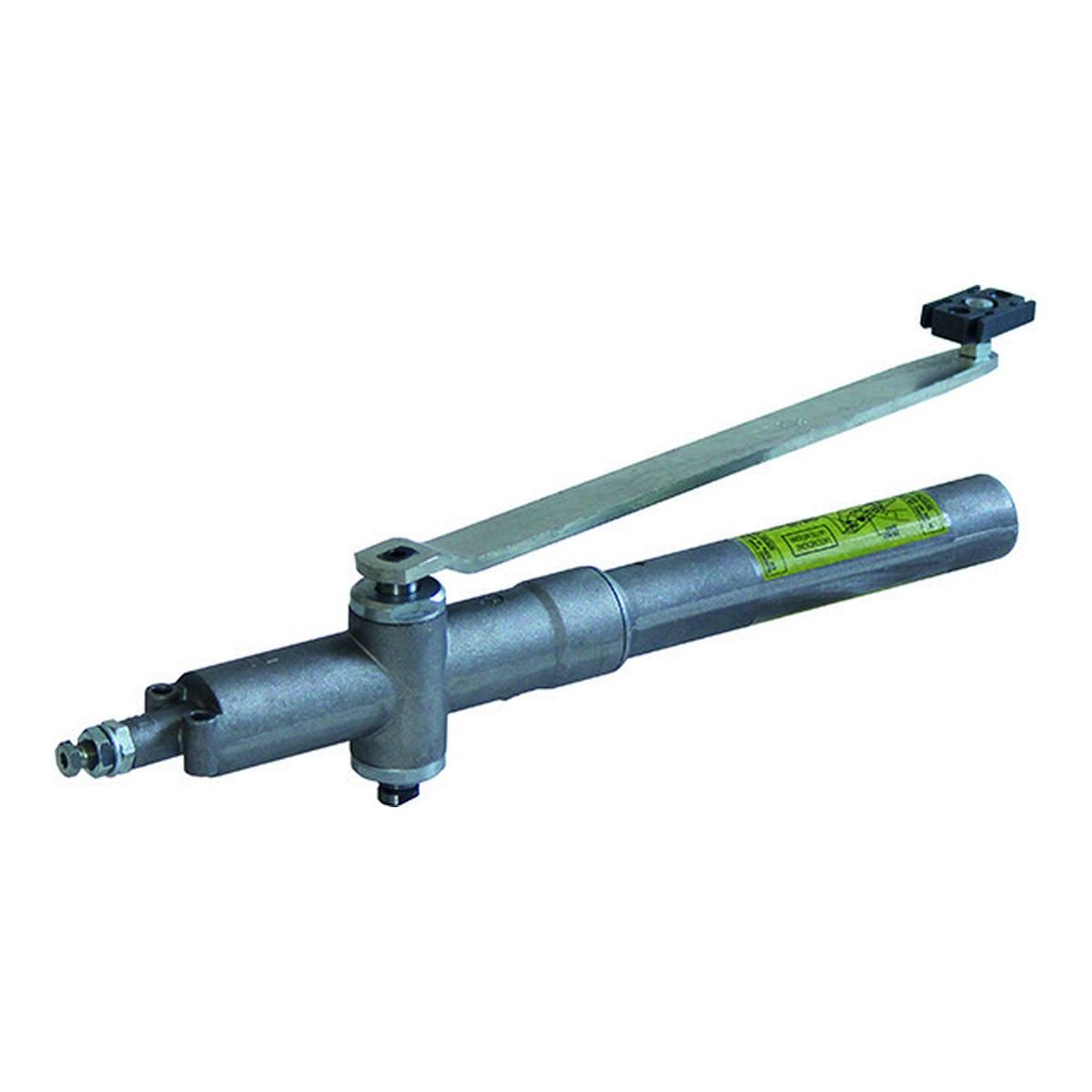

| Dictator Lifttürschließer LX | Gleitschienenschließer für Aufzugtüren Otis, Lieferung mit Hebel und Montagematerial | Öffnungswinkel max. 165° |

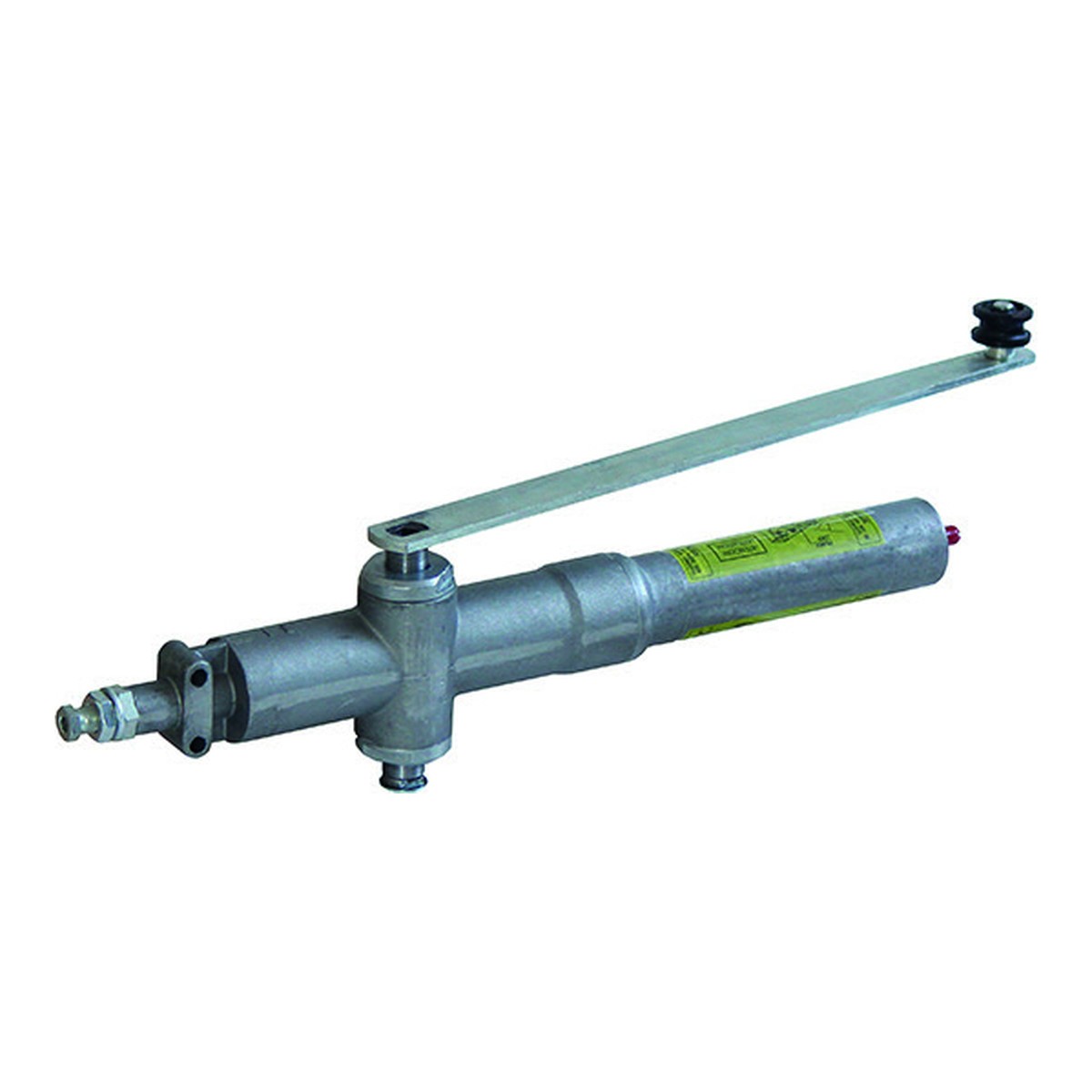

| Dictator Lifttürschließer LS-C | Gleitschienenschließer für italienische Aufzugtüren, u. a. Ceita, und Ersatz für den LS | rot 20 bis 30 N, blau 15 bis 20 N, Öffnungswinkel max. 165° |

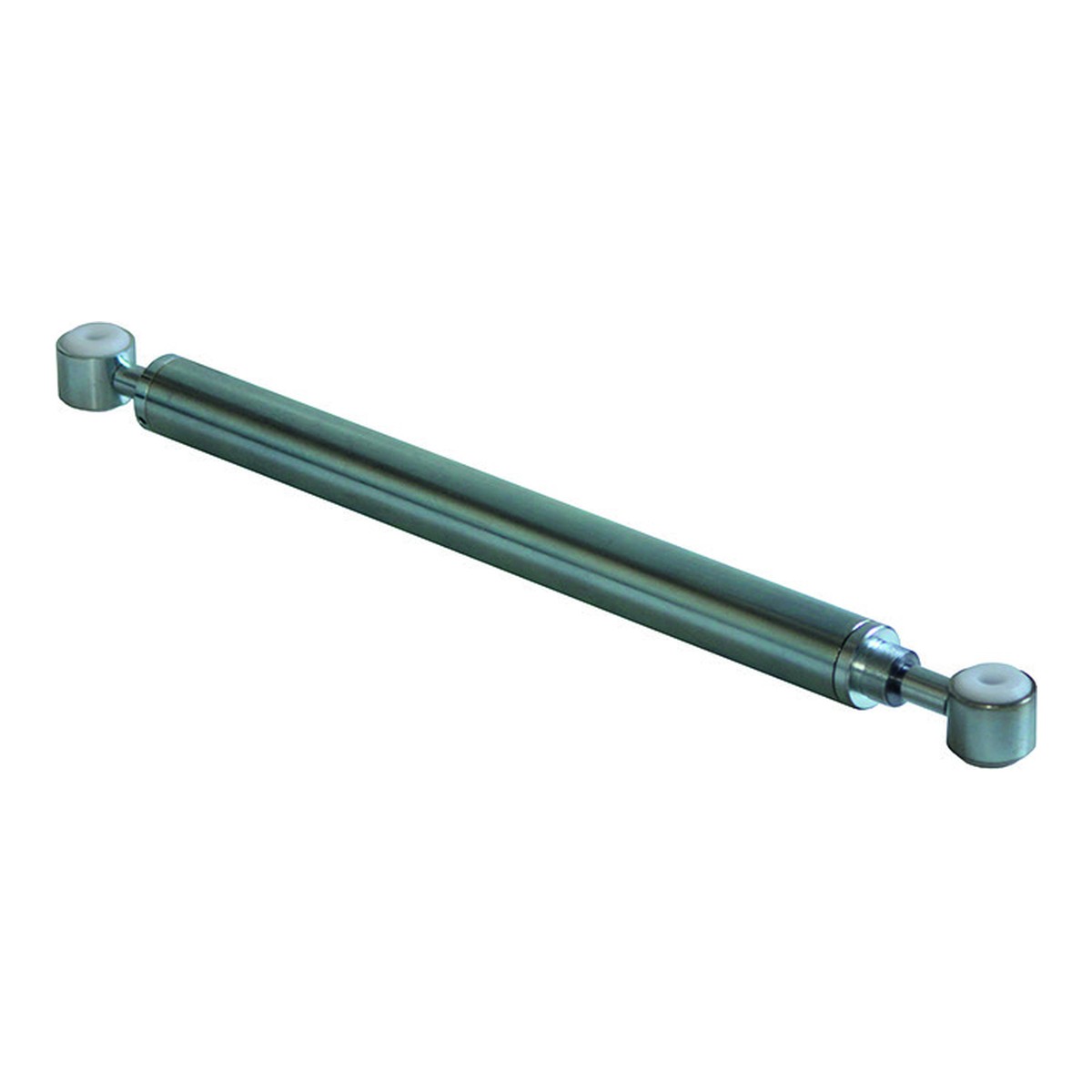

| Dictator Lifttürschließer K130 | Ersatzteil für Otis-Aufzüge, Einbau in der Zarge, mit Enddämpfung in Schließrichtung | La 570, 610 und 625 mm, Schließkraft 15 N, 30 bis 40 N und 50 bis 60 N, Öffnungswinkel max. 165° |

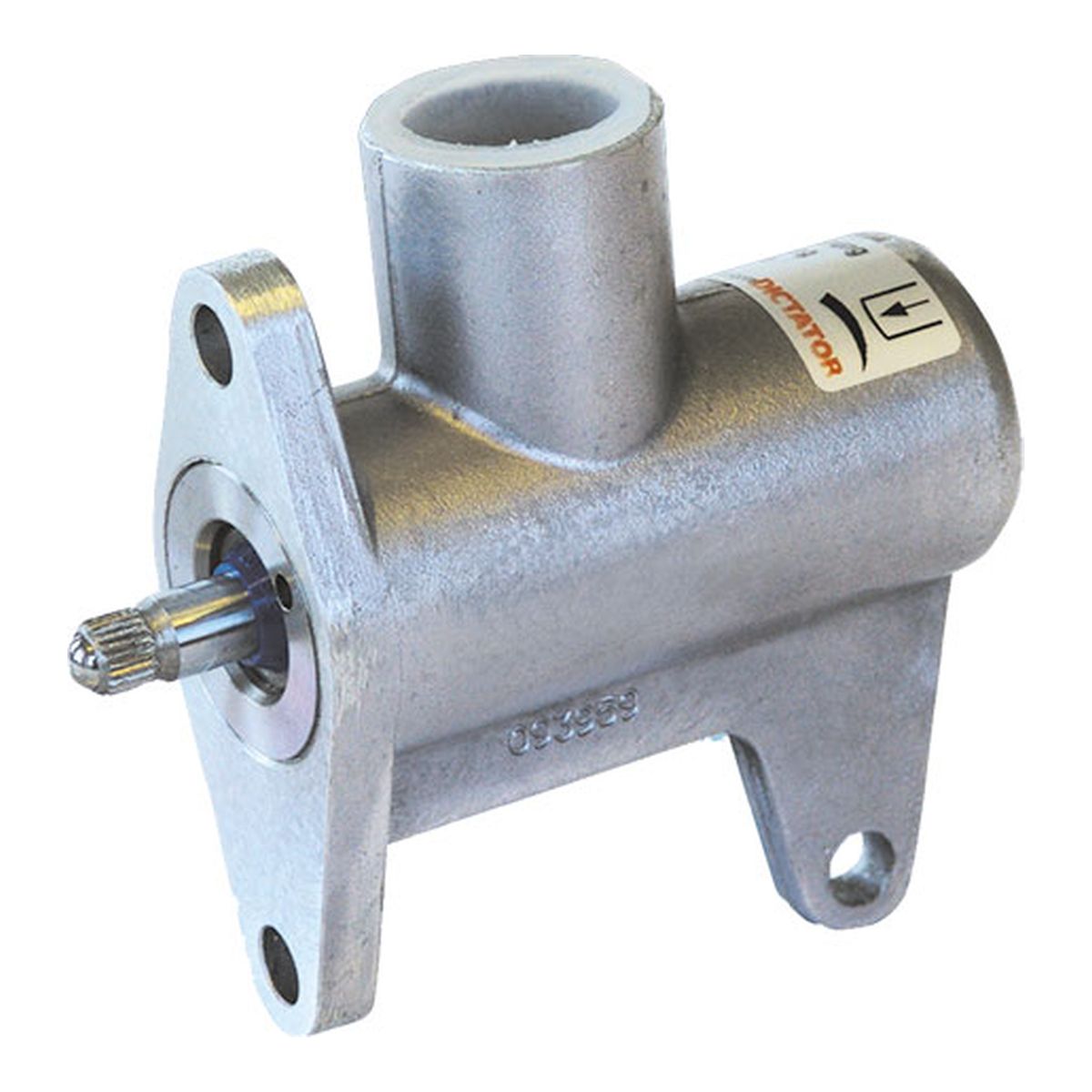

| Dictator Schachttürdämpfer ED STD 3 | Hydraulischer Dämpfer für Aufzug-Drehtüren der Marken Thyssen/Stahl und Otis, Einbau vom Schacht aus in die Zarge | Türgewicht max. 200 kg, Dämpfung einstellbar |
Schließen oder dämpfen?
Der Lifttürschließer bringt die Tür zu. Der Schachttürdämpfer schließt nicht selbst: Er dämpft die Schließbewegung von Drehtüren, die durch eine Schließfeder geschlossen werden, kurz vor der Endlage ab. Dazu wird er vom Fahrstuhlschacht aus in die Zarge gesetzt, seine Kolbenstange trifft beim Schließen auf die bandseitige Stirnfläche des Türflügels. Beim Phantom PH 90 lassen sich Schließgeschwindigkeit und Endschlag direkt am Schließer einstellen.
Worauf Sie beim Austausch achten sollten
- Fabrikat der Aufzugtür: Phantom PH 90, LX und K130 sind für Aufzugtüren von Otis ausgelegt, der LS-C vor allem für italienische Aufzugtüren, der ED STD 3 für Drehtüren von Thyssen/Stahl und Otis.
- Alter Phantom: Der Phantom PH 90 ist voll gegen die alte Ausführung austauschbar. Der Hebel des alten Phantom passt aber nicht, deshalb wird der PH 90 immer mit Hebel geliefert. Als Ersatz gibt es den Dictator langen Hebelarm für Phantom PH 90 einzeln.
- LS statt LS-C: Der LS-C ersetzt den Lifttürschließer LS, lässt sich aber nur vorne befestigen. Gegebenenfalls muss die Befestigung in der Tür geringfügig geändert werden.
- K130: Die Ausführungen unterscheiden sich in der Länge La und der Schließkraft. Die passende Schließkraft hängt von der Türbreite ab.
- Türgröße: Den Phantom PH 90 gibt DICTATOR für Türbreiten von 700 bis 900 mm und Türgewichte bis 60 kg an.
- Anschlagplättchen: Beim ED STD 3 muss das mitgelieferte Anschlagplättchen am Türblatt montiert werden, auch beim Austausch des Dämpfers.
Häufige Fragen zu Lifttürschließern
Wo wird ein Lifttürschließer eingebaut?
Die Gleitschienentürschließer Phantom PH 90, LX und LS-C werden wahlweise in die Aufzugtür selbst oder in
die Türzarge eingebaut. Der K130 wird in der Zarge eingebaut.
Woran unterscheide ich die beiden LS-C?
Äußerlich nur an der Farbmarkierung: Rot ist die starke Feder mit 20 bis 30 N, Blau die leichte Feder mit
15 bis 20 N. Gemessen wird die Schließkraft am Hebel, der kleinere Wert bei 0°, der größere bei 90°.
Kann ich einen alten Phantom durch den Phantom PH 90 ersetzen?
Ja. Der Phantom PH 90 ist das Nachfolgemodell und voll gegen die alte Ausführung austauschbar. Den alten
Hebel können Sie nicht weiterverwenden, der PH 90 kommt deshalb mit eigenem Hebel.
Brauche ich zum Lifttürschließer zusätzlich einen Schachttürdämpfer?
Das hängt von der Tür ab. Der Schachttürdämpfer ED STD 3 dämpft Drehtüren, die durch eine Schließfeder
geschlossen werden, vor der Endlage ab. Er ersetzt keinen Schließer, sondern bremst die Tür kurz vor dem
Anschlag.
Passen die Lifttürschließer für linke und rechte Türen?
Ja. Phantom PH 90, LX, LS-C und K130 sind für Türen DIN links und DIN rechts geeignet. Bei den
Gleitschienenschließern ergibt sich die Drehrichtung aus der Einbaulage der Achse.
Alle Bauarten zeigt die Kategorie Türschließer, Dämpfer für Schachttüren nach Aufzugshersteller die Kategorie Aufzugtürdämpfer.
