Dictator Lifttürschließer Phantom PH 90 mit langem Hebel
428,25 €*
inkl. MwSt
359,87 €
zzgl. MwSt
Lieferzeit 5-7 Werktage
Produktinformationen "Dictator Lifttürschließer Phantom PH 90 mit langem Hebel"
Dictator Lifttürschließer Phantom PH 90 mit langem Hebel
Der Dictator Lifttürschließer Phantom PH 90 ist ein Gleitschienenschließer für Aufzugdrehtüren der Marke Otis. Er ist das Nachfolgemodell des Türschließers Phantom und passt durch sein neu konstruiertes Gehäuse an linke wie rechte Türen. Geliefert wird er mit langem Hebel in Größe 4 (Bestell-Nr. 600081).
- Gleitschienenschließer für Aufzugdrehtüren Otis
- Ein Gehäuse für Türen DIN links und DIN rechts
- Voll austauschbar gegen den alten Phantom
- Für Türbreiten 700 bis 900 mm und Türgewichte bis 60 kg
- Schließgeschwindigkeit und Endschlag einstellbar
- Lieferung mit langem Hebel, Größe 4
Beschreibung
Lifttürschließer sorgen dafür, dass die Drehtüren eines Aufzugs sicher schließen und geschlossen bleiben. Der Phantom PH 90 von DICTATOR ist als Gleitschienenschließer gebaut und wird wahlweise in die Türzarge oder in das Türblatt eingebaut. Befestigt wird er mit einem Befestigungswinkel, der in der Tür verschraubt wird.
Gegenüber dem alten Phantom hat DICTATOR das Gehäuse neu konstruiert. Dadurch lässt sich der Phantom PH 90 an linken und rechten Türen einsetzen: Die Drehrichtung wird allein durch die Einbaulage der Achse bestimmt. Das erleichtert vor allem den Service.
Der Phantom PH 90 ist voll gegen die alte Ausführung austauschbar. Nur der Hebel des alten Phantom lässt sich nicht weiterverwenden, deshalb wird der PH 90 grundsätzlich mit Hebel ausgeliefert. Am Schließer lassen sich sowohl die Schließgeschwindigkeit als auch der Endschlag einstellen.
Technische Daten
| Bestell-Nr. | 600081 |
| Bauart | Gleitschienenschließer, Einbau in Türzarge oder Türblatt |
| Türart | Aufzug-Drehtüren, Fabrikat Otis |
| Anschlag | DIN links und DIN rechts |
| Türbreite | 700 bis 900 mm |
| Türgewicht | max. 60 kg |
| Öffnungswinkel | max. 120° |
| Einstellbar | Schließgeschwindigkeit und Endschlag |

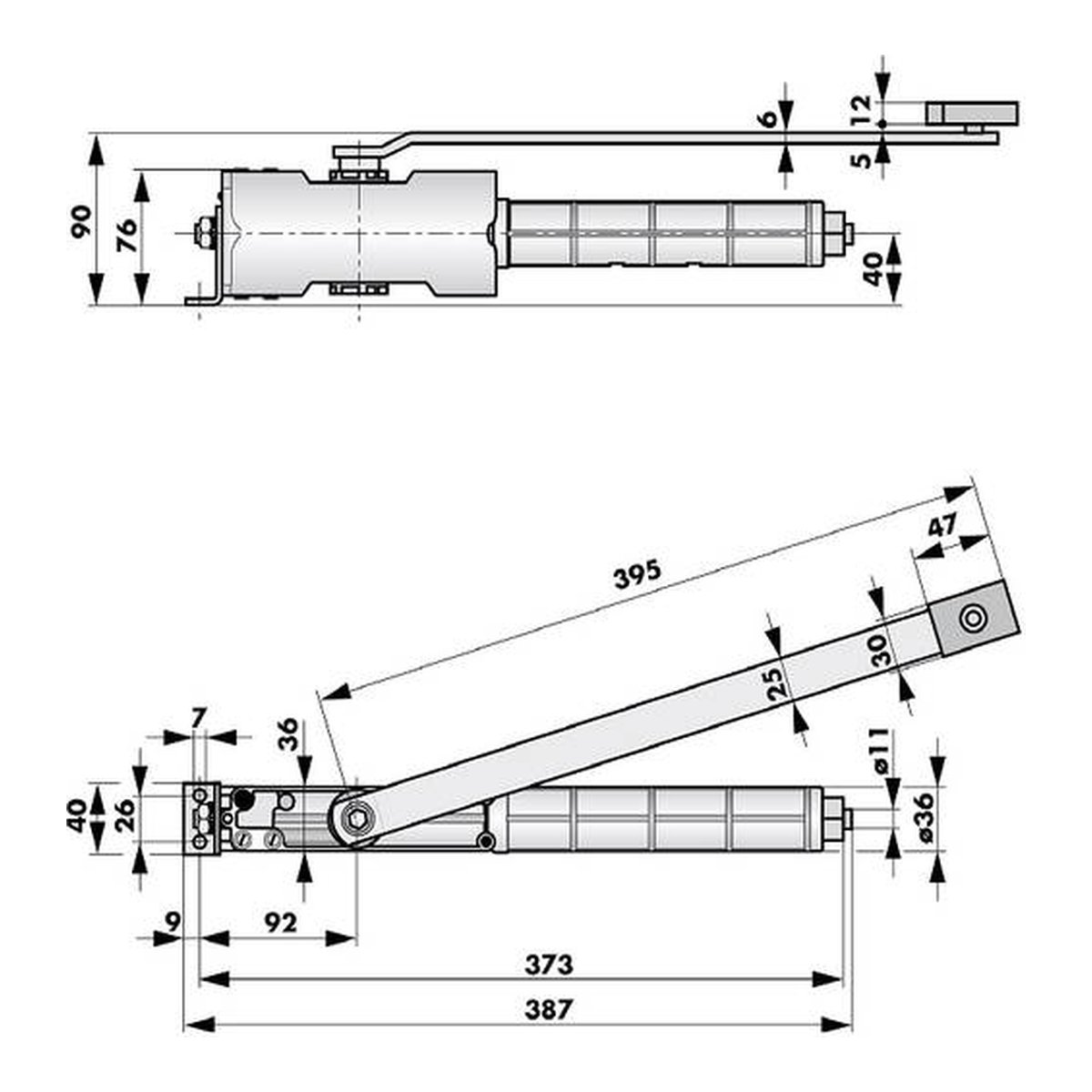

| Gesamtlänge Schließer | 387 mm |
| Hebellänge (Lochabstand) | 395 mm |
| Lieferumfang | Dictator Lifttürschließer Phantom PH 90 mit langem Hebel, Größe 4 |
| Hersteller | DICTATOR Technik GmbH |
Montage
Der Phantom PH 90 wird mit dem Befestigungswinkel in der Tür oder in der Zarge verschraubt. Beim Aufsetzen des Hebels ist darauf zu achten, dass er auch bei geschlossener Tür noch unter einer Vorspannung von etwa 20° steht. So wird die Tür immer sicher geschlossen und bleibt es auch. Schließgeschwindigkeit und Endschlag werden anschließend am Schließer eingestellt.
Häufige Fragen
Kann ich einen alten Phantom durch den Phantom PH 90 ersetzen?
Ja. Der Phantom PH 90 ist das Nachfolgemodell des Phantom und voll gegen die alte Ausführung austauschbar. Der Hebel der alten Ausführung passt allerdings nicht, deshalb liefert DICTATOR den PH 90 immer mit Hebel.
Ist der Phantom PH 90 für linke oder rechte Türen?
Für beide. Der Phantom PH 90 ist für Türen DIN links und DIN rechts geeignet, die Drehrichtung wird durch die Einbaulage der Achse bestimmt. Das erleichtert vor allem den Service.
Für welche Türgrößen ist der Phantom PH 90 ausgelegt?
DICTATOR gibt ihn für Türbreiten von 700 bis 900 mm und Türgewichte bis 60 kg an. Der Öffnungswinkel beträgt maximal 120°.
Was ist beim Aufsetzen des Hebels zu beachten?
Der Hebel muss auch bei geschlossener Tür noch unter einer Vorspannung von etwa 20° stehen. Nur dann wird die Tür immer sicher geschlossen und bleibt geschlossen.
