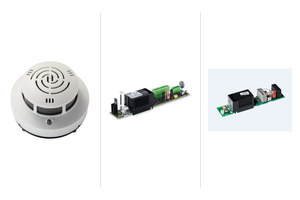

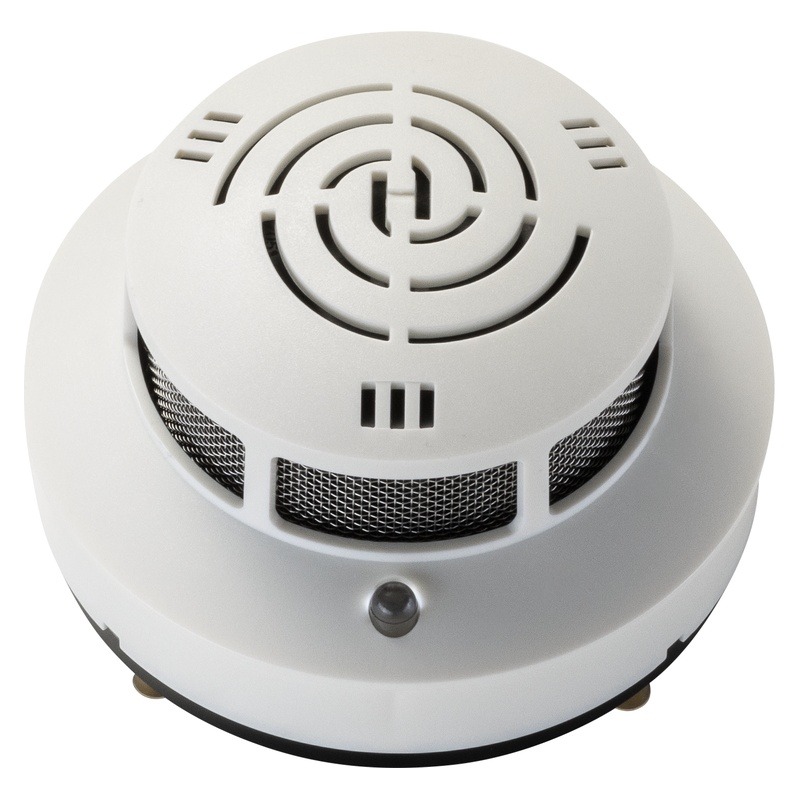

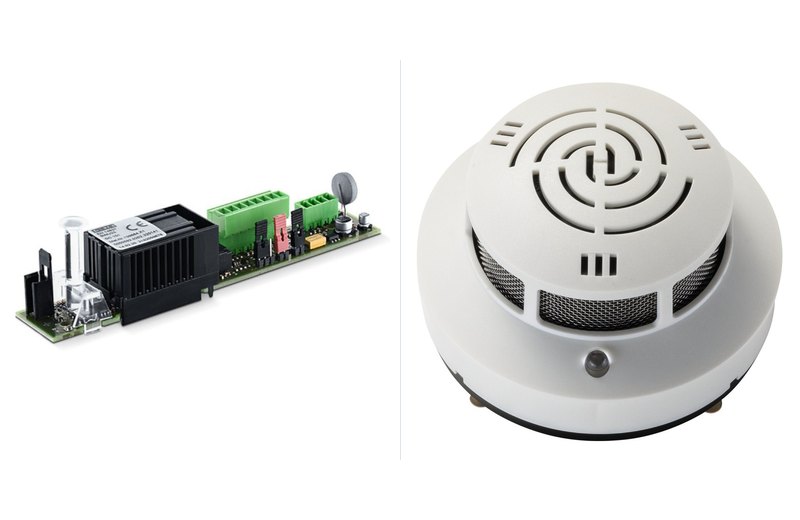

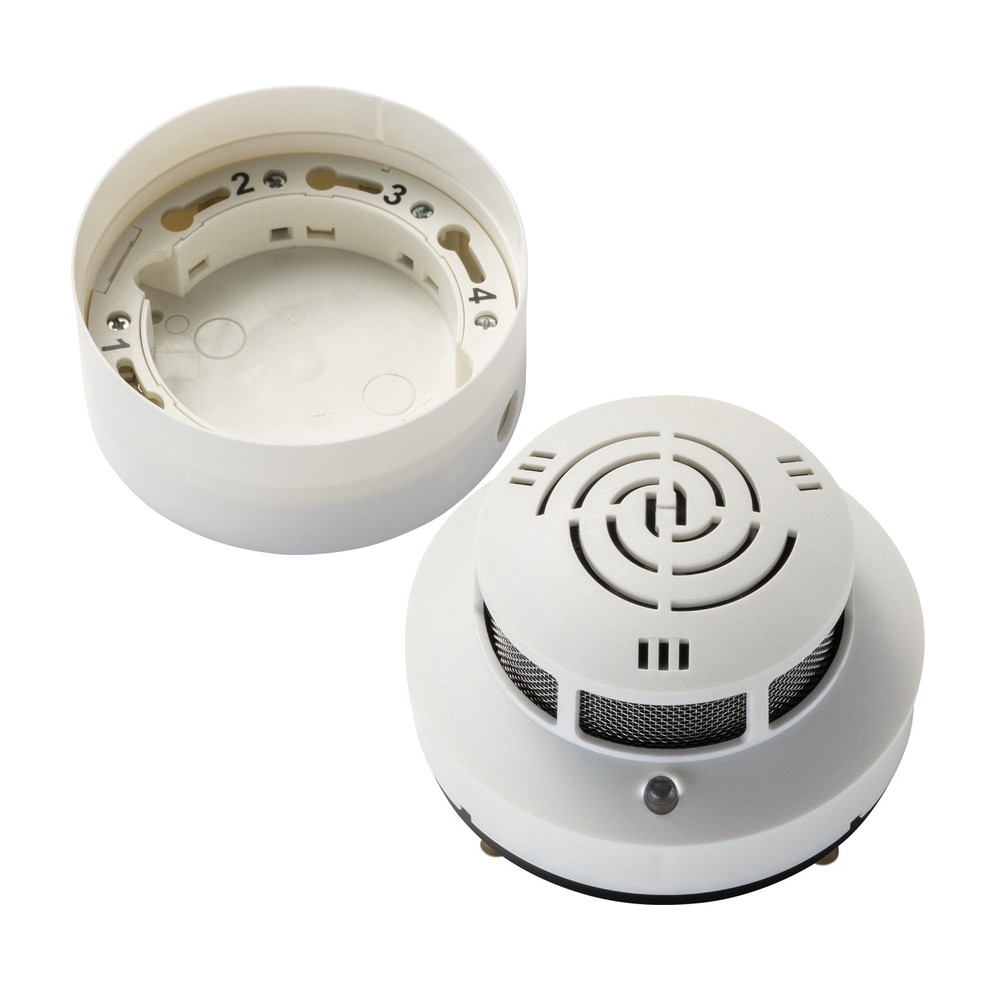

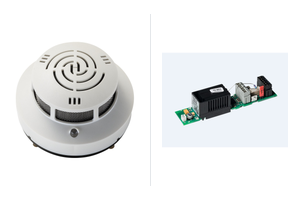

Hekatron ORS 142 Optischer Rauchschalter Der Hekatron ORS 142 ist ein optischer Rauchschalter nach EN 54-7 für Feststellanlagen an Brand- und Rauchschutzabschlüssen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung und steuert über einen potentialfreien Öffner die Feststellanlagen-Zentrale an. Eingesetzt wird er in öffentlichen Gebäuden, Industrie und Gewerbe. Optischer Rauchschalter nach EN 54-7, Streulichtprinzip, potentialfreier Öffner Artikel 5000552.0301: Leitungsüberwachung nach DIN EN 14637 bereits integriert, Aktivierung über den Magneten im Sockel Verschmutzungskompensation für die 2- bis 3-fache Lebensdauer, Multi-Betriebszustandsanzeige grün, gelb, rot Revisionsanzeige nach DIN 14677, Austausch nach 8 Jahren Sockel separat: 143 A / 143 AF / 143 W / 143 UH, je nach Montagesituation Zugelassen für 20 Fremdsysteme, unter anderem dormakaba, GEZE, Dictator, ECO Schulte, Record Optischer Rauchschalter ORS 142 Der ORS 142 arbeitet nach dem Streulichtprinzip: Lichtsender und Lichtempfänger sitzen in der Messkammer so zueinander, dass nur an Schwebeteilchen gestreutes Licht den Empfänger erreicht und den Alarm auslöst. Zusätzlich schaltet ein Thermoelement bei über 70 °C. Die Auswerteelektronik überwacht den Rauchmessteil laufend auf leichte Verschmutzung, starke Verschmutzung und Störung. Die Verschmutzungskompensation hält den Abstand zwischen Grundsignal und Alarmschwelle konstant und führt laut Hersteller zur 2- bis 3-fachen Lebensdauer. Der Relaiskontakt öffnet bei Alarm, Störung und Spannungsausfall. Made in Germany, zugelassen von −30 bis +60 °C. Welche ORS-142-Ausführung brauchen Sie? Entscheidend ist die Zulassungsgrundlage Ihrer Anlage. Die Nummer steht auf dem Typenschild. AusführungFür welche AnlageMontage ORS 142 (dieser Artikel)Bauartgenehmigung Z-6.500, neu und AustauschDecke oder Sturz, Sockel 143 ORS 142 AT RetroFitälterer Zulassungsbescheid Z-6.5, AustauschDecke oder Sturz, Sockel 143 ORS 142 W ErsatzrauchschalterErsatzkopf für die RSZ KompaktModulbauweise, Wand ORS 142 W ATälterer Zulassungsbescheid Z-6.5, WandausführungModulbauweise, Wand TDS 247Thermodifferenzial, staubige BereicheDecke oder Sturz, Sockel 143 Kurz gefasst: Bauartgenehmigung Z-6.500 heißt Standard-ORS-142, älterer Zulassungsbescheid Z-6.5 heißt AT-Ausführung. Der TDS 247 darf an Abschlüssen in Flucht- und Rettungswegen nicht verwendet werden, der ORS 142 schon. LED-Anzeige am ORS 142 richtig lesen Die mehrfarbige LED zeigt den Betriebszustand direkt am Melder. Kapitel 7.1 der Hekatron-Montageanleitung ordnet die Signale so zu: LEDBedeutungWas zu tun ist grünNormalbetriebnichts grün und gelb blinkendleicht verschmutztbei der nächsten Wartung prüfen grün und gelb doppelblinkendstark verschmutzt, Austauschanzeige nach DIN 14677-1Melder tauschen gelbStörung, zum Beispiel MesskammerausfallMelder tauschen, Relais offen, Anlage schließt rotAlarm, Rauch erkanntUrsache prüfen, zurückstellen ausspannungslosVersorgung und Verdrahtung prüfen Andere Farbkombinationen sieht der ORS 142 nicht vor. Zeigt ein Melder ein abweichendes Bild, liegt die Ursache an der Zentrale oder der Verdrahtung. Technische Daten EigenschaftWert FunktionsprinzipStreulicht Ansprechschwelle Rauchnach EN 54 Teil 7 Ansprechschwelle Temperatur70 +5 °C Betriebsspannung18 bis 28 V DC Restwelligkeitmax. 200 mVSS Stromaufnahme in Ruhemax. 22 mA Stromaufnahme bei Alarmmax. 11 mA Stromaufnahme bei Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Betriebsumgebungstemperatur−30 bis +60 °C Lagertemperatur−30 bis +60 °C Luftfeuchte, dauernd ohne Betauung10 bis 95 % rF Gewicht82 g AbmessungenØ 80 mm, Höhe 33 mm Farbeweiß, ähnlich RAL 9010 StandzeitAustausch nach 8 Jahren gemäß DIN 14677 Hekatron Bestell-Nr.5000552.0301 Quelle: Hekatron Produktinformation 7050712-03_DE, 27.04.2022. Leistungsmerkmale Verschmutzungskompensation für die 2- bis 3-fache Standzeit Messkammerüberwachung meldet den Ausfall des Messteils selbsttätig als Störung Multi-Betriebszustandsanzeige grün, gelb, rot für die Sichtdiagnose ohne Messgerät Revisionsanzeige nach DIN 14677-1 für den Austausch nach 8 Jahren RS-Bus-Anschluss für die Zustandsfernabfrage Integrierte Leitungsüberwachung nach DIN EN 14637, aktiviert über den Sockelmagneten Temperaturbereich bis −30 °C, geprüft für den Dauereinsatz Staubschutzkappe im Lieferumfang Welcher Sockel passt zum ORS 142? Der ORS 142 sitzt immer in einem Sockel der Reihe 143, der separat bestellt wird. SockelMontageBereichHekatron-Nr. Sockel 143 AAufputz Decke oder Sturztrockene Räume5000350 Sockel 143 AFAufputz Decke oder SturzFeuchträume5000356 Sockel 143 WAufputz Wandtrockene Räume5000513 Sockel 143 UHEinbaumontage Decke, Unterputz und Hohldecketrockene Räume5000359 Konsole 143-SSturzmontageAbstand zur Decke3510232 Konsole 143 KKragarm, WandmontageDeckenhöhen über 5 m3510233 Der Magnet für die Leitungsüberwachung liegt jedem Sockel bei, Ersatz im Magnetset VE10. Alle Sockel der Reihe 143 nehmen auch den TDS 247 auf. Melder plus Sockel 143 A: ORS 142 Set. Anschluss und Leitungsüberwachung Angeschlossen wird über die Sockelklemmen. Klemme 4 und 5 führen den Relaiskontakt, Klemme 5 trägt zugleich den Magnethalter. Empfohlener Leitungsdurchmesser 0,6 bis 0,8 mm, bei starken Störgrößen abgeschirmt. Leitungsüberwachung: Ab Artikelnummer 5000552.0301 ist das Abschlussmodul integriert, ein separater Abschlusswiderstand entfällt. Aktiviert wird es über den Magneten im Sockel des letzten Melders im Stich. Ausgewertet von FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt, nicht mit den älteren Netzteilen NAG 03 und NG 519. Für TDS 247 und ORS 142 W zusätzlich das Abschlussmodul AM 142. Wichtig: Induktive Lasten wie Türhaftmagnete brauchen eine Funkenlöschung, Hekatron-Magnete haben sie integriert. Der Grenzwert von 30 V DC und 1 A darf auch kurzzeitig nicht überschritten werden. Verdrahtungspläne siehe Downloads. Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert plus 2 extern1 Tür, Sturzrauchschalter integriert FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standardzentrale, am häufigsten verwendet FSZ Pro20 bis 24hohe Anforderungen, Anbindung an die BMZ Freigegebene Fremdsysteme Der ORS 142 ist nicht auf Hekatron-Zentralen festgelegt. Hekatron führt ihn in den Zulassungen von: abs, Assa Abloy, C-Tec, Dictator, DMW Schwarze, dormakaba, ECO Schulte, Effertz, Entrematic, GEZE, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz, Stöbich. Maßgeblich bleibt der Zulassungsbescheid Ihrer Anlage: steht der ORS 142 dort als zulässiges Bauteil, ist der Tausch ohne neue Abnahme möglich. Einsetzbar an Drehflügeltüren, Schiebetüren, Toren, Förderanlagen und Feuerschutzvorhängen. Meldertausch nach 8 Jahren DIN 14677 Teil 1 und 2 gibt die Tauschzyklen vor: der ORS 142 wird alle 8 Jahre getauscht. Die Fälligkeit zeigt der Melder selbst an, grün und gelb im Doppelblinken. Sockel bleiben, nur der Kopf wird getauscht. Der ORS 142 ist sockelkompatibel zu Vorgängermodellen wie dem ORS 132, vorhandene Sockel und Verkabelung bleiben erhalten. Für schwer erreichbare Melder: Meldertauschgerät UDR 132/142, Pflückerstangen UTP 6 1,7 m und UTP 7 2,2 m, verlängerbar mit UTP 5. Danach folgt die Funktionsprüfung mit dem Prüfaerosol 918/5, dokumentiert mit dem IW-Set RS. Nach der Abnahme kommt das Abnahmeschild FSA an den Abschluss. Zubehör und Wartung Magnetset Leitungsüberwachung VE10, Ersatzmagnete für die Leitungsüberwachung im Sockel Abschlussmodul AM 142, für TDS 247 und ORS 142 W Prüfaerosol 918/5, Funktionsprüfung nach DIN 14677 Prüfgerät FDT 533 IW-Set RS Inbetriebnahme- und Wartungsset Meldertauschgerät UDR 132/142 für schwer erreichbare Melder HAT 02 Handauslösetaster, externe Handauslösung Abnahmeschild FSA und Hinweisschild Downloads zum ORS 142 Originaldokumente von Hekatron: Produktinformation ORS 142 (PDF) Montageanleitung ORS 142 (PDF) Montageanleitung ORS 142 AT (PDF) Montageanleitung ORS 142 W (PDF) Häufige Fragen zum ORS 142 Welcher Sockel passt zum ORS 142?143 A für trockene Decken- oder Sturzmontage, 143 AF für Feuchträume, 143 W für die Wand, 143 UH für Unterputz und Hohldecke. Bei Abstand zur Decke die Konsole 143-S, ab 5 m Deckenhöhe die Kragarmkonsole 143 K. Der Sockel ist separat zu bestellen. Was ist der Unterschied zwischen ORS 142 und ORS 142 AT?Nicht die Rauchdetektion, sondern die Zulassungsgrundlage Ihrer Anlage. Bauartgenehmigung Z-6.500 heißt Standard-ORS-142, älterer Zulassungsbescheid Z-6.5 heißt AT. Die Nummer steht auf dem Typenschild. Mein ORS 142 blinkt, was bedeutet das?Grün ist Normalbetrieb. Grün mit gelbem Blinken meldet leichte Verschmutzung, grün mit gelbem Doppelblinken starke Verschmutzung und den fälligen Austausch nach DIN 14677-1. Dauerhaft gelb ist Störung, rot ist Alarm, dunkel heißt spannungslos. Wann muss der ORS 142 getauscht werden?Nach 8 Jahren, so gibt es DIN 14677 vor. Der Melder zeigt die Fälligkeit über die Revisionsanzeige selbst an. Sockel und Verkabelung bleiben erhalten. Passt der ORS 142 in vorhandene Sockel des Vorgängers?Ja, er ist sockelkompatibel zu Vorgängermodellen wie dem ORS 132. Vorhandene Sockel und das vorhandene Leitungsnetz können weiter verwendet werden. Funktioniert der ORS 142 an einer GEZE- oder dormakaba-Anlage?Ja. Hekatron führt ihn in den Zulassungen von 20 Fremdherstellern, darunter GEZE, dormakaba, Dictator, ECO Schulte und Record. Maßgeblich bleibt der Zulassungsbescheid Ihrer Anlage. Wie wird die Leitungsüberwachung aktiviert?Ab Artikelnummer 5000552.0301 steckt das Abschlussmodul im Schalter. Aktiviert wird es durch den Magneten auf Klemme 5 im Sockel des letzten Melders im Stich. Ausgewertet von FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt, nicht von NAG 03 oder NG 519. Was leistet die Verschmutzungskompensation?Sie hält den Abstand zwischen Grundsignal und Alarmschwelle konstant. Laut Hekatron führt das zur 2- bis 3-fachen Lebensdauer bei hoher Täuschungsalarmsicherheit. Darf der ORS 142 in Flucht- und Rettungswegen eingesetzt werden?Ja. Anders als der Thermodifferenzialschalter TDS 247, der dort nicht verwendet werden darf, ist der ORS 142 einsetzbar. Womit wird der ORS 142 geprüft?Mit dem Hekatron Prüfaerosol 918/5. Die Prüfung gehört zur Wartung nach DIN 14677, dokumentiert mit dem IW-Set RS, Artikel 7001949. Lieferumfang 1 Stück Hekatron ORS 142 Optischer Rauchschalter mit Staubschutzkappe 1 Montageanleitung Der Montagesockel der Reihe 143 ist nicht enthalten. Ratgeber zum Thema Im Feststellanlagen Ratgeber 2026 finden Sie Normen, Auswahlhilfen und die komplette Wartungssystematik nach DIN 14677. Passende Produkte Hekatron Feststellanlagen Alle Feststellanlagen Rauchmelder

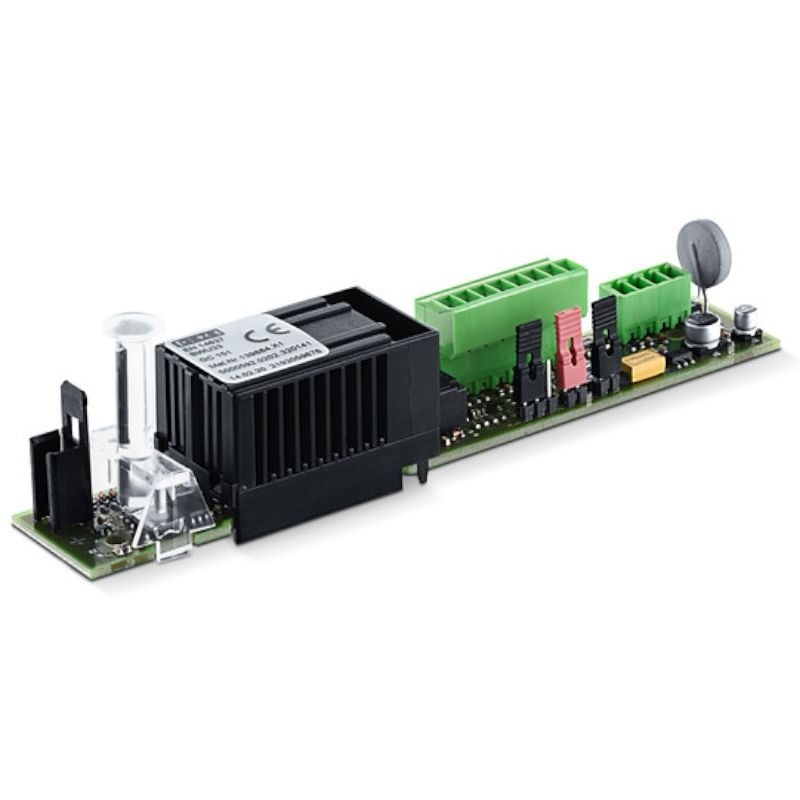

GEZE Raucherkennungsteil GC 151 für RSZ 6 Sturzrauchschalter mit integrierter Steuerlogik — das Kernstück der GEZE Feststellanlage FA GC 150. Wird in die RSZ 6 eingeclipst oder direkt in die R-Gleitschiene eingebaut. Das Raucherkennungsteil GEZE RSZ 6 ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. Optischer Rauchmelder mit Auslösevorrichtung und Steuerlogik in einem Bauteil Clipst direkt in das RSZ 6-Gehäuse oder in eine R-Gleitschiene Drei Klemmenleisten für Feststellvorrichtung, Deckenmelder, Handtaster Tauschintervall 8 Jahre nach DIN 14677 Ersatzteil / Neubestückung für bestehende FA GC 150-Anlagen Das Herzstück der Feststellanlage RSZ 6 Der GC 151 ist das zentrale Bauteil einer GEZE Feststellanlage FA GC 150: Er erkennt Rauch und steuert den Schließvorgang. Anders als ein reiner Deckenrauchmelder (GC 152) bringt er zusätzlich die komplette Steuerlogik mit — Anschlüsse für die Feststellvorrichtung, optional Deckenrauchmelder, Handtaster und das Funkmodul GC 171. Der GC 151 sitzt typischerweise über der Tür im RSZ-Gehäuse oder direkt in der R-Gleitschiene — im Sturzbereich, wo aufsteigender Rauch zuerst ankommt. Nach DIN 14677 muss der Rauchmelder alle 8 Jahre getauscht werden; das Herstelldatum steht auf dem Typenschild. Technische Daten GEZE RSZ 6 Typoptischer Rauchmelder + Steuerlogik EinbauortRSZ 6-Gehäuse oder R-Gleitschiene, waagerecht am Sturz Anschluss3 Klemmenleisten (KL1 Feststellung, KL2 Zusatzmelder/Taster, KL3 Funk) Betriebsspannung24 V DC (aus RSZ) Tauschintervall8 Jahre (DIN 14677) KompatibilitätGEZE FA GC 150, RSZ 6, R-Gleitschienen ZulassungDIBt, EN 54-7 Einbau & Wartung Altes Raucherkennungsteil aus RSZ 6 oder R-Gleitschiene entnehmen (nach Spannungsfreischaltung). Neuen GC 151 einclipsen, Klemmenleisten gemäß Vorlage verdrahten. Funktionstest: Alarm auslösen (Prüfaerosol), Feststellung muss abfallen. Eintrag ins Prüfbuch nach DIN 14677 — inkl. Herstelldatum und Einbaudatum. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung). Häufige Fragen Unterschied GC 151 vs. GC 152?GC 151: Sturzrauchschalter mit Steuerlogik (Kern der Anlage). GC 152: reiner Deckenrauchmelder zur Erweiterung in Flurbereichen. Kann ich den GC 151 auch in RSZ 7 verwenden?Nein — die RSZ 7 bringt ihre Steuerlogik bereits mit. Für RSZ 7 sind nur zusätzliche Deckenmelder (GC 152) oder Funkmelder (GC 172) erweiterbar. Warum alle 8 Jahre tauschen?Die optische Kammer verschmutzt und die Alarmschwellennachführung arbeitet nicht mehr zuverlässig. DIN 14677 schreibt den Tausch vor. Muss nach dem Tausch neu abgenommen werden?Nein, der reine Tausch des Raucherkennungsteils ist keine neue Abnahme. Die jährliche Fachprüfung muss jedoch dokumentieren, dass der Austausch erfolgt ist. Welche Normen erfüllen GEZE-Komponenten?GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. GEZE Feststellanlagen-Komponenten im Überblick Welche Komponenten gehören zur GEZE Feststellanlage FA GC 150? MK-Beschläge führt das komplette System: KomponenteArt.-Nr.Funktion GC 151 Raucherkennungsteil103555Sturzrauchschalter + Steuerlogik für RSZ 6 (dieses Produkt) GC 152 Rauchmelder139850Decken-Zusatzrauchmelder (24V kabelgebunden) GC 172 Funkrauchmelder195522Batteriebetrieben, Funk via GC 171 RSZ 7 Rauchschalterzentrale181025Zentrale mit Teleskopfunktion (Nachfolger RSZ 6) Netzteil RSZ 685392MStromversorgung 230V→24V für RSZ 6 E-Feststellung RSZ 6115783Elektromechanische Feststelleinheit mit Microschalter Funkmodul GC 171163051Empfänger für Funkrauchmelder / Funk-Erweiterung Funkeingabemodul GC 175163068Funk-Handtaster für Feststellanlagen Wireless KIT GC 170163692Komplett-Set: GC 171 + 2× Funkrauchmelder Lieferumfang 1 Stück Raucherkennungsteil GEZE RSZ 6 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

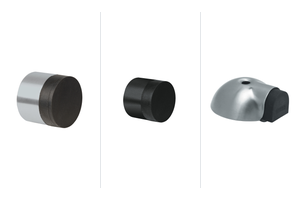

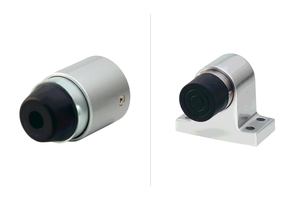

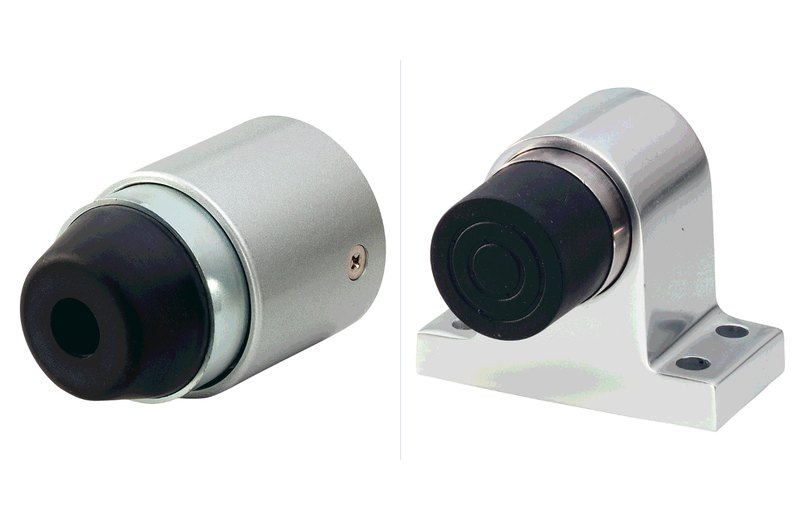

Artitec 01992 Türpuffer – Wandmontage rund Runder Wandtürpuffer 01992 aus Edelstahl matt. Schlichtes, zeitloses Design für Innentüren. Hersteller: ArtitecMaterial: Edelstahl V2A (AISI 304)Oberfläche: Edelstahl mattAbmessungen: Ø 30 mm, Höhe 26 mm Technische Daten HerstellerArtitecModell01992MaterialEdelstahl V2A (AISI 304)OberflächeEdelstahl mattAbmessungenØ 30 mm, Höhe 26 mmMontageWandmontage Lieferumfang 1× Artitec 01992 WandtürpufferBefestigungsmaterial Häufige Fragen Hält der Wandtürpuffer auch in einer Trockenbauwand?In Gipskartonwand sollten Sie Hohlraumdübel (z. B. Metallspreizdübel oder Toggle) einsetzen, idealerweise mit zusätzlicher Holzunterkonstruktion. In Massivwand reichen Standard-Dübel.In welcher Höhe wird der Türpuffer montiert?Üblich ist die Höhe der Türklinke — so trifft der Drücker mittig auf den Puffer und die Energie wird gleichmäßig aufgenommen. Markieren Sie die Position mit geöffneter Tür.Schützt der Puffer die Türklinke?Ja. Der Wandtürpuffer fängt den Drücker bzw. Türklinke ab, bevor diese gegen die Wand schlägt. Das verhindert Macken in der Wand und schont die Mechanik der Türklinke. Ratgeber zum Thema Im Türstopper Ratgeber 2026 finden Sie eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

Artitec 01992 Türpuffer Wandmontage Black Runder Wandtürpuffer 01992 in der schwarzen Black-Ausführung. Edelstahl pulverbeschichtet mit feiner Struktur. Hersteller: ArtitecMaterial: Edelstahl V2A (AISI 304)Oberfläche: Schwarz pulverbeschichtet mit StrukturAbmessungen: Ø 30 mm, Höhe 26 mm Technische Daten HerstellerArtitecModell01992.BLMaterialEdelstahl V2A (AISI 304)OberflächeSchwarz pulverbeschichtet mit StrukturAbmessungenØ 30 mm, Höhe 26 mmMontageWandmontage Lieferumfang 1× Artitec 01992 Wandtürpuffer BlackBefestigungsmaterial Häufige Fragen Hält der Wandtürpuffer auch in einer Trockenbauwand?In Gipskartonwand sollten Sie Hohlraumdübel (z. B. Metallspreizdübel oder Toggle) einsetzen, idealerweise mit zusätzlicher Holzunterkonstruktion. In Massivwand reichen Standard-Dübel.In welcher Höhe wird der Türpuffer montiert?Üblich ist die Höhe der Türklinke — so trifft der Drücker mittig auf den Puffer und die Energie wird gleichmäßig aufgenommen. Markieren Sie die Position mit geöffneter Tür.Schützt der Puffer die Türklinke?Ja. Der Wandtürpuffer fängt den Drücker bzw. Türklinke ab, bevor diese gegen die Wand schlägt. Das verhindert Macken in der Wand und schont die Mechanik der Türklinke. Ratgeber zum Thema Im Türstopper Ratgeber 2026 finden Sie eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

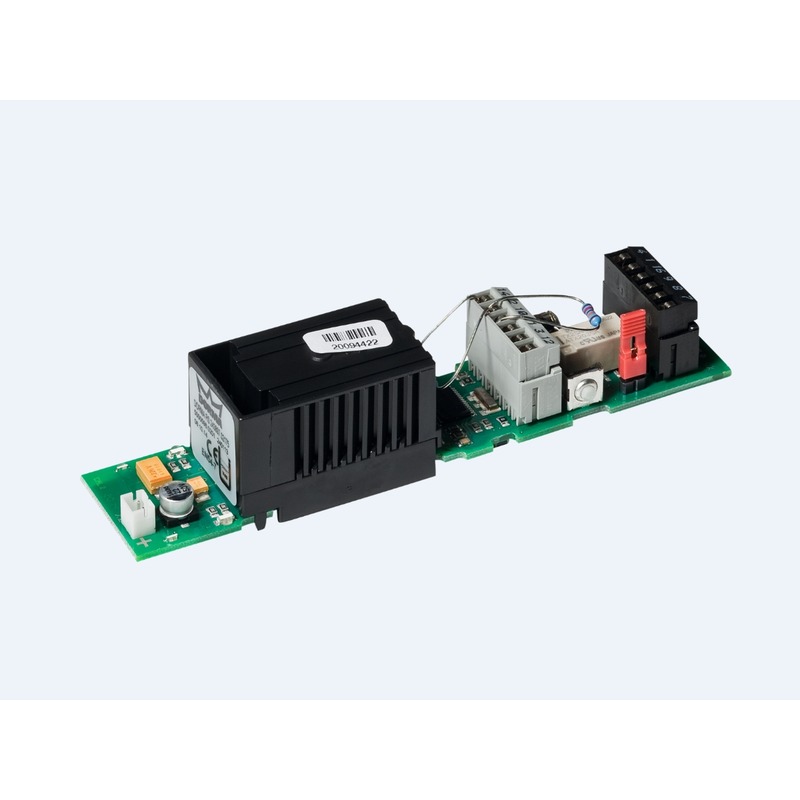

Dorma Rauchschalterplatine G-EMR — Einzel-Ersatz für RMZ und G-EMR AnlagenOriginal Austausch-Rauchmeldeeinheit (Platine + Messkammer)Universelle Ersatzplatine für RMZ, G-EMR 120°/140°, G-SR-EMRAktuelle Generation: 43 kΩ AbschlusswiderstandPflichtaustausch nach 8 Jahren (DIN 14677)Optisches Streulichtverfahren nach EN 54-7ProduktbeschreibungDie Dorma Rauchschalterplatine G-EMR ist das zentrale Verschleißteil aller Dorma Feststellanlagen-Gehäuse. Sie wertet Brandkenngrößen nach dem optischen Streulichtprinzip aus (EN 54-7) und steuert das sichere Schließen von Brandschutztüren im Alarmfall. Universell einsetzbar in RMZ (Sturzmontage), G-EMR 120°/140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler).Vorteile auf einen BlickUniversal-Ersatzteil — Eine Platine — drei AnlagentypenWirtschaftlich — Nur die Detektionseinheit wird getauscht (nicht das gesamte Gehäuse)Aktuelle Generation — 43 kΩ Abschlusswiderstand (ersetzt 121 kΩ Vorgänger)Integrierte Diagnose — 2 LEDs für Betriebsstatus und Wartungsbedarf4 DIP-Schalter — Konfiguration für Reset, Topologie, Zusatzmelder, HandtasterFail-Safe — Ruhestromprinzip — sichere Türschließung bei StromausfallTechnische DatenFunktionsprinzipOptisches Streulichtverfahren nach EN 54-7Betriebsspannung24 V DC (intern versorgt)Ausgangsleistungmax. 9,8 WAbschlusswiderstand43 kΩ (aktuell)SchutzartIP30Betriebstemperatur-20 °C bis +40 °CNutzungsdauer8 Jahre (DIN 14677)DIP-Schalter4 StückKompatibelRMZ, G-EMR 120°/140°, G-SR-EMRLED-DiagnoseLEDZustandBedeutungLED 1 (Betrieb)Grün dauerhaftNormalbetrieb — System OKLED 1Rot dauerhaftAlarm ausgelöstLED 1Grün blinkendWartezustand — manueller Reset erforderlichLED 2 (Service)Gelb blinkendWartung fällig oder WiderstandsfehlerLED 2Gelb dauerhaftAustauschfrist nach DIN 14677 erreichtDIP-Schalter KonfigurationDIPFunktionOFF (Standard)ON1Reset-VerhaltenAutomatischManuell (TS 99 FL Fluchtweg)2Topologie1 Stichleitung2 Stichleitung (Stern)3DeckenmelderOhneMit (Sturzabstand >1 m)4HandtasterOhneMit (EM 500, Freilauf)Normen & ZulassungenDIBt Z-6.500-2372 — BauartgenehmigungDIN EN 54-7 — Optischer RauchmelderDIN 14677 — Instandhaltung FeststellanlagenDIN EN 14637 — Feststellanlagen DrehflügeltürenCE-KonformitätAustauschanleitungSpannung trennen — 230-V-Zuleitung freischaltenVerkleidung entfernenDIP-Schalter dokumentieren — Einstellungen der alten Platine notierenAlte Platine aus den Halteklammern lösenNeue Platine einklicken, Steckverbindungen herstellenDIP-Schalter identisch übertragenSpannung wieder einschalten, Reset-Taster betätigenFunktionsprüfung mit Prüfgas (z.B. Hekatron 918/5)Häufige FragenWarum blinkt die gelbe LED nach Einbau?Wahrscheinlich falscher Abschlusswiderstand. Die aktuelle Generation arbeitet mit 43 kΩ. Wenn in den externen Handauslösetastern oder Deckenrauchmeldern noch 121 kΩ verbaut sind, erkennt die Anlage dies als Leitungsfehler — Widerstände bei Bedarf tauschen.In welchen Gehäusen kann die Platine eingesetzt werden?In allen Dorma Feststellanlagen-Gehäusen im Contur Design: RMZ (Sturzmontage), G-EMR 120° und 140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler zweiflügelig).Was passiert bei Stromausfall?Ruhestromprinzip — bei Stromausfall werden die Feststellvorrichtungen stromlos geschaltet, die Türen schließen sicher durch die Türschließer-Kraft (Fail-Safe).Wann sind zusätzliche Deckenmelder notwendig?Wenn der Abstand zwischen Sturzunterkante und Decke über 1 m beträgt — auch einseitig. DIP-Schalter 3 dann auf ON setzen und 2 RM-N installieren.Reicht die Einzelplatine oder soll ich das 10er-Pack nehmen?Bei einer Anlage genügt die Einzelplatine. Bei Wartung mehrerer Anlagen oder Großobjekt-Verwaltung ist das 10er-Pack (Art. 64670000) wirtschaftlicher und enthält Prüfbuch + Unterlagen. Lieferumfang 1 Stück Dorma Rauchschalterplatine G-EMR 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Verwandte ProdukteSiehe auch: Rauchschalterplatine G-EMR — 10er Pack mit Prüfbuch (Art.-Nr. 64670000)

Artitec 01999 Türpuffer Schildkröte – Bodenmontage Bodentürpuffer in der charakteristischen Schildkröten-Form. Massiver Edelstahl V2A — flach und stabil, ideal für stark frequentierte Türen. Hersteller: ArtitecMaterial: Edelstahl V2A (AISI 304)Oberfläche: Edelstahl mattAbmessungen: 57,2 × 63 mm, Höhe 23,5 mm Technische Daten HerstellerArtitecModell01999MaterialEdelstahl V2A (AISI 304)OberflächeEdelstahl mattAbmessungen57,2 × 63 mm, Höhe 23,5 mmMontageBodenmontage Lieferumfang 1× Artitec 01999 Türpuffer Schildkröte Häufige Fragen Lässt sich der Bodentürpuffer auch in Fliesen oder Estrich montieren?Ja. In Fliesen mit Diamantbohrer auf Bohrmarke vorbohren, im Estrich oder Beton mit Schlagbohrer und Dübel. Das benötigte Befestigungsmaterial liegt bei den Black-Modellen bei; bei Edelstahl-Modellen ist passendes Material je nach Untergrund zu wählen.Welcher Abstand vom Türblatt ist sinnvoll?Üblich sind 5–10 mm Abstand zwischen Tür und Puffer in der Endstellung, damit die Tür nicht klemmt und der Puffer den Anschlag sauber aufnimmt. Markieren Sie die Bohrposition mit geöffneter Tür.Wie pflege ich die Edelstahl-Oberfläche?Edelstahl V2A ist weitgehend wartungsfrei. Reinigung mit weichem Tuch und milder Seifenlauge. Bei den Black-Modellen die Pulverbeschichtung nur trocken oder feucht abwischen — keine Scheuermittel. Ratgeber zum Thema Im Türstopper Ratgeber 2026 finden Sie eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

Artitec 02004 Bodentürpuffer Black Bodentürpuffer 02004 in der schwarzen Black-Ausführung. Edelstahl pulverbeschichtet mit Strukturoberfläche — fügt sich dezent in dunkle Böden ein. Hersteller: ArtitecMaterial: Edelstahl V2A (AISI 304)Oberfläche: Schwarz pulverbeschichtet mit StrukturAbmessungen: Ø 30 mm, Höhe 40 mm Technische Daten HerstellerArtitecModell02004.BLMaterialEdelstahl V2A (AISI 304)OberflächeSchwarz pulverbeschichtet mit StrukturAbmessungenØ 30 mm, Höhe 40 mmMontageBodenmontage Lieferumfang 1× Artitec 02004 Bodentürpuffer BlackBefestigungsmaterial Häufige Fragen Lässt sich der Bodentürpuffer auch in Fliesen oder Estrich montieren?Ja. In Fliesen mit Diamantbohrer auf Bohrmarke vorbohren, im Estrich oder Beton mit Schlagbohrer und Dübel. Das benötigte Befestigungsmaterial liegt bei den Black-Modellen bei; bei Edelstahl-Modellen ist passendes Material je nach Untergrund zu wählen.Welcher Abstand vom Türblatt ist sinnvoll?Üblich sind 5–10 mm Abstand zwischen Tür und Puffer in der Endstellung, damit die Tür nicht klemmt und der Puffer den Anschlag sauber aufnimmt. Markieren Sie die Bohrposition mit geöffneter Tür.Wie pflege ich die Edelstahl-Oberfläche?Edelstahl V2A ist weitgehend wartungsfrei. Reinigung mit weichem Tuch und milder Seifenlauge. Bei den Black-Modellen die Pulverbeschichtung nur trocken oder feucht abwischen — keine Scheuermittel. Ratgeber zum Thema Im Türstopper Ratgeber 2026 finden Sie eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

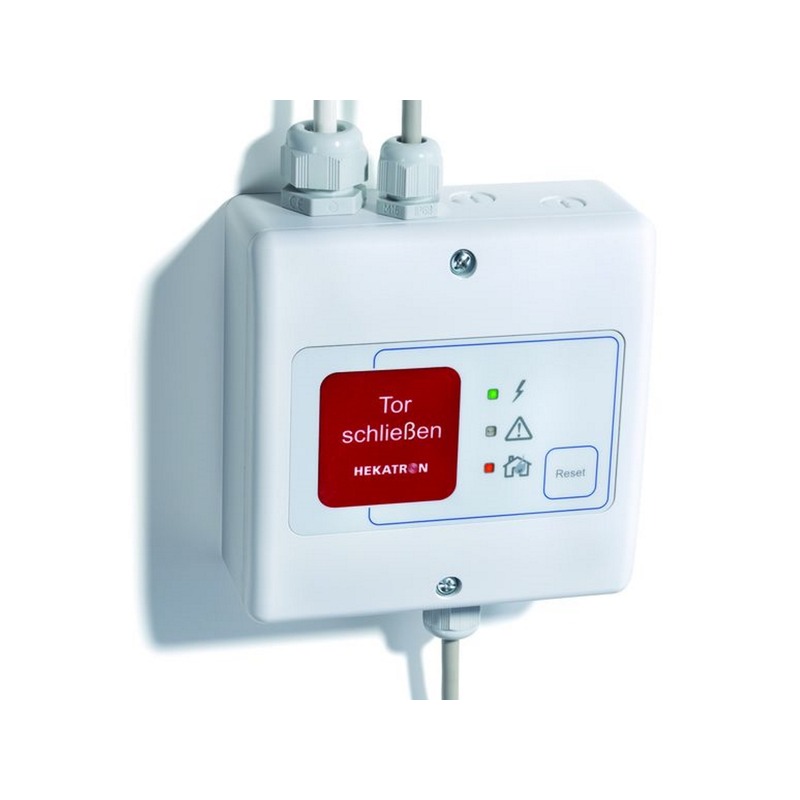

FSZ Basis Feststellanlagen-Zentrale Das FSZ Basis Feststellanlagen-Zentrale ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Standard-Feststellanlagen-Zentrale – die meistverwendete Hekatron-Zentrale Stromversorgung, Steuerung, integrierter Handauslösetaster (50×50 mm), Alarmspeicher und Resettaster in einem Bis zu 12 Melder, 1-Stich oder 2-Stich-Betrieb (DIP) 400 mA Ausgangsstrom, 1 Relaisausgang, IP 30/65 (mit Kabelverschraubung) Made in Germany, EN 14637, DIBt Z-6.500-2427 Hekatron FSZ Basis – die Standard-Zentrale Die FSZ Basis ist die meistverwendete Feststellanlagenzentrale von Hekatron. In einem 146×146 mm-Gehäuse stecken alle Bauteile, die für eine konforme Feststellanlage gebraucht werden: primärgetaktetes Schaltnetzteil mit 24 V DC und 400 mA Ausgang, Steuerlogik, ein integrierter Handauslösetaster (50×50 mm mit Einschubstreifen „Tür/Tor schließen"), Alarmspeicher, Resettaster und ein potentialfreier Wechslerelais-Ausgang. Die Zentrale steuert bis zu 12 Brandmelder (ORS 142, TDS 247) und einen Türhaftmagneten – wahlweise im 1-Stich oder 2-Stich-Betrieb mit Leitungsüberwachung nach EN 14637. Bei Netzausfall fällt der Magnet stromlos, die Tür schließt durch den Türschließer (Fail-Safe). Technische Daten FSZ Basis EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme80 mA Leistungsaufnahme18,4 VA Ausgangsspannung24 V DC Ausgangsstrom400 mA Restwelligkeit200 mVss Relais1 Wechsler, max. 250 V AC oder 30 V DC, max. 5 A SchutzartIP 30 (Rückseite) / IP 65 (mit Kabelverschraubung) SchutzklasseII mit Funktionserdung Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht420 g GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, VdS G 213091, DIBt Z-6.500-2427 Leistungsmerkmale Integrierter Handauslösetaster 50×50 mm – externer HAT optional Integrierter Resettaster 3 DIP-Schalter für Leitungsüberwachung, Stichbetrieb, Alarmspeicher Flexible Kabeleinführung (Rückseite IP 30 oder oben/unten IP 65 mit 3×M16 + 1×M20) 3 Status-LEDs grün (Betrieb), rot (Alarm), orange (Störung) – mit Blinkcodes Montage: Aufputz Wand/Decke, Schaltschrank oder Hutschiene 35 mm (jeweils mit Adapter) Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142 (optisch), TDS 247 (Wärme) Handauslösung externHAT 02 TürhaftmagnetTHM 425 (686 N), THM 413 (490 N), THM 439-Reihe AnkerplatteASS 65 oder AFS 65 (zum THM 425) FunkanbindungORS 155 F Funkset via Funkmodul FM 155 F AbschlussmodulAM 142 (bei aktiver Leitungsüberwachung) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) FSZ Basis vs. FSZ Pro Wenn die Anlage hohe Anforderungen hat (BMZ-Anbindung, Notstromversorgung, Hupe, mehr Melder, 2 Relaisausgänge), führt der Weg zur FSZ Pro. Die FSZ Basis bleibt die richtige Wahl für Standard-Feststellanlagen mit bis zu 12 Meldern. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zur FSZ Basis Brauche ich einen externen Handauslösetaster?Optional. Der HAT ist bereits integriert (50×50 mm). Externe Taster wie der HAT 02 sind nur bei abweichenden Bedienpositionen sinnvoll. Notstrom?Die FSZ Basis hat keine Notstromversorgung. Bei Netzausfall schließt die Tür sicher (Fail-Safe). Wer Notstrom braucht, nimmt die FSZ Pro mit ESM Pro Modul. Wie viele Melder pro Stich?Mit Leitungsüberwachung 12 pro Stich (DIBt). Im 2-Stich-Betrieb 12 pro Stich frei verteilbar. Welche Hutschiene?Standard-DIN-Hutschiene 35 mm – für die Schaltschrankmontage gibt es einen separaten Adapter. Welche LED bedeutet was?Grün = Betrieb. Rot = Alarm (Brand erkannt oder HAT). Orange = Störung mit Blinkcode (Schleifenfehler, Übertemperatur, Überstrom). Lieferumfang 1 Stück FSZ Basis Feststellanlagen-Zentrale 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Artitec 01993 Türstopper mit Kleiderhaken – Wandmontage Schlanker Wandtürpuffer 01993 mit integriertem Kleiderhaken. Zwei Funktionen in einem — schützt die Wand und bietet Ablage hinter der Tür. Hersteller: ArtitecMaterial: Edelstahl V2A (AISI 304)Oberfläche: Edelstahl mattAbmessungen: Ø 18 mm, Länge 91 mm Technische Daten HerstellerArtitecModell01993MaterialEdelstahl V2A (AISI 304)OberflächeEdelstahl mattAbmessungenØ 18 mm, Länge 91 mmMontageWandmontage Lieferumfang 1× Artitec 01993 Türstopper mit KleiderhakenBefestigungsmaterial Häufige Fragen Hält der Wandtürpuffer auch in einer Trockenbauwand?In Gipskartonwand sollten Sie Hohlraumdübel (z. B. Metallspreizdübel oder Toggle) einsetzen, idealerweise mit zusätzlicher Holzunterkonstruktion. In Massivwand reichen Standard-Dübel.In welcher Höhe wird der Türpuffer montiert?Üblich ist die Höhe der Türklinke — so trifft der Drücker mittig auf den Puffer und die Energie wird gleichmäßig aufgenommen. Markieren Sie die Position mit geöffneter Tür.Schützt der Puffer die Türklinke?Ja. Der Wandtürpuffer fängt den Drücker bzw. Türklinke ab, bevor diese gegen die Wand schlägt. Das verhindert Macken in der Wand und schont die Mechanik der Türklinke. Ratgeber zum Thema Im Türstopper Ratgeber 2026 finden Sie eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

KWS 9907 Ersatzpuffer Das KWS 9907 Ersatzpuffer ist ein Original-Bauteil aus dem Sortiment KWS Baubeschläge (Türtechnik). Anwendungsbereich: Hochwertiger Türbau in Privat-, Gewerbe- und öffentlichen Bauten. Original-Zubehör / Verbrauchsmaterial für KWS-Beschläge Direkt vom Hersteller — passgenau Zur Erweiterung, Anpassung oder Reparatur KWS 9907 Ersatzpuffer Zubehörteile aus dem KWS-Programm: Unterlagen zur Höhenanpassung, Pufferkappen, Ersatzpuffer, Steindollen, Rollenkloben und weitere Verbrauchs- und Ergänzungsartikel für KWS-Beschläge. Technische Daten MaterialAluminium oder Edelstahl-Rostfrei je Ausführung VerwendungAnpassung oder Ersatz für KWS-Beschläge Montage Montage nach Standard-KWS-Anleitung. Bei Ersatzteilen: defektes Bauteil entfernen, neues Zubehör einsetzen. Lieferumfang 1 Stück KWS 9907 Ersatzpuffer Schrauben, Dübel und sonstiges Befestigungsmaterial sind nicht im Lieferumfang enthalten und je nach Untergrund auszuwählen. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hochwertiger Türbau in Privat-, Gewerbe- und öffentlichen Bauten. KWS-Baubeschläge sind Original-Türtechnik aus Deutschland (V2A-Edelstahl matt gebürstet oder Aluminium eloxiert) und werden in Wohnungseingangs-, Büro-, Hotel- und Sanitärbereichen eingesetzt. Eingesetzt im Sortiment von MK-Beschlaege als Ergänzung zu Türschließern nach DIN EN 1154 und Türfeststellern – wartungsfreie Komponenten in DIN-Standardmaßen. Häufige Fragen Wofür verwende ich KWS-Zubehör?Erweiterung von Standardbeschlägen (z.B. Höhenanpassung mit Unterlagen), Ersatz von Verschleißteilen (Puffer, Rollenkloben) oder Anpassung an spezielle Bodenaufbauten (Steindollen). Welche Oberflächen-Ausführung soll ich wählen?Für Standardanwendungen reichen lackierte Aluminium-Ausführungen. Bei höheren Anforderungen an Optik und Korrosionsschutz wählen Sie eloxiertes Aluminium oder Vollausführung in Edelstahl-Rostfrei (für hygienisch sensible oder anspruchsvolle Bereiche). Sind Befestigungsmaterialien im Lieferumfang?Schrauben und Dübel sind in der Regel nicht im Lieferumfang enthalten und je nach Untergrund (Beton, Mauerwerk, Holz, Trockenbau) zu wählen. Wo wird KWS produziert und welche Normen werden eingehalten?KWS Baubeschläge werden in Deutschland produziert. Türband-, Türfeststeller- und Türstopper-Komponenten sind in V2A-Edelstahl oder Aluminium-eloxiert verfügbar und entsprechen den DIN-Standardmaßen für Türtechnik. Türschließer-taugliche Komponenten sind nach DIN EN 1154 ausgelegt. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. 📖 Ratgeber zum Thema Sie finden im Türfeststeller Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte KWS Baubeschläge (Türtechnik)KWS TürfeststellerKWS Türstopper
