Dorma Rauchschalterplatine G-EMR
Lieferzeit 1-3 Werktage
Produktinformationen "Dorma Rauchschalterplatine G-EMR"
Dorma Rauchschalterplatine G-EMR für RMZ, G-EMR und TS 99 FLR-K
- Original Dorma Rauchschalterplatine (Rauchmeldeeinheit), dormakaba-Nr. 9900064001300
- Für RMZ, G-EMR, TS 99 FLR-K und TS 97 FLR-K XEA
- Tausch nach DIN 14677 alle 8 Jahre, die gelbe LED 2 zeigt die Frist an
- Abschlusswiderstände für Zusatzmelder und Handauslösetaster: 43 kOhm
- Für mehrere Anlagen: Austausch-Set mit 10 Stück
Was ist die Dorma Rauchschalterplatine?

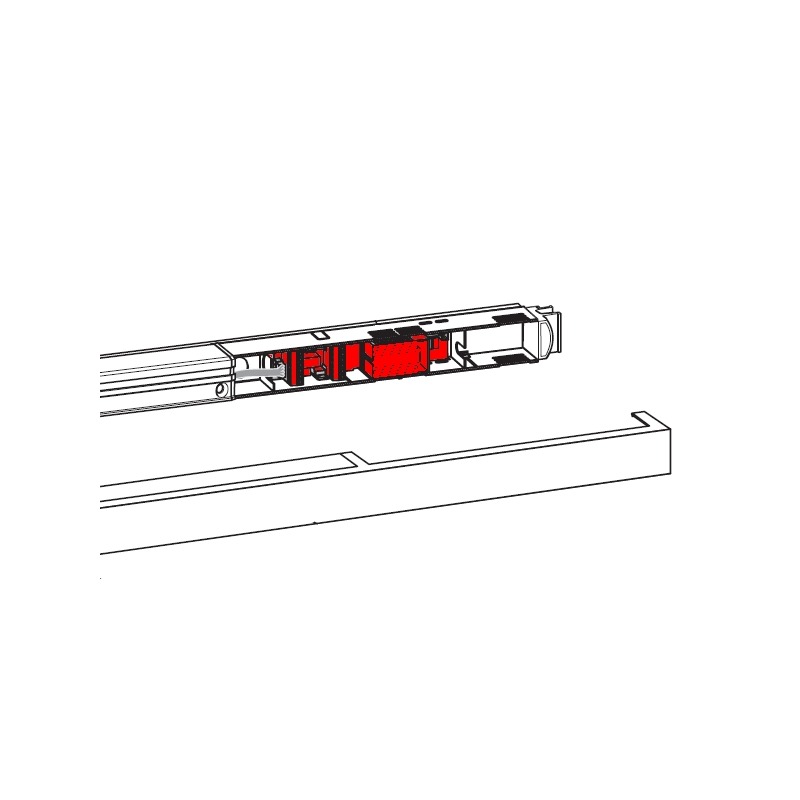

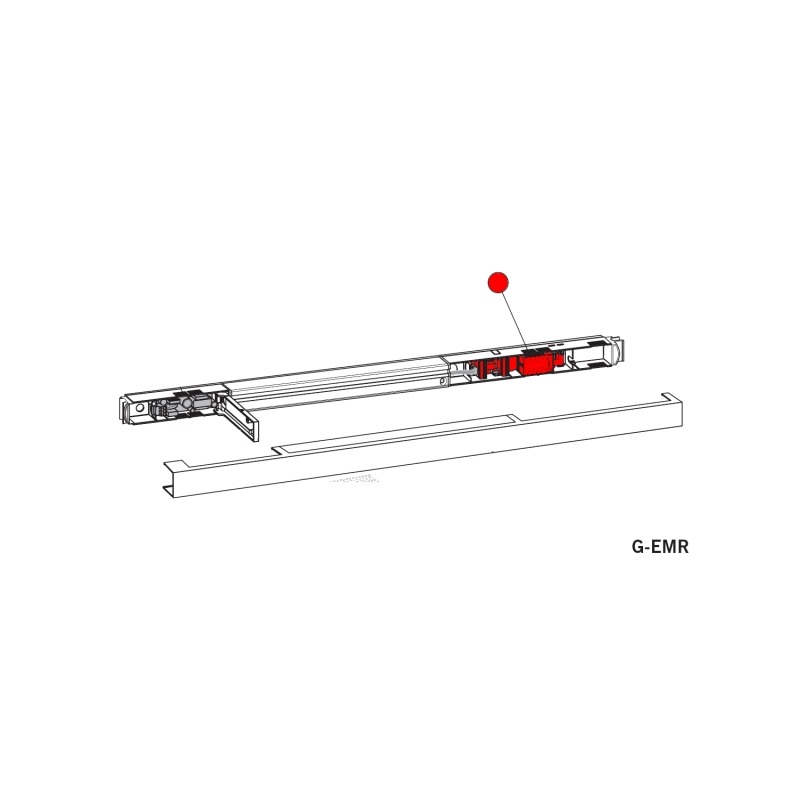

Die Dorma Rauchschalterplatine G-EMR ist die Rauchmeldeeinheit in der Rauchmeldezentrale RMZ der Dorma Feststellanlagen. Sie erkennt Rauch über der Tür. Im Alarmfall oder bei Stromausfall schaltet die RMZ spannungsfrei, die Feststellung löst aus und der Türschließer schließt die Tür.
Im Handel heißt das Bauteil auch Raucherkennungsteil, dormakaba spricht von Rauchschalterplatine oder Rauchmeldeeinheit. Laut dormakaba-Ersatzteilliste passt sie in RMZ, G-EMR, TS 99 FLR-K und TS 97 FLR-K XEA. Nach DIN 14677 muss die Dorma Rauchschalterplatine alle 8 Jahre getauscht werden.
Technische Daten der RMZ
Die Platine sitzt in der RMZ. Diese Werte nennt dormakaba für die RMZ der G-EMR XEA:
| Eigenschaft | Wert |
|---|---|
| Eingang | 230 V AC, 50 Hz |
| Ausgang | 24 V DC, 460 mA, 11 W |
| Rauchschalter | 24 V DC, 50 mA |
| Schutzart / Schutzklasse | IP 30 / II |
| Temperatur | -20 °C bis +40 °C |
| Luftfeuchtigkeit | max. 93 % ohne Betauung |
| Abschlusswiderstand | 43 kOhm |
| Austausch | alle 8 Jahre (DIN 14677) |
LED-Anzeigen der RMZ
Die RMZ zeigt den Betriebszustand über zwei LEDs an. Die Blinkmuster der gelben LED unterscheiden sich je nach Ursache.
| LED | Anzeige | Bedeutung |
|---|---|---|
| LED 1 (grün/rot) | grün | Betrieb |
| LED 1 | rot | Alarm Rauchmelder |
| LED 1 | rot, unterbrochen | Alarm Handauslösetaster |
| LED 2 (gelb) | blinkt | fällige Wartung, Verschmutzung oder falsche Verdrahtung zum Decken-Rauchmelder bzw. Handauslösetaster |
| LED 2 | dauerhaft | Störung; auch das Erreichen der Austauschfrist der Rauchschalterplatine |
DIP-Schalter an der RMZ
| DIP | OFF | ON |
|---|---|---|
| 1 | automatischer Reset (Auslieferungszustand) | manueller Reset, beiliegendes Etikett auf das Gehäuse kleben |
| 2 | 1-Stichbetrieb (Linie) | 2-Stichbetrieb (Stern) |
| 3 | ohne optionale Decken-Rauchmelder | mit optionalen Decken-Rauchmeldern |
| 4 | ohne optionalen Handauslösetaster | mit optionalem Handauslösetaster |
Geänderte DIP-Schalter übernimmt die RMZ erst nach dem Drücken der Reset-Taste.
Klemmenbelegung der RMZ (Anschlussplan)
| Klemme | Belegung |
|---|---|
| 3 GND, 12 +24 V, 14 | Anschluss externe Melder mit Abschlusswiderstand |
| 1 (Plus), 4 (Minus) | Ausgang 24 V DC für die Feststellvorrichtung(en) |
| 2, 10 | externe Handauslösung mit Abschlusswiderstand (43 kOhm) |
| 7 NO, 8 NC, 9 C | potenzialfreier Wechsler, Kleinspannung (SELV) 24 V AC/DC, 1 A |
| 11, 16 | potenzialfreie Klemme, Bus |
Externe Melder und Feststellvorrichtungen teilen sich eine Gesamt-Ausgangsleistung von max. 9,8 W. Die Abschlusswiderstände haben 43 kOhm, dormakaba führt sie für G-EMR, GSR-EMR und RMZ im 10er-Beutel.
Rauchschalterplatine tauschen
Arbeiten an der elektrischen Anlage gehören in die Hände einer Elektrofachkraft.
- Die bauseitige 230-V-Zuleitung freischalten und gegen Wiedereinschalten sichern.
- Die alte Rauchschalterplatine gegen die neue tauschen und die rote Schutzhaube von der neuen Rauchmeldeeinheit entfernen.
- Die DIP-Schalter prüfen, die 230-V-Zuleitung einschalten und die Reset-Taste drücken.
- Funktion prüfen: Tür öffnen und feststellen, Prüfgas nach Herstellerangaben gegen den Rauchmelder sprühen. Die Betriebsanzeige schaltet auf Rot, die Tür wird geschlossen.
- Bei manuellem Reset nach dem Verfliegen des Prüfgases die Reset-Taste drücken, bei automatischem Reset aktiviert sich die Anlage selbst. 30 Sekunden nach der Auslösung lässt sich die Tür wieder feststellen.
Ausführlich mit Bildern: Dorma Rauchschalterplatine tauschen.
Normen und Zulassung
- DIN 14677: Austausch der Rauchschalterplatine alle 8 Jahre
- Allgemeine Bauartgenehmigung Z-6.500-2372 (DIBt) für die dormakaba Feststellanlagen RMZ, G-EMR und TS 99 FLR-K
Häufige Fragen
Wann muss die Dorma Rauchschalterplatine getauscht werden?
Nach DIN 14677 alle 8 Jahre. Die RMZ zeigt das Erreichen der Austauschfrist über die gelbe LED 2 dauerhaft an.
Ist das Raucherkennungsteil dasselbe wie die Rauchschalterplatine?
Ja. Raucherkennungsteil, Rauchmeldeeinheit und Rauchschalterplatine meinen bei Dorma dasselbe Bauteil in der RMZ. dormakaba führt es unter der Nummer 9900064001300.
In welchen Geräten wird die Platine eingesetzt?
Die dormakaba-Ersatzteilliste führt sie für RMZ, G-EMR, TS 99 FLR-K und TS 97 FLR-K XEA.
Warum blinkt die gelbe LED nach dem Einbau?
Die gelbe LED 2 blinkt bei fälliger Wartung, bei Verschmutzung und bei falscher Verdrahtung zum Decken-Rauchmelder oder Handauslösetaster. Prüfen Sie Verdrahtung, DIP-Schalter 3 und 4 und die Abschlusswiderstände mit 43 kOhm.
Wann sind zusätzliche Decken-Rauchmelder nötig?
Wenn die Unterfläche der Decke auf einer oder beiden Seiten der Tür mehr als 1 m über der Sturzunterkante liegt. Dann kommt auf jede Seite der Tür ein Decken-Rauchmelder, DIP-Schalter 3 steht auf ON.
Was passiert bei Stromausfall an der Dorma RMZ?
Im Alarmfall und bei Stromausfall schaltet die RMZ spannungsfrei, die Feststellung löst aus und der Türschließer schließt die Tür.
Einzelplatine oder Austausch-Set mit 10 Stück?
Für eine Anlage genügt die Einzelplatine. Das Austausch-Set 64670000 enthält 10 Rauchmeldeeinheiten, 10 Prüfbücher, Anleitung und Wartungshinweis und lohnt sich, wenn Sie mehrere Anlagen warten.
Lieferumfang
- 1 Dorma Rauchschalterplatine G-EMR
