Dorma Rauchschalterplatine tauschen: G-EMR, TS 93 EMR und Reset
- Die Rauchschalterplatine ist der Rauchmelder, der in der Dorma G-EMR Gleitschiene und im Dorma TS 93 EMR sitzt. dormakaba nennt sie in den Anleitungen auch Rauchmeldeeinheit.
- Tauschzeitpunkt: Nach Empfehlung des Herstellers wird sie gemäß DIN 14677 nach 8 Jahren ausgetauscht. Das Erreichen der Frist zeigt die gelbe LED 2 mit Dauerlicht.
- Passende Platine: In der Ersatzteilliste von dormakaba trägt die Rauchschalterplatine für die G-EMR die Nummer 9900064001300.
- Reset: Über DIP-Schalter 1 wählen Sie automatisches oder manuelles Rücksetzen nach einem Alarm. Eine fällige Wartung wird gesondert quittiert.
- Nach dem Tausch: Funktionsprüfung mit Prüfgas und Aufzeichnung der Wartung. Arbeiten an der Elektrik nur durch geschulte Fachkräfte.
Die Dorma Rauchschalterplatine ist die Rauchmeldeeinheit der Feststellanlage in der Gleitschiene G-EMR: Sie erkennt Rauch, worauf die Rauchmeldezentrale (RMZ) die elektromechanische Feststellung stromlos schaltet und der Türschließer die Tür schließt. Die G-EMR wird mit 230 V AC angeschlossen, Rauchmelder und elektromechanische Feststellung sind in der Gleitschiene integriert. Der Dorma TS 93 EMR ist die Kombination aus Türschließer TS 93 und dieser Gleitschiene. Wie eine Feststellanlage grundsätzlich aufgebaut ist, erklärt der Feststellanlagen Ratgeber.
Wann muss die Dorma Rauchschalterplatine getauscht werden?
dormakaba schreibt in den Montageanleitungen der G-EMR mit 120° und 140°: Die Rauchmeldeeinheit muss gemäß der DIN 14677 nach 8 Jahren ausgetauscht werden. Das ist die Empfehlung des Herstellers; maßgeblich sind die Unterlagen Ihrer Anlage. Die Anlage meldet die Frist selbst: Die gelbe Serviceanzeige LED 2 leuchtet dann dauerhaft.
Daneben warnt dormakaba vor Staub. Staubablagerungen im Melder können zu Fehlauslösungen führen. Wird der Sturzmelder in Räumen mit großem Staubanfall eingesetzt, sind die vorgeschriebenen Wartungsintervalle unbedingt einzuhalten oder sogar zu verkürzen. Eine Verschmutzung zeigt die LED 2 durch Blinken an.
Dauerlicht an LED 2 kann aber auch eine Störung bedeuten. Was die beiden Leuchtdioden im Einzelnen anzeigen, steht im Ratgeber LED-Anzeigen an Feststellanlagen.
Welche Rauchschalterplatine passt zu welchem Gerät?
In der Ersatzteilliste von dormakaba heißt das Teil „Rauchschalterplatine für RMZ / G-EMR / TS 99 FLR-K / TS 97 FLR-K XEA“ mit der Artikelnummer 9900064001300. Die übrigen Geräte dieser Bezeichnung führt MK nicht; die Angabe hilft Ihnen nur, wenn eines davon bereits in Ihrer Anlage verbaut ist. Für mehrere Türen gibt es das Austausch-Set 64670000 mit 10 Rauchmeldeeinheiten, 10 Prüfbüchern sowie Anleitung und Wartungshinweis.
| Gerät | Rauchschalterplatine |
|---|---|
| Dorma G-EMR Gleitschiene, Öffnungswinkel max. 140° | Dorma Rauchschalterplatine G-EMR oder Austausch-Set mit 10 Stück |
| Dorma G-EMR Gleitschiene, Öffnungswinkel max. 120° | wie oben |
| Dorma TS 93 EMR Feststellanlage (TS 93 mit G-EMR) | wie oben |
Beachten Sie zwei Dinge. Erstens ist die Rauchschalterplatine nicht der Deckenmelder: Der Dorma RM-N ist ein eigener Rauchmelder, den die Bauartgenehmigung als zusätzlichen Brandmelder führt. Zweitens weist das dormakaba-Prüfbuch darauf hin, bei älteren Anlagen zu prüfen, ob die zu tauschenden Produkte noch mit der vorhandenen Feststellanlage in der Zulassung oder Bauartgenehmigung angeführt sind.
Dorma Rauchschalterplatine austauschen: was die Anleitung vorgibt
Vor Beginn der Arbeiten gelten die Sicherheitshinweise der G-EMR-Montageanleitung:
- Arbeiten an Elektroanlagen dürfen nur von geschulten Fachkräften ausgeführt werden.
- Prüfen, ob die bauseitige Stromzuführung (230 V AC) spannungslos geschaltet ist. Der Sicherungsautomat B-10A oder B-16A im Versorgungskreis dient zugleich als Trennvorrichtung, um die RMZ spannungsfrei zu schalten.
Die Handgriffe für den Ausbau der alten und den Einbau der neuen Platine beschreibt nur die Anleitung, die dormakaba dem Austausch-Set 64670000 beilegt („Anleitung und Wartungshinweis“). Diese Anleitung liegt uns nicht vor. Wir nennen deshalb keine eigenen Schritte für den Tausch; halten Sie sich an die beiliegende Anleitung.
Zur Orientierung: Die Inbetriebnahme beschreibt die Montageanleitung der G-EMR 140° für die Erstmontage in dieser Reihenfolge (Auszug ohne die Einstellung von Feststellpunkt und Ausrückkraft). Welche dieser Schritte beim Platinentausch anfallen, regelt die Anleitung des Austausch-Sets.
- Eventuell vorhandene Deckenmelder und Handtaster anschließen, Abschlusswiderstände beachten. Kabel für die Stromzuführung anklemmen, Berührungsschutz schließen und zuschrauben.
- Reset über DIP-Schalter einstellen (automatisch oder manuell, siehe unten).
- Rote Schutzhaube von der Rauchmeldeeinheit entfernen. Spannung anlegen: Die Betriebsanzeige leuchtet grün.
- Endkappenblenden aufstecken, Verkleidungen aufclipsen.
- Funktionsprüfung durchführen (nächster Abschnitt).

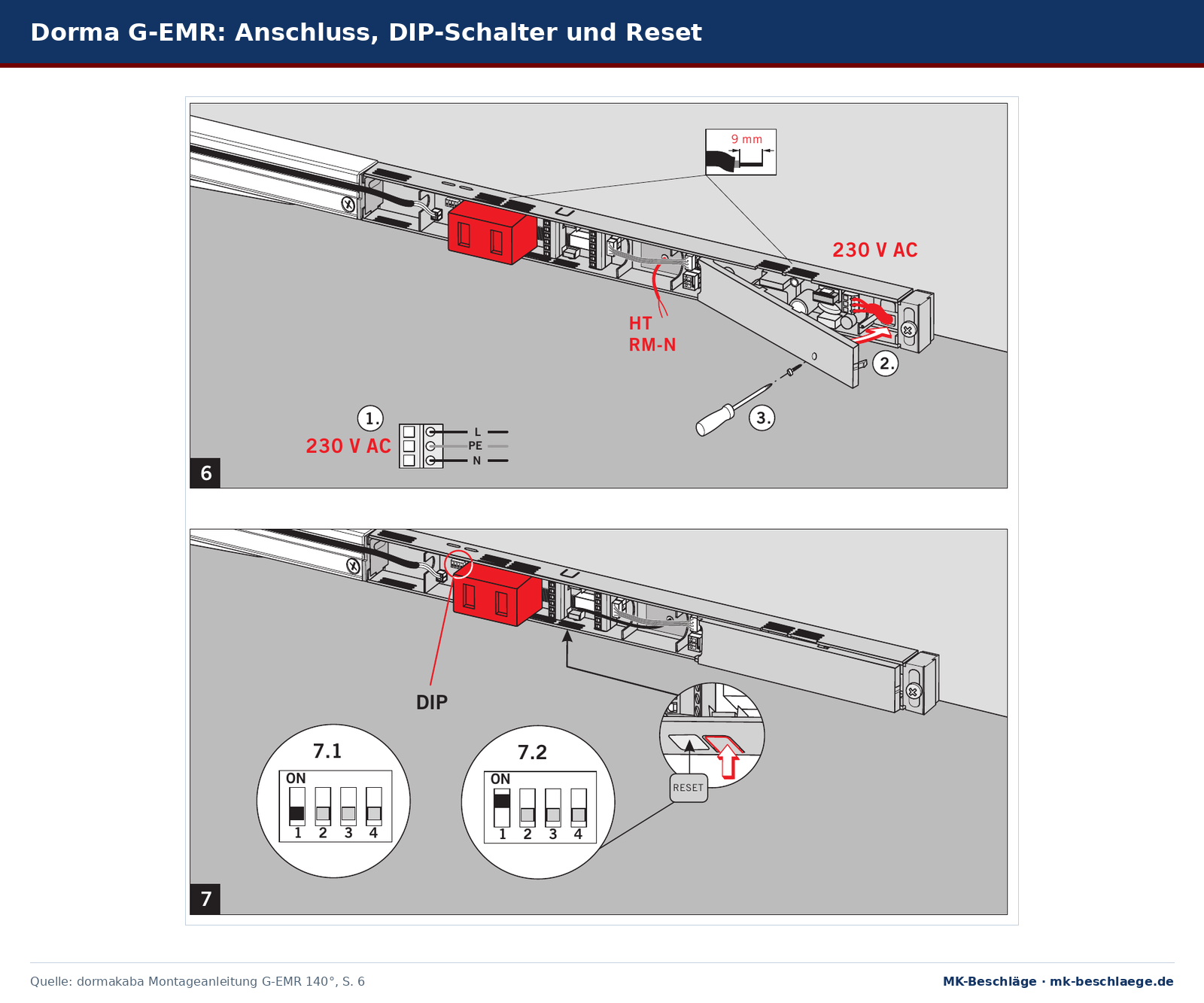

Netzanschluss 230 V AC, Anschluss für HT und RM-N, DIP-Schalter und Reset-Taster in der G-EMR. Abbildung aus der dormakaba Montageanleitung G-EMR 140°.
Reset: Rücksetzen nach Alarm und Wartung quittieren
Bei der G-EMR gibt es zwei verschiedene Arten des Zurücksetzens.
Reset nach einem Alarm: DIP-Schalter 1 legt fest, wie die Anlage wieder scharf geschaltet wird. In Stellung OFF (Auslieferungszustand) stellt sich die Rauchmeldezentrale automatisch zurück, sobald kein Rauch oder Prüfgas mehr in der Rauchkammer ist; die Betriebsanzeige leuchtet wieder grün. In Stellung ON erfolgt die Wiederscharfschaltung über den Reset-Taster, dann gehört das beiliegende Etikett auf das Gehäuse. Laut RMZ-Anleitung ist der manuelle Reset vorgeschrieben in Anlagen mit Freilauftürschließern und mit Automatik-Antrieben. Wichtig: Änderungen an den DIP-Schaltern nach der Inbetriebnahme werden erst übernommen, wenn der Reset-Taster betätigt wurde.
Wartung quittieren: Für fällige Wartung blinkt die gelbe LED. Nach der Wartung wird der Rauchmelder laut dem dormakaba-Blatt „Wartung / Service“, das auch für die G-EMR gilt, zurückgesetzt, indem die markierten Lötpunkte etwa 5 Sekunden verbunden werden. Die LED blinkt und geht danach aus. Dieses Quittieren ist kein Reset nach einem Alarm und kein Ersatz für den Tausch der Rauchmeldeeinheit.

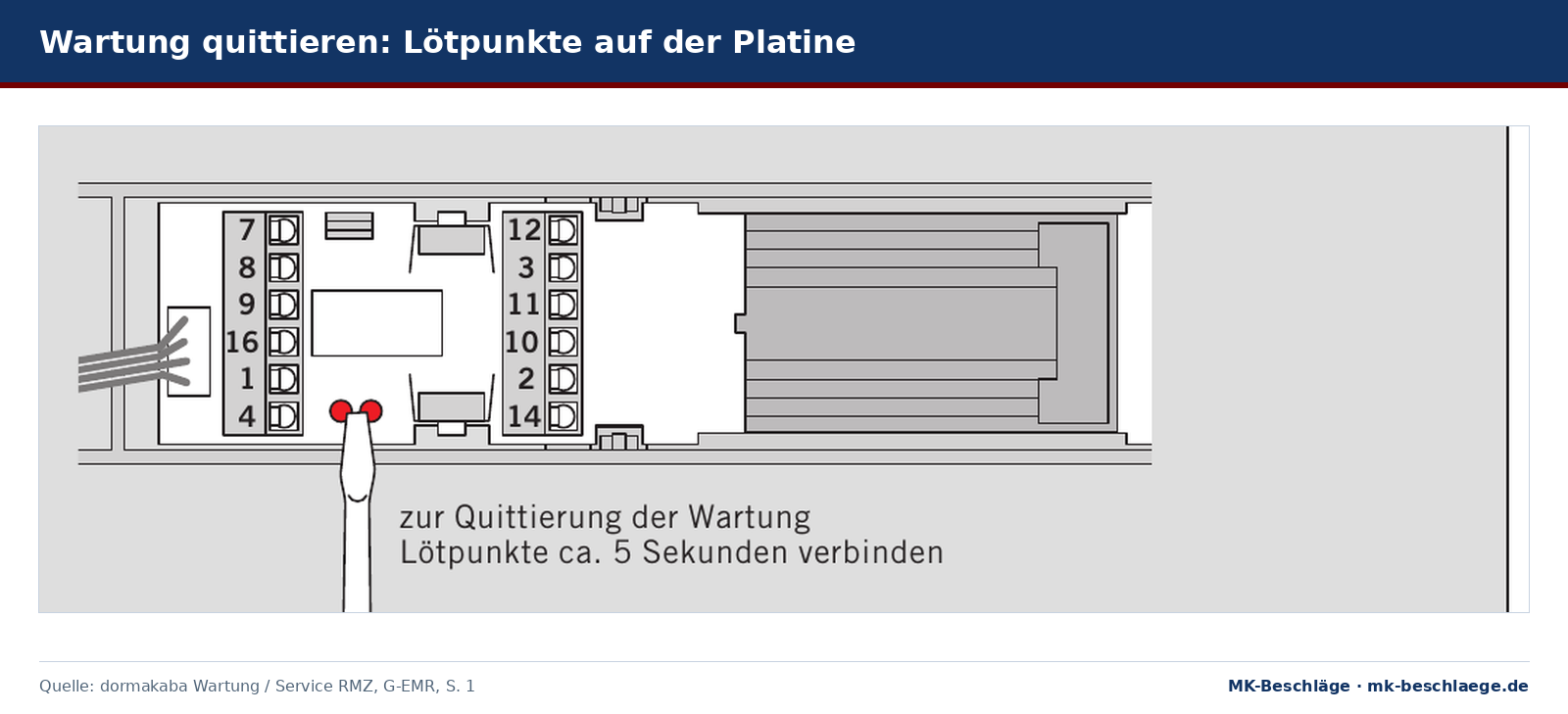

Zur Quittierung der Wartung werden die beiden Lötpunkte ca. 5 Sekunden verbunden. Abbildung aus dem dormakaba Blatt Wartung / Service.
Funktionsprüfung nach dem Tausch
So beschreibt dormakaba die Funktionsprüfung der G-EMR:
- Anwendungs- und Sicherheitshinweise auf dem Prüfgas und im Sicherheitsdatenblatt beachten.
- Türflügel öffnen und feststellen.
- Prüfgas aus etwa 10 bis 15 cm Entfernung in Richtung Rauchkammer sprühen. dormakaba nennt dafür das Hekatron Prüfgas 918/5.
- Die Betriebsanzeige schaltet auf Alarm (rot) um, die Feststellvorrichtung wird stromlos geschaltet und die Tür wird geschlossen.
Für die Wartung nennt das dormakaba-Prüfbuch außerdem, zu prüfen, ob die Feststellanlage beim Entfernen eines Rauchmelders auslöst. Finden danach noch Bauarbeiten statt, schützt die mitgelieferte Staubschutzhaube den Melder. Vor der endgültigen Inbetriebnahme wird sie entfernt und die Funktionsprüfung wiederholt.

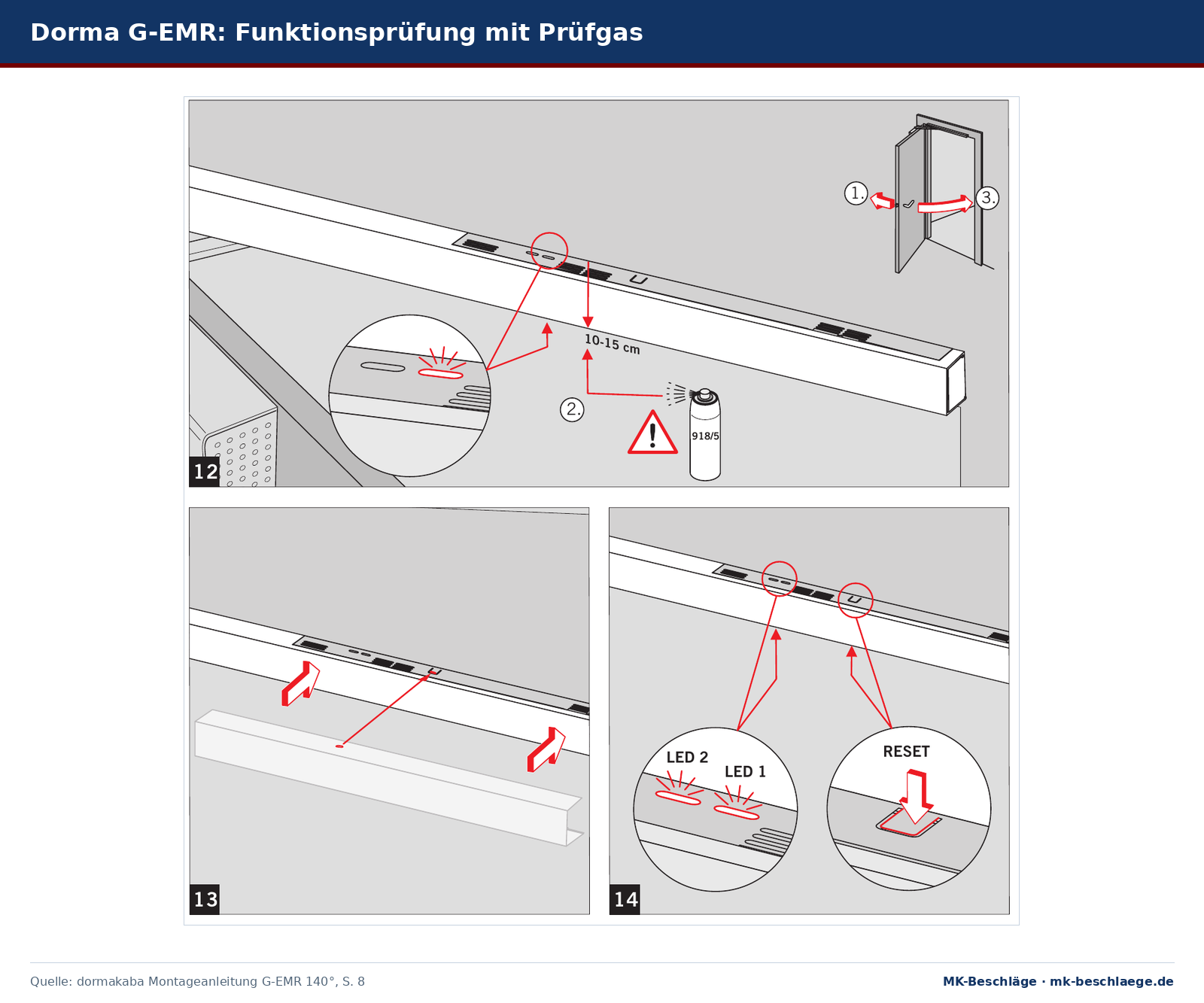

Das Prüfgas 918/5 wird aus 10 bis 15 cm in Richtung Rauchkammer gesprüht; die Lage von LED 1, LED 2 und Reset-Taster zeigt die untere Abbildung. Aus der dormakaba Montageanleitung G-EMR 140°.
Wer darf tauschen, prüfen und abnehmen?
Im dormakaba-Prüfbuch steht der Austausch der Rauchmeldeeinheit gemäß Herstellervorgaben (DIN 14677) unter den Wartungspunkten, verbunden mit der Prüfung, ob die Feststellanlage als Bauart in dieser Kombination zugelassen ist. Laut dormakaba dürfen Prüfungen und Wartungen nur von einem Fachmann oder einer dafür ausgebildeten Person ausgeführt werden. Umfang, Ergebnis und Zeitpunkt sind aufzuzeichnen, der Betreiber bewahrt die Aufzeichnungen auf. Im Austausch-Set 64670000 liegen 10 Prüfbücher bei.
Die Abnahmeprüfung nach der Errichtung einer Feststellanlage regelt die allgemeine Bauartgenehmigung Z-6.500-2372 für dormakaba RMZ und G-EMR. Sie darf nur von Fachkräften der Antragstellerin dormakaba, von ihr autorisierten Fachkräften oder von Fachkräften einer vom DIBt benannten Prüfstelle durchgeführt werden. Danach kommt ein Schild neben die Tür, und der Betreiber erhält eine Bescheinigung. Ob nach dem Tausch der Rauchmeldeeinheit erneut eine Abnahmeprüfung nötig ist, regeln die uns vorliegenden Unterlagen nicht ausdrücklich; klären Sie das mit Ihrem Fachbetrieb.
Dorma G-EMR Anschlussplan: die Klemmen
Die Montageanleitung der G-EMR 140° nennt folgende Klemmenbelegung. Für die Anschlusspläne selbst verweist sie auf ein separates Blatt.
| Klemme | Belegung |
|---|---|
| 3 (GND), 12 (+24 V), 14 | Anschluss externe Melder mit Abschlusswiderstand |
| 1 (+), 4 (minus) | Ausgang 24 V DC für Feststellvorrichtung(en) |
| 2, 10 | externe Handauslösung mit Abschlusswiderstand |
| 7 (NO), 8 (NC), 9 (C) | potentialfreier Wechsler, Kleinspannung (SELV) 24 V AC/DC, 1 A |
| 11 | potentialfreie Klemme |
| 16 | Bus |
Die DIP-Schalter 3 und 4 melden der Zentrale, ob Deckenmelder und Handtaster angeschlossen sind. Liegt die Decke auf einer oder beiden Seiten der Tür mehr als 1 m über der Sturzunterkante, sind zusätzlich zum Sturzmelder zwei Deckenmelder anzubringen.
Häufige Fragen
Wie oft muss die Dorma Rauchschalterplatine getauscht werden?
Nach Empfehlung des Herstellers gemäß DIN 14677 nach 8 Jahren. Die G-EMR zeigt das Erreichen der Austauschfrist mit Dauerlicht an der gelben LED 2 an.
Passt die Platine G-EMR auch in die RMZ?
Die Ersatzteilliste von dormakaba bezeichnet die Platine 9900064001300 als „Rauchschalterplatine für RMZ / G-EMR / TS 99 FLR-K / TS 97 FLR-K XEA“. Bei älteren Anlagen prüfen Sie, ob das Teil noch in der Zulassung oder Bauartgenehmigung Ihrer Anlage angeführt ist.
Wie setze ich die Dorma G-EMR nach einem Alarm zurück?
Das hängt von DIP-Schalter 1 ab. Bei OFF stellt sich die Anlage automatisch zurück, sobald kein Rauch oder Prüfgas mehr in der Rauchkammer ist. Bei ON drücken Sie den Reset-Taster.
Die gelbe LED blinkt nach der Wartung weiter, was tun?
Die fällige Wartung wird quittiert, indem die Fachperson die markierten Lötpunkte etwa 5 Sekunden verbindet. Die LED blinkt und geht dann aus. Blinken an LED 2 kann laut Montageanleitung auch Verschmutzung oder eine falsche Verdrahtung zum Rauchmelder oder Handtaster bedeuten.
Womit prüfe ich die Anlage nach dem Tausch?
dormakaba nennt das Prüfgas Hekatron 918/5, aus 10 bis 15 cm in Richtung Rauchkammer gesprüht. Die Anzeige wird rot, die Feststellung wird stromlos und die Tür schließt.
Darf ich die Platine selbst tauschen?
Arbeiten an der Elektrik sind laut dormakaba geschulten Fachkräften vorbehalten, Prüfungen und Wartungen einem Fachmann oder einer dafür ausgebildeten Person. Umfang, Ergebnis und Zeitpunkt werden aufgezeichnet; dem Austausch-Set liegen dafür Prüfbücher bei.
