Dorma Türschließer einstellen: TS 93, TS 92, TS 98 XEA und mehr

Einen Dorma-Türschließer stellen Sie über die Regulierventile und die Schließkraft-Stellschraube am Schließerkörper ein. Welche Ventile es gibt und in welchem Öffnungsbereich sie wirken, hängt vom Modell ab. Diese Seite fasst die Angaben aus den Montageanleitungen und Technikprospekten von dormakaba für die Dorma-Schließer zusammen, die MK führt. Das allgemeine Vorgehen, die Prüfung von Tür, Bändern und Schließblech und typische Fehlerbilder stehen im Ratgeber Türschließer einstellen. Welche Schließkraft zu welcher Türbreite gehört, erklärt der Artikel DIN EN 1154: EN-Größe.

Welches Dorma-Modell haben Sie?

dormakaba unterscheidet die Schließer zuerst nach der Bauart: Der Dorma TS 73 V und der TS 72 arbeiten mit Gestänge, der TS 93, TS 92, TS 91, TS 98 XEA und TS 99 FL mit Gleitschiene. Weitere Merkmale stehen in der Typbezeichnung:

• B oder G: B ist die Ausführung für Türblattmontage auf der Bandseite oder Sturzmontage auf der Bandgegenseite, G die Ausführung für Türblattmontage auf der Bandgegenseite oder Sturzmontage auf der Bandseite. Das gilt für TS 93 und TS 92. Der TS 98 XEA hat einen Schließkörper für alle Montagearten.
• EN-Bereich: EN 2-5 beim TS 93, EN 1-4 beim TS 92, EN 1-6 beim TS 98 XEA. Der TS 91 ist fest auf EN 3 eingestellt.
• Basic: Der Dorma TS 93 Basic und der TS 92 Basic sind Komplettpakete mit Basic-Gleitschiene und Montageplatte.

Für ältere Dorma-Schließer, die in den aktuellen dormakaba-Unterlagen nicht mehr vorkommen, liegen uns keine Einstellangaben vor. Vergleichen Sie in diesem Fall Bauart, Bezeichnung und Ventile mit den Modellen auf dieser Seite.

Dorma TS 93 einstellen

Beim TS 93 sitzen die Ventile vorn am Schließerkörper. Die Montageanleitung des TS 93 B nummeriert sie so:

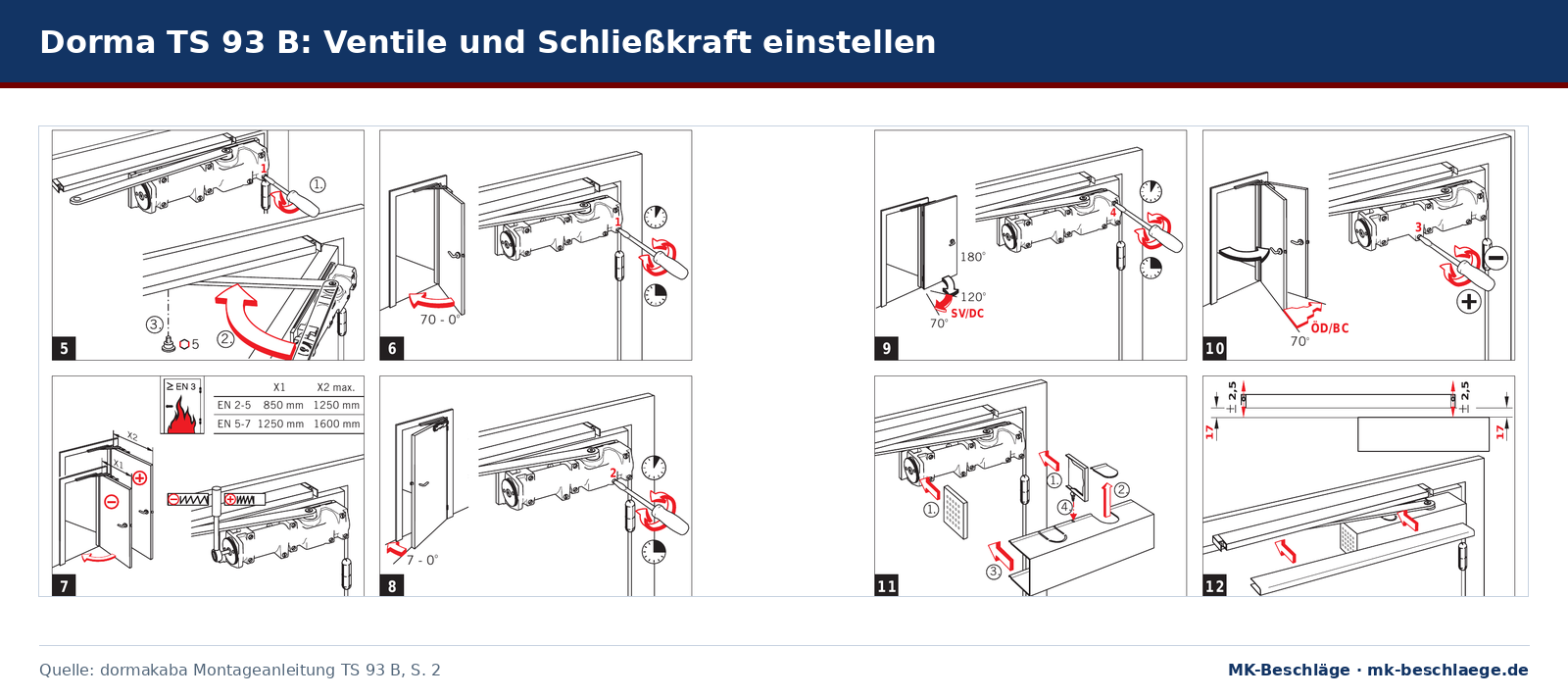

Die Schritte 5 bis 12 der Montageanleitung zeigen, an welchem Ventil der TS 93 B welchen Bereich regelt und wie die Schließkraft eingestellt wird. Abbildung aus der Montageanleitung TS 93 B von dormakaba.

Schließkraft: Sie wird über eine Stellschraube stufenlos eingestellt, in der Anleitung mit einem Sechskant-Winkelschlüssel. Die Anleitung zeigt Minus für die schmale Tür und Plus für die breiteste zulässige Tür: beim TS 93 EN 2-5 von 850 mm bis maximal 1250 mm. Für Feuer- und Rauchschutztüren steht daneben das Symbol „≥ EN 3“. Bei besonders hohen und schweren Türen oder starkem Winddruck empfiehlt dormakaba die nächste Schließergröße oder eine höhere Schließkraft.

Schließverzögerung: Sie verringert die Schließgeschwindigkeit zwischen etwa 120° und 70° Öffnungswinkel, damit zum Beispiel Personen mit Gepäck, Kinderwagen oder Krankenbetten die Tür passieren können.

Dorma TS 93 Basic: Er hat Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung über Ventile sowie die Schließkraft EN 2-5 über die Stellschraube. Eine Schließverzögerung führt dormakaba beim TS 93 Basic nicht auf, die Anleitung zeigt drei Ventile.

Dorma TS 92 und TS 91 einstellen

Beim TS 92 und TS 91 regeln zwei voneinander unabhängige Ventile die Schließgeschwindigkeit: Ventil 1 im Bereich von 180° bis 15°, Ventil 2 im Bereich von 15° bis 0°. In Sturzmontage nennt die Anleitung des TS 92 B für Ventil 1 den Bereich 120° bis 15°. Öffnungsdämpfung und Schließverzögerung haben beide Modelle nicht.

• TS 92: Die Schließkraft EN 1-4 wird stufenlos über die seitliche Stellschraube eingestellt. Laut Anleitung reicht die Spanne von 750 mm bis maximal 1100 mm Türbreite, für Feuer- und Rauchschutztüren mit dem Symbol „≥ EN 3“. Der Dorma TS 92 Basic ist bei dormakaba der TS 92 B mit Basic-Gleitschiene und Montageplatte.
• TS 91: Die Schließkraft ist fest auf EN 3 eingestellt und lässt sich nicht verändern.

Dorma TS 73 V und TS 72 einstellen

Der TS 73 V ist ein Gestängeschließer. Zwei Ventile regeln die Schließgeschwindigkeit von 180° bis 15° und von 15° bis 0°, der Endschlag wird über das Gestänge eingestellt. Die Schließkraft EN 2-4 stellen Sie stufenlos über die Stellschraube ein, laut Anleitung für Türen von 850 mm bis maximal 1100 mm, an Feuer- und Rauchschutztüren mit „≥ EN 3“. Die Öffnungsdämpfung arbeitet selbstregulierend ab etwa 70° und lässt sich über ein Ventil einschalten, in der Anleitung mit „BC“ sowie Plus und Minus gekennzeichnet.

Den Dorma TS 72 beschreibt dormakaba mit zwei Schließbereichen 180° bis 15° und 15° bis 0°, zusätzlich einstellbarem Endschlag und Größe EN 2-4.

Dorma TS 98 XEA einstellen

Beim TS 98 XEA werden alle Einstellungen von vorn vorgenommen. Die Montageanleitung nummeriert sie so:

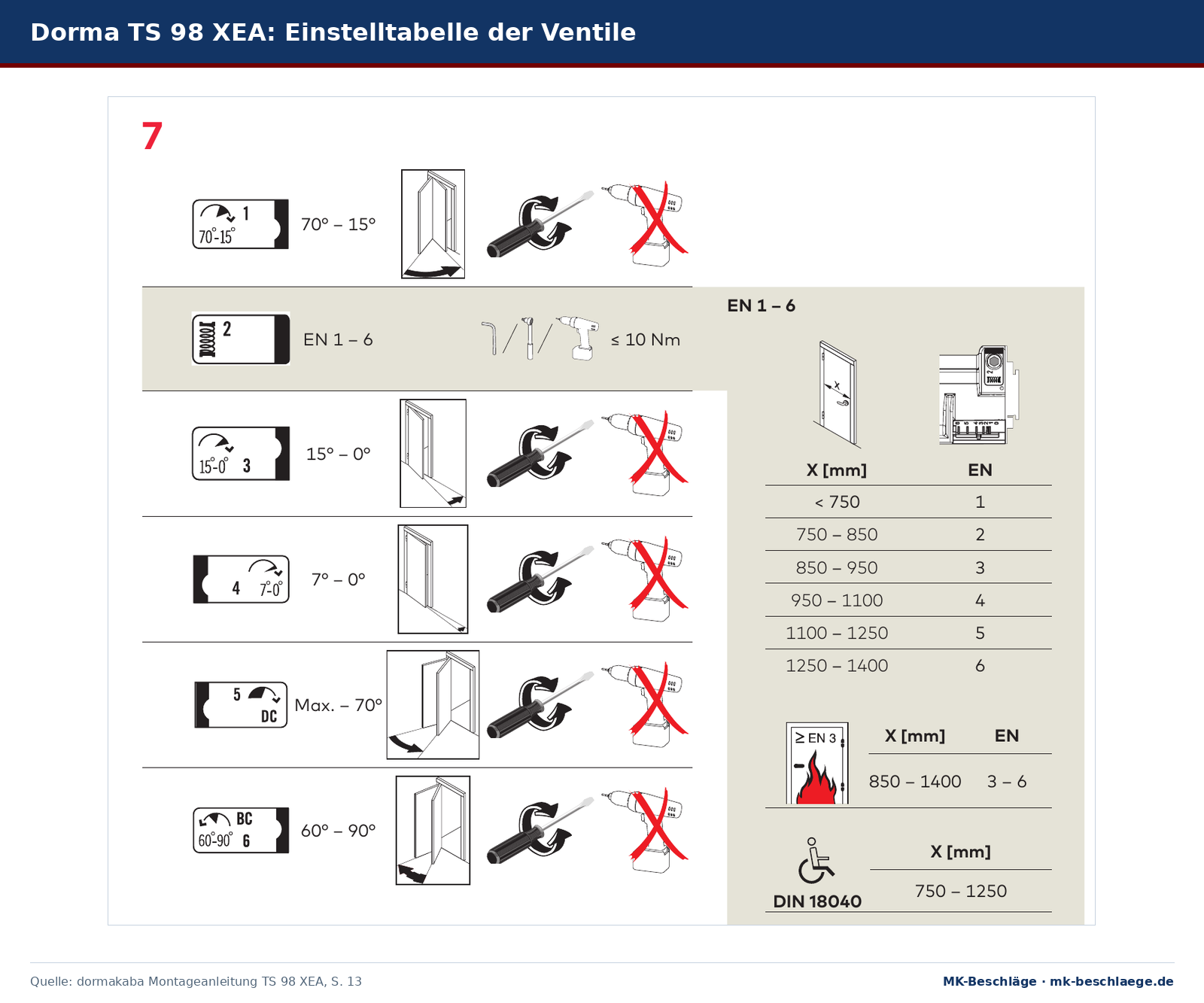

Die Tabelle ordnet jedem Ventil des TS 98 XEA seinen Winkelbereich zu und nennt die Türbreiten für EN 1 bis 6, für Feuerschutztüren und nach DIN 18040. Abbildung aus der Montageanleitung TS 98 XEA von dormakaba.

Eine optische Anzeige am Schließer zeigt die eingestellte Schließkraft. Für Feuer- und Rauchschutztüren nennt die Anleitung EN 3 bis EN 6 bei 850 mm bis 1400 mm Türbreite, für barrierefreie Türen nach DIN 18040 eine Türbreite von 750 mm bis 1250 mm.

Dorma TS 99 FL einstellen

Der Dorma TS 99 FL ist ein Freilauftürschließer: Die Tür bewegt sich ab einem Öffnungswinkel über 0° frei und wird im Alarmfall oder bei Stromausfall geschlossen. Die Schließkraft ist stufenlos von EN 2 bis EN 5 einstellbar, laut Anleitung für 850 mm bis 1250 mm Türbreite und an Feuer- und Rauchschutztüren mit „≥ EN 3“. Ventile regeln die Schließgeschwindigkeit von 180° bis 0° und den Endschlag von 7° bis 0°. Der TS 99 FL wird zusammen mit einem Rauchmeldesystem als Feststellanlage eingesetzt, dafür schreibt dormakaba eine Abnahmeprüfung vor. Mehr dazu im Feststellanlagen Ratgeber.

Rastfeststelleinheit RF einstellen

Die Rastfeststelleinheit Dorma RF passt laut dormakaba in die Gleitschienen G-N XEA, G-N und die Basic-Gleitschiene. Sie hält die Tür ohne Rückfederung bis etwa 150° fest, der Feststellpunkt ist zwischen 75° und 150° einstellbar.

1. Tür bis zum gewünschten Feststellpunkt öffnen, höchstens 150°, und die Einheit in dieser Stellung mit dem 2,5-mm-Sechskantschlüssel festziehen.
2. Ausrückkraft mit dem 2,5-mm-Sechskantschlüssel einstellen: Plus für mehr, Minus für weniger Kraft zum Lösen.
3. Feststellung am Schieber ein- oder ausschalten (ON und OFF).

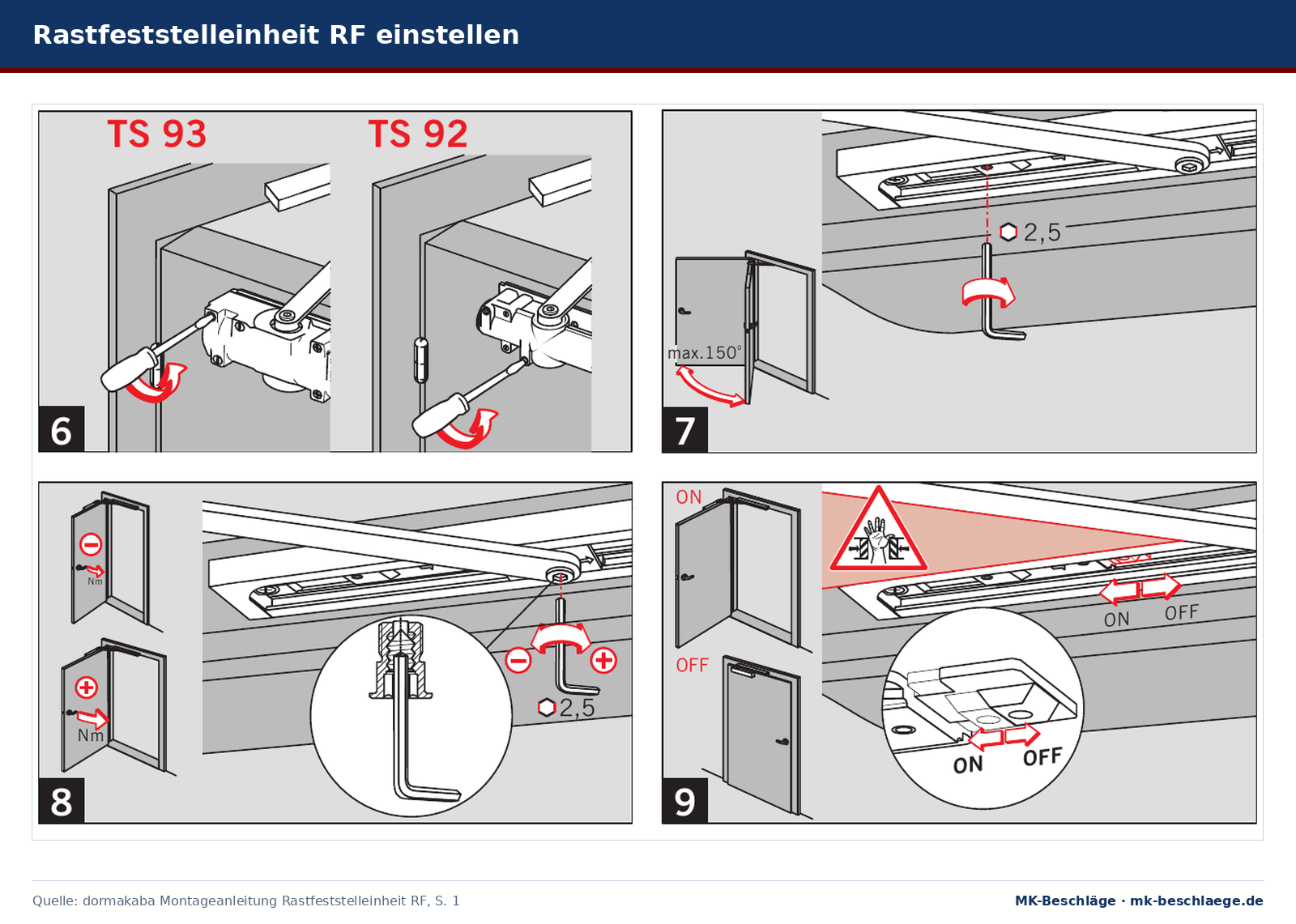

Die Schritte 7 bis 9 zeigen, wie an der Rastfeststelleinheit RF Feststellpunkt, Ausrückkraft und Schalter ON oder OFF eingestellt werden. Abbildung aus der Montageanleitung Rastfeststelleinheit RF von dormakaba.

Bei Türblattmontage auf der Bandgegenseite, an nach außen öffnenden Türen und an großen, schweren Türen ist die RF laut dormakaba nur bedingt einsatzfähig. Für den Gestängeschließer TS 73 V gibt es den Rastfeststellarm mit Abschaltung: Er stellt die Tür bis etwa 150° fest, die Feststellung wird per Knopfdruck ein- und ausgeschaltet.

Was an Feuer- und Rauchschutztüren gilt

• Keine mechanische Feststellung: Mechanische Feststellung ist an Brand- und Rauchschutztüren verboten. dormakaba schreibt zur RF-Einheit „an Feuer- und Rauchschutztüren ist nicht zulässig“ und zu Rastfeststellarmen „nicht zugelassen“.
• Schließkraft nicht zu klein: Die Montageanleitungen von TS 93, TS 92, TS 73 V, TS 98 XEA und TS 99 FL zeigen beim Einstellen der Schließkraft für Feuer- und Rauchschutztüren mindestens EN 3. Die Tür muss sicher schließen.
• Offenhalten nur mit Feststellanlage: Der Dorma TS 93 EMR ist vom DIBt als Feststellanlage zugelassen, eine Abnahmeprüfung ist vorgeschrieben.

Alle Modelle finden Sie in der Kategorie Türschließer.
