Türschließer Ratgeber: Bauarten, Montage und Brandschutz
- Feder und Hydraulik: Ein Federpaket schließt die Tür, die Hydraulik dämpft den Schließvorgang einstellbar.
- Gestänge oder Gleitschiene: Beide Bauarten gibt es für Normalmontage auf dem Türblatt und für Kopfmontage am Sturz.
- Die Größe folgt der Flügelbreite: EN 1 bis EN 7 nach DIN EN 1154, bei Wind oder schweren Türen eine Größe mehr.
- Feuer- und Rauchschutztüren müssen selbstschließend sein. Der Schließer braucht die Eignung dafür, GEZE nennt mindestens EN 3.
- Offenhalten nur mit Feststellanlage: Mechanische Feststellung ist an Brand- und Rauchschutztüren verboten.
Ein Türschließer schließt eine Drehflügeltür, nachdem sie von Hand geöffnet wurde, selbsttätig wieder. Der Schließvorgang ist hydraulisch gedämpft und lässt sich einstellen. Welche Schließkraft ein Türschließer aufbringt, legt die Norm DIN EN 1154 über die Türflügelbreite fest. Dieser Ratgeber erklärt, wie ein Türschließer arbeitet, welche Bauarten es gibt, wie er montiert wird und was an Feuer- und Rauchschutztüren gilt. Die Größenwahl im Detail und das Einstellen haben eigene Artikel, die an der passenden Stelle verlinkt sind.
So funktioniert ein Türschließer
Beim Öffnen der Tür wird ein Federpaket im Schließerkörper gespannt. Lässt man die Tür los, drückt die Feder sie zurück, und Hydraulikventile bremsen die Bewegung. Über diese Ventile stellen Sie das Verhalten der Tür ein. GEZE beschreibt die vier Funktionen so:
Welche Funktion in welchem Öffnungswinkel wirkt. Abbildung aus dem GEZE-Prospekt Türschließer mit Gestänge.
| Funktion | Was sie bewirkt |
|---|---|
| Schließgeschwindigkeit | Die Geschwindigkeit, mit der die Tür schließt, lässt sich individuell einstellen. |
| Endschlag | In den letzten Graden vor dem Schließen wird die Tür beschleunigt, um Schließwiderstände wie den Luftwiderstand zu überwinden. |
| Öffnungsdämpfung | Bremst eine kräftig aufgeworfene Tür bei etwa 90° ab. Sie ersetzt keinen Türstopper. |
| Schließverzögerung | Hält die Tür im Schließen an oder verlangsamt sie, damit Personen mit Gepäck, Kinderwagen oder Versorgungswagen Zeit zum Durchgehen haben. |
Nicht jeder Schließer hat alle vier Funktionen. Beim Dorma TS 93 B EN 2-5 sind Öffnungsdämpfung und Schließverzögerung serienmäßig, beim GEZE TS 4000 gibt es Ausführungen mit und ohne Schließverzögerung. Wie Sie die Ventile Schritt für Schritt einstellen, erklärt der Artikel Türschließer einstellen.
Bauarten: Gestänge, Gleitschiene und Sonderformen
Obentürschließer gibt es mit zwei Arten der Kraftübertragung. Beim Gestänge überträgt ein Hebelgestänge die Kraft auf Rahmen oder Türblatt. Bei der Gleitschiene läuft der Hebel mit einem Gleitstück in einer Schiene. Welches Modell passt, hängt vor allem von Flügelbreite, Montageart und den gewünschten Funktionen ab.
| Türschließer | Bauart | Größe nach EN 1154 | Flügelbreite bis |
|---|---|---|---|

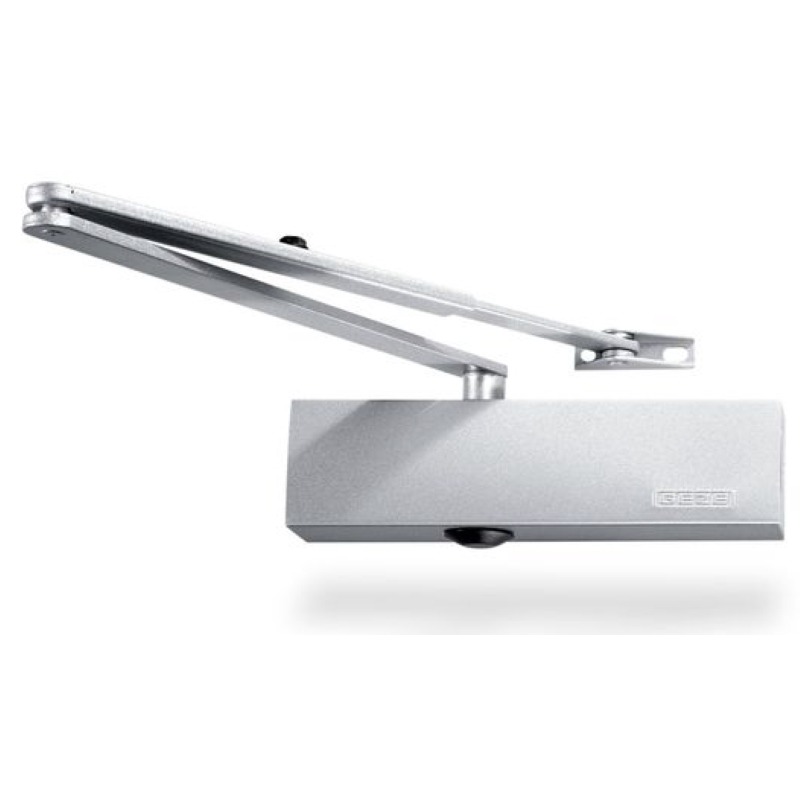

| GEZE TS 2000 NV | Gestänge | EN 2-4 | 1100 mm |
| Dorma TS 73 V | Gestänge | EN 2-4 | 1100 mm |
| GEZE TS 4000 | Gestänge | EN 1-6 | 1400 mm |
| Dorma TS 93 B | Gleitschiene | EN 2-5 | 1250 mm |
| GEZE TS 5000 | Gleitschiene | EN 2-6 | 1400 mm |
| Dorma TS 98 XEA | Gleitschiene | EN 1-6 | 1400 mm, Türgewicht bis 300 kg |
- Gleitschiene mit leichtem Öffnen: Beim Dorma TS 93 geht der Widerstand beim Öffnen sofort zurück. dormakaba nennt das EASY OPEN und hebt den Komfort für Kinder und ältere Menschen hervor.
- Ganzglastüren: Mit einem Glasklemmschuh wird der Türschließer auf einer Ganzglastür montiert, etwa beim GEZE TS 5000 mit Glasklemmschuh.
- Bodentürschließer sitzen unsichtbar im Boden unter dem Türblatt. dormakaba setzt sie an DIN-links-, DIN-rechts- und Pendeltüren ein.
- Freilauftürschließer lassen die Tür ohne Kraftaufwand öffnen und schließen. Im Brandfall schließt die Tür selbstständig. GEZE nennt dafür barrierefreie Zugänge nach DIN 18040 als Anwendungsbereich.
- Schließfeder statt Türschließer: Für leichte Türen wie Zimmer-, Küchen- oder WC-Türen gibt es Schließfedern wie die Dictator Schließfeder Piccolo. Dictator empfiehlt dazu einen Türdämpfer, der die Tür vor dem Zuschlagen abfängt. Mehr dazu im Türdämpfer Ratgeber.
Die richtige Größe in Kürze
DIN EN 1154 teilt Türschließer in die Größen EN 1 bis EN 7 ein. Maßgeblich ist die Türflügelbreite: EN 1 gilt bis 750 mm, EN 4 für über 950 bis 1100 mm, EN 7 für über 1400 bis 1600 mm. Eine 900 mm breite Tür braucht also EN 3. Steht ein Bereich auf dem Schließer, etwa EN 2-5, ist die Schließkraft in diesem Bereich einstellbar.
Verlangen Türhöhe, Türgewicht oder Wind mehr Kraft, wird laut GEZE die nächsthöhere Größe eingestellt. Die vollständige Tabelle, den Einfluss der Montageart und den Klassifizierungsschlüssel auf der Leistungserklärung finden Sie im Artikel DIN EN 1154: die EN-Größe beim Türschließer.
Montage: Normalmontage ist der Standard
Bei der Normalmontage sitzt der Schließerkörper auf dem Türblatt. Bei der Kopfmontage sitzt er am Sturz über der Tür. Beide Arten gibt es auf der Bandseite und auf der Bandgegenseite der Tür. Bei MK ist die Normalmontage der Standard, die Kopfmontage der Sonderfall. dormakaba kennzeichnet die Ausführung mit Buchstaben: B steht für Türblattmontage auf der Bandseite oder Sturzmontage auf der Bandgegenseite, G für Türblattmontage auf der Bandgegenseite oder Sturzmontage auf der Bandseite.
Normalmontage auf dem Türblatt (oben) und Kopfmontage am Sturz (unten). Abbildungen aus dem GEZE-Prospekt Einbauoptionen.
Normalmontage auf dem Türblatt (oben) und Kopfmontage am Sturz (unten). Abbildungen aus dem GEZE-Prospekt Einbauoptionen.
Weicht die Montage von der Normalmontage auf der Bandseite ab, gibt es Einschränkungen, die Sie vorher kennen sollten:
- Kopfmontage des Dorma TS 93 B auf der Bandgegenseite: Öffnungsdämpfung und Schließverzögerung wirken nicht, der Öffnungswinkel ist je nach Bausituation auf ca. 120° bis 145° begrenzt.
- Gleitschiene auf der Bandgegenseite: Den maximalen Öffnungswinkel begrenzen, zum Beispiel mit einem Türstopper. An Feuer- und Rauchschutztüren schreibt dormakaba beim TS 93 G in dieser Lage einen Türstopper vor. Passende Modelle zeigt der Türstopper Ratgeber.
- Gestänge auf der Bandgegenseite: Eine Öffnung bis 180° ist laut GEZE nur möglich, wenn die Leibungstiefe höchstens 70 mm beträgt und das Maß B aus Leibungstiefe plus zweifacher Türstärke plus zweifachem Drehpunktabstand höchstens 200 mm erreicht.
- Durchgangshöhe: Eine Parallelarm-Montage kostet beim GEZE TS 4000 ca. 30 mm, eine Kopfmontage mit Sturzfutterwinkel ca. 100 mm Durchgangshöhe. In Rettungswegen beachten.
Für den Austausch hilft das genormte Lochbild: GEZE bietet Montageplatten mit Bohrbild nach DIN EN 1154 Beiblatt 1 an, und die Montageplatte des Dorma TS 93 enthält eine Lochgruppe nach diesem Beiblatt.
Türschließer an Feuer- und Rauchschutztüren
Feuer- und Rauchschutztüren müssen nach Bauordnungsrecht selbstschließend sein. Der Türschließer ist dafür das Bauteil, das die Tür nach jedem Öffnen zuverlässig wieder schließt. Was bei der Auswahl zählt:
- Eignung: Der Schließer muss für Feuer- und Rauchschutztüren geeignet sein. In der Leistungserklärung steht das als Klasse 1 beim Merkmal Eignung für Feuer- und Rauchschutztüren. Laut Hersteller geeignet sind zum Beispiel Dorma TS 73 V, Dorma TS 93, GEZE TS 4000 und GEZE TS 5000.
- Montage nach Vorgabe: Montageart und Position sind an diesen Türen genau vorgeschrieben. Abweichungen gelten laut GEZE nicht als bestimmungsgemäße Verwendung, die Eignungsnachweise der Tür sind zu beachten.
- Mindestgröße: GEZE schreibt in der Montageanleitung des TS 5000 ISM, dass an Feuerschutztüren mindestens die Größe EN 3 eingestellt werden muss.
- Nicht verkeilen: Holzkeile, die den Schließvorgang behindern, nennt GEZE ausdrücklich als Fehlgebrauch.
Mehr zur Bedeutung der Feuerschutzklassen erklärt der Ratgeber Was bedeutet feuerhemmend?.
Brandschutztür offen halten: nur mit Feststellanlage
Ein Türschließer allein hält keine Tür offen. Eine feste Offenstellung braucht zusätzliche Beschläge. An Feuer- und Rauchschutztüren müssen diese Einrichtungen bauaufsichtlich zugelassen sein. Mechanische Feststellung ist an Brand- und Rauchschutztüren verboten. dormakaba schreibt zu Rastfeststellarmen „an Feuer- und Rauchschutztüren nicht zugelassen“, GEZE gibt seine mechanischen Feststelleinheiten nur für Nicht-Brandschutztüren frei.
Zulässig ist eine Feststellanlage: Sie hält die Tür elektrisch offen und gibt sie bei Alarm oder Stromausfall frei, dann schließt der Türschließer die Tür. Beispiele mit Feststellung in der Gleitschiene sind die GEZE TS 5000 R mit integriertem Rauchschalter und die Dorma TS 93 EMR. Beide sind vom DIBt als Feststellanlage zugelassen, für die TS 93 EMR schreibt dormakaba eine Abnahmeprüfung vor. Alternativ arbeitet ein Haftmagnet zusammen mit einer Rauchmeldezentrale. Aufbau, Abnahme und Komponenten erklärt der Feststellanlagen Ratgeber, alle Anlagen finden Sie unter Feststellanlagen.
Zweiflügelige Türen: Schließfolge regeln
Bei zweiflügeligen Türen muss der Gangflügel warten, bis der Standflügel geschlossen ist. Erst dann gibt die Schließfolgeregelung den Gangflügel frei. Zweiflügelige Brand- und Rauchschutztüren müssen laut Dictator zwingend mit einer Schließfolgeregelung ausgerüstet sein. Geprüft werden Schließfolgeregler nach DIN EN 1158.
Die Regelung sitzt entweder als eigenes Bauteil über der Tür, wie beim Dictator Schließfolgeregler SR 90 mit Teleskoparm, oder ist in die Gleitschiene integriert, wie bei den ISM-Systemen von GEZE und den G-SR-Gleitschienen von dormakaba.
| Norm | Gilt für |
|---|---|
| DIN EN 1154 | Türschließer: Schließkraft nach Flügelbreite, Prüfung des Schließers |
| DIN EN 1155 | Feststellvorrichtungen, etwa die elektrische Feststellung in der Gleitschiene |
| DIN EN 1158 | Schließfolgeregler für zweiflügelige Türen |
Außentüren und barrierefreie Türen
Außentüren: Nicht jeder Schließer ist für nach außen öffnende Außentüren vorgesehen. dormakaba schließt das beim Dorma TS 73 V und TS 92 aus, beim TS 93 EN 2-5 ist es bis 1250 mm vorgesehen, beim TS 98 XEA bis 1400 mm. Für Türen, die dem Wind ausgesetzt sind, verlangt GEZE Schließer mit Öffnungsdämpfung. Kann das Türblatt nahe der Drehachse am Rahmen anschlagen, gehört zusätzlich ein Puffer an die Tür, der den Öffnungswinkel begrenzt. Für ungeschützte Außenmontage sind Türschließer laut GEZE nicht geeignet.
Barrierefreie Türen nach DIN 18040: Die Hersteller geben je Modell an, bis zu welcher Türbreite das Öffnen leicht genug bleibt, beim Dorma TS 93 EN 2-5 bis 1250 mm, beim GEZE TS 4000 und TS 5000 bis 1100 mm. Die Werte weiterer Modelle stehen im Artikel zur EN-Größe.
Typische Fehler vermeiden
- Größe nicht nach Herstellerempfehlung gewählt: Das nennt GEZE ausdrücklich als Fehlgebrauch.
- Öffnungsdämpfung als Türstopper genutzt: Sie bremst nur ab und ersetzt keine Begrenzung des Öffnungswinkels.
- Brandschutztür mit Keil oder mechanischer Feststellung offen gehalten: Verboten. Nur eine zugelassene Feststellanlage darf die Tür offen halten.
- Gleitschiene auf der Bandgegenseite ohne Türstopper: Den Öffnungswinkel begrenzen, sonst drohen Schäden an Tür und Schließer.
- Defekten Schließer weiter betreiben: GEZE: Türschließer sind zu ersetzen, sobald ein einwandfreier, sicher funktionierender Schließvorgang nicht mehr gewährleistet ist.
Alle Modelle finden Sie in der Kategorie Türschließer.
Häufige Fragen
Welcher Türschließer eignet sich für eine Brandschutztür?
Einer, der laut Hersteller für Feuer- und Rauchschutztüren geeignet ist, in der Leistungserklärung als Klasse 1 ausgewiesen. Er wird in der Montageart eingebaut, die der Eignungsnachweis der Tür vorsieht, und laut GEZE auf mindestens EN 3 eingestellt. Beispiele sind Dorma TS 73 V, Dorma TS 93, GEZE TS 4000 und GEZE TS 5000.
Wie wähle ich die richtige Größe eines Türschließers aus?
Nach der Türflügelbreite: EN 3 gilt für über 850 bis 950 mm, EN 4 für über 950 bis 1100 mm. Bei hohen, schweren oder windbelasteten Türen nehmen Sie die nächste Größe. Die ganze Tabelle steht im Artikel zur EN-Größe nach DIN EN 1154.
Gestänge oder Gleitschiene, was ist besser?
Das hängt von der Tür ab. Beide Bauarten gibt es für Normal- und Kopfmontage. Bei Gleitschienen lassen sich Feststellung und Schließfolgeregelung in die Schiene integrieren, etwa bei der GEZE TS 5000 R. Auf der Bandgegenseite brauchen sie eine Begrenzung des Öffnungswinkels.
Darf ich eine Brandschutztür mit dem Türschließer offen halten?
Nur mit einer bauaufsichtlich zugelassenen Feststellanlage, die bei Rauch oder Stromausfall auslöst. Mechanische Feststellung, Rastfeststellarme und Keile sind an Brand- und Rauchschutztüren verboten.
Wie finde ich Ersatz für einen alten Türschließer?
Messen Sie die Flügelbreite, bestimmen Sie Bauart und Montageart (Türblatt oder Sturz, Bandseite oder Bandgegenseite) und prüfen Sie bei Brandschutztüren den Eignungsnachweis der Tür. Montageplatten mit Bohrbild nach DIN EN 1154 Beiblatt 1 erleichtern den Wechsel.
Türschließer oder Türdämpfer?
Ein Türschließer schließt die Tür aktiv mit Federkraft. Ein Türdämpfer fängt eine zufallende Tür ab und führt sie langsam ins Schloss. Vor der Montage eines Türdämpfers an einer Brandschutztür ist laut Dictator zu prüfen, ob die Zulassung der Tür das erlaubt.
