Türschließer einstellen

Einen Türschließer stellen Sie über die Stellschraube für die Schließkraft und über die Regulierventile am Schließerkörper ein. Die Ventile steuern je nach Modell Schließgeschwindigkeit, Endschlag, Öffnungsdämpfung und Schließverzögerung. Welche Einstellungen es gibt und wo sie sitzen, hängt vom Modell ab. Diese Seite fasst die Angaben aus den Unterlagen von GEZE und dormakaba zusammen. Für Dorma-Schließer wie den Dorma TS 93, TS 92 oder TS 73 V steht die Zuordnung der Ventile im Ratgeber Dorma-Türschließer einstellen.

GEZE schreibt in der Benutzerinformation: Montage und Einstellung des Türschließers darf ausschließlich ein Fachbetrieb gemäß Anleitung vornehmen. Der GEZE-Leitfaden zur Fehlerbehebung beschreibt dagegen Fehler, die sich gegebenenfalls selbst beheben lassen, und mahnt, die Einstellschrauben nur mit größter Vorsicht und dem richtigen Werkzeug zu verwenden.

Welche Einstellungen hat ein Türschließer?

GEZE nummeriert die Einstellungen im Aufbauschema seiner Türschließer so:

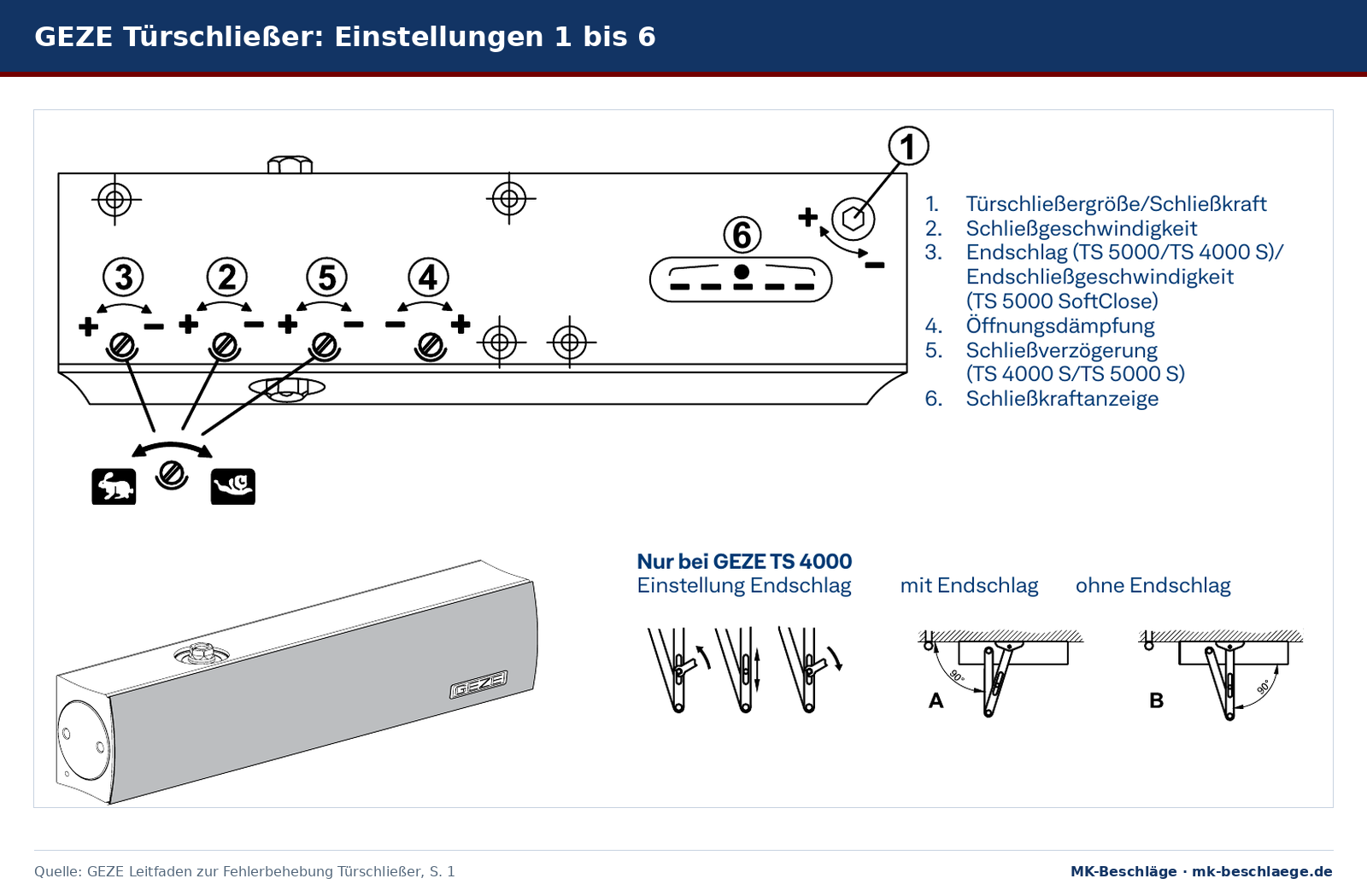

Das Schema zeigt, wo am GEZE Türschließer Schließkraft, Schließgeschwindigkeit, Endschlag, Öffnungsdämpfung, Schließverzögerung und Schließkraftanzeige sitzen. Abbildung aus dem Leitfaden zur Fehlerbehebung an GEZE Türschließern.

Nicht jedes Modell hat alle Einstellungen, und die Nummern unterscheiden sich zwischen den Unterlagen. Maßgeblich ist die Beschriftung am Gehäuse und die Anleitung Ihres Modells. Zwei Beispiele für Unterschiede:

• Endschlag über Ventil oder Gestänge: Beim GEZE TS 5000, TS 3000 V und TS 2000 NV wird der Endschlag über ein Ventil eingestellt. Beim GEZE TS 4000 und beim Dorma TS 73 V geschieht das über das Gestänge, nur der TS 4000 S hat dafür ein Ventil.
• Öffnungsdämpfung: Der GEZE TS 5000 und der TS 4000 haben sie hydraulisch einstellbar. Beim TS 3000 V und TS 2000 NV gibt es sie nur in der BC-Ausführung. Beim Dorma TS 73 V arbeitet sie selbstregulierend ab etwa 70° und lässt sich über ein Ventil einschalten.

Was vor dem Einstellen zu prüfen ist

Viele Fehlerbilder liegen nicht am Schließer. Der GEZE-Leitfaden nennt diese Ursachen, die Sie zuerst beseitigen sollten:

• Behinderung des Schließvorgangs: schleifende Türen und klemmende Dichtungen.
• Schwergängige Tür oder Bänder: Behinderung beseitigen, Bänder einstellen.
• Schlossfalle: Ist sie schwergängig, prüfen und nach Herstellervorgaben fetten.
• Luftzug: Umfeld prüfen und äußere Einflüsse wie offene Fenster oder eine Lüftungsanlage beseitigen.
• Mechanische Feststellung: Ist sie eingerastet, schließt die Tür nicht. Zuziehen, bis die Feststellung freigibt.

Türschließer einstellen in fünf Schritten

Die Reihenfolge folgt den Montageanleitungen des GEZE TS 4000 und TS 5000. dormakaba ordnet die Schritte beim Dorma TS 93 anders an, Einzelheiten im Dorma-Ratgeber.

1. Abdeckung abnehmen. Den Schieber bzw. die Abdeckhaube vom Schließerkörper abziehen. Die Ventile und die Stellschraube für die Schließkraft liegen dann frei.
2. Schließkraft passend zur Türbreite einstellen. Türflügelbreite messen und mit dem 5-mm-Sechskantschlüssel einstellen, Plus für mehr, Minus für weniger Kraft. Beim TS 4000 und TS 5000 zeigt eine Anzeige die eingestellte Größe. An Feuerschutztüren muss laut GEZE mindestens EN 3 eingestellt sein.
3. Schließgeschwindigkeit einstellen. Mit dem Schraubendreher am Ventil, die Anleitung zeigt den Akkuschrauber durchgestrichen. Als Richtwert nennt GEZE eine Schließzeit nach EN 1154 von ca. 5 Sekunden aus 90° Offenstellung, die Bildanleitungen von TS 3000 V, TS 4000 und TS 5000 zeigen 90° und 7 s.
4. Endschlag und Öffnungsdämpfung einstellen, beim TS 4000 S und TS 5000 S zusätzlich die Schließverzögerung. Der Endschlag soll die Tür sicher ins Schloss bringen, ohne dass sie zuschlägt. Die Öffnungsdämpfung nur so stark einstellen, dass die Tür ab ca. 80° nicht schwergängig wird.
5. Abdeckung aufsetzen und prüfen. Schieber wieder aufklipsen. GEZE gibt dazu vor: Eine leichtgängige Tür muss vom Schließer vollständig geschlossen werden.

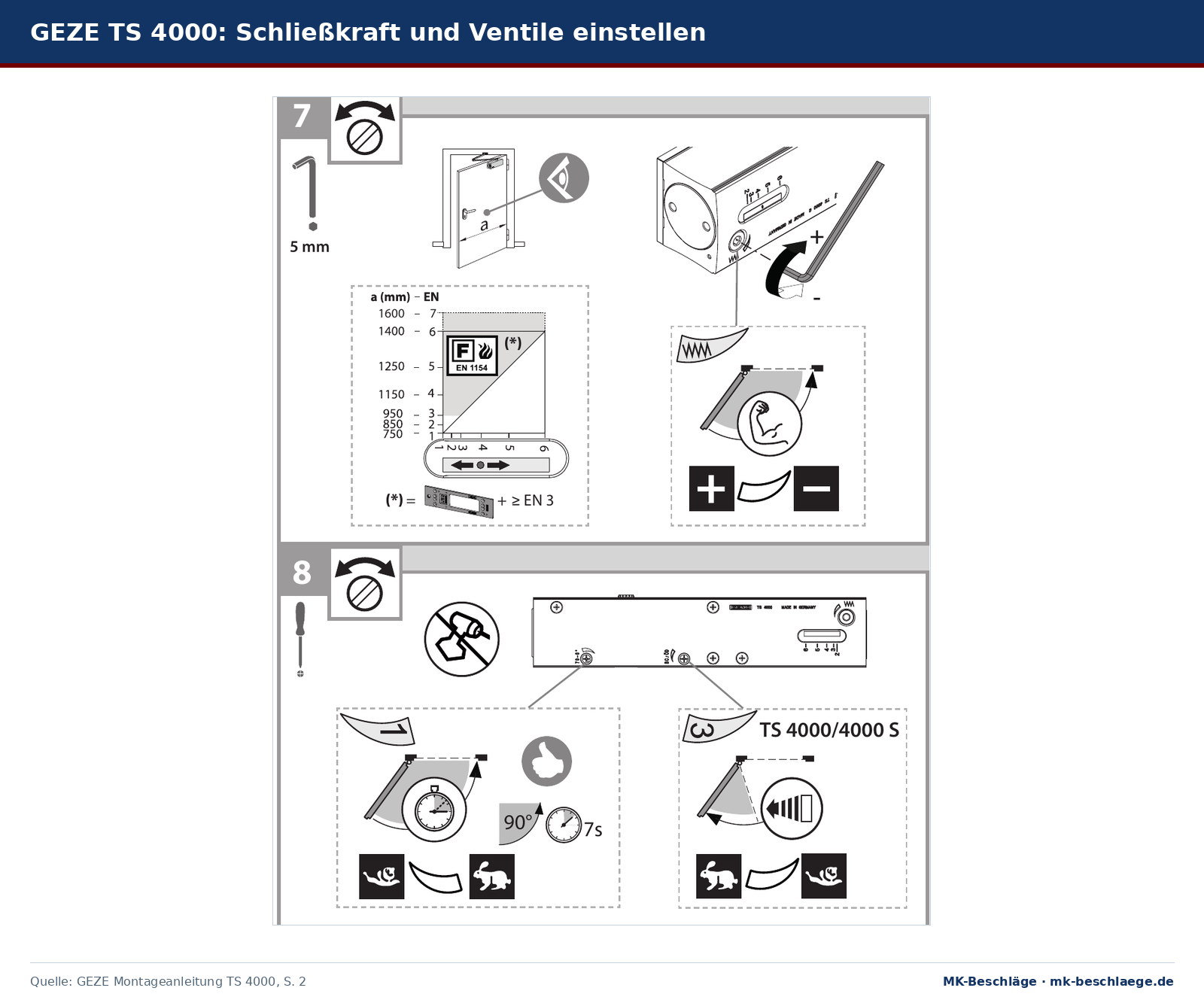

Schritt 7 stellt die Schließkraft nach der Türbreite ein, Schritt 8 die Ventile für Schließgeschwindigkeit und Öffnungsdämpfung. Abbildung aus der Montageanleitung TS 4000 von GEZE.

In welche Richtung drehen? Die Anleitungen von GEZE und dormakaba nennen keine Drehrichtung in Worten. GEZE zeigt an jedem Ventil Plus und Minus sowie Hase (schneller) und Schnecke (langsamer). Achtung: In den Einstellempfehlungen zum TS 5000 und TS 4000 ist die Öffnungsdämpfung andersherum beschriftet als die übrigen Ventile. Halten Sie sich deshalb an die Symbole Ihres Modells.

Vorsicht beim Drehen: Sind Ventilschrauben oder die Einstellschraube überdreht oder beschädigt, lässt sich der Schließer laut GEZE nicht mehr einstellen und muss erneuert werden. Das Gehäuse selbst nicht öffnen: GEZE warnt vor Verletzungsgefahr durch die Feder unter starker Vorspannung und vor Ölaustritt.

Schließkraft und EN-Größe richtig wählen

Die Schließkraft richtet sich nach der Türflügelbreite. GEZE ordnet in den Einstellempfehlungen so zu:

EN 7 gilt für Türen bis 1600 mm. Für besonders hohe und schwere sowie ständig gegen starken Winddruck schließende Türen empfiehlt dormakaba die nächste Größe oder eine höhere Schließkraft. Ausführlich erklärt das der Artikel DIN EN 1154: EN-Größe.

Ohne Anzeige über Umdrehungen: Beim GEZE TS 3000 V und TS 2000 NV sitzt die Stellschraube seitlich, und die Größe wird über Umdrehungen ab Anschlag eingestellt:

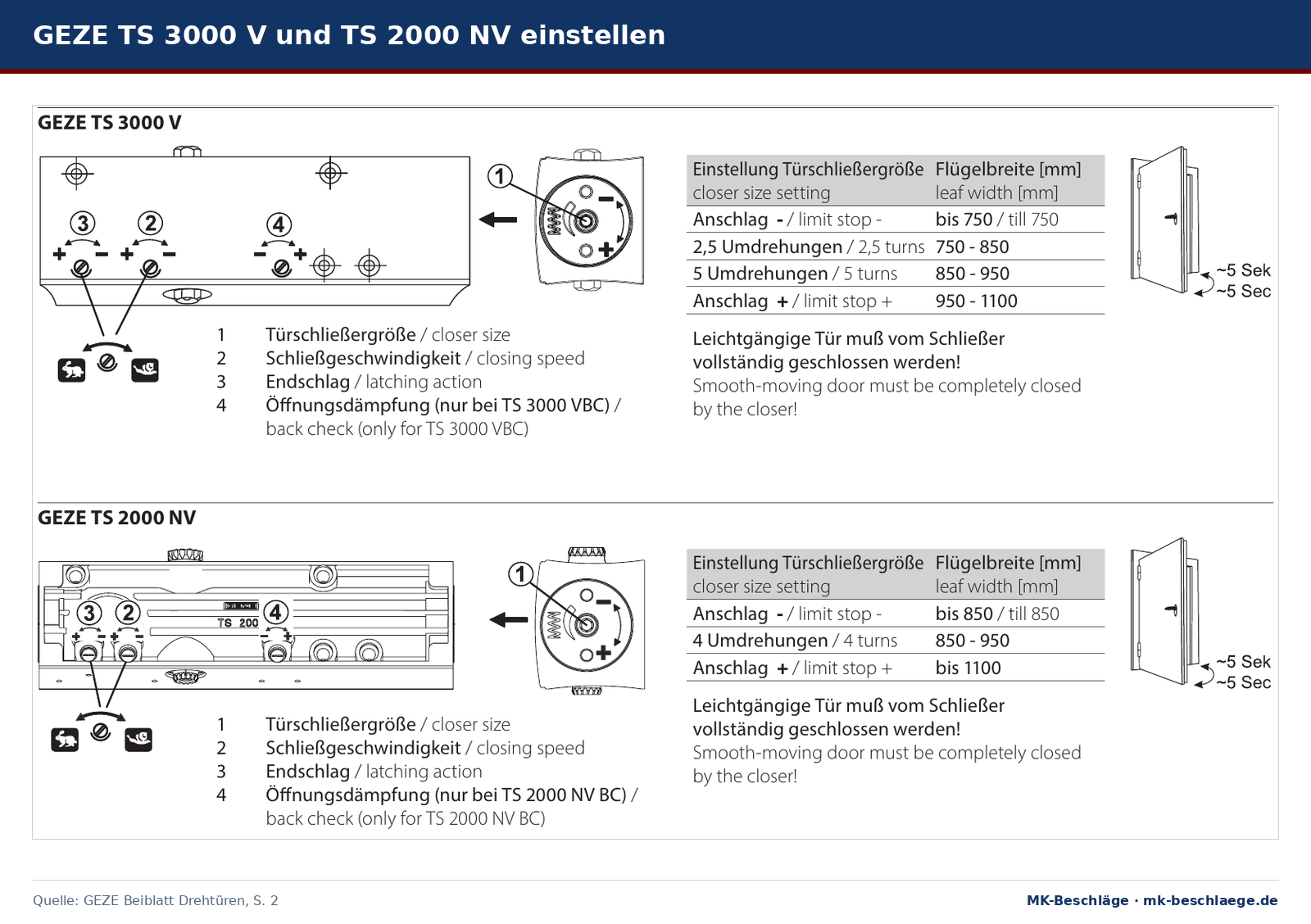

Beim TS 3000 V und TS 2000 NV wird die Schließergröße seitlich über Umdrehungen der Stellschraube nach der Flügelbreite eingestellt. Abbildung aus dem Beiblatt Drehtüren von GEZE.

Feuerschutztüren: Laut GEZE muss nach EN-Richtlinie mindestens EN 3 eingestellt sein. Beim Reduzieren der Schließkraft ist laut GEZE-Leitfaden die Mindestschließkraft an Brandschutztüren zu beachten.

Einstellpunkte nach Modell

Die Angaben stammen aus den Prospekten und Anleitungen der Hersteller und gelten für die Schließer, die MK führt:

Beim Dorma TS 93 kommt eine Schließverzögerung hinzu, die die Schließgeschwindigkeit zwischen etwa 120° und 70° verringert. GEZE gibt für TS 2000 NV, TS 3000 V, TS 4000 und TS 5000 thermostabilisierte Ventile an. Alle Modelle finden Sie in der Kategorie Türschließer, die Auswahl nach Bauart erklärt der Türschließer Ratgeber.

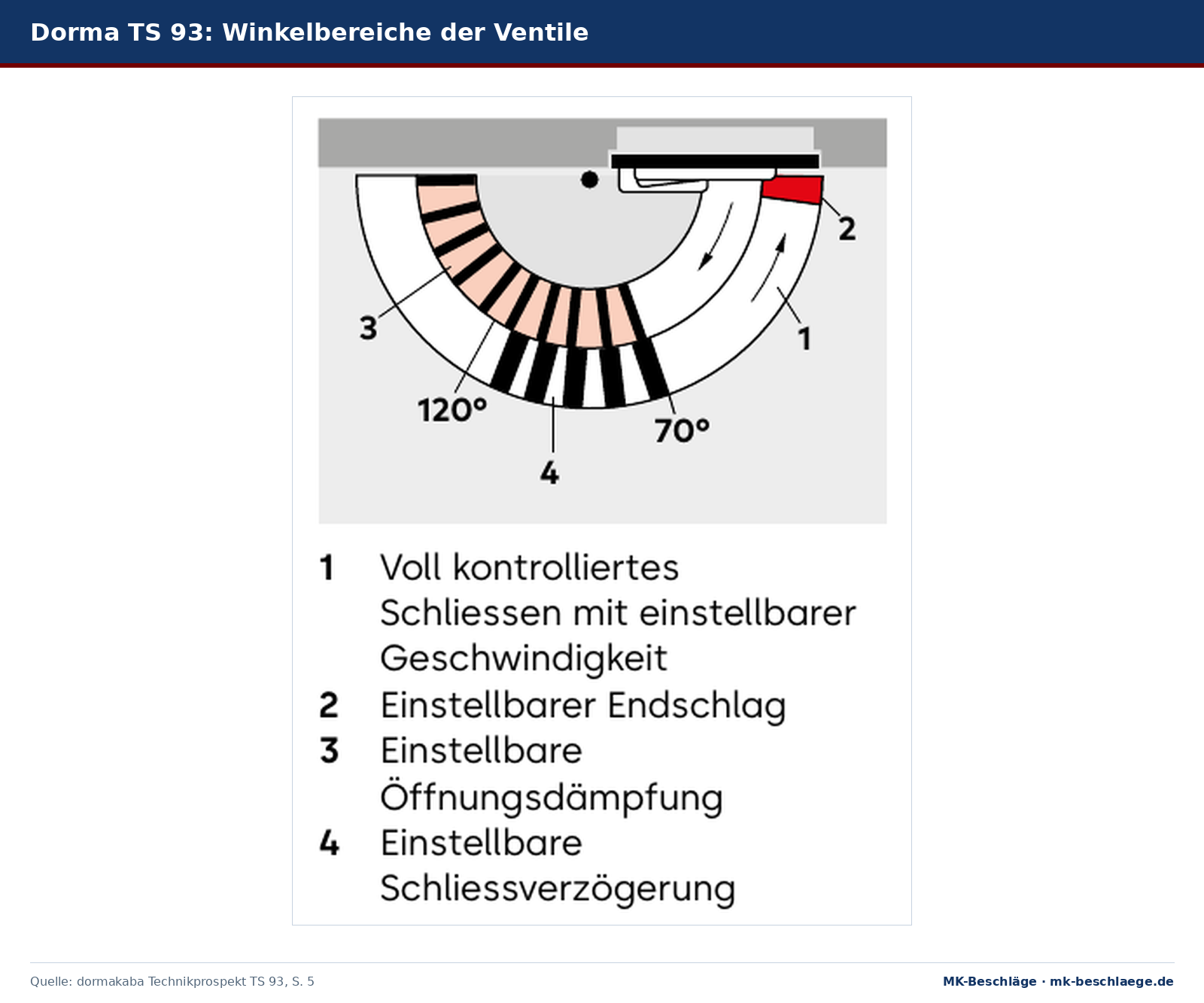

Das Diagramm ordnet die Funktionen 1 bis 4 des TS 93 ihrem Öffnungswinkel zu. Abbildung aus dem Technikprospekt TS 93 von dormakaba.

Feststellanlagen und Brandschutztüren

Bei Türschließern an Brandschutz-, Rettungsweg- und Fluchtwegtüren empfiehlt GEZE, einen qualifizierten Techniker hinzuzuziehen. Ist der Schließer Teil einer Feststellanlage, sind laut GEZE die gesetzlichen Kontrollen, Überwachung und Wartungsvorgänge einzuhalten. Abnahme und Prüfung regeln DIBt sowie DIN 14677-1 und -2.

Mechanische Feststellung ist an Brand- und Rauchschutztüren verboten. GEZE schreibt dazu, dass Türschließer mit mechanischer Feststellung im vorbeugenden Brandschutz nicht zulässig sind. Soll eine solche Tür offen stehen, braucht sie eine Feststellanlage. Mehr dazu im Feststellanlagen Ratgeber.

Häufige Probleme und ihre Ursache

Die folgenden Fehlerbilder stammen aus dem GEZE-Leitfaden zur Fehlerbehebung. Die Ziffern beziehen sich auf das Aufbauschema oben.
