Pendeltürbänder
Pendeltürbänder für Pendel- und Schwingtüren
Ein Pendeltürband lässt die Tür in beide Richtungen aufschwingen und bringt sie über eine Feder selbsttätig in die Mittelstellung zurück.
- 17 Artikel, überwiegend aus der HAWGOOD-Reihe von Dictator
- Für Türdicken ab 19 mm, je nach Type
- Türgewichte bis 22 kg mit einer Feder, bis 26 kg mit zwei Federn
- Integrierte Feststellung bei etwa 90 Grad in beiden Richtungen
- Ausführungen mit einer oder zwei Federn
Wie ein Pendeltürband arbeitet
Pro Tür werden mindestens zwei Bänder gesetzt, etwa 60 mm unterhalb der Oberkante und oberhalb der Unterkante; die Befestigungsplatte mit dem Federzapfen sitzt in der Zarge, der Schuh fasst das Türblatt. Eine Feder im Inneren speichert die Energie beim Öffnen und schließt die Tür wieder, gleichgültig in welche Richtung sie aufgeschwungen wurde. Bei etwa 90 Grad rastet die Tür in beiden Richtungen ein, sodass sie beim Beladen offen stehen bleibt.

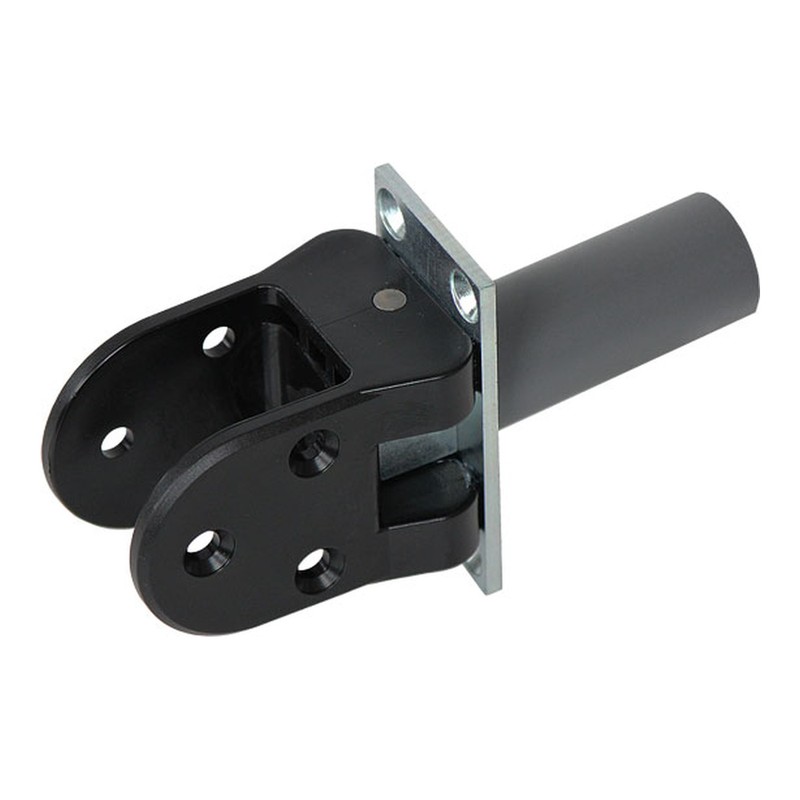

Der HAWGOOD 4000 E ist für Türdicken von 19 bis 24 mm ausgelegt und trägt bis 22 kg mit einer Feder. Der Schuh ist wahlweise aus vernickeltem Messing, gebürstetem Messing, Kunststoff hellgrau oder Kunststoff schwarz, die Platte aus verzinktem Stahl oder aus Edelstahl.
Eine oder zwei Federn?
| Ausführung | Merkmale |
|---|---|
| Type E, eine Feder | Für leichtere Türen bis 22 kg, der Normalfall bei Innentüren. |
| Type D, zwei Federn | Mehr Rückstellkraft für schwerere Türblätter oder häufige Nutzung. |
| Type 4500 | Größere Baureihe für dickere Türblätter. |
Details zu Bauarten und Montage stehen im Ratgeber Pendeltürbeschläge.
Häufige Fragen
Was ist der Unterschied zu einem Schwingtürscharnier?
Es ist dasselbe Bauteil, nur anders benannt. Pendeltürband, Schwingtürscharnier und Saloontürscharnier bezeichnen Bänder, die in beide Richtungen aufschwingen und selbsttätig zurückstellen.
Wie schwer darf die Tür sein?
Beim Dictator HAWGOOD 4000/4500 trägt die Ausführung E (einfache Federn) höchstens 22 kg, die Ausführung D (doppelte Federn) höchstens 26 kg, jeweils abhängig von Türbreite und Türhöhe.
Bleibt die Tür offen stehen?
Ja, die Bänder haben eine integrierte Feststellung bei etwa 90 Grad, in beide Richtungen. Das ist praktisch beim Durchtragen von Material.
Passt das Band an jede Türdicke?
Nein, die Type richtet sich nach der Türdicke. Die 4000er-Reihe deckt 19 bis 24 mm ab, für dickere Blätter gibt es größere Baureihen.
Alle Artikel im Sortiment
| Modell | Typ | Einsatz |
|---|---|---|
| HAWGOOD 4000 E | einfach | Türdicke 19 bis 24 mm |
| HAWGOOD 4000 D | doppelt | stärkere Türen, kräftiger Rücklauf |
| HAWGOOD 4500 E | einfach | Türdicke 25 bis 30 mm |
| HAWGOOD 4500 D | doppelt | Türdicke 25 bis 30 mm, kräftiger Rücklauf |
