Pendeltürband HAWGOOD 4500 E - Messing vernickelt Dictator

Produktinformationen "Pendeltürband HAWGOOD 4500 E - Messing vernickelt Dictator"

  • Pendeltürband für Türdicken von 25 bis 30 mm (Type 4500)
  • 1 Feder (Ausführung E): Türblatt bis 22 kg je nach Türmaß, siehe Tabelle
  • Feststellung bei ca. 90° in beiden Richtungen, Öffnungswinkel max. 100°
  • Schuh Messing vernickelt, Platte Stahl verzinkt
  • Preis je Stück, pro Tür werden 2 Stück gebraucht

Dictator HAWGOOD 4500 E: Pendeltürband für Pendeltüren und Schwingtüren

Das HAWGOOD 4500 E ist ein federbelastetes Pendeltürband für Türen, die in beide Richtungen aufschwingen: Pendeltüren, oft auch Schwingtüren oder Saloontüren genannt. Nach dem Durchgehen führt die Feder die Tür zurück, sie kommt schnell zum Stillstand und macht dadurch wenig Geräusche. Eine Feststellung bei ca. 90° hält die Tür in beiden Richtungen offen.

Die Feder sitzt im Federzapfen, der in eine Bohrung der Zarge gesteckt wird. Das Türblatt steckt im Schuh, der in die Tür eingelassen wird. Wegen dieser Bauform verringert das Band die Durchgangsbreite nur minimal.

Die Zahl gibt die Türdicke vor: Type 4000 für 19 bis 24 mm, Type 4500 für 25 bis 30 mm. Der Buchstabe nennt die Federn: E mit einer Feder, D mit zwei Federn. Das HAWGOOD 4500 E ist damit das Band für 25 bis 30 mm starke Türen mit 1 Feder.

Typische Einsatzorte für HAWGOOD-Pendeltürbänder sind laut Dictator Thekenklappen, Pendeltüren in LKW-Aufbauten und an Maschinen. Die Gewichtstabelle für 4000 und 4500 reicht von 300 bis 700 mm Türbreite.

Der Schuh aus vernickeltem Messing ist laut Dictator für architektonisch anspruchsvolle Lösungen gedacht. Für feuchte Räume oder außen nennt Dictator die Ausführung mit Edelstahlplatte und Kunststoffschuh: HAWGOOD 4500 E mit Edelstahlplatte. Den Schuh erhalten Sie außerdem in Messing gebürstet und in Kunststoff grau.

E oder D, 4000 oder 4500? Die Gewichtstabelle

Ob ein Paar E reicht oder ein Paar D nötig ist, hängt von Breite, Höhe und Gewicht des Türblatts ab. Die Tabelle von Dictator gilt für 4000 und 4500 gleichermaßen und nennt das höchste zulässige Gewicht des Türblatts.

Türhöhe300 mm400 mm500 mm600 mm700 mm
500 mm9 / 166 / 115 / 94 / 73 / 5,4
600 mm11 / 208 / 146 / 115 / 94 / 7
700 mm12 / 229 / 167 / 136 / 115 / 9
800 mm14 / 2511 / 208 / 147 / 136 / 11
900 mm16 / 2612 / 2210 / 188 / 147 / 12
1000 mm18 / 2613 / 2311 / 209 / 167 / 13
1100 mm20 / 2616 / 2612 / 2210 / 188 / 15
1200 mm22 / 2616 / 2613 / 2311 / 209 / 16
1300 mm22 / 2617 / 2614 / 2512 / 2210 / 18
1400 mm22 / 2619 / 2615 / 2612 / 2211 / 20
1500 mm22 / 2620 / 2616 / 2613 / 2311 / 20
1600 mm22 / 2622 / 2617 / 2614 / 2512 / 22
1800 mm22 / 2622 / 2619 / 2616 / 2614 / 25
2000 mm22 / 2622 / 2621 / 2618 / 2615 / 26

Werte in kg, je Feld links ein Paar E, rechts ein Paar D. Spalten: Türbreite. Quelle: Datenblatt DICTATOR Pendeltürbänder HAWGOOD 4000 und 4500.

Beispiel: Eine Tür mit 600 mm Breite und 1000 mm Höhe darf mit einem Paar E höchstens 9 kg wiegen, mit einem Paar D höchstens 16 kg. Wiegt die Tür mehr als 26 kg oder liegen die Maße außerhalb der Tabelle, bitte vor der Bestellung nachfragen.

Passt eine andere Ausführung besser: HAWGOOD 4500 D mit 2 Federn oder HAWGOOD 4000 E für 19 bis 24 mm.

Montage in 6 Schritten

  1. Pro Tür zwei Bänder vorsehen, je ca. 60 mm unter der Oberkante und über der Unterkante der Tür.
  2. Mittig in die Zarge ein Loch für den Federzapfen bohren: Ø 24 mm, ca. 60 mm tief, genau im 90°-Winkel zur Kante.
  3. Band einstecken und die Platte anzeichnen. Der Zapfen muss frei im Loch sitzen, die Platte parallel zur Zargenkante. Aufnahme für die 3 mm dicke Platte vorbereiten, sodass sie plan in der Zarge sitzt.
  4. Befestigungslöcher bohren, Band einsetzen, Platte verschrauben. Der Schuh muss genau rechtwinklig zur Zarge stehen, damit die Tür ganz schließt.
  5. Aussparung für den Schuh ins Türblatt einlassen, beim 4500 E ca. 24 x 14 mm. Ist die Tür dicker als das Innenmaß des Schuhs, das Türblatt auf beiden Seiten gleichmäßig abarbeiten.
  6. Tür in die Schuhe schieben, vorbohren und die Schuhe fest verschrauben. Die Bohrungen genau mittig setzen, sonst verzieht sich der Schuh und klemmt am Federzapfen.

Kann die Tür weiter als 100° öffnen, gehört zusätzlich ein mechanischer Türstopper dazu. Für eine lange Lebensdauer die Bänder regelmäßig reinigen und die drehenden und beweglichen Teile schmieren.

Video von DICTATOR

Pendeltürbänder HAWGOOD 4000 und 4500

Video: Pendeltürbänder HAWGOOD 4000 und 4500

Pendeltürbänder HAWGOOD 4000 und 4500, DICTATOR Technik. Das Video startet mit dem Klick hier auf der Seite, dabei wird es von YouTube geladen und es werden Daten an Google übertragen.

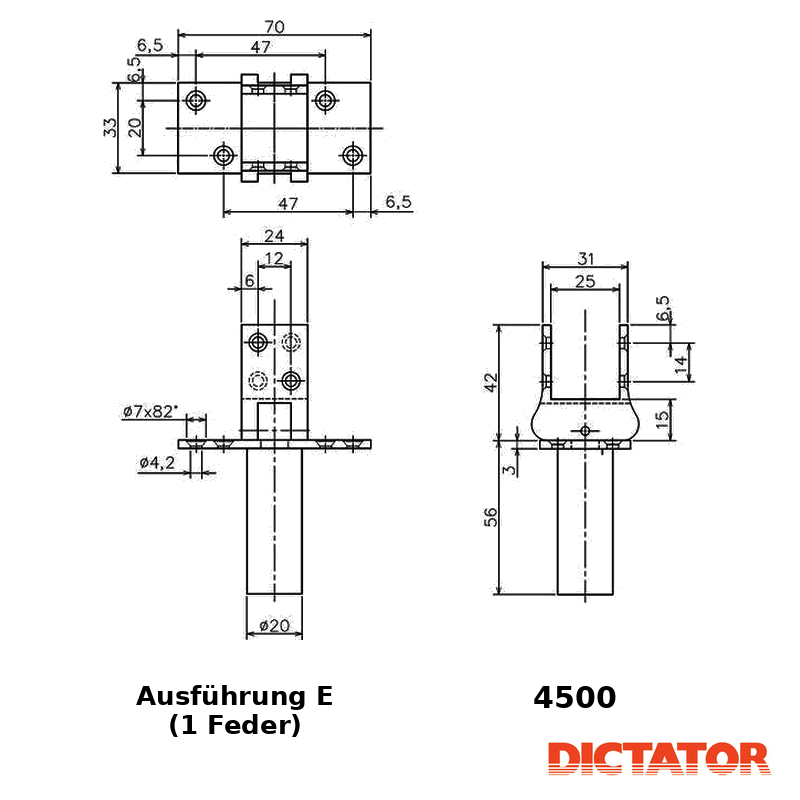

Technische Daten HAWGOOD 4500 E

EigenschaftWert
TypDictator HAWGOOD 4500 E, Bestellnummer 300362
Türdicke25 bis 30 mm
Federn1 Feder (Ausführung E)
Türgewichtbis 22 kg je Paar, abhängig von Breite und Höhe
Türbreite laut Tabelle300 bis 700 mm
Öffnungswinkelmax. 100°
Feststellungca. 90° in beiden Richtungen
SchuhMessing vernickelt
PlatteStahl verzinkt, 3 mm
Bohrung ZargeØ 24 mm, ca. 60 mm tief
Aussparung Schuhca. 24 x 14 mm
Anzahl pro Tür2 Stück (1 Paar)

Häufig gestellte Fragen zum HAWGOOD 4500 E

Ist ein Pendeltürband dasselbe wie ein Scharnier für Schwingtüren?
Ja. Pendeltür, Schwingtür und Saloontür meinen dieselbe Bauart: Die Tür schwingt in beide Richtungen auf. Das Pendeltürband ersetzt das normale Scharnier und führt die Tür mit Federkraft zurück. Beim HAWGOOD 4500 E hält eine Feststellung bei ca. 90° die Tür in beiden Richtungen offen.


Was ist der Unterschied zwischen HAWGOOD 4000 und 4500?
Die Türdicke. Type 4000 ist für Türen von 19 bis 24 mm, Type 4500 für Türen von 25 bis 30 mm. Funktion, Feststellung und Gewichtstabelle sind gleich.


Wann reicht die Ausführung E, wann brauche ich D?
E hat eine Feder, D zwei Federn. Welche Ausführung passt, ergibt sich aus Breite, Höhe und Gewicht des Türblatts laut Tabelle von Dictator. Mit einem Paar E sind höchstens 22 kg möglich, mit einem Paar D 26 kg. Beispiel: Eine Tür mit 600 mm Breite und 1000 mm Höhe darf mit E höchstens 9 kg wiegen, mit D höchstens 16 kg.


Wie viele Pendeltürbänder brauche ich pro Tür?
Mindestens zwei, je ca. 60 mm unter der Oberkante und über der Unterkante der Tür. Der Preis gilt je Stück, für eine Tür also 2 Stück bestellen. Pro Tür wird immer ein Paar E oder ein Paar D eingebaut.


Wie weit lässt sich die Tür öffnen?
Der Öffnungswinkel beträgt höchstens 100°, bei ca. 90° hält die Feststellung die Tür offen. Kann die Tür weiter als 100° aufgehen, muss laut Dictator zusätzlich ein mechanischer Türstopper montiert werden.


Kann ich das HAWGOOD 4500 E außen oder in Feuchträumen einsetzen?
Für feuchte Umgebungen und den Außenbereich nennt Dictator die Ausführung mit Edelstahlplatte und Kunststoffschuh. Auch diese Ausführung können Sie hier bestellen. Die Ausführung mit Messingschuh und verzinkter Platte nennt Dictator dafür nicht.

Lieferumfang

  • 1 Stück Pendeltürband HAWGOOD 4500 E, Messing vernickelt
