DIN EN 1154: die EN-Größe beim Türschließer
- Die EN-Größe nach DIN EN 1154 ist die Schließkraftklasse eines Türschließers, von EN 1 bis EN 7.
- Sie richtet sich nach der Türflügelbreite: EN 4 zum Beispiel gilt für Flügel über 950 bis 1100 mm.
- EN 2-5 heißt einstellbar: Der Schließer deckt Türen von über 750 bis 1250 mm ab.
- Montageart zählt: Als Parallelarm erreichen manche Schließer eine Größe weniger.
- Schwere oder hohe Türen und Wind: eine Größe mehr. An Feuerschutztüren laut GEZE mindestens EN 3.
Die EN-Größe eines Türschließers gibt nach DIN EN 1154 an, wie viel Schließkraft er aufbringt. Die Größen reichen von EN 1 für schmale, leichte Türen bis EN 7 für Flügel bis 1600 mm Breite. Welche Größe eine Tür braucht, richtet sich in erster Linie nach der Türflügelbreite. Türhöhe, Türgewicht und Wind können eine größere Größe erfordern, die Montageart kann die Größe begrenzen, die ein Schließer erreicht. Die Grundlagen zu Bauarten und Auswahl stehen im Türschließer Ratgeber, hier geht es um die Größe im Detail.
Tabelle: EN 1 bis EN 7 und Türflügelbreite
GEZE und dormakaba drucken dieselbe Zuordnung in ihren Unterlagen ab. Die Werte für EN 1 bis EN 6 stimmen überein, EN 7 steht als Tabellenzeile bei GEZE.
| EN-Größe | Türflügelbreite |
|---|---|
| EN 1 | bis 750 mm |
| EN 2 | über 750 bis 850 mm |
| EN 3 | über 850 bis 950 mm |
| EN 4 | über 950 bis 1100 mm |
| EN 5 | über 1100 bis 1250 mm |
| EN 6 | über 1250 bis 1400 mm |
| EN 7 | über 1400 bis 1600 mm |

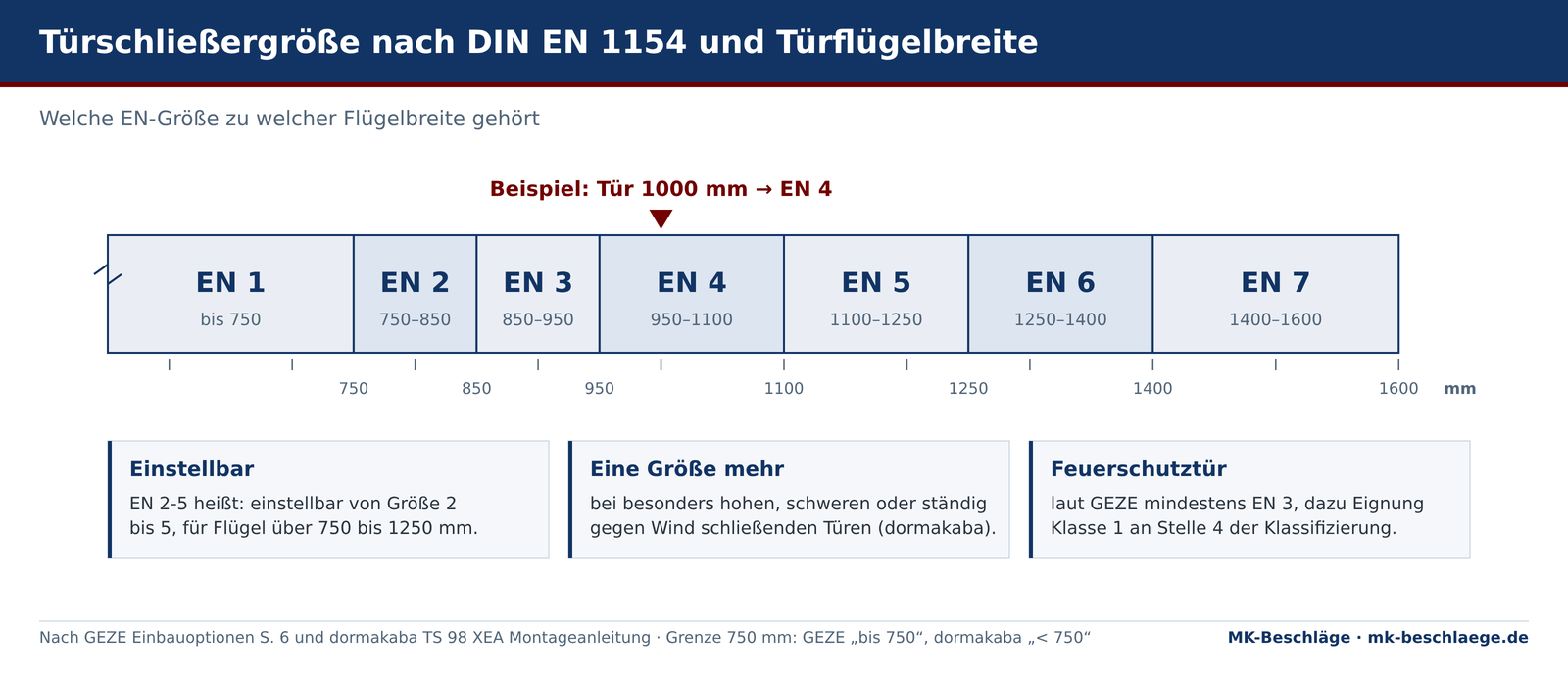

Die EN-Größe richtet sich nach der Türflügelbreite. Eine Tür mit 1000 mm braucht EN 4.
So lesen Sie die Tabelle: Eine Tür mit 1000 mm Flügelbreite liegt im Bereich über 950 bis 1100 mm und braucht EN 4. Ein Schließer mit Einstellbereich EN 2-5 passt, wenn er auf EN 4 gestellt wird. Genau an der Grenze von 750 mm weichen die Hersteller ab: GEZE ordnet „bis 750 mm“ EN 1 zu, dormakaba schreibt für EN 1 „kleiner 750 mm“.
Feste Größe oder Einstellbereich
Steht auf einem Türschließer eine einzelne Zahl, ist die Größe fest. Steht ein Bereich, lässt sich die Schließkraft innerhalb dieses Bereichs einstellen.
- Feste Größe: Der Dorma TS 91 in der Ausführung EN 3 ist fest auf EN 3 für Türen bis 950 mm eingestellt.
- Einstellbereich: Der Dorma TS 93 B EN 2-5 deckt EN 2 bis EN 5 ab, also Türen bis 1250 mm. dormakaba führt die einstellbare Größe als eigenes Merkmal in der Leistungserklärung.
- Einstellen am Gerät: GEZE zeigt die eingestellte Größe beim TS 4000 und TS 5000 in einer Anzeige am Gehäuse. Beim GEZE TS 3000 V wird sie über Umdrehungen der Stellschraube eingestellt, beim Dorma TS 98 XEA von vorn mit dem Akkuschrauber.
Wie die Schließkraft und die übrigen Ventile Schritt für Schritt eingestellt werden, erklärt der Artikel Türschließer einstellen.
Montageart: Wann der Schließer eine Größe verliert
Bei MK ist die Normalmontage auf dem Türblatt der Standard, die Kopfmontage am Sturz der Sonderfall. Ob die Montageart die erreichbare Größe verändert, hängt vom Gerät ab. Deshalb immer die Angabe für die konkrete Montageart prüfen.
| Schließer | Normalmontage | Parallelarm bzw. andere Montage |
|---|---|---|
| Dorma TS 83 EN 3-6 | EN 3-6 | Parallelarm: EN 3-5 |
| Dorma TS 83 EN 2-5 | EN 2-5 | Parallelarm: EN 2-4 |
| Dorma TS 73 V EN 2-4 | EN 2-4 | Parallelarm: EN 2-3 |
| GEZE TS 4000 | EN 1-6 bis 1400 mm | Parallelarm: weiter EN 1-6, aber ca. 30 mm weniger Durchgangshöhe |
| GEZE TS 5000 | EN 2-6 bis 1400 mm | Kopfmontage Bandgegenseite: EN 2-6; Kopfmontage Bandseite (EFS/RFS): EN 3-6 |
Zwei weitere Punkte nennt GEZE für die Montage auf der Bandgegenseite: Bei Gleitschienen-Schließern ist der Öffnungswinkel zu begrenzen, etwa mit einem Türstopper. Eine Kopfmontage mit Sturzfutterwinkel kostet ca. 100 mm Durchgangshöhe, was in Rettungswegen zu beachten ist.
Schwere Türen und Wind: eine Größe mehr
dormakaba schreibt für TS 83, TS 93 und TS 98 XEA gleichlautend: Für besonders hohe und schwere sowie ständig gegen starken Winddruck schließende Türen sollte die nächste Schließergröße gewählt oder eine höhere Schließkraft eingestellt werden. Leichtere Modelle wie TS 73 V und TS 92 sind laut dormakaba nicht für nach außen öffnende Außentüren vorgesehen. Für solche Türen empfiehlt der Hersteller die größeren Baureihen.
Die Tabelle oben ist also ein Mindestwert für die Breite. Eine Tür mit 900 mm, die im Wind steht, bekommt besser EN 4 als EN 3.
Feuer- und Rauchschutztüren
- GEZE schreibt in den Montageanleitungen von TS 4000 R und TS 5000 ISM: An Feuerschutztüren muss mindestens die Türschließergröße EN 3 eingestellt werden.
- Der Schließer muss für Feuer- und Rauchschutztüren geeignet sein. Das steht als Klasse 1 an der vierten Stelle des Klassifizierungsschlüssels.
- dormakaba weist darauf hin, dass zusätzlich ein Eignungsnachweis in Verbindung mit der jeweiligen Tür erforderlich ist.
- Eine mechanische Rastfeststellung ist laut dormakaba nicht für Feuer- und Rauchschutztüren geeignet. Soll eine solche Tür offen stehen, braucht es eine Feststellanlage.
Den Klassifizierungsschlüssel lesen
In der Leistungserklärung, im Zertifikat und bei der CE-Kennzeichnung steht nach EN 1154 eine sechsstellige Ziffernfolge. GEZE und dormakaba erklären die Stellen so:
| Stelle | Bedeutung | Werte |
|---|---|---|
| 1 | Anwendungsklasse | 3 = Schließen aus 105°, 4 = Schließen aus 180° |
| 2 | Dauerfunktion | 8 = 500 000 Zyklen |
| 3 | Türschließergröße | 1 bis 7, bei einstellbaren Schließern als Bereich |
| 4 | Eignung für Feuer- und Rauchschutztüren | 0 = nein, 1 = ja |
| 5 | Sicherheit | 1 |
| 6 | Korrosionsbeständigkeit | 0 bis 4, 3 = hoch, 4 = sehr hoch |
Beispiel: Der Dorma TS 83 EN 3-6 ist laut Leistungserklärung so klassifiziert: Schließen aus 180° Klasse 4, Dauerfunktion Klasse 8, Größe EN 3-6, Feuer- und Rauchschutztüren Klasse 1, Sicherheit Klasse 1, Korrosionsbeständigkeit Klasse 4. Als Ziffernfolge: 4 8 3-6 1 1 4.

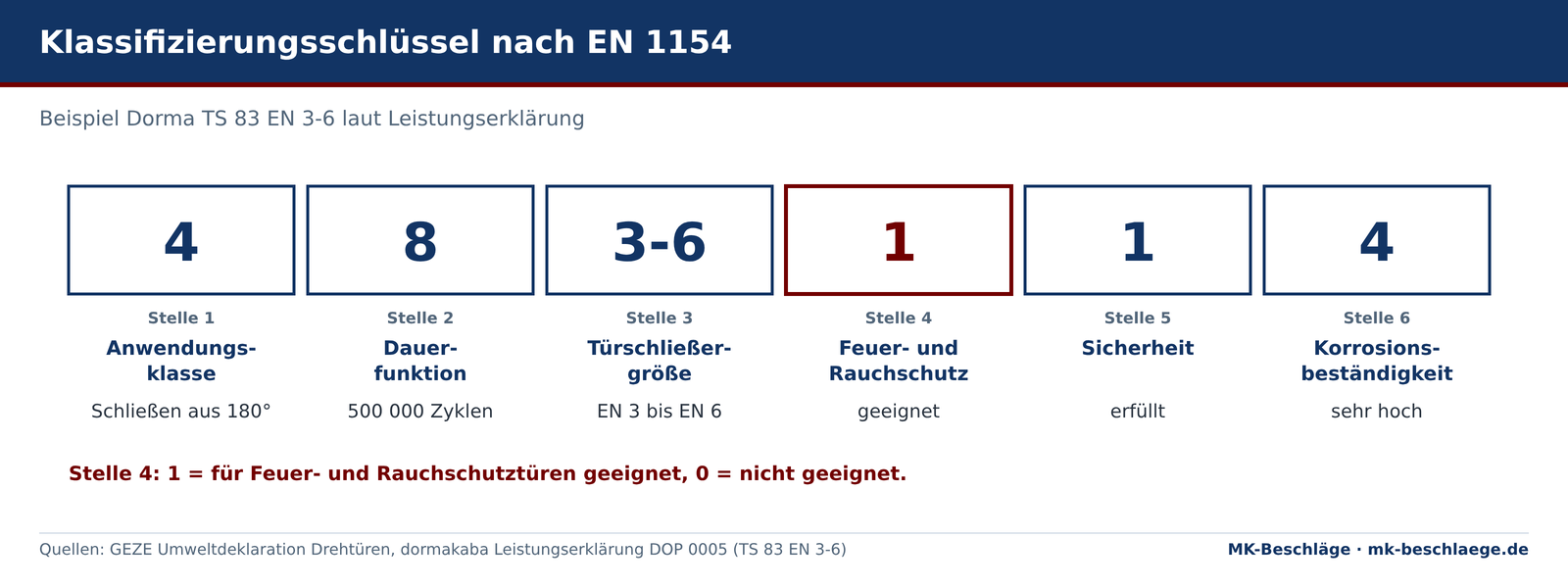

Die sechs Stellen der Klassifizierung nach EN 1154 am Beispiel des Dorma TS 83 EN 3-6.
Barrierefreiheit nach DIN 18040
Für barrierefreie Türen muss sich die Tür mit wenig Kraft öffnen lassen. Die Hersteller geben dafür je Modell an, bis zu welcher Türbreite ihr Schließer die Anforderung nach DIN 18040 einhält. dormakaba erreicht das beim TS 93 mit einem stark abfallenden Öffnungsmoment nach DIN SPEC 1104.
| Schließer | barrierefrei nach DIN 18040 bis |
|---|---|
| Dorma TS 98 XEA | 1250 mm Türbreite |
| Dorma TS 93 (EN 2-5) | 1250 mm Türbreite |
| GEZE TS 5000 ECline | 1250 mm Flügelbreite |
| GEZE TS 4000 und TS 5000 | 1100 mm Flügelbreite |
Beispiele aus dem Sortiment
| Türschließer | EN-Größe | Türflügelbreite bis |
|---|---|---|
| GEZE TS 3000 V | EN 1-4 | 1100 mm |
| GEZE TS 2000 NV | EN 2-4 | 1100 mm |
| Dorma TS 73 V | EN 2-4 | 1100 mm |
| Dorma TS 93 B EN 2-5 | EN 2-5 | 1250 mm |
| GEZE TS 5000 ECline | EN 3-5 | 1250 mm |
| GEZE TS 4000 | EN 1-6 | 1400 mm |
| GEZE TS 5000 | EN 2-6 | 1400 mm |
| Dorma TS 98 XEA | EN 1-6 | 1400 mm |
Alle Modelle finden Sie in der Kategorie Türschließer.
Häufige Fragen
Welche EN-Größe brauche ich für eine 1000 mm breite Tür?
EN 4, denn EN 4 gilt für Flügelbreiten über 950 bis 1100 mm. Bei hohen, schweren oder windbelasteten Türen empfiehlt dormakaba die nächste Größe.
Was bedeutet EN 2-5 auf einem Türschließer?
Die Schließkraft ist zwischen Größe 2 und Größe 5 einstellbar. Der Schließer passt damit an Türen mit über 750 bis 1250 mm Flügelbreite.
Welche Größe braucht eine Feuerschutztür mindestens?
Laut GEZE mindestens EN 3. Dazu muss der Schließer für Feuer- und Rauchschutztüren geeignet sein, und dormakaba verlangt zusätzlich einen Eignungsnachweis zusammen mit der Tür.
Verliere ich bei Parallelarm-Montage Schließkraft?
Je nach Gerät. Der Dorma TS 83 EN 3-6 erreicht als Parallelarm nur EN 3-5, der Dorma TS 73 V EN 2-4 nur EN 2-3. Der GEZE TS 4000 bleibt bei EN 1-6, kostet aber ca. 30 mm Durchgangshöhe.
Was bedeutet die Ziffernfolge in der Leistungserklärung?
Sie ist der Klassifizierungsschlüssel nach EN 1154 mit sechs Stellen: Anwendungsklasse, Dauerfunktion, Größe, Eignung für Feuer- und Rauchschutztüren, Sicherheit und Korrosionsbeständigkeit.
Ist jeder Türschließer barrierefrei nach DIN 18040?
Nein. Die Hersteller nennen je Modell eine maximale Türbreite, etwa 1250 mm beim Dorma TS 93 und TS 98 XEA und 1100 mm beim GEZE TS 4000 und TS 5000.
