Montage-Freigaben: Dictator Türdämpfer V 1600
- Montage-Freigaben sind die Liste von Dictator mit den Feuer- und Rauchschutztüren, an denen der Türdämpfer V 1600 montiert werden darf.
- Die allgemeine bauaufsichtliche Zulassung Z-6.100-2502 umfasst zwei Ausführungen: V 1600 F mit 80 N und V 1600 mit 50 N.
- Die Zulassung des Dämpfers allein reicht nicht: Er muss im Verwendbarkeitsnachweis der Tür stehen oder per Herstellererklärung erlaubt sein.
- Je näher der Türdämpfer an der Schließkante sitzt, desto höher werden Schließ- und Öffnungskraft. Die Freigabeliste nennt deshalb Abstände je Türtyp.
- Ob Montageplatten für Dämpfer und Haken nötig sind, regelt der Verwendbarkeitsnachweis der jeweiligen Tür.
Montage-Freigaben sind die von Dictator geführte Liste der Feuer- und Rauchschutztüren, an denen der Türdämpfer V 1600 montiert werden darf, weil er Bestandteil der Türenzulassung ist oder weil der Türhersteller die Verwendung per Herstellererklärung erlaubt. Dictator fasst diese Liste im Dokument „Montage-Hinweise Türdämpfer V 1600“ zusammen mit den wichtigen Montagehinweisen, der Montageanleitung für Feuer- und Rauchschutztüren und der allgemeinen bauaufsichtlichen Zulassung. Es gilt für Türen mit Federband oder Obentürschließer. Dieser Beitrag erklärt, was in den Freigaben steht und worauf Sie bei der Montage achten.
Worauf es an Brandschutztüren ankommt

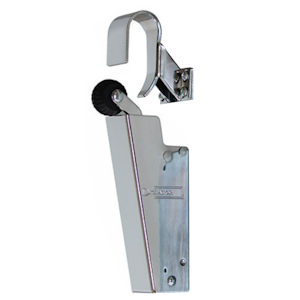

Brandschutztüren schließen oft nicht korrekt, selbst wenn sie einen Obentürschließer haben. Dictator nennt als typisches Beispiel eine Brandschutzschleuse mit zwei Türen kurz hintereinander: Ist die zweite Tür geschlossen, kann ein Luftpolster das vollständige Schließen der ersten verhindern, ist sie offen, knallt die erste Tür oft laut zu. Die Türdämpfer V 1600 und V 1600 F ziehen die Tür zum Schluss sicher in die Schlossfalle und verhindern zugleich das Zuknallen.
An einer Feuer- oder Rauchschutztür entscheidet aber nicht die Bauform, sondern die Freigabe. Ein Türdämpfer darf dort nur verwendet werden, wenn er zusammen mit der jeweiligen Tür nachgewiesen und in deren Verwendbarkeitsnachweis aufgeführt ist. Prüfen Sie deshalb vor der Montage, ob der Türdämpfer in der Türenzulassung enthalten ist oder ob eine Herstellererklärung des Türenherstellers die Anbringung erlaubt. Die dort gemachten Vorgaben sind genau zu befolgen. Auf Wunsch übernimmt Dictator die Klärung mit dem Türhersteller.
Warum eine Brandschutztür überhaupt selbsttätig schließen muss, erklärt der Beitrag Was bedeutet feuerhemmend?
Welche Ausführung ist zugelassen?
Die allgemeine bauaufsichtliche Zulassung Z-6.100-2502 des Deutschen Instituts für Bautechnik nennt zwei Varianten:
| Variante | Federstärke | Geschwindigkeit einstellbar | Verwendung an Feuer- und Rauchschutztüren |
|---|---|---|---|
| V 1600 F 80 N | 80 N | nein | einflügelig mit Federbändern nach DIN 18272 und DIN 18262; ein- oder zweiflügelig mit Türschließer nach DIN EN 1154 |
| V 1600 50 N | 50 N | ja | ein- oder zweiflügelig mit Türschließer nach DIN EN 1154 |
Die Zulassung gilt für einflügelige Drehflügeltüren und für den Gangflügel zweiflügeliger Drehflügeltüren im Innenbereich. Bei zweiflügeligen Türen ist der Einsatz nur zulässig, wenn die Schließfolge der Flügel sichergestellt ist, zum Beispiel durch Standflügelverschlüsse. Die Türen dürfen aus Holz, Stahl oder Aluminium bestehen, der Dämpfer darf nur in trockenen Räumen mit nicht korrosiver Umgebungsluft verwendet werden. Jeder zugelassene Türdämpfer muss mindestens mit der Zulassungsnummer dauerhaft lesbar gekennzeichnet sein.
Im Auszug der Freigabeliste ist fast durchgehend der Dictator Türdämpfer V 1600 F eingetragen. Die Ausführung V 1600 mit 50 N steht dort nur bei einem Türtyp. Der V 1600 F hat eine fest eingestellte Schließgeschwindigkeit. Den passenden Haken wählen Sie nach der Lage des Türblatts im Rahmen:
| Haken | Türlage | Bereich |
|---|---|---|
| 1009 | gleichliegende Türen | -4 bis +14 mm |
| 1013 | aufliegende Türen | +15 bis +30 mm |
| 1011 | zurückliegende Türen | -5 bis -20 mm |
Einzelne Einträge der Freigabeliste schreiben einen bestimmten Haken vor, etwa „V 1600 F mit Haken 1013“ oder „mit Haken 1009“.
Was steht in der Freigabeliste?
Die Liste führt die Brandschutztüren auf, an denen der V 1600 montiert werden darf, entweder weil er Bestandteil der Türenzulassung ist oder weil eine Herstellererklärung vorliegt. Der Auszug nennt Türsysteme mehrerer Türhersteller, darunter Hörmann, Novoferm, Schüco und Teckentrup. Für jeden Türtyp stehen dort:
- Schließmittel: ob die Freigabe für Federband, Obentürschließer oder beides gilt, jeweils mit dem zulässigen Abstand zur Schließkante. Häufig sind es 400 mm, bei einigen Türtypen höchstens 300 mm mit Federband oder 350 mm mit Obentürschließer, bei manchen Türen mit Obentürschließer 46 mm.
- Montageplatten: ob eine Montageplatte für den Haken (Dictator Montageplatte für Haken 1009, 1011 und 1013) und für den Türdämpfer (Dictator Montageplatte für Türdämpfer V 1600 an Brandschutztüren) vorgeschrieben ist.
- Zulassung: die Nummer der Türenzulassung oder der Hinweis „Hersteller-Erklärung“.
- Ausführung: welche Variante des V 1600 verwendet werden darf.
Die Fußnoten begrenzen viele Einträge auf ein Baurichtmaß von höchstens 1250 x 2500 mm, einige zusätzlich auf ein Türflügelgewicht von höchstens 200 kg. Bei zweiflügeligen Anlagen und bei allen Brandschutztüren, die nicht in der Liste stehen, verlangt Dictator Rücksprache mit seinen technischen Kundenberatern. Das gilt im Zweifel immer, vor allem bei Montagen nahe der Schließkante, weil dort höhere Öffnungskräfte nötig sind.
Türdämpfer montieren: Ablauf an der Brandschutztür

Je näher der Türdämpfer an der Schließkante sitzt, desto höher sind Schließ- und Öffnungskraft. Abbildung aus den DICTATOR-Montagehinweisen zum V 1600.
- Unterlagen prüfen: Steht der V 1600 im Verwendbarkeitsnachweis der Tür oder liegt eine Herstellererklärung vor? Welche Ausführung, welcher Abstand zur Schließkante, welche Montageplatten sind vorgegeben?
- Schließkraft der Tür prüfen: Legen Sie die Tür an den Fallenriegel an und drücken Sie sie nur mit dem Daumen zu. Lässt sie sich so nicht schließen, ist die Tür zu schwergängig. Dann prüfen: Hat der Fallenriegel Schlagrillen, die Falle tauschen. Schlossfalle und Fallenriegel fetten. Ist die Falle verstellbar, sie eventuell weiter heraussetzen. Hat die Tür Spannungen, die Bänder einstellen.
- Türdämpfer zuerst montieren: Standardmäßig sitzt der V 1600 senkrecht auf der Bandseite der Tür. Bei voll umgelegtem Rollenhebel muss der Abstand von der Oberkante des Türblatts zur Unterkante des Rollenhebels mindestens 2 mm betragen.
- Haken einrichten: Tür schließen und den Haken senkrecht ausrichten. Bei umgelegtem Rollenhebel soll der Quersteg des Hakens leicht berührt werden. Den Haken zunächst nur mit 2 Langlöchern befestigen, nachjustieren und dann komplett befestigen.
- Funktion prüfen: Die Tür aus etwa 90° öffnen und loslassen. Sie muss selbsttätig schließen, ohne zurückzuschlagen. Die Dämpfung setzt im letzten Türbereich ein, der Haken fängt sauber ein, ohne am Türblatt zu schleifen. Die Tür muss vollständig ins Schloss ziehen, die Dichtungen müssen anliegen, nichts darf an Boden oder Rahmen anstoßen oder klemmen. Datum, Name des Monteurs und Ergebnis kommen ins Prüfprotokoll.
Türdämpfer V 1600 an normalen Türen montieren
An Türen ohne Brandschutzanforderung entfällt die Freigabe, der Ablauf ist ähnlich: Der V 1600 wird mit seiner schwenkbaren Grundplatte auf dem Türblatt befestigt, üblicherweise etwa in Türmitte. Klappen Sie die Grundplatte heraus, halten Sie sie senkrecht an das Türblatt und befestigen Sie sie zunächst mit einer Schraube im Langloch so, dass ihr oberes Ende etwa 2 mm über die Türoberkante hinausragt. Nach Kontrolle der lotrechten Lage folgen die übrigen Schrauben Ø 4,5 x 19, dann schwenken Sie das Gehäuse nach unten, bis es einrastet. Den Haken setzen Sie so an die Zarge, dass die Gummirolle mittig einläuft; die Höhe stimmt, wenn die Rolle bei umgeklapptem Rollenhebel die Vorderkante des Hakens gerade noch leicht berührt. Für Stahltüren gibt es Montageplatten.
Bei den Ausführungen mit einstellbarer Geschwindigkeit drehen Sie die Kolbenstange im Uhrzeigersinn für langsameres, gegen den Uhrzeigersinn für schnelleres Schließen. Zwei volle Umdrehungen entsprechen etwa einer Sekunde. Welche Bauart zu Ihrer Tür passt, zeigt der Türdämpfer-Assistent, Hintergründe stehen im Türdämpfer-Ratgeber.
Reparatur und Austausch an Brandschutztüren
Der V 1600 F ist ein sicherheitsrelevantes Bauteil. Eigene Reparaturen sind nicht zulässig: Der Dämpfer darf nicht geöffnet, Teile dürfen nicht gerichtet oder nachbearbeitet und kein Öl nachgefüllt werden. Bei Beschädigung, Verformung, starkem Verschleiß oder Ölverlust wird immer der komplette Türdämpfer ersetzt, bei beschädigtem Haken der komplette Haken einschließlich nötiger Montageplatten. Der Austausch ist Sache von Fachpersonal, danach sind die Funktionsprüfungen vollständig zu wiederholen und zu dokumentieren.
Die Schließfunktion einer Brandschutztür darf nicht beeinträchtigt werden. Keile und mechanische Feststeller sind an Brand- und Rauchschutztüren verboten; offen gehalten werden darf eine solche Tür nur mit einer zugelassenen Feststellanlage. Mehr dazu im Feststellanlagen-Ratgeber.
Häufige Fragen
Was sind Montage-Freigaben beim Türdämpfer V 1600?
Eine Liste von Dictator mit Brandschutztüren, an denen der V 1600 montiert werden darf, weil er Bestandteil der Türenzulassung ist oder eine Herstellererklärung vorliegt. Je Türtyp stehen dort Schließmittel, Abstand zur Schließkante, Montageplatten, Zulassung und zulässige Ausführung.
Welchen Türdämpfer darf ich an einer Brandschutztür montieren?
Eine der beiden Ausführungen aus der Zulassung Z-6.100-2502: den V 1600 F mit 80 N (einflügelig mit Federbändern, ein- oder zweiflügelig mit Türschließer nach DIN EN 1154) oder den V 1600 mit 50 N und einstellbarer Geschwindigkeit (ein- oder zweiflügelig, nur mit Türschließer nach DIN EN 1154). Zweiflügelig nur am Gangflügel und mit sichergestellter Schließfolge.
Reicht die Zulassung des Türdämpfers aus?
Nein. Der Türdämpfer muss zusätzlich im Verwendbarkeitsnachweis der Tür aufgeführt sein oder der Türhersteller muss die Montage per Herstellererklärung erlauben.
Wie weit darf der Türdämpfer von der Schließkante entfernt sitzen?
Das legt die Freigabe je Türtyp fest, häufig sind es 400 mm. Je näher der Dämpfer an der Schließkante sitzt, desto höher werden Schließ- und Öffnungskraft.
Brauche ich Montageplatten?
Das regelt der Verwendbarkeitsnachweis der jeweiligen Tür. Dictator bietet eine Montageplatte für den Türdämpfer an Brandschutztüren und eine Montageplatte für die Haken 1009, 1011 und 1013.
Kann ich die Schließgeschwindigkeit des V 1600 F einstellen?
Nein. Der V 1600 F hat eine fest eingestellte Schließgeschwindigkeit. Einstellbar ist sie beim V 1600 mit 50 N.
