Dictator Türdämpfer V 1600 F - Brandschutz

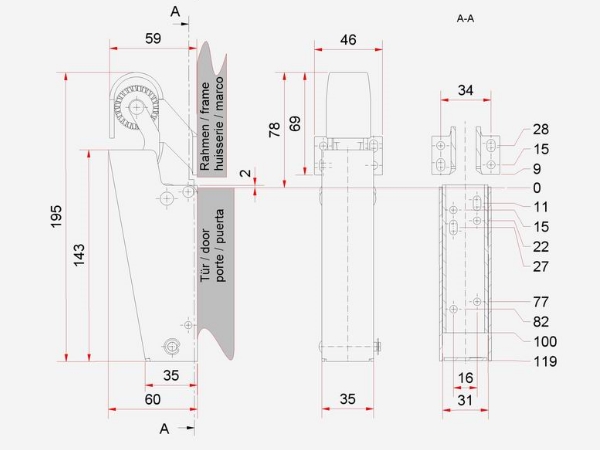

Türdämpfer V 1600 F (Brandschutz) von DICTATOR  Die zugelassene Lösung für Brand- und Rauchschutztüren Der DICTATOR Türdämpfer V 1600 F (Brandschutz) ist für den Einsatz an einflügeligen Feuerschutztüren geeignet, als Schließmittel ist der Türdämpfer V 1600 F mit einem Federband ausgerüstet sind. Das Türdämpfermodell V 1600 F wurde für den Einsatz an Brandschutztüren geprüft. Für den Türdämpfer V 1600 F (Ausführung mit fest eingestellter Schließgeschwindigkeit und Feder 80 N) liegt ein allgemeines bauaufsichtliches Prüfzeugnis zur Verwendung an Feuerschutztüren vor. Die Montageanleitung muss daher in allen Punkten zwingend zu beachtet werden.Ausführungen Türdämpfer V 1600 F: Artikelnummer Federkraft Haken Oberfläche 300960 starke Feder 80 N Haken 1009 für gleichliegende Türen (-4 bis +14 mm) glanzverchromt 300973 starke Feder 80 N Haken 1013 für aufliegende Türen (+15 bis +30 mm) glanzverchromt 300963 starke Feder 80 N Haken 1011 für zurückliegende Türen (-5 bis -20 mm) glanzverchromt Hinweise: Bevor der Türdämpfer V 1600F an einer Rauch- oder Brandschutztür montiert wird, ist zu überprüfen, ob der Türdämpfer in der Zulassung der Tür aufgeführt ist oder ob eine Herstellererklärung des Türenproduzenten existiert, in der die Anbringung des Türdämpfers an der jeweiligen Tür erlaubt ist. DICTATOR arbeitet u.a. mit den Türenherstellern Hörmann, Teckentrup, Novoferm, Domoferm und Schüco eng zusammen, so daß die Montage der Türdämpfer bereits in vielen Fällen konform mit der Türenzulassung möglich ist – selbstverständlich auch für nachträgliche Montagen am Verwendungsort. Vor der Montage an Feuerschutztüren ist zu klären, ob für die Anbringung an der jeweiligen Brand- oder Rauchschutztür Montageplatten erforderlich sind. Die speziell hierfür gültige Montageanleitung ist dabei in allen Punkten zu beachten. Die aktuelle Liste an Herstellern und Türmodellen finden Sie in dem unten aufgeführten Dokument „Montage-Hinweise“.   Technische Daten: Türarten Brandschutztüren DIN links und DIN rechts, auf-, gleich- und zurückliegend, mit und ohne Falz Schließkraft 80 N (am Türdämpfer gemessen) Dämpfungscharakteristik Progressiv Schließgeschwindigkeit Fest eingestellt Dämpfungsmedium Nahezu temperaturneutrales Silikonöl Oberfläche Glanzverchromt Lieferumfang Türdämpfer, Einlaufkurve, Befestigungsschrauben Material Stahl Montage:Der DICTATOR Türdämpfer V 1600 F wird auf dem Türblatt mittels einer schwenkbaren Grundplatte, etwa in Türmitte, befestigt. Um eine sichere und zuverlässige Funktion des Türdämpfers zu garantieren, sind bei einer Reihe von Feuerschutztüren für den Türdämpfer und ggf. auch den Haken Montageplatten erforderlich (205212 und 205231XL). Dies wird vom Hersteller in der Zulassung bzw. in der Herstellererklärung zur jeweiligen Tür festgelegt. 1) Zunächst klappt man die Grundplatte heraus und markiert am Türblatt (ca. 40 cm von der Schloßseite der Türe entfernt) das Langloch der Grundplatte. 2) Die obere Kante der Grundplatte soll ca. 2 mm über die Türoberkante herausragen. 3) Das Gehäuse wird lotrecht ausgerichtet. 4) Die Grundplatte wird endgültig mit den 4 Schrauben Ø 4,5x19 befestigt. 5) Das Gehäuse wird nach unten geschwenkt, bis es an der Grundplatte einrastet. 6) Der Einlaufhaken wird so befestigt, daß die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Einlaufhaken gerade noch leicht berührt. Bei aufliegenden Türen mit einem Überfalz von 10 - 30 mm benötigen Sie den Haken Typ 1013, für 10 - 20 mm zurückliegende Türen den Haken Typ 1011. Lieferumfang:- Dictator Türdämpfer V 1600 F - Brandschutz - glanzverchromt- Für den Einsatz an Brandschutztüren mit Montageplatten für Haken und Türdämpfer (wählbar)

Türdämpfer V 1600 F (Brandschutz) von DICTATOR  Die zugelassene Lösung für Brand- und Rauchschutztüren Der DICTATOR Türdämpfer V 1600 F (Brandschutz) ist für den Einsatz an einflügeligen Feuerschutztüren geeignet, als Schließmittel ist der Türdämpfer V 1600 F mit einem Federband ausgerüstet sind. Das Türdämpfermodell V 1600 F wurde für den Einsatz an Brandschutztüren geprüft. Für den Türdämpfer V 1600 F (Ausführung mit fest eingestellter Schließgeschwindigkeit und Feder 80 N) liegt ein allgemeines bauaufsichtliches Prüfzeugnis zur Verwendung an Feuerschutztüren vor. Die Montageanleitung muss daher in allen Punkten zwingend zu beachtet werden.Ausführungen Türdämpfer V 1600 F: Artikelnummer Federkraft Haken Oberfläche 300960 starke Feder 80 N Haken 1009 für gleichliegende Türen (-4 bis +14 mm) glanzverchromt 300973 starke Feder 80 N Haken 1013 für aufliegende Türen (+15 bis +30 mm) glanzverchromt 300963 starke Feder 80 N Haken 1011 für zurückliegende Türen (-5 bis -20 mm) glanzverchromt Hinweise: Bevor der Türdämpfer V 1600F an einer Rauch- oder Brandschutztür montiert wird, ist zu überprüfen, ob der Türdämpfer in der Zulassung der Tür aufgeführt ist oder ob eine Herstellererklärung des Türenproduzenten existiert, in der die Anbringung des Türdämpfers an der jeweiligen Tür erlaubt ist. DICTATOR arbeitet u.a. mit den Türenherstellern Hörmann, Teckentrup, Novoferm, Domoferm und Schüco eng zusammen, so daß die Montage der Türdämpfer bereits in vielen Fällen konform mit der Türenzulassung möglich ist – selbstverständlich auch für nachträgliche Montagen am Verwendungsort. Vor der Montage an Feuerschutztüren ist zu klären, ob für die Anbringung an der jeweiligen Brand- oder Rauchschutztür Montageplatten erforderlich sind. Die speziell hierfür gültige Montageanleitung ist dabei in allen Punkten zu beachten. Die aktuelle Liste an Herstellern und Türmodellen finden Sie in dem unten aufgeführten Dokument „Montage-Hinweise“.   Technische Daten: Türarten Brandschutztüren DIN links und DIN rechts, auf-, gleich- und zurückliegend, mit und ohne Falz Schließkraft 80 N (am Türdämpfer gemessen) Dämpfungscharakteristik Progressiv Schließgeschwindigkeit Fest eingestellt Dämpfungsmedium Nahezu temperaturneutrales Silikonöl Oberfläche Glanzverchromt Lieferumfang Türdämpfer, Einlaufkurve, Befestigungsschrauben Material Stahl Montage:Der DICTATOR Türdämpfer V 1600 F wird auf dem Türblatt mittels einer schwenkbaren Grundplatte, etwa in Türmitte, befestigt. Um eine sichere und zuverlässige Funktion des Türdämpfers zu garantieren, sind bei einer Reihe von Feuerschutztüren für den Türdämpfer und ggf. auch den Haken Montageplatten erforderlich (205212 und 205231XL). Dies wird vom Hersteller in der Zulassung bzw. in der Herstellererklärung zur jeweiligen Tür festgelegt. 1) Zunächst klappt man die Grundplatte heraus und markiert am Türblatt (ca. 40 cm von der Schloßseite der Türe entfernt) das Langloch der Grundplatte. 2) Die obere Kante der Grundplatte soll ca. 2 mm über die Türoberkante herausragen. 3) Das Gehäuse wird lotrecht ausgerichtet. 4) Die Grundplatte wird endgültig mit den 4 Schrauben Ø 4,5x19 befestigt. 5) Das Gehäuse wird nach unten geschwenkt, bis es an der Grundplatte einrastet. 6) Der Einlaufhaken wird so befestigt, daß die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Einlaufhaken gerade noch leicht berührt. Bei aufliegenden Türen mit einem Überfalz von 10 - 30 mm benötigen Sie den Haken Typ 1013, für 10 - 20 mm zurückliegende Türen den Haken Typ 1011. Lieferumfang:- Dictator Türdämpfer V 1600 F - Brandschutz - glanzverchromt- Für den Einsatz an Brandschutztüren mit Montageplatten für Haken und Türdämpfer (wählbar)

Türdämpfer V 1600 F (Brandschutz) von DICTATOR  Die zugelassene Lösung für Brand- und Rauchschutztüren Der DICTATOR Türdämpfer V 1600 F (Brandschutz) ist für den Einsatz an einflügeligen Feuerschutztüren geeignet, als Schließmittel ist der Türdämpfer V 1600 F mit einem Federband ausgerüstet sind. Das Türdämpfermodell V 1600 F wurde für den Einsatz an Brandschutztüren geprüft. Für den Türdämpfer V 1600 F (Ausführung mit fest eingestellter Schließgeschwindigkeit und Feder 80 N) liegt ein allgemeines bauaufsichtliches Prüfzeugnis zur Verwendung an Feuerschutztüren vor. Die Montageanleitung muss daher in allen Punkten zwingend zu beachtet werden.Ausführungen Türdämpfer V 1600 F: Artikelnummer Federkraft Haken Oberfläche 300960 starke Feder 80 N Haken 1009 für gleichliegende Türen (-4 bis +14 mm) glanzverchromt 300973 starke Feder 80 N Haken 1013 für aufliegende Türen (+15 bis +30 mm) glanzverchromt 300963 starke Feder 80 N Haken 1011 für zurückliegende Türen (-5 bis -20 mm) glanzverchromt Hinweise: Bevor der Türdämpfer V 1600F an einer Rauch- oder Brandschutztür montiert wird, ist zu überprüfen, ob der Türdämpfer in der Zulassung der Tür aufgeführt ist oder ob eine Herstellererklärung des Türenproduzenten existiert, in der die Anbringung des Türdämpfers an der jeweiligen Tür erlaubt ist. DICTATOR arbeitet u.a. mit den Türenherstellern Hörmann, Teckentrup, Novoferm, Domoferm und Schüco eng zusammen, so daß die Montage der Türdämpfer bereits in vielen Fällen konform mit der Türenzulassung möglich ist – selbstverständlich auch für nachträgliche Montagen am Verwendungsort. Vor der Montage an Feuerschutztüren ist zu klären, ob für die Anbringung an der jeweiligen Brand- oder Rauchschutztür Montageplatten erforderlich sind. Die speziell hierfür gültige Montageanleitung ist dabei in allen Punkten zu beachten. Die aktuelle Liste an Herstellern und Türmodellen finden Sie in dem unten aufgeführten Dokument „Montage-Hinweise“.   Technische Daten: Türarten Brandschutztüren DIN links und DIN rechts, auf-, gleich- und zurückliegend, mit und ohne Falz Schließkraft 80 N (am Türdämpfer gemessen) Dämpfungscharakteristik Progressiv Schließgeschwindigkeit Fest eingestellt Dämpfungsmedium Nahezu temperaturneutrales Silikonöl Oberfläche Glanzverchromt Lieferumfang Türdämpfer, Einlaufkurve, Befestigungsschrauben Material Stahl Montage:Der DICTATOR Türdämpfer V 1600 F wird auf dem Türblatt mittels einer schwenkbaren Grundplatte, etwa in Türmitte, befestigt. Um eine sichere und zuverlässige Funktion des Türdämpfers zu garantieren, sind bei einer Reihe von Feuerschutztüren für den Türdämpfer und ggf. auch den Haken Montageplatten erforderlich (205212 und 205231XL). Dies wird vom Hersteller in der Zulassung bzw. in der Herstellererklärung zur jeweiligen Tür festgelegt. 1) Zunächst klappt man die Grundplatte heraus und markiert am Türblatt (ca. 40 cm von der Schloßseite der Türe entfernt) das Langloch der Grundplatte. 2) Die obere Kante der Grundplatte soll ca. 2 mm über die Türoberkante herausragen. 3) Das Gehäuse wird lotrecht ausgerichtet. 4) Die Grundplatte wird endgültig mit den 4 Schrauben Ø 4,5x19 befestigt. 5) Das Gehäuse wird nach unten geschwenkt, bis es an der Grundplatte einrastet. 6) Der Einlaufhaken wird so befestigt, daß die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Einlaufhaken gerade noch leicht berührt. Bei aufliegenden Türen mit einem Überfalz von 10 - 30 mm benötigen Sie den Haken Typ 1013, für 10 - 20 mm zurückliegende Türen den Haken Typ 1011. Lieferumfang:- Dictator Türdämpfer V 1600 F - Brandschutz - glanzverchromt- Für den Einsatz an Brandschutztüren mit Montageplatten für Haken und Türdämpfer (wählbar)

DICTATOR V 1600 Universal-Türdämpfer glanzverchromt Das Universalmodell in unterschiedlichsten Ausführungen DICTATOR Universal-Türdämpfer V 1600 bremst zufallende Türen progressiv, also besonders gedämpft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen. Dieser Türdämpfer ist für Zimmertüren und Eingangstüren geeignet. Er bietet durch die hochwertige Gehäuseoberfläche und den elegant verkleideten Dämpfzylinder sowie die unsichtbare Befestigung ein sehr ansprechendes Design. Mit Hilfe der Grundplatte wird der Türschließer zuerst an der Tür befestigt und dann einfach heruntergeklappt und eingerastet. Der Türdämpfer V 1600 ist bekannt für die leichte Montage.Der Türdämpfer V 1600 ist für die Anbringung an der Türvorderseite konzipiert, er wird in senkrechter Position montiert. Für den Einsatz an Feuerschutztüren verwenden Sie bitte den Türdämpfer V 1600 F. Eigenschaften: Der Zylinder des Türdämpfers ist verkleidet und die Befestigungsschrauben an der Tür sind nicht sichtbar In verschiedenen Farben und Oberflächen erhältlich (verchromt, farbig beschichtet, Edelstahl) Dank der Ausführungen von 20 bis 115 N für unterschiedlichste Tür- und Montagesituationen geeignet Spezialausführung für Brandschutztüren V 1600 F Technische Daten: Türarten DIN links und DIN rechts, auf-, gleich- und zurückliegend Schließkraft 20, 50 bzw. 80 N (am Türdämpfer gemessen) Dämpfungscharakteristik progressiv, Schließgeschwindigkeit regulierbar Dämpfungsflüssigkeit nahezu temperaturneutrales Silikonöl Montagearten senkrecht Lieferumfang Türdämpfer, Einlaufhaken, Befestigungsschrauben Material Stahl oder Edelstahl (matt) Ausführungen Türdämpfer V 1600: Artikelnr Ausführung + Haken Federstärke Oberfläche 300460 Haken 1009 für gleichliegende Türen (-4 bis +14 mm) normale Feder 50 N glanzverchromt 300461 Haken 1013 für aufliegende Türen (+15 bis +30 mm) normale Feder 50 N glanzverchromt 300629 Haken 1011 für zurückliegende Türen (-5 bis -20 mm) normale Feder 50 N glanzverchromt 300464 Haken 1009 für gleichliegende Türen (-4 bis +14 mm) leichte Feder 20 N glanzverchromt  300967 Haken 1013 für aufliegende Türen (+15 bis +30 mm) leichte Feder 20 N glanzverchromt 300464.1011 Haken 1011 für zurückliegende Türen (-5 bis -20 mm) leichte Feder 20 N glanzverchromt  300480 Haken 1009 für gleichliegende Türen (-4 bis +14 mm) starke Feder 80 N glanzverchromt  300951 Haken 1013 für aufliegende Türen (+15 bis +30 mm) starke Feder 80 N glanzverchromt 300480.1011 Haken 1011 für zurückliegende Türen (-5 bis -20 mm) starke Feder 80 N glanzverchromt  Auswahl des Hakens:   Haken 1009 für gleichliegende Türen (-4 bis +14 mm) Haken 1013 für aufliegende Türen (+15 bis +30 mm) Haken 1011 für zurückliegende Türen (-5 bis -20 mm)     Montage: Der DICTATOR Türdämpfer V 1600 wird auf dem Türblatt mittels einer schwenkbaren Grundplatte, etwa in Türmitte, befestigt. Zunächst klappt man die Grundplatte heraus, senkrecht etwa in der Mitte der Tür das Türblatt halten, und die Grundplatte befestigen. Zuerst mit nur einer Schraube im Langloch befestigen, daß das obere Ende der Grundplatte ca. 2 mm über die Türoberkante hinausragt. Siehe hierzu auch das Maßblatt.  Nach Kontrolle der lotrechten Position wird die Grundplatte endgültig mit den übrigen Schrauben Ø 4,5 x 19 befestigt, dann das Gehäuse nach unten schwenken bis es an der Grundplatte einrastet. Der Einlaufhaken wird an der Türzarge befestigt, daß die Gummirolle zentrisch in den Haken einläuft. Die richtige Höhe des Hakens ist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Hakens gerade noch leicht berührt. Für aufliegende Türen mit einem Überfalz von 10 - 30 mm verwenden Sie den Haken Typ 1013, für 10 - 20 mm zurückliegende Türen den Haken Typ 1011. Der Haken 1009 kommt bei gleichliegenden Türen zum Einsatz. Lieferumfang: Dictator Universal-Türdämpfer V 1600 - glanzverchromt Einlaufhaken Befestigungsschrauben

DICTATOR V 1600 Universal-Türdämpfer Weiß Das Universalmodell V 1600 - Weiß DICTATOR Universal-Türdämpfer V 1600 bremst zufallende Türen progressiv, also besonders gedämpft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen. Dieser Türdämpfer ist für Zimmertüren und Eingangstüren geeignet. Er bietet durch die hochwertige Gehäuseoberfläche und den elegant verkleideten Dämpfzylinder sowie die unsichtbare Befestigung ein sehr ansprechendes Design. Mit Hilfe der Grundplatte wird der Türschließer zuerst an der Tür befestigt und dann einfach heruntergeklappt und eingerastet. Der Türdämpfer V 1600 ist bekannt für die leichte Montage.Der Türdämpfer V 1600 ist für die Anbringung an der Türvorderseite konzipiert, er wird in senkrechter Position montiert. Für den Einsatz an Feuerschutztüren verwenden Sie bitte den Türdämpfer V 1600 F. Eigenschaften: Der Zylinder des Türdämpfers ist verkleidet und die Befestigungsschrauben an der Tür sind nicht sichtbar In verschiedenen Farben und Oberflächen erhältlich (verchromt, farbig beschichtet, Edelstahl) Dank der Ausführungen von 20 bis 115 N für unterschiedlichste Tür- und Montagesituationen geeignet Spezialausführung für Brandschutztüren V 1600 F Technische Daten: Türarten DIN links und DIN rechts, auf-, gleich- und zurückliegend Schließkraft 20, 50, 80 bzw. 115 N (am Türdämpfer gemessen) Dämpfungscharakteristik progressiv, Schließgeschwindigkeit regulierbar Dämpfungsflüssigkeit nahezu temperaturneutrales Silikonöl Montagearten senkrecht Lieferumfang Türdämpfer, Einlaufhaken, Befestigungsschrauben Material Stahl oder Edelstahl (matt) Ausführungen Türdämpfer V 1600: Artikelnr Ausführung + Haken Federstärke Oberfläche 300466 Haken 1009 für gleichliegende Türen (-4 bis +14 mm) normale Feder 50 N Weiß 300965 Haken 1013 für aufliegende Türen (+15 bis +30 mm) normale Feder 50 N Weiß 300466L Haken 1009 für gleichliegende Türen (-4 bis +14 mm) leichte Feder 20 N Weiß 300954 Haken 1009 für gleichliegende Türen (-4 bis +14 mm) starke Feder 80 N Weiß 300968 Haken 1013 für aufliegende Türen (+15 bis +30 mm) starke Feder 80 N Weiß Montage: Der DICTATOR Türdämpfer V 1600 wird auf dem Türblatt mittels einer schwenkbaren Grundplatte, etwa in Türmitte, befestigt. Zunächst klappt man die Grundplatte heraus, senkrecht etwa in der Mitte der Tür das Türblatt halten, und die Grundplatte befestigen. Zuerst mit nur einer Schraube im Langloch befestigen, daß das obere Ende der Grundplatte ca. 2 mm über die Türoberkante hinausragt. Siehe hierzu auch das Maßblatt.  Nach Kontrolle der lotrechten Position wird die Grundplatte endgültig mit den übrigen Schrauben Ø 4,5 x 19 befestigt, dann das Gehäuse nach unten schwenken bis es an der Grundplatte einrastet. Der Einlaufhaken wird an der Türzarge befestigt, daß die Gummirolle zentrisch in den Haken einläuft. Die richtige Höhe des Hakens ist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Hakens gerade noch leicht berührt. Für aufliegende Türen mit einem Überfalz von 10 - 30 mm verwenden Sie den Haken Typ 1013, für 10 - 20 mm zurückliegende Türen den Haken Typ 1011. Der Haken 1009 kommt bei gleichliegenden Türen zum Einsatz. Lieferumfang: Dictator Türdämpfer V 1600 - Weiß Einlaufhaken Befestigungsschrauben

DICTATOR V 1600 Universal-Türdämpfer RAL 9006 weißaluminium (grau) Das Universalmodell V 1600 - RAL 9006 weißaluminium (grau) DICTATOR Universal-Türdämpfer V 1600 bremst zufallende Türen progressiv, also besonders gedämpft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen. Dieser Türdämpfer ist für Zimmertüren und Eingangstüren geeignet. Er bietet durch die hochwertige Gehäuseoberfläche und den elegant verkleideten Dämpfzylinder sowie die unsichtbare Befestigung ein sehr ansprechendes Design. Mit Hilfe der Grundplatte wird der Türschließer zuerst an der Tür befestigt und dann einfach heruntergeklappt und eingerastet. Der Türdämpfer V 1600 ist bekannt für die leichte Montage.Der Türdämpfer V 1600 ist für die Anbringung an der Türvorderseite konzipiert, er wird in senkrechter Position montiert. Für den Einsatz an Feuerschutztüren verwenden Sie bitte den Türdämpfer V 1600 F. Eigenschaften: Der Zylinder des Türdämpfers ist verkleidet und die Befestigungsschrauben an der Tür sind nicht sichtbar In verschiedenen Farben und Oberflächen erhältlich (verchromt, farbig beschichtet, Edelstahl) Dank der Ausführungen von 20 bis 115 N für unterschiedlichste Tür- und Montagesituationen geeignet Spezialausführung für Brandschutztüren V 1600 F Technische Daten: Türarten DIN links und DIN rechts, auf-, gleich- und zurückliegend Schließkraft 20, 50, 80 bzw. 115 N (am Türdämpfer gemessen) Dämpfungscharakteristik progressiv, Schließgeschwindigkeit regulierbar Dämpfungsflüssigkeit nahezu temperaturneutrales Silikonöl Montagearten senkrecht Lieferumfang Türdämpfer, Einlaufhaken, Befestigungsschrauben Material Stahl oder Edelstahl (matt) Ausführungen Türdämpfer V 1600: Artikelnr Ausführung + Haken Federstärke Oberfläche 300467 Haken 1009 für gleichliegende Türen (-4 bis +14 mm) normale Feder 50 N RAL 9006 weißaluminium (grau) 300964 Haken 1013 für aufliegende Türen (+15 bis +30 mm) normale Feder 50 N RAL 9006 weißaluminium (grau) 300467.2Haken 1009 für gleichliegende Türen (-4 bis +14 mm)starke Feder 80 NRAL 9006 weißaluminium (grau)300467.5 Haken 1013 für aufliegende Türen (+15 bis +30 mm) starke Feder 80 N RAL 9006 weißaluminium (grau) Montage: Der DICTATOR Türdämpfer V 1600 wird auf dem Türblatt mittels einer schwenkbaren Grundplatte, etwa in Türmitte, befestigt. Zunächst klappt man die Grundplatte heraus, senkrecht etwa in der Mitte der Tür das Türblatt halten, und die Grundplatte befestigen. Zuerst mit nur einer Schraube im Langloch befestigen, daß das obere Ende der Grundplatte ca. 2 mm über die Türoberkante hinausragt. Siehe hierzu auch das Maßblatt.  Nach Kontrolle der lotrechten Position wird die Grundplatte endgültig mit den übrigen Schrauben Ø 4,5 x 19 befestigt, dann das Gehäuse nach unten schwenken bis es an der Grundplatte einrastet. Der Einlaufhaken wird an der Türzarge befestigt, daß die Gummirolle zentrisch in den Haken einläuft. Die richtige Höhe des Hakens ist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Hakens gerade noch leicht berührt. Für aufliegende Türen mit einem Überfalz von 10 - 30 mm verwenden Sie den Haken Typ 1013, für 10 - 20 mm zurückliegende Türen den Haken Typ 1011. Der Haken 1009 kommt bei gleichliegenden Türen zum Einsatz. Lieferumfang: Dictator Türdämpfer V 1600 - RAL 9006 weißaluminium (grau) Einlaufhaken Befestigungsschrauben
