Hekatron ORS 142 Optischer Rauchschalter

Hekatron ORS 142 Optischer Rauchschalter Der Hekatron ORS 142 ist ein optischer Rauchschalter nach EN 54-7 für Feststellanlagen an Brand- und Rauchschutzabschlüssen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung und steuert über einen potentialfreien Öffner die Feststellanlagen-Zentrale an. Eingesetzt wird er in öffentlichen Gebäuden, Industrie und Gewerbe. Optischer Rauchschalter nach EN 54-7, Streulichtprinzip, potentialfreier Öffner Artikel 5000552.0301: Leitungsüberwachung nach DIN EN 14637 bereits integriert, Aktivierung über den Magneten im Sockel Verschmutzungskompensation für die 2- bis 3-fache Lebensdauer, Multi-Betriebszustandsanzeige grün, gelb, rot Revisionsanzeige nach DIN 14677, Austausch nach 8 Jahren Sockel separat: 143 A / 143 AF / 143 W / 143 UH, je nach Montagesituation Zugelassen für 20 Fremdsysteme, unter anderem dormakaba, GEZE, Dictator, ECO Schulte, Record Optischer Rauchschalter ORS 142 Der ORS 142 arbeitet nach dem Streulichtprinzip: Lichtsender und Lichtempfänger sitzen in der Messkammer so zueinander, dass nur an Schwebeteilchen gestreutes Licht den Empfänger erreicht und den Alarm auslöst. Zusätzlich schaltet ein Thermoelement bei über 70 °C. Die Auswerteelektronik überwacht den Rauchmessteil laufend auf leichte Verschmutzung, starke Verschmutzung und Störung. Die Verschmutzungskompensation hält den Abstand zwischen Grundsignal und Alarmschwelle konstant und führt laut Hersteller zur 2- bis 3-fachen Lebensdauer. Der Relaiskontakt öffnet bei Alarm, Störung und Spannungsausfall. Made in Germany, zugelassen von −30 bis +60 °C. Welche ORS-142-Ausführung brauchen Sie? Entscheidend ist die Zulassungsgrundlage Ihrer Anlage. Die Nummer steht auf dem Typenschild. AusführungFür welche AnlageMontage ORS 142 (dieser Artikel)Bauartgenehmigung Z-6.500, neu und AustauschDecke oder Sturz, Sockel 143 ORS 142 AT RetroFitälterer Zulassungsbescheid Z-6.5, AustauschDecke oder Sturz, Sockel 143 ORS 142 W ErsatzrauchschalterErsatzkopf für die RSZ KompaktModulbauweise, Wand ORS 142 W ATälterer Zulassungsbescheid Z-6.5, WandausführungModulbauweise, Wand TDS 247Thermodifferenzial, staubige BereicheDecke oder Sturz, Sockel 143 Kurz gefasst: Bauartgenehmigung Z-6.500 heißt Standard-ORS-142, älterer Zulassungsbescheid Z-6.5 heißt AT-Ausführung. Der TDS 247 darf an Abschlüssen in Flucht- und Rettungswegen nicht verwendet werden, der ORS 142 schon. LED-Anzeige am ORS 142 richtig lesen Die mehrfarbige LED zeigt den Betriebszustand direkt am Melder. Kapitel 7.1 der Hekatron-Montageanleitung ordnet die Signale so zu: LEDBedeutungWas zu tun ist grünNormalbetriebnichts grün und gelb blinkendleicht verschmutztbei der nächsten Wartung prüfen grün und gelb doppelblinkendstark verschmutzt, Austauschanzeige nach DIN 14677-1Melder tauschen gelbStörung, zum Beispiel MesskammerausfallMelder tauschen, Relais offen, Anlage schließt rotAlarm, Rauch erkanntUrsache prüfen, zurückstellen ausspannungslosVersorgung und Verdrahtung prüfen Andere Farbkombinationen sieht der ORS 142 nicht vor. Zeigt ein Melder ein abweichendes Bild, liegt die Ursache an der Zentrale oder der Verdrahtung. Technische Daten EigenschaftWert FunktionsprinzipStreulicht Ansprechschwelle Rauchnach EN 54 Teil 7 Ansprechschwelle Temperatur70 +5 °C Betriebsspannung18 bis 28 V DC Restwelligkeitmax. 200 mVSS Stromaufnahme in Ruhemax. 22 mA Stromaufnahme bei Alarmmax. 11 mA Stromaufnahme bei Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Betriebsumgebungstemperatur−30 bis +60 °C Lagertemperatur−30 bis +60 °C Luftfeuchte, dauernd ohne Betauung10 bis 95 % rF Gewicht82 g AbmessungenØ 80 mm, Höhe 33 mm Farbeweiß, ähnlich RAL 9010 StandzeitAustausch nach 8 Jahren gemäß DIN 14677 Hekatron Bestell-Nr.5000552.0301 Quelle: Hekatron Produktinformation 7050712-03_DE, 27.04.2022. Leistungsmerkmale Verschmutzungskompensation für die 2- bis 3-fache Standzeit Messkammerüberwachung meldet den Ausfall des Messteils selbsttätig als Störung Multi-Betriebszustandsanzeige grün, gelb, rot für die Sichtdiagnose ohne Messgerät Revisionsanzeige nach DIN 14677-1 für den Austausch nach 8 Jahren RS-Bus-Anschluss für die Zustandsfernabfrage Integrierte Leitungsüberwachung nach DIN EN 14637, aktiviert über den Sockelmagneten Temperaturbereich bis −30 °C, geprüft für den Dauereinsatz Staubschutzkappe im Lieferumfang Welcher Sockel passt zum ORS 142? Der ORS 142 sitzt immer in einem Sockel der Reihe 143, der separat bestellt wird. SockelMontageBereichHekatron-Nr. Sockel 143 AAufputz Decke oder Sturztrockene Räume5000350 Sockel 143 AFAufputz Decke oder SturzFeuchträume5000356 Sockel 143 WAufputz Wandtrockene Räume5000513 Sockel 143 UHEinbaumontage Decke, Unterputz und Hohldecketrockene Räume5000359 Konsole 143-SSturzmontageAbstand zur Decke3510232 Konsole 143 KKragarm, WandmontageDeckenhöhen über 5 m3510233 Der Magnet für die Leitungsüberwachung liegt jedem Sockel bei, Ersatz im Magnetset VE10. Alle Sockel der Reihe 143 nehmen auch den TDS 247 auf. Melder plus Sockel 143 A: ORS 142 Set. Anschluss und Leitungsüberwachung Angeschlossen wird über die Sockelklemmen. Klemme 4 und 5 führen den Relaiskontakt, Klemme 5 trägt zugleich den Magnethalter. Empfohlener Leitungsdurchmesser 0,6 bis 0,8 mm, bei starken Störgrößen abgeschirmt. Leitungsüberwachung: Ab Artikelnummer 5000552.0301 ist das Abschlussmodul integriert, ein separater Abschlusswiderstand entfällt. Aktiviert wird es über den Magneten im Sockel des letzten Melders im Stich. Ausgewertet von FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt, nicht mit den älteren Netzteilen NAG 03 und NG 519. Für TDS 247 und ORS 142 W zusätzlich das Abschlussmodul AM 142. Wichtig: Induktive Lasten wie Türhaftmagnete brauchen eine Funkenlöschung, Hekatron-Magnete haben sie integriert. Der Grenzwert von 30 V DC und 1 A darf auch kurzzeitig nicht überschritten werden. Verdrahtungspläne siehe Downloads. Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert plus 2 extern1 Tür, Sturzrauchschalter integriert FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standardzentrale, am häufigsten verwendet FSZ Pro20 bis 24hohe Anforderungen, Anbindung an die BMZ Freigegebene Fremdsysteme Der ORS 142 ist nicht auf Hekatron-Zentralen festgelegt. Hekatron führt ihn in den Zulassungen von: abs, Assa Abloy, C-Tec, Dictator, DMW Schwarze, dormakaba, ECO Schulte, Effertz, Entrematic, GEZE, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz, Stöbich. Maßgeblich bleibt der Zulassungsbescheid Ihrer Anlage: steht der ORS 142 dort als zulässiges Bauteil, ist der Tausch ohne neue Abnahme möglich. Einsetzbar an Drehflügeltüren, Schiebetüren, Toren, Förderanlagen und Feuerschutzvorhängen. Meldertausch nach 8 Jahren DIN 14677 Teil 1 und 2 gibt die Tauschzyklen vor: der ORS 142 wird alle 8 Jahre getauscht. Die Fälligkeit zeigt der Melder selbst an, grün und gelb im Doppelblinken. Sockel bleiben, nur der Kopf wird getauscht. Der ORS 142 ist sockelkompatibel zu Vorgängermodellen wie dem ORS 132, vorhandene Sockel und Verkabelung bleiben erhalten. Für schwer erreichbare Melder: Meldertauschgerät UDR 132/142, Pflückerstangen UTP 6 1,7 m und UTP 7 2,2 m, verlängerbar mit UTP 5. Danach folgt die Funktionsprüfung mit dem Prüfaerosol 918/5, dokumentiert mit dem IW-Set RS. Nach der Abnahme kommt das Abnahmeschild FSA an den Abschluss. Zubehör und Wartung Magnetset Leitungsüberwachung VE10, Ersatzmagnete für die Leitungsüberwachung im Sockel Abschlussmodul AM 142, für TDS 247 und ORS 142 W Prüfaerosol 918/5, Funktionsprüfung nach DIN 14677 Prüfgerät FDT 533 IW-Set RS Inbetriebnahme- und Wartungsset Meldertauschgerät UDR 132/142 für schwer erreichbare Melder HAT 02 Handauslösetaster, externe Handauslösung Abnahmeschild FSA und Hinweisschild Downloads zum ORS 142 Originaldokumente von Hekatron: Produktinformation ORS 142 (PDF) Montageanleitung ORS 142 (PDF) Montageanleitung ORS 142 AT (PDF) Montageanleitung ORS 142 W (PDF) Häufige Fragen zum ORS 142 Welcher Sockel passt zum ORS 142?143 A für trockene Decken- oder Sturzmontage, 143 AF für Feuchträume, 143 W für die Wand, 143 UH für Unterputz und Hohldecke. Bei Abstand zur Decke die Konsole 143-S, ab 5 m Deckenhöhe die Kragarmkonsole 143 K. Der Sockel ist separat zu bestellen. Was ist der Unterschied zwischen ORS 142 und ORS 142 AT?Nicht die Rauchdetektion, sondern die Zulassungsgrundlage Ihrer Anlage. Bauartgenehmigung Z-6.500 heißt Standard-ORS-142, älterer Zulassungsbescheid Z-6.5 heißt AT. Die Nummer steht auf dem Typenschild. Mein ORS 142 blinkt, was bedeutet das?Grün ist Normalbetrieb. Grün mit gelbem Blinken meldet leichte Verschmutzung, grün mit gelbem Doppelblinken starke Verschmutzung und den fälligen Austausch nach DIN 14677-1. Dauerhaft gelb ist Störung, rot ist Alarm, dunkel heißt spannungslos. Wann muss der ORS 142 getauscht werden?Nach 8 Jahren, so gibt es DIN 14677 vor. Der Melder zeigt die Fälligkeit über die Revisionsanzeige selbst an. Sockel und Verkabelung bleiben erhalten. Passt der ORS 142 in vorhandene Sockel des Vorgängers?Ja, er ist sockelkompatibel zu Vorgängermodellen wie dem ORS 132. Vorhandene Sockel und das vorhandene Leitungsnetz können weiter verwendet werden. Funktioniert der ORS 142 an einer GEZE- oder dormakaba-Anlage?Ja. Hekatron führt ihn in den Zulassungen von 20 Fremdherstellern, darunter GEZE, dormakaba, Dictator, ECO Schulte und Record. Maßgeblich bleibt der Zulassungsbescheid Ihrer Anlage. Wie wird die Leitungsüberwachung aktiviert?Ab Artikelnummer 5000552.0301 steckt das Abschlussmodul im Schalter. Aktiviert wird es durch den Magneten auf Klemme 5 im Sockel des letzten Melders im Stich. Ausgewertet von FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt, nicht von NAG 03 oder NG 519. Was leistet die Verschmutzungskompensation?Sie hält den Abstand zwischen Grundsignal und Alarmschwelle konstant. Laut Hekatron führt das zur 2- bis 3-fachen Lebensdauer bei hoher Täuschungsalarmsicherheit. Darf der ORS 142 in Flucht- und Rettungswegen eingesetzt werden?Ja. Anders als der Thermodifferenzialschalter TDS 247, der dort nicht verwendet werden darf, ist der ORS 142 einsetzbar. Womit wird der ORS 142 geprüft?Mit dem Hekatron Prüfaerosol 918/5. Die Prüfung gehört zur Wartung nach DIN 14677, dokumentiert mit dem IW-Set RS, Artikel 7001949. Lieferumfang 1 Stück Hekatron ORS 142 Optischer Rauchschalter mit Staubschutzkappe 1 Montageanleitung Der Montagesockel der Reihe 143 ist nicht enthalten. Ratgeber zum Thema Im Feststellanlagen Ratgeber 2026 finden Sie Normen, Auswahlhilfen und die komplette Wartungssystematik nach DIN 14677. Passende Produkte Hekatron Feststellanlagen Alle Feststellanlagen Rauchmelder

Dorma Rauchschalterplatine G-EMR

Dorma Rauchschalterplatine G-EMR: Einzel-Ersatz für RMZ und G-EMR AnlagenOriginal Austausch-Rauchmeldeeinheit (Platine + Messkammer)Universelle Ersatzplatine für RMZ, G-EMR 120°/140°, G-SR-EMRAktuelle Generation: 43 kΩ AbschlusswiderstandPflichtaustausch nach 8 Jahren (DIN 14677)Optisches Streulichtverfahren nach EN 54-7ProduktbeschreibungDie Dorma Rauchschalterplatine G-EMR ist das zentrale Verschleißteil aller Dorma Feststellanlagen-Gehäuse. Sie wertet Brandkenngrößen nach dem optischen Streulichtprinzip aus (EN 54-7) und steuert das sichere Schließen von Brandschutztüren im Alarmfall. Universell einsetzbar in RMZ (Sturzmontage), G-EMR 120°/140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler).Vorteile auf einen BlickUniversal-Ersatzteil: Eine Platine: drei AnlagentypenWirtschaftlich: Nur die Detektionseinheit wird getauscht (nicht das gesamte Gehäuse)Aktuelle Generation: 43 kΩ Abschlusswiderstand (ersetzt 121 kΩ Vorgänger)Integrierte Diagnose: 2 LEDs für Betriebsstatus und Wartungsbedarf4 DIP-Schalter: Konfiguration für Reset, Topologie, Zusatzmelder, HandtasterFail-Safe: Ruhestromprinzip: sichere Türschließung bei StromausfallTechnische DatenFunktionsprinzipOptisches Streulichtverfahren nach EN 54-7Betriebsspannung24 V DC (intern versorgt)Ausgangsleistungmax. 9,8 WAbschlusswiderstand43 kΩ (aktuell)SchutzartIP30Betriebstemperatur-20 °C bis +40 °CNutzungsdauer8 Jahre (DIN 14677)DIP-Schalter4 StückKompatibelRMZ, G-EMR 120°/140°, G-SR-EMRLED-DiagnoseLEDZustandBedeutungLED 1 (Betrieb)Grün dauerhaftNormalbetrieb: System OKLED 1Rot dauerhaftAlarm ausgelöstLED 1Grün blinkendWartezustand: manueller Reset erforderlichLED 2 (Service)Gelb blinkendWartung fällig oder WiderstandsfehlerLED 2Gelb dauerhaftAustauschfrist nach DIN 14677 erreichtDIP-Schalter KonfigurationDIPFunktionOFF (Standard)ON1Reset-VerhaltenAutomatischManuell (TS 99 FL Fluchtweg)2Topologie1 Stichleitung2 Stichleitung (Stern)3DeckenmelderOhneMit (Sturzabstand >1 m)4HandtasterOhneMit (EM 500, Freilauf)Normen & ZulassungenDIBt Z-6.500-2372: BauartgenehmigungDIN EN 54-7: Optischer RauchmelderDIN 14677: Instandhaltung FeststellanlagenDIN EN 14637: Feststellanlagen DrehflügeltürenCE-KonformitätAustauschanleitungSpannung trennen: 230-V-Zuleitung freischaltenVerkleidung entfernenDIP-Schalter dokumentieren: Einstellungen der alten Platine notierenAlte Platine aus den Halteklammern lösenNeue Platine einklicken, Steckverbindungen herstellenDIP-Schalter identisch übertragenSpannung wieder einschalten, Reset-Taster betätigenFunktionsprüfung mit Prüfgas (z.B. Hekatron 918/5)Häufige FragenWarum blinkt die gelbe LED nach Einbau?Wahrscheinlich falscher Abschlusswiderstand. Die aktuelle Generation arbeitet mit 43 kΩ. Wenn in den externen Handauslösetastern oder Deckenrauchmeldern noch 121 kΩ verbaut sind, erkennt die Anlage dies als Leitungsfehler: Widerstände bei Bedarf tauschen.In welchen Gehäusen kann die Platine eingesetzt werden?In allen Dorma Feststellanlagen-Gehäusen im Contur Design: RMZ (Sturzmontage), G-EMR 120° und 140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler zweiflügelig).Was passiert bei Stromausfall?Ruhestromprinzip: bei Stromausfall werden die Feststellvorrichtungen stromlos geschaltet, die Türen schließen sicher durch die Türschließer-Kraft (Fail-Safe).Wann sind zusätzliche Deckenmelder notwendig?Wenn der Abstand zwischen Sturzunterkante und Decke über 1 m beträgt: auch einseitig. DIP-Schalter 3 dann auf ON setzen und 2 RM-N installieren.Reicht die Einzelplatine oder soll ich das 10er-Pack nehmen?Bei einer Anlage genügt die Einzelplatine. Bei Wartung mehrerer Anlagen oder Großobjekt-Verwaltung ist das 10er-Pack (Art. 64670000) wirtschaftlicher und enthält Prüfbuch + Unterlagen. Lieferumfang 1 Stück Dorma Rauchschalterplatine G-EMR 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Verwandte ProdukteSiehe auch: Rauchschalterplatine G-EMR: 10er Pack mit Prüfbuch (Art.-Nr. 64670000)

Hekatron ORS 142 AT RetroFit Rauchschalter

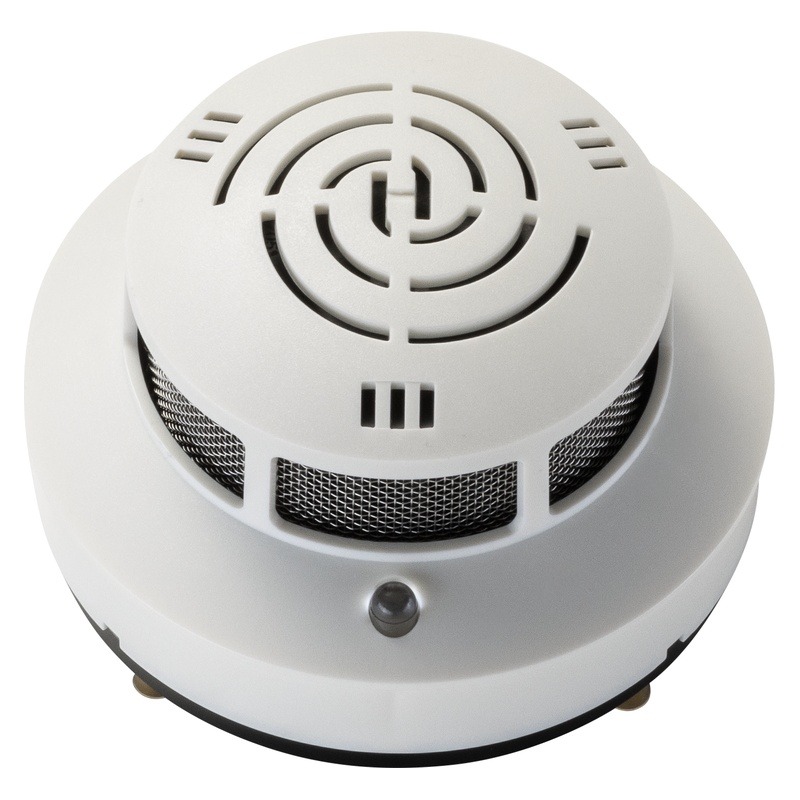

Hekatron ORS 142 AT RetroFit Rauchschalter Das Hekatron ORS 142 AT RetroFit Rauchschalter ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Austausch-Rauchschalter mit Leitungsüberwachung – für Bestandsanlagen mit FSZ Basis/Pro RetroFit-Konzept: gleiche Klemmenbelegung wie Vorgänger, einfacher 1:1-Tausch Streulichtprinzip nach EN 54-7, Verschmutzungskompensation, RS-Bus Multi-Betriebszustandsanzeige, Messkammerüberwachung Erhält die Bauartzulassung der Bestandsanlage ORS 142 AT RetroFit – mit Leitungsüberwachung Der ORS 142 AT RetroFit wurde für den 8-Jahres-Tausch in Bestandsanlagen mit Hekatron FSZ Basis oder FSZ Pro entwickelt. Im Gegensatz zum Standard-ORS-142 ist die Leitungsüberwachung schon integriert – das ermöglicht den 1:1-Austausch ohne Umverkabelung in Anlagen, die mit aktiver Leitungsüberwachung (LÜ) nach EN 14637 betrieben werden. Funktional identisch zum Standard-ORS 142: Streulichtprinzip, Verschmutzungskompensation, Multi-LED, RS-Bus. RetroFit vs. Standard-ORS 142 ModellLeitungsüberwachungEinsatz ORS 142per Magnet im Sockel aktivierbarNeuanlage ORS 142 AT RetroFitim Schalter integriertTausch in Bestandsanlage mit aktiver LÜ ORS 142 W ATim Schalter integriertAltanlagen mit Z-6.5-xxxx Welcher Sockel passt zum ORS 142? SockelMontageBereichSchutzart Sockel 143 AAufputz Decke/Sturztrockene RäumeIP 42 Sockel 143 AFAufputz Decke/SturzFeuchträumeIP 42 mit Dichtung Sockel 143 WWandtrockene RäumeIP 42 Sockel 143 UHUnterputz / Hohldecketrockene RäumeIP 42 Konsole K 143-SSturzmontagefür hohe Räume– Konsole K 143-KWand > 5 m HöheKragarmmontage– Alle Sockel passen mechanisch zum ORS 142 und TDS 247. Magnet zur Leitungsüberwachung ist im Sockel integriert (Ersatz: Magnetset Leitungsüberwachung VE10). Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum ORS 142 AT RetroFit Wann lohnt sich der RetroFit-Austausch?Wenn die Bestandsanlage mit aktiver Leitungsüberwachung läuft und im 8-Jahres-Zyklus der Melder gewechselt wird – ohne Umverkabelung, ohne Sockeltausch. Brauche ich den RetroFit immer?Nur, wenn die LÜ in der Anlage aktiv ist. Bei Anlagen ohne LÜ reicht der Standard-ORS 142. Welche Sockel sind kompatibel?Alle Sockel der 143-Serie (A, AF, W, UH). Lieferumfang 1 Stück Hekatron ORS 142 AT RetroFit Rauchschalter 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Hekatron TDS 247 Thermo-Differential-Schalter

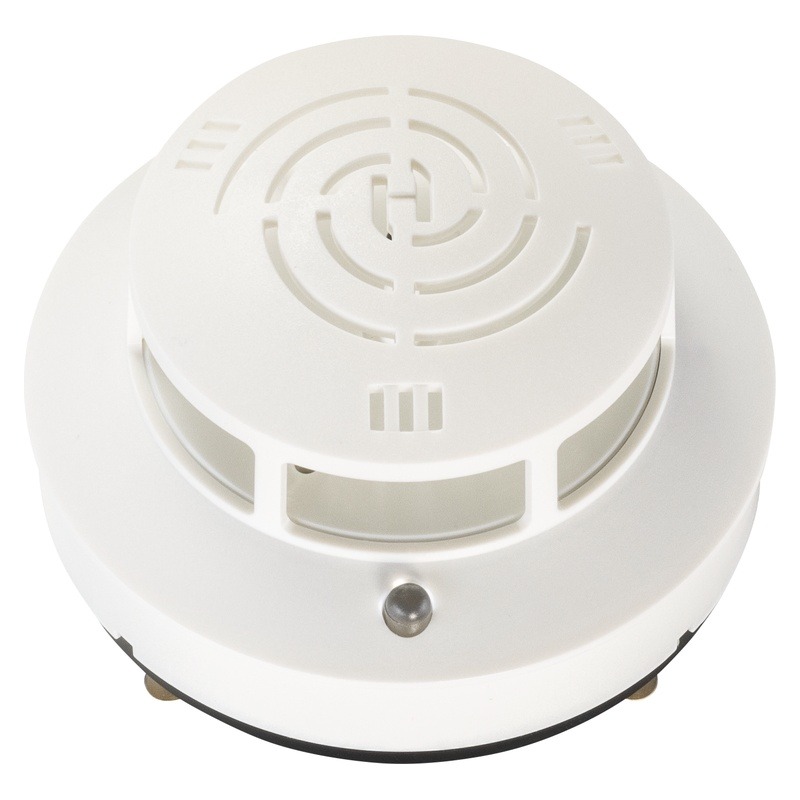

Hekatron TDS 247 Thermo-Differential-Schalter Das Hekatron TDS 247 Thermo-Differential-Schalter ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Thermo-Differential-Schalter mit Maximalteil – für Staub-/Schmutzräume Erkennt schnelle Temperaturänderungen sowie absolute Hitze (Maximalteil) Optische Zustandsanzeige, Austauschanzeige nach DIN 14677 RS-Bus-Anschluss, potentialfreier Öffner Wichtig: nicht für Abschlüsse in Flucht- und Rettungswegen zugelassen Thermo-Differential-Schalter TDS 247 Der TDS 247 ist die Wärme-basierte Alternative zum optischen Rauchschalter, wenn die Umgebung Staub, Wasserdampf, Kondensat oder Rauch ohne Brandhintergrund hat – typisch für Tiefkühlhäuser, Werkstätten, Gewerbeküchen oder Tiefgaragen. Funktion: erkennt sowohl schnelle Temperaturanstiege (Differentialteil) als auch das absolute Erreichen einer Schwellentemperatur (Maximalteil). Bei Brand löst er die Hekatron-Zentrale aus, die wiederum den Haftmagneten freigibt. Einsatzgebiete GeeignetNicht geeignet Werkstätten, MaschinenhallenFlucht- und Rettungswege Tiefkühlhäuser, KühlräumeKrankenhauskorridore Gewerbeküchen mit WasserdampfTreppenhäuser Tiefgaragen mit AbgasenSchulflure Galvanik / LackieranlagenKindergärten / Pflegeheime Auf Flucht- und Rettungswegen ist immer der optische Rauchschalter ORS 142 vorgeschrieben. Welcher Sockel passt zum ORS 142? SockelMontageBereichSchutzart Sockel 143 AAufputz Decke/Sturztrockene RäumeIP 42 Sockel 143 AFAufputz Decke/SturzFeuchträumeIP 42 mit Dichtung Sockel 143 WWandtrockene RäumeIP 42 Sockel 143 UHUnterputz / Hohldecketrockene RäumeIP 42 Konsole K 143-SSturzmontagefür hohe Räume– Konsole K 143-KWand > 5 m HöheKragarmmontage– Alle Sockel passen mechanisch zum ORS 142 und TDS 247. Magnet zur Leitungsüberwachung ist im Sockel integriert (Ersatz: Magnetset Leitungsüberwachung VE10). Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum TDS 247 Warum nicht auf Fluchtwegen?Wärmemelder reagieren langsamer als optische Rauchschalter. Auf Flucht- und Rettungswegen schreibt die DIBt-Zulassung deshalb explizit den Einsatz von ORS 142 vor. Wann ist der TDS 247 sinnvoller als der ORS 142?Wenn der ORS aufgrund von Staub, Wasserdampf oder Rauch ohne Brand zu Fehlauslösungen neigen würde – also in Industrie- und Spezialumgebungen. Welcher Sockel passt?Die gleichen wie zum ORS 142: Sockel 143 A/AF/W/UH bzw. die K-Konsolen. Wann ist der Tausch fällig?Nach 8 Jahren laut DIN 14677 – die optische Austauschanzeige meldet das. Lieferumfang 1 Stück Hekatron TDS 247 Thermo-Differential-Schalter 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

GEZE GC 152 Rauchmelder

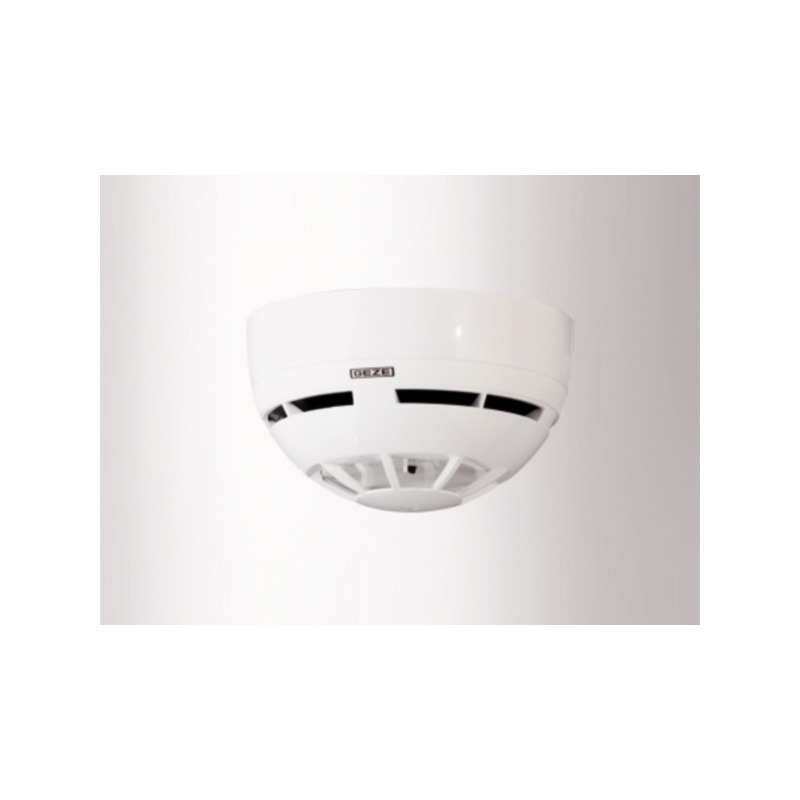

GEZE GC 152 Deckenrauchmelder Optischer Deckenrauchmelder 24 V DC zur Erweiterung der GEZE Feststellanlage FA GC 150: ideal für lange Flure und größere Räume, in denen der Sturzrauchschalter allein nicht ausreicht. Das GEZE GC 152 Rauchmelder ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. Optischer Rauchmelder nach dem Streulichtprinzip 24 V DC, 20 mA Stromaufnahme Anschluss an RSZ 6, RSZ 7 oder R-Gleitschiene (2-adrig) Schutzart IP54, -5 bis +50 °C Alarmschwellennachführung für lange Standzeit Zugelassen nach EN 54-7 und EN 14637 Für Flure und große Räume: Der Deckenrauchmelder Eine Feststellanlage mit nur einem Sturzrauchschalter reicht bei kurzen Fluren aus: in längeren Gängen aber kann Rauch die Tür erreichen, bevor er am Sturz ankommt. Der GEZE GC 152 ist die Lösung: Als zusätzlicher Deckenrauchmelder erkennt er Rauch direkt dort, wo er entsteht, und meldet ihn an die RSZ-Zentrale. Der Melder arbeitet kabelgebunden über eine 2-adrige Verbindung zur RSZ 6 oder RSZ 7. An eine RSZ 7 lassen sich bis zu 2 zusätzliche GC 152 oder GC 153 anschließen. Die Schutzart IP54 macht den Einsatz auch in leicht staubigen oder feuchten Umgebungen möglich: etwa Treppenhäuser, Küchenvorbereiche, Werkstätten. Die integrierte Alarmschwellennachführung passt die Empfindlichkeit automatisch an die Umgebung an und sorgt für eine lange Standzeit. Produkt-Highlights GEZE GC 152 Frühere Erkennung: Rauch wird an der Decke vor der Tür detektiert Selbstrückstellend: nach Alarm ohne manuelle Rückstellung Leitungsüberwachung: automatische Kontrolle der Kabelverbindung IP54: staub- und spritzwassergeschützt Betriebsanzeige: LED zeigt Ready-Zustand Zugelassen: EN 54-7, DIN EN 14637, DIBt Technische Daten GEZE GC 152 Typoptischer Deckenrauchmelder (Streulicht) Betriebsspannung24 V DC Stromaufnahme20 mA Anschluss2-adrig an RSZ 6 / RSZ 7 / R-Gleitschiene SchutzartIP54 Umgebungstemperatur-5 °C bis +50 °C ErfassungDeckenbereich vor der Brandschutztür Rückstellungselbstrückstellend nach Alarm Tauschintervall8 Jahre (DIN 14677) NormenEN 54-7, EN 14637, DIBt LieferumfangRauchmelder + Montagesockel Montage & Wartung Sockel mittig an der Decke montieren (Abstand zu Wänden/Ecken beachten). 2-adrige Leitung zur RSZ führen, Polarität beachten. Rauchmelder in Sockel einrasten und verdrehen. Funktionstest mit Prüfaerosol, Eintrag ins Prüfbuch. Tausch nach 8 Jahren oder bei Verschmutzung. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung). Häufige Fragen Wie viele GC 152 kann ich an eine RSZ anschließen?An eine RSZ 7 bis zu 2 zusätzliche Deckenmelder. Die RSZ 6 akzeptiert ebenfalls zusätzliche Melder: Details zur maximalen Anzahl stehen im Schaltplan der Zentrale. Reicht nur ein Sturzrauchschalter?Bei kurzen Fluren ja. Bei Fluren länger als ca. 10 m ist ein zusätzlicher GC 152 empfehlenswert, um Rauch frühzeitiger zu erkennen. Ist der GC 152 funkfähig?Nein: für Funk gibt es den GC 172. Der GC 152 wird kabelgebunden 2-adrig angeschlossen. Muss der Melder getauscht werden?Ja, alle 8 Jahre nach DIN 14677. Der Tausch wird im Prüfbuch dokumentiert. Welche Normen erfüllen GEZE-Komponenten?GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. GEZE Feststellanlagen-Komponenten im Überblick Welche Komponenten gehören zur GEZE Feststellanlage FA GC 150? MK-Beschläge führt das komplette System: KomponenteArt.-Nr.Funktion GC 151 Raucherkennungsteil103555Sturzrauchschalter + Steuerlogik für RSZ 6 GC 152 Rauchmelder139850Decken-Zusatzrauchmelder (24V kabelgebunden) (dieses Produkt) GC 172 Funkrauchmelder195522Batteriebetrieben, Funk via GC 171 RSZ 7 Rauchschalterzentrale181025Zentrale mit Teleskopfunktion (Nachfolger RSZ 6) Netzteil RSZ 685392MStromversorgung 230V→24V für RSZ 6 E-Feststellung RSZ 6115783Elektromechanische Feststelleinheit mit Microschalter Funkmodul GC 171163051Empfänger für Funkrauchmelder / Funk-Erweiterung Funkeingabemodul GC 175163068Funk-Handtaster für Feststellanlagen Wireless KIT GC 170163692Komplett-Set: GC 171 + 2× Funkrauchmelder Lieferumfang 1 Stück GEZE GC 152 Rauchmelder 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

Dorma Rauchschalterplatine G-EMR - 10er Pack

Dorma Rauchschalterplatine G-EMR: Großgebinde 10 Stück (mit Prüfbuch)Das Dorma Rauchschalterplatine G-EMR - 10er Pack ist ein Original-Bauteil von dormakaba Türtechnik. Anwendungsbereich: dormakaba-Türschließer (TS 92, TS 93, TS 98), Feststellanlagen (GSR-EMF/EMR, G-EMR), Gleitschienen (G 96) und Zubehör in Brand-, Rauchschutz- und Standard-Türen.Wirtschaftliches 10er-Pack für den Pflichtaustausch nach 8 JahrenOriginal Dorma Austausch-RauchmeldeeinheitMit Prüfbuch für Feststellanlagen + technische UnterlagenPassend zu allen RMZ, G-EMR, G-SR-EMR AnlagenAktuelle Generation mit 43 kΩ AbschlusswiderstandProduktbeschreibungGroßgebinde mit 10 Stück Rauchschalterplatinen für den planmäßigen Pflichtaustausch an Dorma Feststellanlagen. Inhalt: Original Dorma Austausch-Rauchmeldeeinheit (Platine mit integrierter Messkammer): passend für RMZ (Sturzmontage), G-EMR 120°/140° und G-SR-EMR. Beigelegt: Prüfbuch und technische Unterlagen für die DIN 14677-Dokumentation.Vorteile auf einen BlickMengenrabatt: 10er-Pack: bei Wartung mehrerer Anlagen wirtschaftlichKomplett-Austausch-Kit: Inkl. Prüfbuch + technische UnterlagenAktuelle Platinengeneration: 43 kΩ Abschlusswiderstand (ersetzt alte 121 kΩ)Pflichtaustausch: Wirtschaftliche Lösung nach 8 Jahren BetriebszeitUniversaler Einsatz: Für alle Dorma Feststellanlagen-Gehäuse im Contur DesignTechnische DatenVerpackungseinheit10 StückDetektionsprinzipOptisches Streulichtverfahren nach EN 54-7Abschlusswiderstand43 kΩ (aktuell)Betriebsspannung24 V DC (aus RMZ/G-EMR)Ausgangsleistungmax. 9,8 WSchutzartIP30Betriebstemperatur-20 °C bis +40 °CNutzungsdauer8 Jahre (DIN 14677)Lieferumfang10 × Rauchschalterplatine, Prüfbuch, technische UnterlagenNormen & ZulassungenDIBt Z-6.500-2372: BauartgenehmigungDIN EN 54-7: Optischer RauchmelderDIN 14677: InstandhaltungDIN EN 14637: Feststellanlagen DrehflügeltürenCE-Konformität Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: dormakaba-Türschließer (TS 92, TS 93, TS 98), Feststellanlagen (GSR-EMF/EMR, G-EMR), Gleitschienen (G 96) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. dormakaba-Komponenten entsprechen DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellung) und DIN EN 1158 (Schließfolgeregelung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen. Häufige FragenWarum 10er-Pack?Bei Wartung mehrerer Feststellanlagen (z.B. Hotels, Pflegeheime, Bürogebäude) ist das 10er-Pack deutlich wirtschaftlicher als 10 Einzelplatinen. Beilage: Prüfbuch + Unterlagen.Passt das Großgebinde zu jeder Dorma-Anlage?Ja: alle dormakaba Feststellanlagen-Gehäuse im Contur Design (RMZ, G-EMR 120°/140°, G-SR-EMR).Wann ist der Austausch Pflicht?Spätestens nach 8 Jahren Betriebszeit gemäß DIN 14677. Die gelbe LED an der Anlage zeigt das Erreichen der Austauschfrist an.Was passiert wenn ich nicht rechtzeitig tausche?Die Feststellanlage verliert ihre bauaufsichtliche Zulassung: der Betreiber haftet bei Störfällen oder Brandereignissen. Welche Normen erfüllen dormakaba-Komponenten?dormakaba-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155 und Schließfolgeregler DIN EN 1158. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Türkombination. Lieferumfang 1 Stück Dorma Rauchschalterplatine G-EMR - 10er Pack 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Verwandte ProdukteSiehe auch: Dorma Rauchschalterplatine G-EMR (Einzelplatine) (Art.-Nr. 9900064001300)

Dictator Rauchmelder RM 4000 Set

Dictator Rauchmelder RM 4000 Set Das Dictator Rauchmelder RM 4000 Set ist ein Original-Bauteil aus dem Sortiment Dictator Türschliesstechnik. Anwendungsbereich: Türdämpfer, Türschließer und Feststellanlagen-Zubehör in Wohn-, Gewerbe- und Industriebauten. Rauchmelder-Set RM 4000 – komplettes Brandfrühwarnsystem für RauchschutztürenOptisches Streulicht-Prinzip – schnelle, zuverlässige DetektionSet inklusive Sockel und Anschlussschaltbild – montagefertigKompatibel mit DICTATOR-Feststellanlagen und SchließfolgereglernDictator Rauchmelder RM 4000 SetDer DICTATOR Rauchmelder RM 4000 ist die Standard-Komponente für Rauchschutztür-Anwendungen mit Feststellanlagen. Im Set wird der Melder mit Sockel ausgeliefert – montagefertig für die typische Decken- oder Sturzmontage über der Tür.Die optische Streulicht-Technik detektiert Rauchpartikel zuverlässig und löst die angeschlossene Feststellanlage aus, sobald Rauch in der Türumgebung erkannt wird. Damit schließt die Tür automatisch und verhindert die Rauchausbreitung im Gebäude.Vorteile Dictator RM 4000 SetKomplett-Set – Melder + Sockel + Befestigungsmaterial montagefertigOptische Streulicht-Detektion – schnelle, zuverlässige RauchwarnungKompatibel mit DICTATOR Feststellanlagen und SteuerzentralenBewährte Technik – jahrzehntelange Erfahrung im BrandschutzTechnische Daten Dictator RM 4000 SetEigenschaftWertModellDICTATOR Rauchmelder RM 4000 SetDetektionoptisches StreulichtprinzipLieferumfangMelder, Sockel, AnschlussschaltbildEinsatzRauchschutztüren mit FeststellanlagenMontageDecken- oder SturzmontageKompatibilitätDICTATOR-Feststellanlagen, gängige SteuerzentralenHersteller-Artikelnummer07.02.02Häufig gestellte FragenWas ist im RM 4000 Set enthalten?Das Set umfasst den Rauchmelder RM 4000, den Sockel mit Klemmkontakten sowie das Anschlussschaltbild. Damit ist der Melder direkt montagefähig.Wo wird der RM 4000 montiert?Decken- oder Sturzmontage in Türnähe – typischerweise direkt über der Rauchschutztür. Genaue Positionierung nach den Hersteller-Vorgaben (`Daten/PDF/Dictator/brandschutz/Montageanleitung-Rauchmelder-RM4000.pdf`).Funktioniert der RM 4000 auch ohne DICTATOR Feststellanlage?Der RM 4000 ist auf den Anschluss an Feststellanlagen ausgelegt – DICTATOR oder kompatible Systeme. Er ist KEIN Hausrauchmelder im Sinne der DIN 14676 für Wohnungen, sondern ein Bauteil für Brandschutztür-Anlagen. Lieferumfang 1 Stück Dictator Rauchmelder RM 4000 Set 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Dictator TürschliesstechnikDictator TürschließerDictator Feststellanlagen-Zubehör

DORMA RM-N optischer Rauchmelder (2 Stück)

DORMA RM-N: Deckenrauchmelder optisch nach EN 54-7 (2 Stück)Optischer Rauchmelder nach EN 54-7 (Streulichtprinzip)Deckenmontage mit BajonettverschlussVerpackung: 2 Stück (für Pflicht-Doppelmontage geeignet)Kabelgebunden an dormakaba RMZ oder G-EMRPflichtaustausch nach 8 Jahren (DIN 14677)ProduktbeschreibungDer DORMA RM-N ist der kabelgebundene Deckenrauchmelder für Dorma Feststellanlagen. Er erkennt Rauchentwicklung früh durch optisches Streulichtprinzip nach EN 54-7. Bei Sturzabständen über 1 m müssen zwei Melder eingesetzt werden: die Verpackung enthält daher genau 2 Stück.Vorteile auf einen BlickEN 54-7 zertifiziert: Optisches Streulichtprinzip: frühzeitige Raucherkennung2er-Pack: Pflicht-Doppelmontage bei Sturzabstand >1 m direkt abgedecktBajonettverschluss: Schnelle, sichere DeckenmontageOriginal dormakaba: DIBt-zugelassen ausschließlich an dormakaba-AnlagenUniversell: Passend an RMZ, G-EMR 120°/140°, G-SR-EMRTechnische DatenFunktionsprinzipOptisches Streulichtverfahren nach EN 54-7AnschlussKabelgebunden an RMZ/G-EMR (2-Draht)Betriebsspannung24 V DC (aus Anlage)MontageDecke (Bajonettverschluss)SchutzartIP42Betriebstemperatur-20 °C bis +55 °CRelative Feuchtemax. 95 % (nicht kondensierend)Abmessungenca. Ø 100 × 47 mm (mit Sockel)Verpackungseinheit2 StückNutzungsdauermax. 8 JahreNormen & ZulassungenDIN EN 54-7: Optischer RauchmelderDIN EN 1155: FeststellvorrichtungenDIN EN 14637: Elektrische FeststellanlagenDIBt Z-6.500-2372: BauartgenehmigungDIN 14677: InstandhaltungCE-KonformitätHäufige FragenWann sind zusätzliche Deckenmelder Pflicht?Wenn der Abstand zwischen Sturzunterkante und Decke >1 m beträgt: auch bei einseitigem Vorkommen. Dann zwei RM-N montieren und DIP-Schalter 3 an der G-EMR auf ON setzen.Kann der RM-N ohne RMZ betrieben werden?Nein. Der RM-N ist ausschließlich für die Verwendung mit dormakaba-Feststellanlagen (RMZ oder G-EMR-Gleitschiene) zugelassen. Die DIBt-Zulassung gilt nur für dieses Gesamtsystem.RM-N oder RM-F?RM-N: kabelgebunden: für Neubau/Sanierung mit kurzen Verlegewegen. RM-F: Funkversion über Funkmodul FM-AP: für Nachrüstung und Denkmalschutz ohne Kabelverlegung.Wie wird der RM-N geprüft?Mit Prüfgas (z.B. Hekatron Prüfaerosol 918/5): kurz aus 10-15 cm Entfernung in die seitlichen Öffnungen sprühen. Monatlich oder vierteljährlich (nach 12 fehlerfreien Monatsprüfungen). Lieferumfang 1 Stück DORMA RM-N optischer Rauchmelder (2 Stück) 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Verwandte ProdukteSiehe auch: Dorma TS 93 EMR (Feststellanlage Komplettset) (Art.-Nr. 64070001.43020001)

Hekatron ORS 142 W AT - Rauchschalter

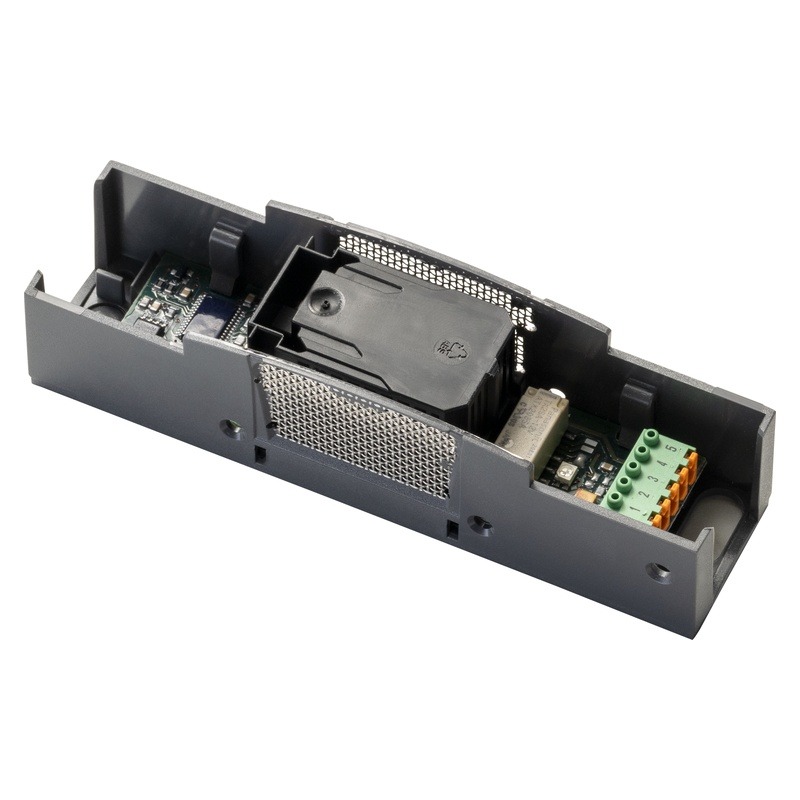

Hekatron ORS 142 W AT - Rauchschalter Das Hekatron ORS 142 W AT - Rauchschalter ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Austausch-Rauchschalter für Feststellanlagen mit altem Zulassungsbescheid Z-6.5-xxxx RetroFit – kompatibel zu vorhandener Verkabelung und Anlagentechnik EN 54-7, Streulichtprinzip, Verschmutzungskompensation Anschlussklemmen kompatibel zu früheren ORS-Modellen Spart die teure Komplettsanierung bei Bestandsanlagen ORS 142 W AT – RetroFit für Altanlagen Der ORS 142 W AT wurde für genau ein Szenario entwickelt: Bestandsanlagen, die noch unter der alten DIBt-Zulassungsnummer Z-6.5-xxxx betrieben werden. Statt eine ganze Feststellanlage zu erneuern, wird der Rauchschalter im 8-Jahres-Wartungszyklus gegen den AT-Ersatz getauscht – Klemmen und Verkabelung bleiben unverändert. Streulichtprinzip nach EN 54-7, Verschmutzungskompensation, Messkammerüberwachung. Optische Zustandsanzeige. Gleiche Bedienung wie der Standard-ORS 142, dafür kompatibel zur alten Klemmenbelegung. Wann genau brauchen Sie den AT? Wenn auf dem Typenschild Ihrer Feststellanlage eine DIBt-Zulassung in der alten Form Z-6.5-xxxx steht (z. B. Z-6.5-1234). Bei aktuellen Anlagen mit Z-6.500-xxxx oder Z-6.510-xxxx kommt der Standard-ORS 142 bzw. ORS 142 W zum Einsatz. Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum ORS 142 W AT Woran erkenne ich, ob ich den AT brauche?An der DIBt-Nummer auf dem Anlagenschild oder im Prüfbuch. Steht dort Z-6.5-xxxx, ist der AT richtig. Kann ich auch ORS 142 statt 142 W AT einsetzen?Nein – die Anschlussklemmenbelegung ist für die alten Anlagen anders, die Anlage würde nicht mehr DIBt-konform laufen. Was ist der Unterschied zum ORS 142 AT RetroFit?Der ORS 142 AT RetroFit ist für moderne FSZ-Anlagen mit Leitungsüberwachung; der ORS 142 W AT speziell für Altanlagen Z-6.5-xxxx. Bekommt die Anlage damit eine neue Zulassung?Nein, die DIBt-Zulassung der Altanlage bleibt gültig. Der AT-Ersatz ist genau dafür entwickelt, die alte Zulassung weiter zu erhalten. Lieferumfang 1 Stück Hekatron ORS 142 W AT - Rauchschalter 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Hekatron ORS 155 F - Funkset

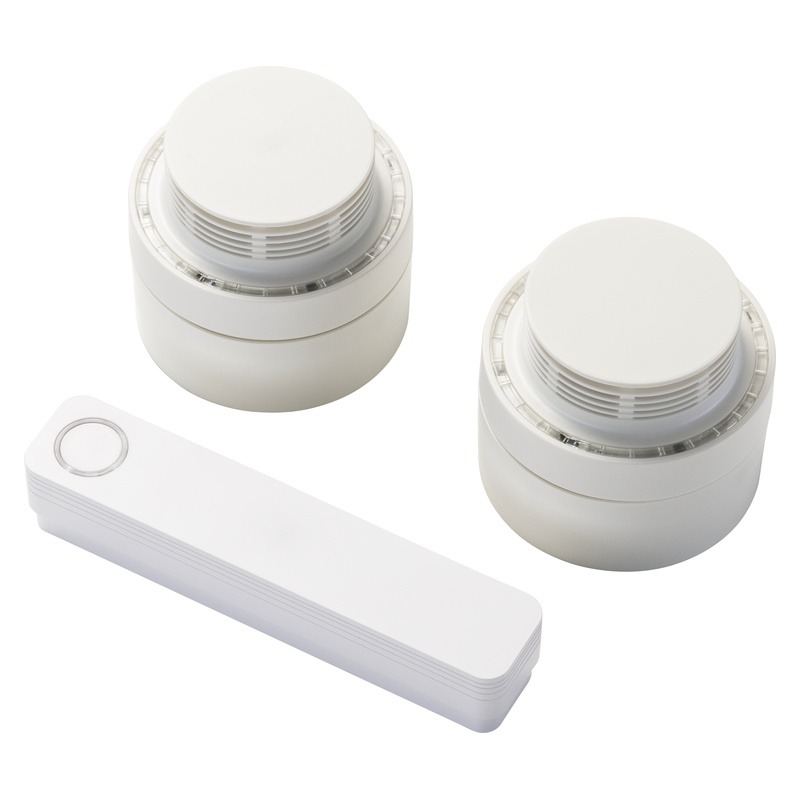

Hekatron ORS 155 F - Funkset Das Hekatron ORS 155 F - Funkset ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Funk-Rauchschalter-Set für drahtlose Feststellanlagen Bis zu 60 % weniger Montageaufwand, ideal für Denkmalschutz und sanierungsempfindliche Bauten AES256-verschlüsselt, Batterielaufzeit typisch 8 Jahre Bis zu 20 Funkteilnehmer pro System (Melder, Handtaster, Funkmodul) EN 54-7, DIN EN 14637, RED 2014/53/EU Hekatron Funksystem 155 F – ORS 155 F Funkset Das Hekatron Funksystem ist die Antwort auf alles, was sich nicht verkabeln lässt: Denkmalschutz, Sanierung mit fertigen Wänden, nachträglich erforderliche Brandschutzabschlüsse oder Erweiterungen einer Bestandsanlage. Der ORS 155 F ist der Funkrauchschalter dieses Systems – streulichtbasiert nach EN 54-7, batteriebetrieben mit typisch 8 Jahren Laufzeit. Das Funkset kommuniziert über das SRD-Band (433 / 865 MHz) mit dem Funkmodul FM 155 F, das wiederum am Eingang einer kabelgebundenen Hekatron-Zentrale angeschlossen wird – ideal für Mischformen aus Funk und Verdrahtung. Technische Daten ORS 155 F EigenschaftWert FunktionsprinzipStreulicht (EN 54-7) Frequenz433,05–434,79 MHz / 865,0–868,6 MHz (SRD-Band) VerschlüsselungAES256 Reichweite Gebäudemin. 0,3 m, max. 20 m Reichweite Freifeld200 m Batterie3 V Lithium, typ. 8 Jahre Laufzeit SchutzartIP 42 Temperaturbereich−30 bis +55 °C AbmessungenØ 80 × H 70 mm (mit Sockel) Farbeweiß (RAL 9010) Funksystem 155 F – Komponenten KomponenteFunktion FM 155 FFunkmodul – Gateway zwischen Funk und verdrahteter Zentrale ORS 155 FFunkrauchschalter (dieses Set) HAT 155 FFunkhandtaster für manuelle Auslösung Bis zu 20 Teilnehmer pro System. Das FM 155 F kommuniziert mit allen verdrahteten Hekatron-Zentralen. Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum ORS 155 F Funkset Wie lange hält die Batterie?Typisch 8 Jahre. Die Wechselanzeige meldet rechtzeitig Batterieende, dann ist auch der DIN-14677-Zyklus für den Meldertausch erreicht. Brauche ich trotzdem eine Hekatron-Zentrale?Ja – das FM 155 F Funkmodul muss an eine FSZ Basis/Pro/Kompakt oder RSZ Kompakt angeschlossen werden, denn der Haftmagnet wird kabelgebunden gesteuert. Wie sicher ist die Funkstrecke?AES256-verschlüsselt mit Verbindungsüberwachung. Bei Funkstörung springt das System nach kurzer Wartezeit in den sicheren Zustand (Tür schließt). Wo lohnt sich Funk?Denkmalschutz, sanierte Räume mit fertigen Wänden, nachträgliche Brandschutzabschlüsse, Erweiterung von Bestandsanlagen ohne Kabelverlegung. Was ist im Set enthalten?Der ORS 155 F als Funkrauchschalter inkl. Batterien. FM 155 F (Modul) und HAT 155 F (Handtaster) sind separate Komponenten. Lieferumfang 1 Stück Hekatron ORS 155 F - Funkset 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Mitnehmerklappe

WSS Mitnehmerklappe für 2-flügelige Feuer- und RauchschutztürenDie WSS Mitnehmerklappe ist eine mechanische Schließfolgesteuerung für 2-flügelige Feuer- und Rauchschutztüren, die den Gangflügel mitnimmt und so die korrekte Schließfolge Standflügel vor Gangflügel sicherstellt.Mechanische Schließfolgesteuerung für 2-flügelige Feuer- und RauchschutztürenNimmt den Gangflügel mit, bis die korrekte Schließfolge gewährleistet istGünstige, einfache Alternative zum SchließfolgereglerMontage am Standflügel, Aufschrauben auf der BandgegenseiteMaterial Stahl, galvanisch verzinktTechnische DatenSpezifikation und WerkstoffFunktionMechanische Schließfolgesteuerung Standflügel vor GangflügelEinsatz2-flügelige Feuer- und RauchschutztürenMontageortam Standflügel, BandgegenseiteBefestigungzum AufschraubenMaterialStahl, galvanisch verzinktEinordnungeinfache Alternative zum Schließfolgeregler (DIN EN 1158)AnwendungEinsatzbereich und FunktionsweiseAnwendungsbereich: Die Mitnehmerklappe sorgt bei 2-flügeligen Feuer- und Rauchschutztüren für die richtige Schließfolge. Wird die Tür über den Standflügel geöffnet, nimmt die am Standflügel montierte Klappe den Gangflügel soweit mit, bis Standflügel und Gangflügel in korrekter Reihenfolge in den Falz schließen.Sie ist die einfache, kostengünstige mechanische Alternative zum Schließfolgeregler nach DIN EN 1158. Die Klappe wird auf der Bandgegenseite am Standflügel aufgeschraubt und besteht aus galvanisch verzinktem Stahl. Wie bei jeder Schließfolgelösung gilt: Der Standflügel muss vor dem Gangflügel schließen, damit der Falz dicht ist und die Brand- und Rauchdichtheit erhalten bleibt.Häufige FragenWie funktioniert die Mitnehmerklappe?Die am Standflügel montierte Klappe greift beim Öffnen über den Standflügel den Gangflügel und nimmt ihn mit. Dadurch wird beim Schließen die korrekte Reihenfolge – Standflügel zuerst, dann Gangflügel – mechanisch erzwungen, ohne separaten Regler.Wo wird die Mitnehmerklappe 05.670 montiert?Die Mitnehmerklappe wird am Standflügel auf der Bandgegenseite aufgeschraubt. Sie besteht aus galvanisch verzinktem Stahl und eignet sich für 2-flügelige Feuer- und Rauchschutztüren.Mitnehmerklappe oder Schließfolgeregler?Die Mitnehmerklappe ist die einfache, günstige mechanische Lösung. Der Schließfolgeregler 05.650 nach DIN EN 1158 steuert die Reihenfolge unabhängig von der Öffnungsreihenfolge und ist MPA-geprüft. Beide stellen sicher: Standflügel vor Gangflügel.Für welche Türschließer ist die Standard-Mitnehmerklappe gedacht?Die Mitnehmerklappe 05.670 ist die universelle Standardausführung für 2-flügelige Brandschutztüren. Für den verdeckt liegenden Türschließer dormakaba ITS 96 gibt es die abgestimmte Variante 05.671. Lieferumfang 1 Stück Mitnehmerklappe 📖 Ratgeber zum ThemaIm Feststellanlagen-Ratgeber 2026 finden Sie eine ausführliche Anleitung mit Normen, Auswahlhilfen und Montage-Tipps.Passende ProdukteWSS Mitnehmerklappe für Türschließer ITSWSS Schließfolgeregler DIN EN 1158WSS Schaltschloss für Standflügelverriegelungen

Hekatron ORS 142 Set mit Montagesockel 143 A

• Melder und Aufputzsockel komplett
• Rauchschalter nach EN 54-7
• Magnet für Leitungsüberwachung
• Sockel bleibt beim Meldertausch

Mitnehmerklappe für Türschließer ITS

WSS Mitnehmerklappe für Türschließer ITSDie WSS Mitnehmerklappe für Türschließer ITS ist eine mechanische Schließfolgesteuerung für 2-flügelige Feuer- und Rauchschutztüren, die auf den verdeckt liegenden dormakaba ITS 96 abgestimmt ist und den Standflügel vor dem Gangflügel schließen lässt.Mechanische Schließfolgesteuerung für 2-flügelige Feuer- und RauchschutztürenAbgestimmt auf den verdeckt liegenden Türschließer dormakaba ITS 96Nimmt den Gangflügel mit, bis die korrekte Schließfolge gesichert istMontage am Standflügel, Aufschrauben auf der BandgegenseiteMaterial Stahl, galvanisch verzinktTechnische DatenSpezifikation und WerkstoffFunktionMechanische Schließfolgesteuerung Standflügel vor GangflügelAbstimmungdormakaba ITS 96 (verdeckt liegender Gleitschienen-Türschließer)Einsatz2-flügelige Feuer- und RauchschutztürenMontageortam Standflügel, BandgegenseiteBefestigungzum AufschraubenMaterialStahl, galvanisch verzinktAnwendungEinsatzbereich und ITS-AbstimmungAnwendungsbereich: Diese Mitnehmerklappe sichert bei 2-flügeligen Feuer- und Rauchschutztüren die korrekte Schließfolge und ist speziell auf die Geometrie des verdeckt liegenden Gleitschienen-Türschließers dormakaba ITS 96 abgestimmt. Wird die Tür über den Standflügel geöffnet, nimmt die Klappe den Gangflügel soweit mit, bis Standflügel und Gangflügel in richtiger Reihenfolge schließen.Wie die Standardausführung 05.670 wird die Klappe auf der Bandgegenseite am Standflügel aufgeschraubt und besteht aus galvanisch verzinktem Stahl. Sie ist die richtige Wahl, wenn der ITS 96 als verdeckter Türschließer verbaut ist und der Falz im Brand- und Rauchschutzfall sicher dicht schließen muss – Standflügel immer vor Gangflügel.Häufige FragenWofür ist die Mitnehmerklappe 05.671 gedacht?Die Mitnehmerklappe 05.671 ist speziell auf den verdeckt liegenden Gleitschienen-Türschließer dormakaba ITS 96 abgestimmt. Sie sichert an 2-flügeligen Feuer- und Rauchschutztüren mit ITS 96 die korrekte Schließfolge Standflügel vor Gangflügel.Was unterscheidet 05.671 von der Standard-Mitnehmerklappe 05.670?Funktion und Material (Stahl galvanisch verzinkt, Aufschrauben am Standflügel) sind identisch. Die 05.671 ist zusätzlich auf die Geometrie des dormakaba ITS 96 abgestimmt, während die 05.670 die universelle Standardausführung ist.Was ist der dormakaba ITS 96?Der ITS 96 ist ein verdeckt liegender Gleitschienen-Türschließer von dormakaba, der unsichtbar im Türblatt integriert wird. Die Mitnehmerklappe 05.671 ist auf dessen Einbausituation abgestimmt (dormakaba-Pendant: MK 397).Warum ist die korrekte Schließfolge bei Brandschutztüren wichtig?Schließt der Standflügel vor dem Gangflügel, kann der Gangflügel im Falz dicht schließen. Nur so bleiben Brand- und Rauchdichtheit der 2-flügeligen Tür erhalten. Die Mitnehmerklappe erzwingt diese Reihenfolge mechanisch. Lieferumfang 1 Stück Mitnehmerklappe für Türschließer ITS 📖 Ratgeber zum ThemaIm Feststellanlagen-Ratgeber 2026 finden Sie eine ausführliche Anleitung mit Normen, Auswahlhilfen und Montage-Tipps.Passende ProdukteWSS Mitnehmerklappe für 2-flügelige BrandschutztürenWSS Schließfolgeregler DIN EN 1158WSS Schaltschloss für Standflügelverriegelungen

Hekatron Ersatzrauchschalter ORS 142 W

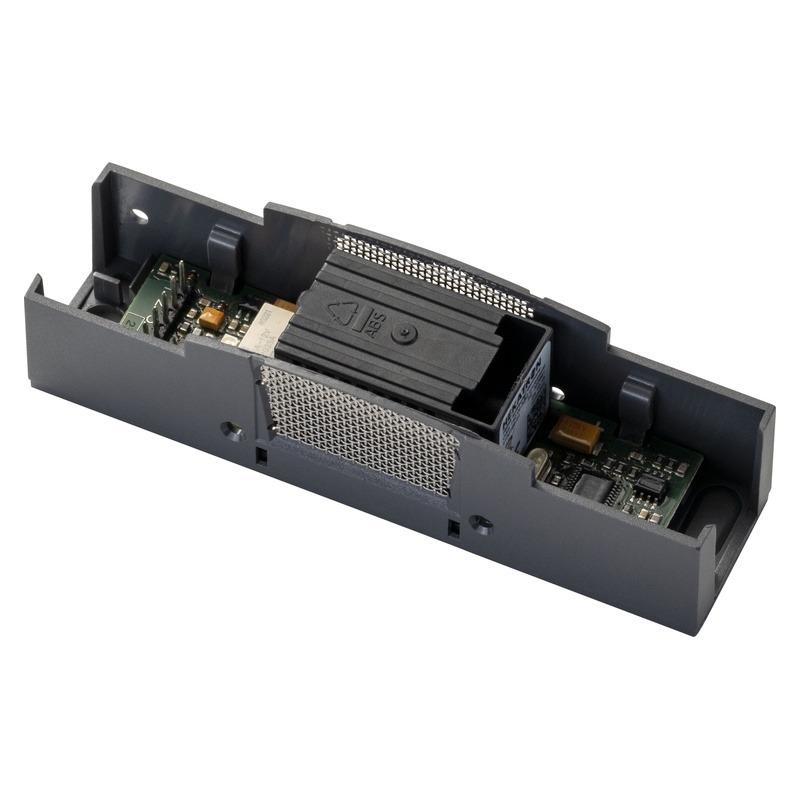

Hekatron Ersatzrauchschalter ORS 142 W Das Hekatron Ersatzrauchschalter ORS 142 W ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Ersatzrauchschalter für die RSZ Kompakt Rauchschaltzentrale Streulichtprinzip nach EN 54-7, Modulbauweise für die Wandmontage Auch als eigenständiger Sturzrauchschalter über Sockel kombinierbar Optionale Zustandsfernabfrage Austausch im Wartungszyklus nach DIN 14677 (8 Jahre) Hekatron ORS 142 W – Ersatzkopf für RSZ Kompakt Der ORS 142 W ist die Modul-Variante des klassischen ORS 142 und wird vorwiegend als Ersatzkopf in der RSZ Kompakt eingesetzt – dort steckt ein baugleiches Modul direkt im Sturzgehäuse. Steht beim 8-Jahres-Tausch die ganze RSZ Kompakt nicht zur Disposition, wird einfach der Ersatz-ORS-Kopf gewechselt und die Anlage bleibt am Sturz. Streulichtprinzip nach EN 54-7, Verschmutzungskompensation, optische Zustandsanzeige. Die Zustandsfernabfrage kann bei Bedarf an eine Sammelanzeige geführt werden. Wann ORS 142 W? SituationEmpfehlung Wartung der RSZ Kompakt nach 8 JahrenORS 142 W als Ersatzkopf direkt einsetzen Standard-Feststellanlage mit FSZ + SockelORS 142 mit Sockel 143 A Austausch in Altanlage mit Z-6.5-xxxxORS 142 W AT (RetroFit) FunkanlageORS 155 F Funkset Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Wartung Prüfaerosol 918/5 – jährliche Funktionsprüfung Magnetset Leitungsüberwachung VE10 Häufige Fragen zum ORS 142 W Wofür ist der ORS 142 W gedacht?Primär als Ersatzkopf in der RSZ Kompakt. Er kann zwar auch in einem Sockel betrieben werden, der ORS 142 ist aber für externe Sockelmontage besser geeignet. Unterschied zum ORS 142 W AT?Der AT ist für Altanlagen mit alter DIBt-Zulassung (Z-6.5-xxxx) ausgelegt; der „nicht-AT" deckt aktuelle Bauartgenehmigungen ab. Wann ist der Tausch fällig?Nach 8 Jahren laut DIN 14677. Multi-LED zeigt Revisionsbedarf optisch an. Lieferumfang 1 Stück Hekatron Ersatzrauchschalter ORS 142 W 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder
