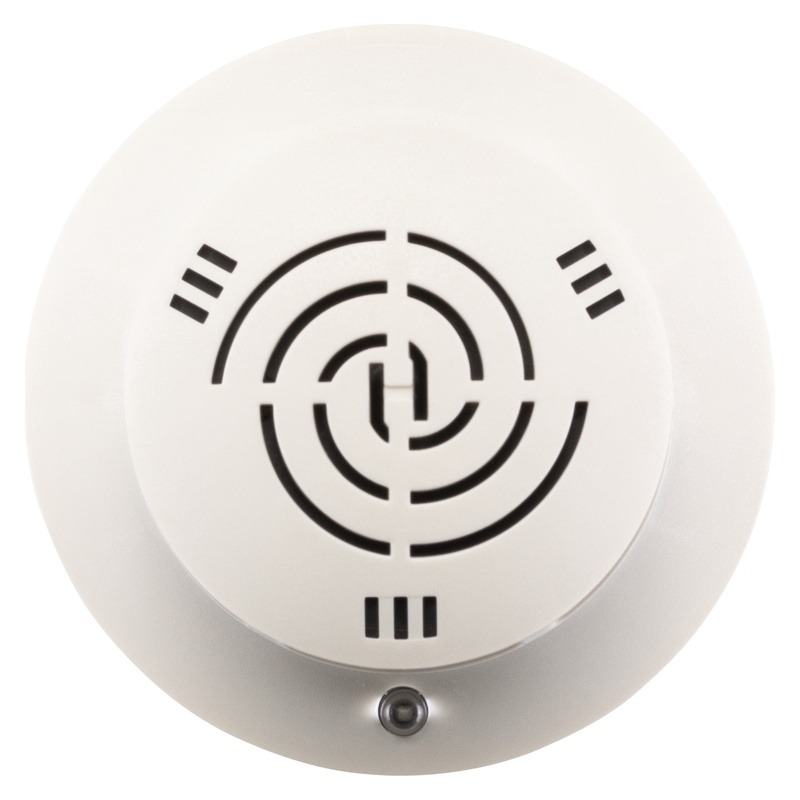

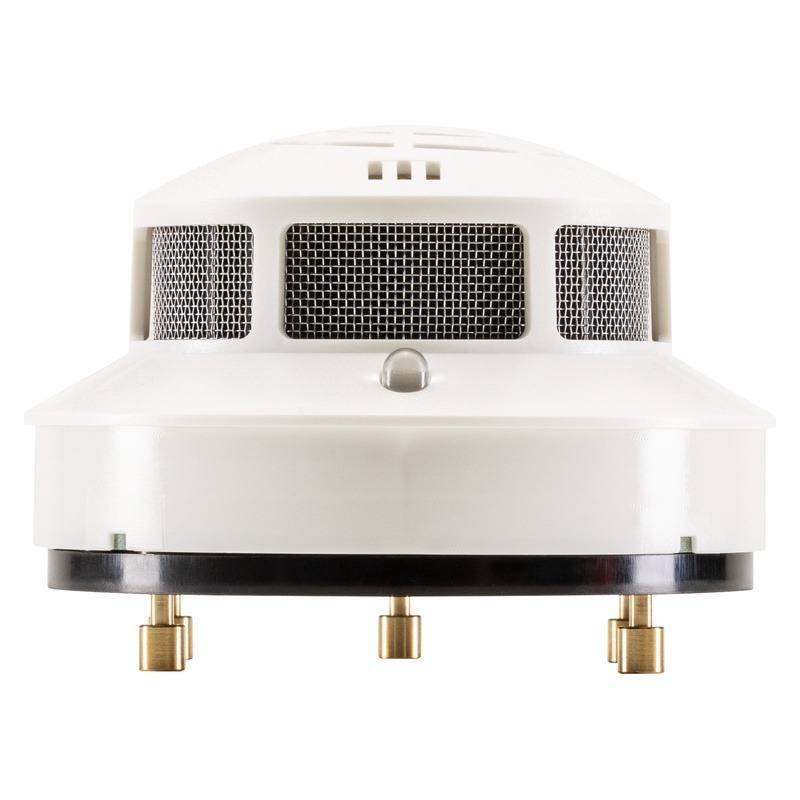

Hekatron ORS 142 AT RetroFit Rauchschalter

Produktinformationen "Hekatron ORS 142 AT RetroFit Rauchschalter"

Optischer Rauchschalter ORS 142 AT RetroFit -

Hekatron ORS 142 AT mit Leitungsüberwachung

Für Feststellanlagen, in denen Rauch- oder Thermoschalter von Hekatron Brandschutz verbaut sind und die nach Zulassungsbescheid (Z. 6.5.-xxx) abgenommen wurden, müssen für den Austausch die folgenden RetroFit AT-Produkte verwendet werden. Diese sind speziell dafür zugelassen.

Je nach verbautem Netzgerät und Melder, beachten Sie die folgende Übersicht:


AT-RetroFit-Austausch

Beschreibung Hekatron ORS 142 AT Retrofit:


Optischer Rauchschalter Hekatron ORS 142 AT Retrofit, der Rauchschalter erkennt frühzeitig sowohl Schwelbrände als auch offene Brände mit Rauchentwicklung.
Die besonderen Merkmale des Hekatron ORS 142 AT RetroFit sind:
- die Revisionsanzeige nach DIN 14677
- Verschmutzungskompensation
- optische Verschmutzungs-/Zustandsanzeige
- Messkammerüberwachung
- Kommunikationsanschluss für RSBus
- potentialfreier Öffner
- Thermoelement zur Auslösung bei einer
   Umgebungstemperatur: über 70 °C
- mit Staubschutzkappe
Im Bereich der Sicherheitstechnik bei öffentlichen Einrichtungen ist die Montage des ORS 142 AT RetroFit in Kombination mit Feststellanlagen wichtig.

Hekatron bietet mit dem Rauchschalter ORS 142 AT RetroFit eine Variante, Überströmöffnungen sicher und zuverlässig zu überwachen.
Der ORS 142 AT RetroFit arbeitet nach dem Streulichtprinzip. Lichtsender und -empfänger sind in der Messkammer so angeordnet, dass das Lichtbündel des Senders nicht direkt auf den Empfänger treffen kann. Erst das an Schwebeteilen gestreute Licht (Tyndall-Effekt) gelangt zum Empfänger und wird in ein elektrisches Signal umgesetzt. Ein zusätzlicher Temperaturfühler spricht bei einer Umgebungstemperatur von 70 °C an.

Projektierung der Rauchschalter zur Überwachung von Überströmöffnungen entsprechend der DIBt Zulassung Z-6.5-1725. Der Rauchschalter wird mit den Sockelvarianten 143 A (Aufputz-Montagesockel) oder 143 AF (Feuchtraum-Montagesockel) und dem Handauslösetaster DKT 02 sowie dem Netzgerät NAG 03 mit SAB 04 außerhalb der Überströmöffnung installiert.

In dem Planungshandbuch für Feststellanlagen finden Sie alle wichtigen Informationen zum Einsatz des Rauchschalters, die einzelnen Module, den Schaltplan mit Hekatron ORS 142 und FSZ Basis sowie weitere Schaltpläne und Infos zur Inbetriebnahme, Prüfung und Wartung.

Lieferumfang:
- Hekatron ORS 142 AT RetroFit Optischer Rauchschalter ohne Montagesockel
