FSZ Basis Feststellanlagen-Zentrale

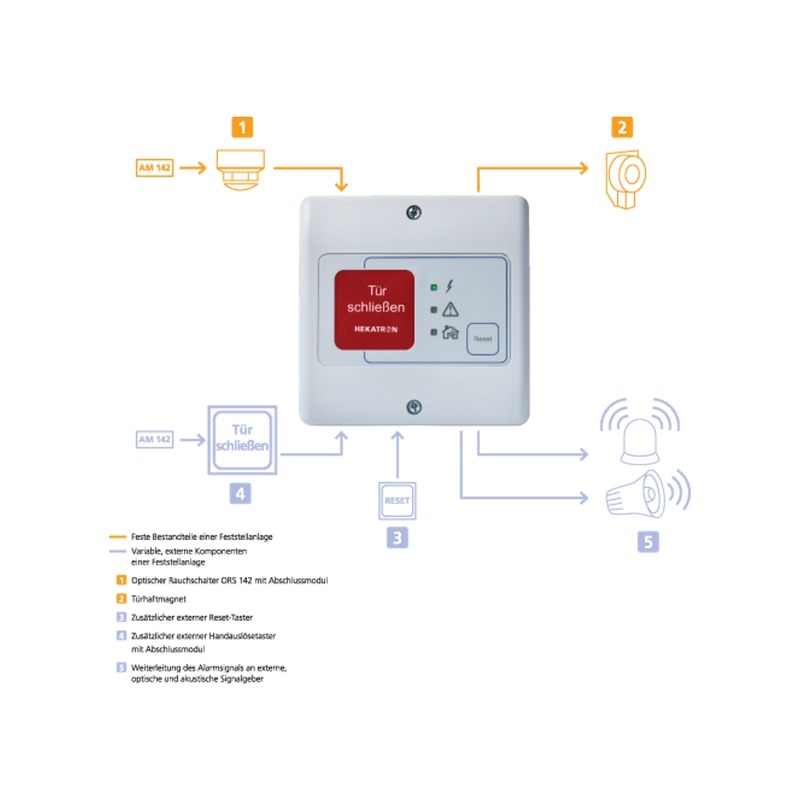

Feststellanlagen- Zentrale FSZ Pro von Hekatron Stromversorgung, Steuerung, Handtaster, Alarmspeicher und Reset-Taster sowie Energiespeicher in einem Gerät Feststellanlagen-Zentrale FSZ Pro - Multifunktional für erweiterte Anforderungen: Stromversorgung, Steuerung, Handtaster, Alarmspeicher und Reset-Taster sowie Energiespeicher in einem Gerät DIN EN 14637 und DIBt konform Eingangs-Nennspannung: 230 V AC, Ausgangs-Nennspannung: 24 V DC Ausgangsstrom: max. 900 mA Relaiskontakt: 2 Wechsler potenzialfrei Optionale Energiespeicherung Gepufferte akustische Signalisierung integriert (65 dB) Individuelle Steuerungsmöglichkeiten durch zusätzliche Ein- und Ausgänge "Stilles" oder "zentrales" Schließen möglich Die FSZ Pro wird als Auslösevorrichtung mit integrierter Energieversorgung in Feststellanlagen eingesetzt. Die Feststellanlagen-Zentrale ist vom VdS gemäß den allgemeinen Anforderungen und Prüfgrundlagen für das Zulassungsverfahren für Feststellanlagen geprüft. Zusätzlich ist sie vom VdS gemäß DIN EN 14637 geprüft. G-Nr. beantragt. Sie vereint Energieversorgung, Auslösevorrichtung, Handtaster, Resettaster und Alarmspeicher in einem Gerät. Sie ist abwärtskompatibel zu den Vorgängerprodukten und dem bestehenden Leitungsnetz und ersetzt das jahrelang bewährte NAG 03.Feststellanlagen-Zentrale zum Einsatz in Feststellanlagen an Brand und Rauchschutztoren, sowie anderen Abschlüssen. Leistungsmerkmale: Integrierter Handauslösetaster mit wechselbarer Beschriftung Integrierter Resettaster Betriebs-, Alarm- und Störungsanzeige Zuschaltbare Alarmspeicherung Zuschaltbare Leitungsüberwachung Integrierter zuschaltbarer akustischer Signalgeber Zwei potentialfreie Wechselkontakte geschalteter 24V DC Ausgang Externer Alarmeingang Stille Schließung optionale Pufferung bei Netzausfall Kabeleinführung von oben, unten und der Rückseite DIBt Produktzulassung Z-6.510-2358 DIBt Bauartgenehmigung Z-6.500-2359 Prüfung nach DIN EN 14637 VdS geprüft, G-Nr. beantragt Technische Daten FSZ Pro: Eingangs-Nennspannung: 230 V AC Ausgangs-Nennspannung: 24 V DC Ausgangs-Nennstrom: 900 mA geschalteter Magnetausgang: 24 V DC potentialfreie Wechsler: 230 V AC / 5 A  -  30 V DC / 3 A Montage: Aufputz - optionale Hutschienenmontage Betriebsumgebungstemperatur: -10° bis +45°C Lagertemperatur: -20° bis +60°C Abmessungen: (H x B x T) 146 x 146 x 60,5 mm Kabeleinführungen hinten: 2 Langlöcher Kabeleinführungen oben und unten: 3 x M16 - 1 x M20 Prüfungen und Zulassungen: DIBt-Produktzulassung Z-6.510-2358 | DIBt Bauartgenehmigung Z-6.500-2359 | Prüfung nach DIN EN 14637 beantragt | VdS G-Nr. beantragt Schutzgrad bei Kabeleinführung von oben oder unten: IP 65 Schutzgrad bei Kabeleiführung von der Rückseite: IP 30 interner Piezo: ca. 65 dB (1m) - gepuffert für 60 Sekunden bei Netzausfall Pufferung der Feststellanlage (nur bei Verwendung des ESM Pro): max. 3 Sekunden Lieferumfang: 1 x FSZ Pro1 x Montageanleitung1 x Montageset bestehend aus 2 Schrauben und 2 Dübeln1 x Kabelverschraubungsset bestehend aus:- einer Kabelverschraubung M20 für die Netzzuleitung- drei Verschraubungen M16 für den Anschluss der Peripheriegeräte z. B. ORS 142, Türhaftmagnete, usw.1 x Einschub für den integrierten Auslösetaster mit der Beschriftung „Tür schließen“ und „Tor schließen“1 x Abschlussmodul AM 142 Bestellangaben: Bestellnr. Bezeichnung   31.5400003.01.01 Feststellanlagen- Zentrale FSZ Pro von Hekatron

GEZE TS 3000 V Obentürschließer Türschließer mit Normalschiene und Glasklemmschuh Der GEZE TS 3000 V mit Glasklemmschuh für Ganzglastüren wird nach EN 1154 A mit Gleitschiene montiert, die Schließkraft des Türschließers ist seitlich einstellbar, der Obentürschließer hat eine Schließkraft von 1-4. Die Normalmontage wird auf Türblatt/Bandseite umgesetzt, und ist mit integrierter Öffnungsbegrenzung einsetzbar. Flügelbreite empfohlen bis 1100 mm Gleiche Ausführung DIN-L und DIN-R Türschließer geprüft nach EN 1154 Schließkraft stufenlos einstellbar Schließgeschwindigkeit einstellbar Endschlag einstellbar über Ventil Ausführungen GEZE TS 3000 V Artikelnummer Gleitschiene Feststellung Farbe/Oberfläche 028348.068221.014835 Gleitschiene Standard, mit Hebel ohne Feststelleinheit silberfarbig 028350.015695.014843 Gleitschiene Standard, mit Hebel ohne Feststelleinheit weiß 028348.068221.014835.071924 Gleitschiene Standard, mit Hebel mit Feststelleinheit silberfarbig 028350.015695.014843.071924 Gleitschiene Standard, mit Hebel mit Feststelleinheit weiß 028348.102363.014835 T-Stop Gleitschiene ohne Feststelleinheit silberfarbig 028350.108481.014843 T-Stop Gleitschiene ohne Feststelleinheit weiß 28348.102363.014835.071924 T-Stop Gleitschiene mit Feststelleinheit silberfarbig 028350.108481.014843.071924 T-Stop Gleitschiene mit Feststelleinheit weiß Farbton: - Silberfarbig - weiß Montageart: - Normalmontage auf Türblatt/Bandseite Lieferumfang: - Obentürschließer GEZE TS 3000 V - Glasklemmschuh - normale Gleitschine oder T-Stop Gleitschiene- mit oder ohne Feststeleinheit

Basquillverschluss - Fermod 219 Komplettset Fermod 219 - Basquillverschluss verchromt oder emailiert Mit 3 Schliesspunkten innen und Außenhebel Links oder rechts verwendbar Standard für Türen bis 1,80 m Höhe Außengriff: emailliert oder verchromt Gehäuse und Innengriff emailliert, Mit verzinkten Stangen Ausführungen: Artikelnr Beschreibung Oberfläche 219.01 Basquillverschluss verchromt 219.02 Basquillverschluss emailliert Lieferumfang:- Fermod 219Basquillverschluss Komplettset

Der Aufzugtürdämpfer für italienische Aufzug-Drehtüren Marke Bassetti Ausführungen: Artikelnummer Federstärke (Schließkraft) Material 100003 50 N Stahl verzinkt Technische Daten: Dämpfungscharakteristik progressiv Dämpfungsmedium nahezu temperaturneutrales Silikonöl  Material Stahl verzinkt Schließgeschwindigkeit  einstellbar  Schließkraft  50 N Türarten  geeignet für Aufzug-Drehtüren der Marke Bassetti Temperaturbereich  -20 °C bis +50 °C  Funktion der DICTATOR Aufzugtürdämpfer Standard Beim Öffnen der Tür wird der Rollenhebel umgelegt und die Schließfeder im Dämpfungszylinder des Türdämpfers gespannt. Wenn die Tür z.B. durch eine Torsionsfeder geschlossen wird, läuft der Rollenhebel in die Einlaufkurve im Türrahmen ein. Ein Zuschlagen der Tür wird durch den hydraulischen Dämpfungszylinder des Türdämpfers verhindert: die Schließbewegung der Tür wird abgedämpft und die Tür schließt sanft und leise. Die Feder des Türdämpfers sorgt dafür, daß die Tür vollständig geschlossen wird und hält sie auch gegen Wind und Luftzug geschlossen und verhindert so eine Störung des Aufzugbetriebes aufgrund einer nicht komplett geschlossenen Schachttür. Die elektrischen Türkontakte können verschleißfrei arbeiten und sprechen zuverlässig an.Dadurch sorgt der DICTATOR Aufzugtürdämpfer Standard für eine reibungslose Funktion des Aufzuges - und er verhindert Lärm aufgrund zuschlagender Türen. Einstellung des Dämpfungsverhaltens Um ein optimales Dämpfungsverhalten bei aufliegenden und gleichliegenden Türen zu erzielen, läßt sich die Schließgeschwindigkeit bei allen DICTATOR Standard Türdämpfern regulieren. Aufgrund der konischen Bohrung im aus Vollmaterial gedrehten Dämpfungszylinder wird die Schließbewegung umso langsamer, je tiefer der Kolben in die Bohrung eindringt (progressive Dämpfung). Durch Drehen der Kolbenstange mit einem Inbusschlüssel können Sie die Endlage des Kolbens verändern. Drehen im Uhrzeigersinn: Endlage des Kolbens wird tiefer in den Zylinder gelegt. Das Schließen der Tür dauert damit länger. Drehen gegen den Uhrzeigersinn: die Endlage des Kolbens liegt weiter oben im Zylinder, die Tür schließt schneller. Zwei volle Umdrehungen entsprechen einer Veränderung der Schließgeschwindigkeit um ca. 1 Sekunde. Lieferumfang:- Dictator Aufzugtürdämpfer für italienische Aufzug-Drehtüren Marke Bassetti

Kantriegel mit M10-Rundstangenanschluss Basküle-Kantriegel - ohne Stulp Stahl, galvanisch verzinkt M10-Rundstangenanschluss DIN L und R verwendbar Kasten 135 x 29 x 17 mm Hub 13 mm Dornmaß 14,5 mm Drückernuss 8 mm 90° Drehbewegung Auführung: Artikelnr Ausführung 9230 0000 33 ohne Stulp, Stahl galvanisch verzinkt Lieferumfang:- 1 x DENI 9230 - Basküle-Kantriegel

TS 93 Basic - Die Komplettlösung von Dorma Dorma Türschließer TS 93 Basic im Contur Design Gleitschienentürschließer in praktischer Komplettverpackung mit EASY OPEN Technologie für 1-flg. Türen bis 1.250 mm Türblattbreite. Der Dorma TS 93 Basic mit Basic-Gleitschiene für 1-flg. Türen ist die wirtschaftliche Alternative zum TS 93 System. Der TS 93 Basic Schließkörper verfügt über ein stark abfallendes Öffnungsmoment, welches über die EASY OPEN Technologie ermöglicht wird. Der Dorma TS 93 Basic Türschließer mit Gleitschiene bietet höchsten Begehkomfort durch die bewährte DORMA cam action Technologie. Der TS 93 Basic verfügt serienmäßig über eine Öffnungsdämpfung und ist ausgestattet mit Montageplatte für den Schließkörper und Gleitschiene. Der TS 93 Basic ist wie auch das TS 93 System im DORMA Contur Design verfügbar und geprüft nach EN 1154 sowie CE-gekennzeichnet.Stark abfallendes ÖffnungsmomentAnders als bei herkömmlichen Gleitschienen-Türschließern sorgt die einzigartige cam action Technologie beim TS 93 Basic für höchsten Begehkomfort. Der beim Öffnen der Tür zu überwindende Widerstand geht augenblicklich zurück. Soviel Komfort wissen vor allem Kinder und ältere Menschen zu schätzen. Produktmerkmale Schließkraft stufenlos einstellbar: EN 2–5 Für allgemeine Türen bis zu einer Türblattbreite von 1250 mm geeignet Für Feuer- und Rauchschutztüren Gleiche Ausführung für DIN-L und DIN-R Mit Gleitschiene Schließkraft über Stellschraube stufenlos einstellbar Schließgeschwindigkeit über Ventil stufenlos einstellbar Endschlag über Ventil stufenlos einstellbar Öffnungsdämpfung (BC/ÖD) einstellbar über Ventil Türschließer geprüft nach EN 1154 CE-Kennzeichnung für Bauprodukte Gewicht: 3,5 kg Länge (L): 275 mmBautiefe (B): 53 mmHöhe (H): 60 mm Vorteile Dorma TS 93 Basic Hohe Ausführungssicherheit durch eindeutige Produktzuordnung. Komplettlösung in einem Paket Komplettverpackungen für Band- und Bandgegenseite. Optimale Befestigung des Türschließers durch Montagekonsole mit universeller Lochgruppe. Einfache und schnelle Montage des Türschließers. Hoher Begehkomfort und voll kontrolliertes Schließen. Einfache Nutzungsanpassung durch hydraulische Funktionen.   Artikelnummer Bezeichnung Material / Oberfläche 43020801 DORMA TS 93 B Basic - Türblattmontage Bandseite oder Kopfmontage auf der Bandgegenseite silberfarbig 43030801 DORMA TS 93 G Basic - Türblattmontage Bandgegenseite oder Kopfmontage auf der Bandseite silberfarbig   Montagearten des Dorma TS 93 Basic im Contur Design Türblattmontage Bandseite - Dorma TS 93 Basic: Türblattmontage (Normalmontage) des TS 93 B Basic auf der Bandseite. Unter entsprechenden baulichen Voraussetzungen ist bei dieser Montageart ein Öffnungswinkel von 180° möglich. In den meisten Fällen ist dabei eine Wandausnehmung für den Türschließer vorzusehen.EignungsnachweisDer TS 93 B Basic ist vom Staatlichen Materialprüfungsamt, Dortmund, nach EN 1154 geprüft und güteüberwacht.Beispiel: DIN-L-Tür, DIN-R-Tür spiegelbildlich. Sturzmontage Bandgegenseite - Dorma TS 93 Basic: Sturzmontage (Kopfmontage) des TS 93 B Basic auf der Bandgegenseite. Die Öffnungsdämpfung ist bei dieser Montageart nicht wirksam. Abhängig von den baulichen Gegebenheiten, ist der Türöffnungswinkel auf ca. 120° bis 145° begrenzt. Um Beschädigungen der Tür bzw. des Türschließers zu vermeiden, empfiehlt es sich, einen Türstopper zu setzen.EignungsnachweisDer TS 93 B Basic ist vom Staatlichen Materialprüfungsamt, Dortmund, nach EN 1154 geprüft und güteüberwacht. Eignungsnachweis in Verbindung mit der jeweiligen Feuer- und Rauchschutztür zusätzlich erforderlich.Beispiel: DIN-L-Tür, DIN-R-Tür spiegelbildlich.   Türblattmontage Bandgegenseite - Dorma TS 93 Basic: Türblattmontage (Normalmontage) des TS 93 G Basic auf der Bandgegenseite. Abhängig von den baulichen Gegebenheiten, ist der Türöffnungswinkel auf ca. 120° bis 145° begrenzt. Um Beschädigungen der Tür bzw. des Türschließers zu vermeiden, empfiehlt es sich, einen Türstopper zu setzen.Bei Feuer- und Rauchschutztüren muss ein Türstopper gesetzt werden.EignungsnachweisDer TS 93 G Basic ist vom Staatlichen Materialprüfungsamt, Dortmund, nach EN 1154 geprüft und güteüberwacht. Eignungsnachweis in Verbindung mit der jeweiligen Feuer- und Rauchschutztür zusätzlich erforderlich.Beispiel: DIN-L-Tür, DIN-R-Tür spiegelbildlich.   Sturzmontage Bandseite - Dorma TS 93 Basic:   Sturzmontage (Kopfmontage) des TS 93 G Basic auf der Bandseite. Unter entsprechenden baulichen Voraussetzungen ist bei dieser Montageart ein Öffnungswinkel von 180° möglich.EignungsnachweisDer TS 93 G Basic ist vom Staatlichen Materialprüfungsamt, Dortmund, nach EN 1154 geprüft und güteüberwacht. Eignungsnachweis in Verbindung mit der jeweiligen Feuer- und Rauchschutztür zusätzlich erforderlich.Beispiel: DIN-L-Tür, DIN-R-Tür spiegelbildlich.   Lieferumfang: - Gleitschienentürschließer DORMA TS 93 B :   (Türblattmontage auf der Bandseite oder Kopfmontage auf der Bandgegenseite)  oder   Gleitschienentürschließer DORMA TS 93 G :   (Türblattmontage auf der Bandgegenseite oder Kopfmontage auf der Bandseite) - inkl. Basic-Gleitschiene- Montageplatte

Hekatron ORS 142 Optischer Rauchschalter Optischer Rauchschalter Hekatron ORS 142, der Rauchschalter erkennt frühzeitig sowohl Schwelbrände als auch offene Brände mit Rauchentwicklung. Die besonderen Merkmale des Hekatron ORS 142 sind: - die Revisionsanzeige nach DIN 14677 - Verschmutzungskompensation - optische Verschmutzungs-/Zustandsanzeige - Messkammerüberwachung - Kommunikationsanschluss für RSBus - potentialfreier Öffner - Thermoelement zur Auslösung bei einer    Umgebungstemperatur: über 70 °C - mit StaubschutzkappeIm Bereich der Sicherheitstechnik bei öffentlichen Einrichtungen ist die Montage des ORS 142 in Kombination mit Feststellanlagen wichtig. Der Rauchschalter ist zugelassen in Kombination mit folgenden Produkten: Geze TS 5000 - System Dorma TS 93 - SystemHekatron bietet mit dem Rauchschalter ORS 142 eine Variante, Überströmöffnungen sicher und zuverlässig zu überwachen. Der ORS 142 arbeitet nach dem Streulichtprinzip. Lichtsender und -empfänger sind in der Messkammer so angeordnet, dass das Lichtbündel des Senders nicht direkt auf den Empfänger treffen kann. Erst das an Schwebeteilen gestreute Licht (Tyndall-Effekt) gelangt zum Empfänger und wird in ein elektrisches Signal umgesetzt. Ein zusätzlicher Temperaturfühler spricht bei einer Umgebungstemperatur von 70 °C an. Variante mit Hekatron ORS 142: Rauchschalter ORS 142 Netzgerät NAG 03 mit SAB 04 Druckknopftaster DKT 02 Projektierung der Rauchschalter zur Überwachung von Überströmöffnungen entsprechend der DIBt Zulassung Z-6.5-1725. Der Rauchschalter wird mit den Sockelvarianten 143 A (Aufputz-Montagesockel) oder 143 AF (Feuchtraum-Montagesockel) und dem Handauslösetaster DKT 02 sowie dem Netzgerät NAG 03 mit SAB 04 außerhalb der Überströmöffnung installiert.In dem Planungshandbuch für Feststellanlagen finden Sie alle wichtigen Informationen zum Einsatz des Rauchschalters, die einzelnen Module, den Schaltplan mit Hekatron ORS 142 und FSZ Basis sowie weitere Schaltpläne und Infos zur Inbetriebnahme, Prüfung und Wartung. Lieferumfang: - Hekatron ORS 142 Optischer Rauchschalter ohne Montagesockel

Montagesockel AP 143 A für Hekatron Rauchmelder ORS 142 Aufputz-Montagesockel für Rauch- und Thermoschalter in trockenen Räumen. Technische Daten: Kabeleinführung: max. 9 mm Schutzart: IP 42 Farbe: weiß, ähnlich RAL 9010 Lieferumfang: - Montagesockel AP 143 A für Hekatron ORS 142 Rauchmelder

THM 425 Türhaftmagnet von Hekatron Türhaftmagnet für Feststellanlagen - Hekatron THM 425 Hekatron THM 425 Türhaftmagnet in runder Bauform mit verdeckten Anschlussklemmen. Der Haftmagnet ist mit Verpolschutz und integrierter Funkenlöschdiode ausgestattet. Passend zur Ankerplatte ASS 65.Leistungsmerkmale THM 425: Haftmagnet in runder Bauform auf Trägerplatte Haftmagnet für AP-Wandmontage in trockenen Räumen. keine Remanenz integriert Funkenlöschdiode Verpolschutz mit verdeckten Anschlussklemmen Bauaufsichtlich zugelassen für den Anwendungsbereich Feststellanlagen Bauaufsichtlich zugelassen vom DIBt Robuste Bauweise Passend zur Ankerplatte ASS 65 Nenndaten THM 425: Betriebsspannung: 24 V DC Stromaufnahme: max. 63 mA Haftkraft: 686 N Leistung: 1,5 W Magnetdurchmesser: 60 mm Schutzart: IP 40 Abmessung: HxBxT 93x65x26 mm Betriebsumgebungstemperatur: 0°C bis +50°C Farbe: Metall / Schwarz Montage: Wandmontage Leistungserklärung: CPR-31-13-502-de-en Hersteller: Hekatron Lieferumfang:- Türhaftmagnet THM 425 von Hekatron

Montagesockel 143 W - Rauchmelder Hekatron - Wandmontage Hekatron Montagesockel 143 W zur Wandmontage (Sturzmelder) für Rauch- und Thermoschalter in trockenen Räumen. Der Montagesockel eignet sich für die Hekatron Rauchmelder ORS 142 und TDS 247. Technische Daten: Kabeleinführung: max. 9 mm Schutzart: IP 42 Farbe: weiß, ähnlich RAL 9010 Lieferumfang: Montagesockel 143 W für Hekatron Rauchmelder ORS 142 und TDS 247

Hekatron AM 142 - Abschluss-Modul AM 142 für Feststellanlagen-Zentrale FSZ Basis Abschlussmodul zum Einsatz in den Sockeln der Rauch- und Thermoschalter und in den Handtastern von Feststellanlagen. Das Abschlussmodul wird immer dann benötigt, wenn eine Feststellanlage mit Leitungsüberwachung gemäß DIN EN 14637 gefordert wird.– Abschlusswiderstände 2 × 43 kOhm– Steckklemme für den schnellen und einfachen Anschluss des Anschlusskabels– Vier Anschlussdrähte für den schnellen und einfachen Anschluss im Sockel oder im Handtaster– Maße: 12 × 7 × 32 mmIm Lieferumfang des FSZ Basis sind bereits zwei Abschlussmodule AM 142 enthalten.Lieferumfang: - 1 x Hekatron AM 142 - Abschluss-Modul

Hekatron ASS 65 Ankerplatte Die Hekatron ASS 65 Ankerplatte ist mit einem Schockabsorber versehen, der harte Stöße abfedert. Gleichzeitig werden Winkelfehler ausgeglichen.- Standard-Ausführung - Wandmontage- Ankeplatte galvanisch verzinkt Lieferumfang: - Ankerplatte Hekatron ASS 65
